3.1各端子的工作情况

3.1.1运算放大器的两个输入端与一个输出端

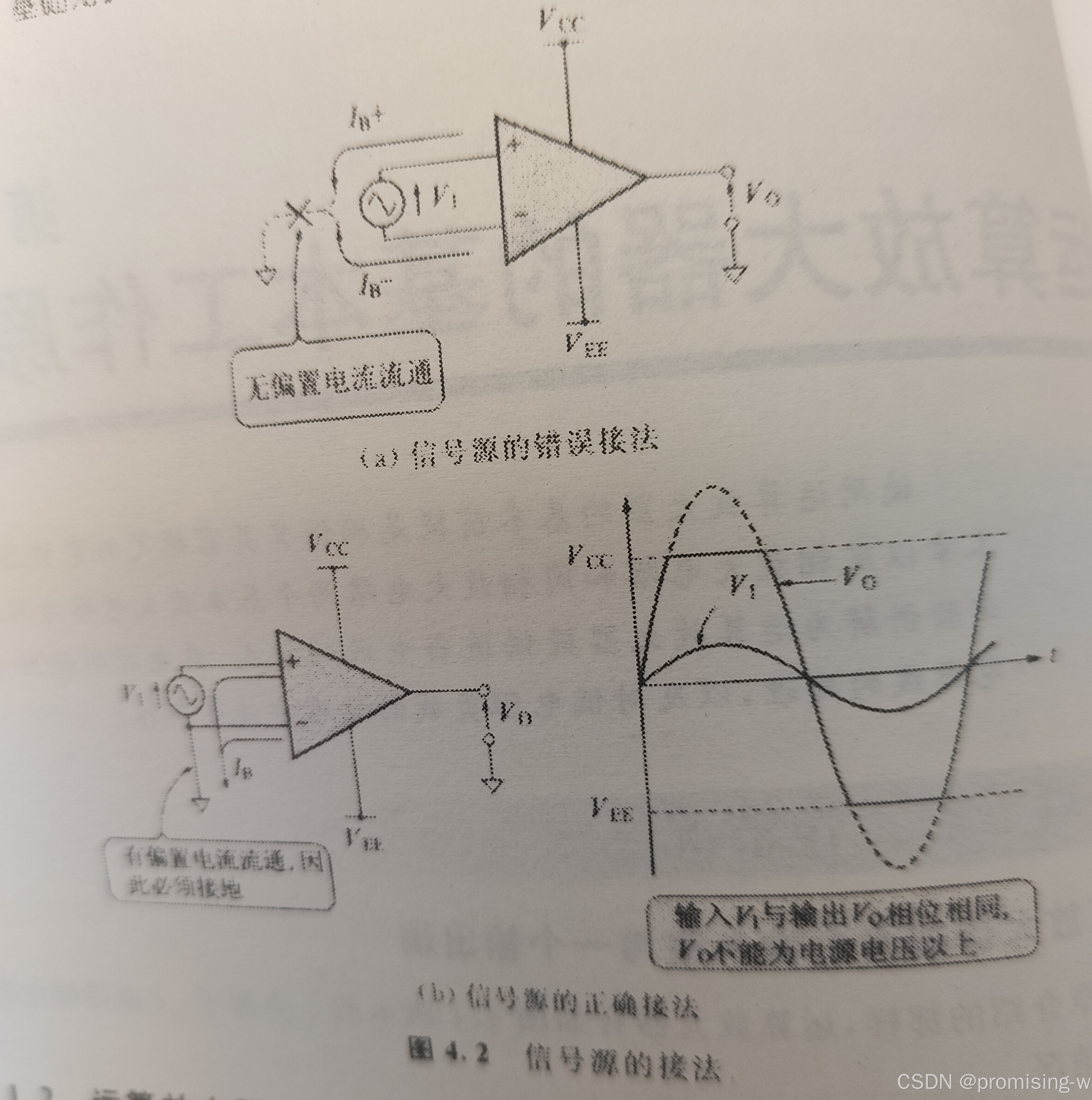

两个输入端只有微小的偏置电流,几乎没有其他电流流通。若在两个输入端之间施加信号,在输入端与地之间不会有偏置电流流通,因此,电路不工作。也就是说电流非常小或无偏置电流流通时,运算放大器不工作,因此需要再输入端与地之间为偏置电流提供通路。

若反相输入端接地,则输出中呈现与输入同极性的信号。若同相输入端接地,则输出中呈现与输入反极性的信号。但可以认为运算放大器的增益几乎为无限大。运算放大器的输出电压不能超过电源电压,因此输出波形如下图所示被限幅。

若运算放大器使用时施加负反馈时,输出不被限幅。

3.1.2运算放大器不加电源时不工作

这种情况不限于运算放大器,电子电路不加电源都不能工作。使用运算放大器制作放大电路但其不工作时,在随便更换运算放大器与周围元件之前,需先使用示波器观察各端子的电压。经常有为 电源端子未提供规定电压的场合。

为运放加上规定的电源电压时,要掌握好有多大的电源电流流通。正如第一章所介绍的那样,运算放大器规格表中规定的消耗电流是空载时的电流值,接入负载时,其电流为空载消耗电流加上负载电流。

若负载为10kΩ左右,采用数据表中空载时消耗电流最大值来计算电源电流,这作为运放IC本身的电源电流,大部分场合都能够十分精确地计算出该电流。

3.2信号放大时的运算放大器工作原理

3.2.1两个输入端间电压差恒为0v

运算放大器施加负反馈的基本放大电路有输出与输入反相位的反相放大电路,以及输出与输入同相位的同相放大电路。

施加负反馈的运算放大器输入端子间电压差常为0v,这种状态称为虚短路。
