【0x0052】HCI_Write_Extended_Inquiry_Response命令详解

Opcode：操作码，用于标识具体的HCI命令。对于HCI_Write_Extended_Inquiry_Response命令，其操作码通常为0x04|0x0052（其中0x04是命令组的标识，0x0052是该命令在组内的唯一标识）。
Parameter Length：参数长度，表示紧随命令头部之后的参数部分的字节数。长度将取决于EIR数据的实际大小。

HCI_Write_Extended_Inquiry_Response命令的参数部分包含以下字段：

FEC_Required：1位字段，用于指示是否需要对EIR数据进行前向纠错编码（FEC）。如果该位设置为1，则表示需要FEC编码；如果设置为0，则表示不需要。
Extended Inquiry Response Data：变长字段，包含要写入控制器的EIR数据。EIR数据的格式和内容应遵循蓝牙规范中的相关规定。通常，EIR数据以一系列的类型-长度-值（TLV）三元组的形式组织，其中每个三元组都包含一个类型字段、一个长度字段和一个值字段。

2.2. FEC_Required

FEC_Required参数通常用于指示是否需要对某些数据进行前向纠错编码（Forward Error Correction，简称FEC）。通过正确配置和使用这个参数，可以提高蓝牙数据传输的可靠性和效率。

0x00：FEC不是必需的。意味着在传输过程中不需要对数据进行FEC编码。
0x01：FEC是必需的。表示在数据传输之前，需要对数据进行FEC编码以提高传输的可靠性。
所有其他值：除0x00和0x01之外的值，当前规范中没有被定义。

2.3. Extended_Inquiry_Response

Extended_Inquiry_Response 是一种重要的数据结构，它允许蓝牙设备在响应查询时提供比标准查询响应更详细的信息。通过正确配置和使用这个数据结构，可以提高蓝牙设备的可见性和互操作性，从而增强用户体验。

默认值：所有八位字节均为零。意味着如果没有特别设置，蓝牙设备在响应查询时将不会提供任何额外的信息。

Extended_Inquiry_Response 数据结构通常包含一系列的类型-长度-值（TLV）三元组，每个三元组都包含一个类型字段、一个长度字段和一个值字段。这些三元组允许蓝牙设备在响应查询时提供多种类型的信息，如设备名称、服务UUID、制造商信息等。

类型字段：标识后续长度字段和值字段所包含的信息类型。蓝牙核心规范中定义了多种类型字段，每种类型字段都对应着一种特定的信息类型。例如，某些类型字段可能用于表示设备名称，而其他类型字段则可能用于表示设备支持的服务UUID。
长度字段：表示紧随其后的值字段的字节数。它允许接收方正确地解析和解释值字段中的内容。
值字段：包含实际的信息数据。根据类型字段的不同，值字段可能包含设备名称、服务UUID、制造商信息等。这些信息允许其他蓝牙设备在查询过程中获取有关目标设备的更多详细信息。

三、生成事件及参数

3.1. HCI_Command_Complete 事件

当HCI_Write_Extended_Inquiry_Response命令执行完毕后，会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这是蓝牙HCI的一种标准机制，用于通知主机（通常是运行蓝牙协议栈的计算机或嵌入式设备）关于命令执行的结果。

HCI_Command_Complete事件是一个通用的事件类型，用于表示任何HCI命令的完成。包含以下关键信息：

事件代码：标识这是一个HCI_Command_Complete事件。
命令操作码：这是之前发送的HCI命令的操作码，用于将事件与对应的命令匹配起来。
返回参数：通常包括一个状态码，用于指示命令是否成功执行，以及任何由命令返回的数据。

3.2. `Status`

Status字段是HCI_Write_Extended_Inquiry_Response命令执行结果的重要指示器。通过检查这个字段的值，蓝牙应用程序可以了解命令是否成功执行，并在必要时采取适当的响应措施。

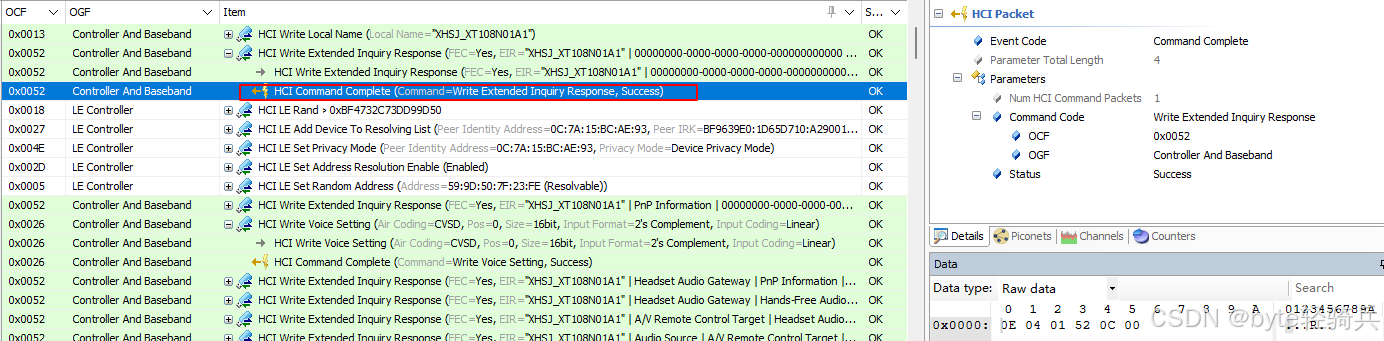

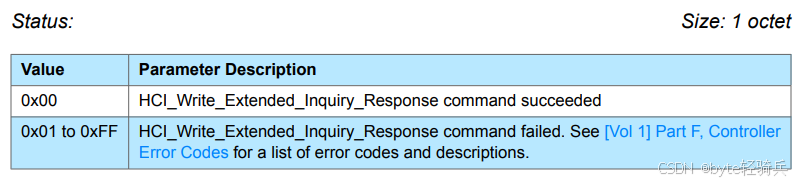

0x00：HCI_Write_Extended_Inquiry_Response命令成功执行。意味着蓝牙控制器已经成功接收并应用了扩展查询响应数据。
0x01至0xFF：HCI_Write_Extended_Inquiry_Response命令执行失败。这些值表示不同类型的错误代码，每个代码都对应着一种特定的失败原因。蓝牙Controller错误代码全面概览_蓝牙错误代码-CSDN博客

四、命令执行流程

4.1. 命令准备阶段（主机端）

构建命令包：主机根据蓝牙HCI协议，构建HCI_Write_Extended_Inquiry_Response命令。
- 命令中包括FEC_Required（1字节，指定是否需要FEC编码）和Extended_Inquiry_Response（240字节，包含扩展查询响应数据）两个关键参数。
- 初始状态下，Extended_Inquiry_Response的所有字节设置为零。
检查命令合法性：
- 主机验证命令包的格式，包括操作码和参数大小。
- 确保FEC_Required的取值为0x00（不需要FEC）或0x01（需要FEC），其他值为保留值。

4.2. 命令发送阶段（主机端）

选择通信接口：主机通过HCI发送命令，选择合适的蓝牙适配器接口（如hci0、hci1等）。
发送命令：将构建好的命令包通过选定的HCI接口发送给蓝牙控制器，遵循蓝牙协议规定的通信方式和物理层接口标准。

4.3. 命令接收与验证阶段（控制器端）

接收命令：蓝牙控制器接收命令包，验证操作码，以确认收到的是HCI_Write_Extended_Inquiry_Response命令。
参数验证：
- 验证FEC_Required的取值是否为0x00或0x01。
- 验证Extended_Inquiry_Response的大小是否为240字节，并检查数据格式是否符合规定。

4.4. 命令执行阶段（控制器端）

写入扩展查询响应数据：如果命令格式和参数正确，控制器将Extended_Inquiry_Response中的数据写入内部存储区域，并根据FEC_Required设置是否采用FEC编码。
处理执行问题：若执行过程中出现问题（如存储资源不足、数据格式错误等），命令执行将受影响。

4.5. 返回结果阶段（控制器端至主机端）

生成状态参数：控制器生成Status参数，用于反馈命令执行结果。成功时Status为0x00，失败时为0x01-0xFF中的某个值。
发送HCI_Command_Complete事件：控制器将Status参数封装在HCI_Command_Complete事件中，通过HCI接口发送回主机。

4.6. 响应接收与处理阶段（主机端）

接收事件：主机接收HCI_Command_Complete事件。
解析状态码：主机解析事件中的Status参数，判断命令是否成功执行。
后续操作：
- 命令成功时，主机可继续执行其他配置命令或等待设备查询，验证扩展查询响应数据。
- 命令失败时，主机可能尝试重新发送命令或根据错误代码采取修复措施。

4.7. 示例代码

以下是一个简化的C语言代码示例，用于展示如何执行HCI_Write_Extended_Inquiry_Response命令。请注意，这只是一个示例，实际实现可能需要更多的错误处理和细节管理，具体取决于蓝牙协议栈和硬件接口的实现。

#include <stdio.h>
#include <stdint.h>
#include <string.h>

// 假设有一个蓝牙HCI接口库，提供发送和接收HCI命令的功能
// 这些函数需要根据实际的蓝牙堆栈和硬件接口进行实现
extern int hci_send_command(uint16_t opcode, const uint8_t *params, uint16_t param_len, uint8_t *response, uint16_t *response_len);

#define HCI_WRITE_EXTENDED_INQUIRY_RESPONSE 0x0052
#define HCI_COMMAND_COMPLETE_EVENT 0x0E

// 示例：构建并发送HCI_Write_Extended_Inquiry_Response命令
int send_extended_inquiry_response(uint8_t hci_dev_id, uint8_t fec_required, const uint8_t *eir_data) {
    uint8_t cmd[242]; // 命令包，包括操作码和参数
    uint8_t response[256]; // 用于接收HCI事件的响应包
    uint16_t response_len = sizeof(response);

    // 构建命令包
    cmd[0] = (HCI_WRITE_EXTENDED_INQUIRY_RESPONSE >> 8) & 0xFF; // 操作码高字节
    cmd[1] = HCI_WRITE_EXTENDED_INQUIRY_RESPONSE & 0xFF;       // 操作码低字节
    cmd[2] = fec_required; // FEC_Required参数

    // 复制Extended_Inquiry_Response数据
    memcpy(cmd + 3, eir_data, 240);

    // 发送命令
    int result = hci_send_command(HCI_WRITE_EXTENDED_INQUIRY_RESPONSE, cmd, sizeof(cmd), response, &response_len);
    if (result < 0) {
        printf("Failed to send HCI command\n");
        return -1;
    }

    // 解析响应
    if (response_len < 3) {
        printf("Invalid response length\n");
        return -1;
    }

    uint8_t event_code = response[1];
    uint8_t status = response[2];

    if (event_code == HCI_COMMAND_COMPLETE_EVENT && status == 0x00) {
        printf("HCI_Write_Extended_Inquiry_Response command executed successfully\n");
        return 0;
    } else {
        printf("HCI_Write_Extended_Inquiry_Response command failed with status 0x%02X\n", status);
        return -1;
    }
}

int main() {
    // 示例：准备Extended Inquiry Response数据（全部设置为0）
    uint8_t eir_data[240] = {0};

    // 发送HCI_Write_Extended_Inquiry_Response命令，不需要FEC编码
    int result = send_extended_inquiry_response(0, 0x00, eir_data);

    if (result == 0) {
        printf("Extended Inquiry Response set successfully\n");
    } else {
        printf("Failed to set Extended Inquiry Response\n");
    }

    return 0;
}

五、应用场景

5.1. 设备发现与信息共享

设备信息详细展示：当蓝牙设备处于可被发现状态时，通过此命令可以设置详细的扩展查询响应数据，包括品牌、型号、支持的编码格式等，以便其他设备获取详细信息并做出选择。
功能与服务宣告：多功能蓝牙设备可利用此命令宣告其支持的各种功能和服务，如健康监测、消息通知等，以便查询设备了解并决定是否连接。

5.2. 蓝牙设备配对前的信息交流

兼容性确认：在配对前，查询设备可以通过获取的扩展查询响应数据来检查与目标设备的兼容性，包括蓝牙协议版本、支持的服务等，以确保配对成功。
安全机制支持告知：设备可通过此命令设置的扩展查询响应数据包含安全机制相关信息，如安全简单配对（SSP）或更高等级的加密方式，以便配对前告知查询设备。

5.3. 蓝牙设备管理与维护

设备识别与分类：在蓝牙设备管理环境中，管理员可利用扩展查询响应数据来识别和分类不同的蓝牙设备，如物联网系统中的传感器，以便进行管理和维护。
故障排查与诊断：当蓝牙设备出现故障时，技术人员可通过查询设备的扩展查询响应数据来获取基础信息，如软件版本、硬件型号等，以帮助进行故障排查。

5.4. 优化蓝牙通信性能

减少后续通信开销：通过在扩展查询响应中包含设备名称和支持的UUID等信息，设备可以在初次发现时提供足够信息，减少后续通信中的信息交换量。
优化设备发现过程：使用扩展查询响应可以使设备发现过程更加灵活和高效，通过调整信息内容和格式来优化发现过程的性能和准确性。

HCI_Write_Extended_Inquiry_Response命令在蓝牙通信中具有广泛的应用场景，通过合理使用该命令，可以提高蓝牙设备的兼容性和通信效率，为用户提供更加便捷和高效的蓝牙通信体验。

六、注意事项

6.1. 命令参数准备

操作码：使用正确的操作码来标识HCI_Write_Extended_Inquiry_Response命令。
参数验证：
- FEC_Required参数：
  - 取值限制：只能取0x00（不需要FEC编码）或0x01（需要FEC编码），其他值是为未来预留的，不能随意使用。
  - 功能理解：FEC编码用于增强数据传输的可靠性，但可能增加数据处理开销和传输延迟。
- Extended_Inquiry_Response参数：
  - 数据格式和长度：固定为240字节，遵循蓝牙协议规定的格式。
  - 数据初始化和更新：在需要设备返回有意义的查询响应时，及时更新参数，并在设备重置后重新写入数据。

6.2. 命令发送与接收

通信接口选择：选择合适的蓝牙适配器接口（如hci0、hci1等）来发送命令。
命令发送：
- 确保蓝牙主机与控制器之间的HCI连接稳定有效。
- 遵循蓝牙协议规定的通信方式和物理层接口标准来发送命令。
响应接收：
- 等待并接收来自蓝牙控制器的HCI_Command_Complete事件。
- 解析事件中的状态码，判断命令是否成功执行。

6.3. 命令执行与后续操作

写入数据：如果命令格式和参数正确，蓝牙控制器将Extended_Inquiry_Response中的数据写入内部存储区域。
处理执行问题：如遇到存储资源不足、数据格式错误等问题，应检查并纠正后重新发送命令。
后续操作：
- 命令成功执行后，主机可执行其他配置命令或等待设备查询。
- 如命令失败，应根据错误代码尝试重新发送命令或采取其他修复措施。

6.4. 其他注意事项

前置条件：确保蓝牙控制器处于合适状态，如已完成初始化或复位。
数据准备：认真按照蓝牙协议的规定准备Extended_Inquiry_Response参数的数据。
兼容性考虑：
- 不同蓝牙设备和协议栈可能对命令的支持程度不同，需了解并测试目标设备的兼容性和行为。
- 注意蓝牙协议版本差异可能导致的行为、参数格式或编码方式的不同。
安全性考虑：确保整个蓝牙通信链路的安全性，尽管此命令本身不涉及加密或认证过程。

综上所述，HCI_Write_Extended_Inquiry_Response命令是蓝牙设备中用于设置扩展搜索响应数据的重要命令，通过该命令，设备可以在被搜索时提供额外的信息，增强设备的可见性和互操作性。
