先上实物图：

一.LED显示屏的扫描方式

　　 LED显示屏的扫描方式有静态、1/2、1/4、1/8、1/16几种。

        这些扫描方式具体是什么意思呢？我们以1/16扫描方式为例来说明。因为LED显示屏是逐行刷新显示的，所以在任意时刻我们只能控制其任意一行的显示，每次刷新显示一行，16行为一个扫描周期，这就是1/16扫描方式。当然了，一个扫描周期的时间必须要小于人眼视觉暂留的时间（约0.05秒到0.2秒），否则，人眼会观察到LED显示屏所呈现的画面出现闪烁。

二.LED显示屏的接口形式

　　LED显示屏的接口形式有04接口、08接口、12接口、HUB75接口等，这里只用到08接口。

我们可以看到在实物图中有左右两个08接口，左边是输入接口，右边是输出接口(用于级联)。

        每块单元板都提供了两个接口，一个输入一个输出。多块单元板之间就是串联关系，上一块板子的输出对应连接在下一块板的输入即可。这样一连串单元板的时钟信号共用、数据信号串接，调整每行传输的数据长度，即可实现对不同数量单元板的驱动过程。

　　08接口的管脚定义如图1所示。

         08 接口屏多用于室内屏，亮度低，间距小适合近距离观看，08 接口采用十六分之一扫描方式驱动。

        08 接口说明:

D、C、B、A：行线选择，一共组成16行； DCBA 0000~1111 分别代表0~15行；

R1: 红色LED数据串行数据输入口，如果屏只有16行，则只需要用到R1,如果超过16行，比如32行，则R1输入的是上半部分16行数据，下半部分16行数据，需要R2输入

G1: 绿色数据上半部分,绿色LED数据串行数据输入口，如果屏只有16行，则只需要用到G1,如果超过16行，比如32行，则G1输入的是上半部分16行数据，下半部分16行数据，需要G2输入

G2: 绿色数据下半部分,绿色LED数据串行数据输入口，如果屏只有16行，这个脚用不到，超过16行，比如32行，则是下半部分16行数据的输入，

L: LAT       74HC595芯片的锁存脚，数据锁存控制口

S: SCK     74HC595芯片的时钟脉冲脚，移位芯片数据移位时钟

OE: 低电平使能LED显示, 74HC138芯片使能脚

N:  GND

        总结：D、C、B、A、OE最总接到74HC138芯片；R1、R2、G1、G2、L、S引脚最总接到74HC595芯片。

        中间是电源接口，接5V电源，左边VCC，右边GND；左边是输入接口，右边是输出接口，用于级联，接下一块的输入接口，可实现两块或多块屏幕拼在一起。

三.LED显示屏的行驱动

/**
 * @brief       行选
 * @param       Row: 行选信号(0-15),A,B,C,D行选,4位，2的4次方，总16行(0-15)
 * @explain     //当Row等于0(0000)时，A=0;B=0;C=0;D=0;
				//当Row等于1(0001)时，A=1;B=0;C=0;D=0;
				//.......
				//当Row等于15(1111)时，A=1;B=1;C=1;D=1;
 * @retval      无
 */
void SendRow(u8 Row)
{
	A = (Row >> 0) & 0x01;
	B = (Row >> 1) & 0x01;
	C = (Row >> 2) & 0x01;
	D = (Row >> 3) & 0x01;
}

/**
 * @brief       写入红数据
 * @param       R1,R2: R1(上半屏),R2(下半屏)
 * @explain     向一个小点阵屏写入8位红数据
 * @retval      无
 */
void SendDateR(u8 DataR1,u8 DataR2)
{
	u8 i;
	for(i = 0; i < 8; i++)//移位8次(一个小点阵屏,8个点)
	{
		R1=DataR1 & 0x01;   //从最低位开始写入
		R2=DataR2 & 0x01;
		CLK = 0;
		CLK = 1;			//每来一个时钟脉冲，写入一次
		DataR1 >>= 1;		//右移一次
		DataR2 >>= 1;
	}
}

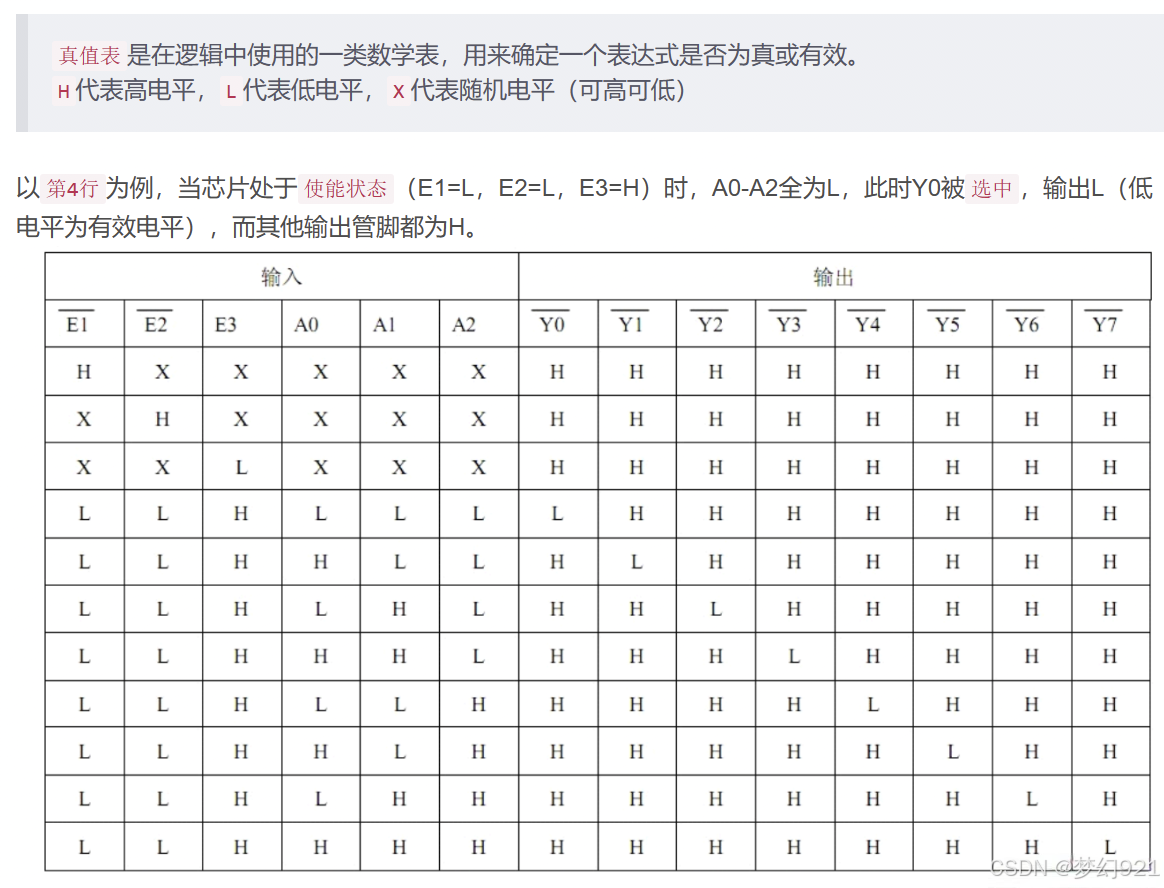

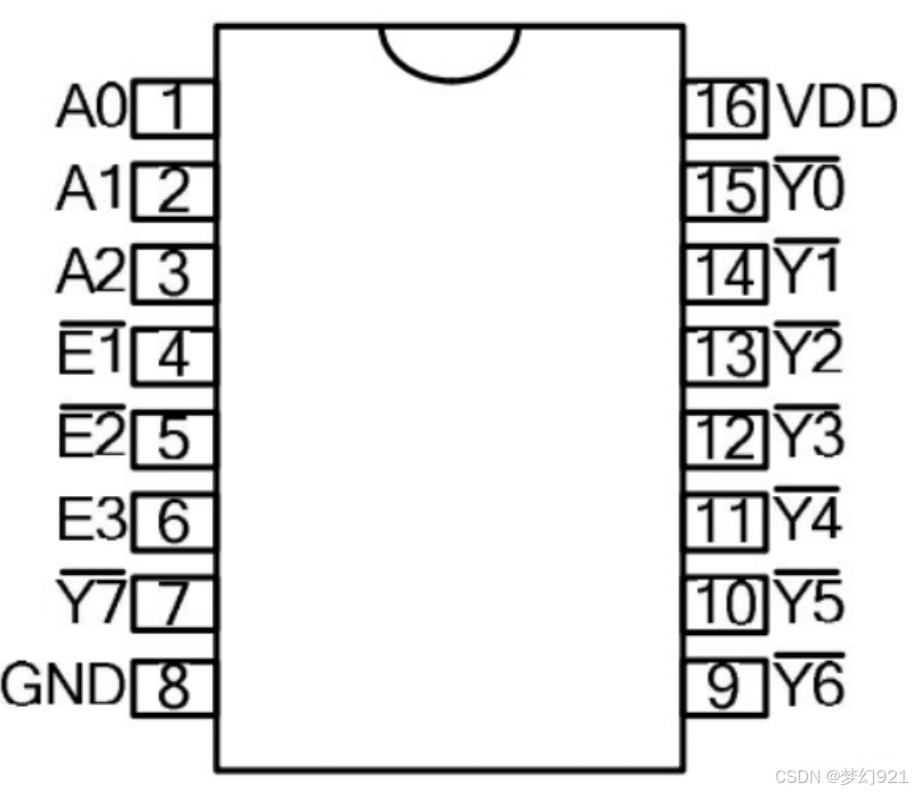

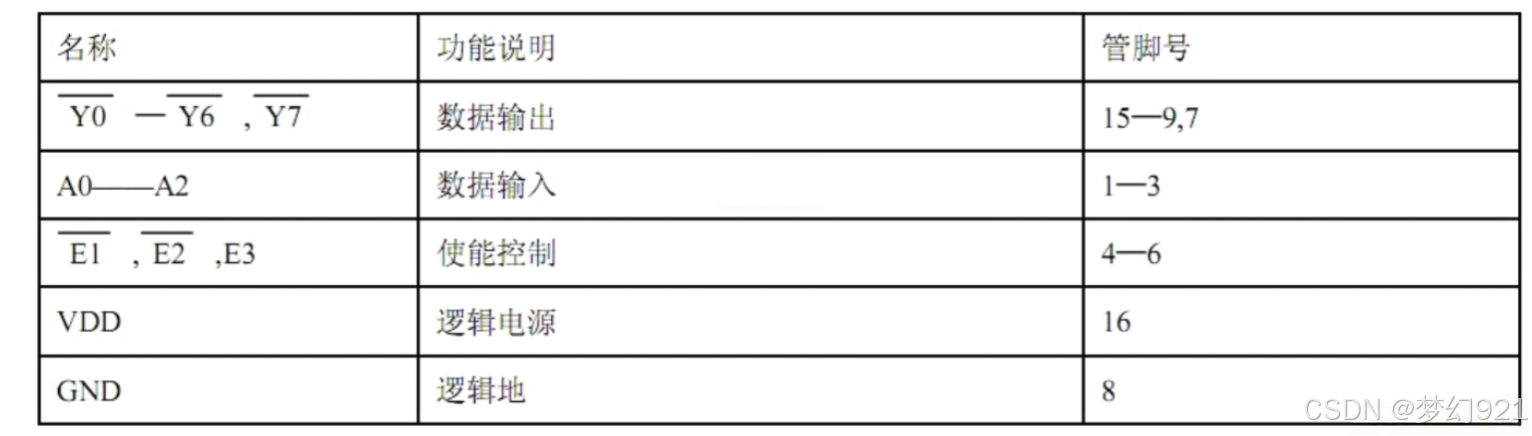

真值表：

详细可看：嵌入式硬件入门——74HC138译码器（三个IO实现8选1）

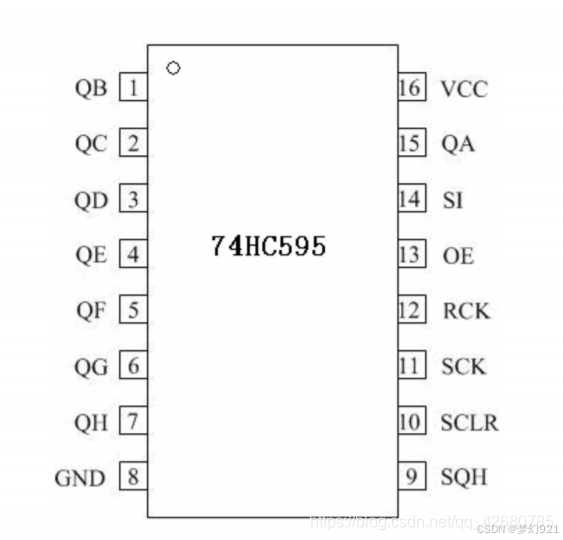

74HC595

        74HC595和74hc164一样是在单片机系统中常用的芯片之一他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片， 使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。
详细可看：74HC595移位寄存器

HC595级联原理及实例

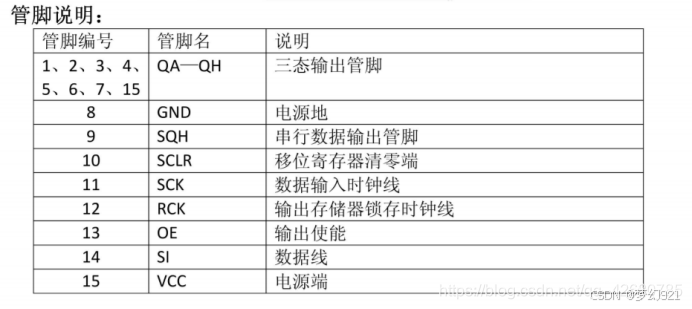

管脚说明：

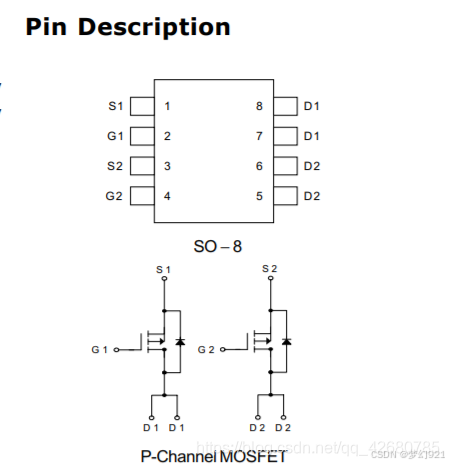

APM4953双P沟道MOSFET

内部电路如下图：

内部包括两个独立的、P沟道金属氧化物场效应管。它有超低的导通电阻RDS（ON），适合用LED显示屏，LED显示器驱动，也可用来做负载开关或PWM开关。

特点：耐用性和可靠性极强，耐高温，低稳等恶劣工作环境。

应用领域：LED显示屏，LED显示器等，负载开关或者PWM开关。

常见IC简单汇总

        74HC245的作用：信号功率放大，双向3态数据缓冲器（不带锁存），就是给低输出能力的芯片提供高带载能力.

        74HC138的作用：八位二进制译十进制译码器

        74HC595的作用：列驱动管，LED驱动芯片，8位移位锁存器（主用室内单元板）

        4953的作用：行驱动管，功率管

六.LED显示屏的部分代码展示

#include "led08.h"
#include "oledfont.h"
#include "zimo.h"
#define OE  PCout(5) //点阵屏片选信号
#define R1  PCout(6) //红色数据1
#define R2  PCout(7) //红色数据2
#define A   PCout(8)//行选
#define B   PCout(9)//行选
#define C   PCout(10)//行选
#define D   PCout(11)//行选
#define G1  PCout(12)//绿色数据1
#define G2  PCout(13)//绿色数据2
#define LAT PCout(14)//595锁存信号
#define SCK PCout(15)//595时钟信号
u8 LED08_GRAM[32][8];   //定义缓存数组，无符号8位整型，每行8个字节，一个字节8位
/**
 * @brief       GPIO初始化
 * @retval      无
 */
void LED08_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitLATucture;
	__HAL_RCC_GPIOC_SCK_ENABLE();
	GPIO_InitLATucture.Pin = GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
	GPIO_InitLATucture.Mode = GPIO_MODE_OUTPUT_PP; 		 //推挽输出
	GPIO_InitLATucture.Speed = GPIO_SPEED_FREQ_HIGH;	 //IO口速度为高
	HAL_GPIO_Init(GPIOC, &GPIO_InitLATucture); 			 //GPIOC
}

/**
 * @brief       刷新显示
 * @param       color:颜色，0红，1绿, 2黄
 * @explain     将LED08_GRAM数组内数据显示
 * @retval      无
 */
void LED08_Refresh_Gram(void)
{
	u8 h,l;
	for(h=0;h<16;h++)  //半屏16行
	{
		for(l=0;l<8;l++)
		{
			SendDateR(LED08_GRAM[h][l],LED08_GRAM[h+16][l]); //16行，第一个显示上半屏，第二个再加16显示下半屏
		}
		OE=1;	      //关显示屏片选
		LAT=1;        //输出锁存
		LAT=0;	      //输出锁存，高低电平变化时将数据存在锁存器
		SendRow(h);   //16行地址
		OE=0;         //开显示屏片选
	}
}

/**
 * @brief       行选
 * @param       Row: 行选信号(0-15),A,B,C,D行选,4位，2的4次方，总16行(0-15)
 * @explain     //当Row等于0(0000)时，A=0;B=0;C=0;D=0;
				//当Row等于1(0001)时，A=1;B=0;C=0;D=0;
				//.......
				//当Row等于15(1111)时，A=1;B=1;C=1;D=1;
 * @retval      无
 */
void SendRow(u8 Row)
{
	A = (Row >> 0) & 0x01;
	B = (Row >> 1) & 0x01;
	C = (Row >> 2) & 0x01;
	D = (Row >> 3) & 0x01;
}

/**
 * @brief       写入红数据
 * @param       R1,R2: R1(上半屏),R2(下半屏)
 * @explain     向一个小点阵屏写入8位红数据
 * @retval      无
 */
void SendDateR(u8 DataR1,u8 DataR2)
{
	u8 i;
	for(i = 0; i < 8; i++)//移位8次(一个小点阵屏,8个点)
	{
		R1=DataR1 & 0x01;   //从最低位开始写入
		R2=DataR2 & 0x01;
		SCK = 0;
		SCK = 1;			//每来一个时钟脉冲，写入一次
		DataR1 >>= 1;		//右移一次
		DataR2 >>= 1;
	}
}

/**
 * @brief       清屏
 * @explain     将LED08_GRAM数组数据全等于1，全熄灭， 0(亮)  1(灭)
 * @retval      无
 */
void LED08_Clear(void)
{
	u8 h,l;
	for(h=0;h<16;h++)
	{
		for(l=0;l<16;l++)
		{
			SendDateR(LED08_GRAM[h][l]=0xff,LED08_GRAM[h+16][l]=0xff); //16行，第一个显示上半屏，第二个再加16显示下半屏
		}
		OE=1;	      //关显示屏片选
		LAT=1;
		LAT=0;	    //输出锁存
		SendRow(h); //16行地址
		OE=0;
	}
}

/**
 * @brief       画点
 * @param       x,y  : 起点坐标
 * @param       t:0,清空;1,填充
 * @retval      无
 */
void LED08_DrawPoint(u8 x,u8 y,u8 t)
{
	u8 pos,bx,temp=0;
	if(x>(Length-1)||y>(Wide-1))
	return;//超出范围了.
	else{
	pos=x/8;				//得到在数组的位置，0~8
	bx=x%8;					//在8位中第几个
	temp=1<<(bx);		//移位bx
	if(!t)LED08_GRAM[y][pos]|=temp;
	else LED08_GRAM[y][pos]&=~temp;
	}
}
