摩尔定律带来的不只是快，同样推动了芯片架构、应用和工具的质变。

FPGA也不例外。

自从上世纪80年代发明以来，除了性能增长之外，成本和能耗降低1000倍以上，容量增长了1万倍以上。

一直走在异构计算、硬件加速最前沿的EDA辅助验证市场，更为明显。

1988年的第一台现代硬件仿真工具(Emulation)，使用赛灵思XC3060组装，单FPGA只有6000个逻辑单元(Logic Cell)。

到最新一代的旗舰芯片VP1902，单芯片容量高达18.9M个LCs，超过初代的3万倍。

除了仿真加速应用，如今已深入到国民经济的各个角落。也是国产化替代率先取得突破的细分赛道。

实际应用情况，要比技术扩展带来的简单的容量增长，复杂得多，也有趣得多。

在硬件加速一切的异构计算时代，也从长期的偏安一隅，正式走上前台。延续到现在的AI平民化，万物智能且互相连接的可编程世界。

从云到端，从地面到太空，各个行业，都在用芯片构造更加智能的二进制数字世界。

FPGA也将帮助人们把对未来生活的美好想象，加速成为现实。

01

避无可避的软错误

芯片是信息系统的基石。

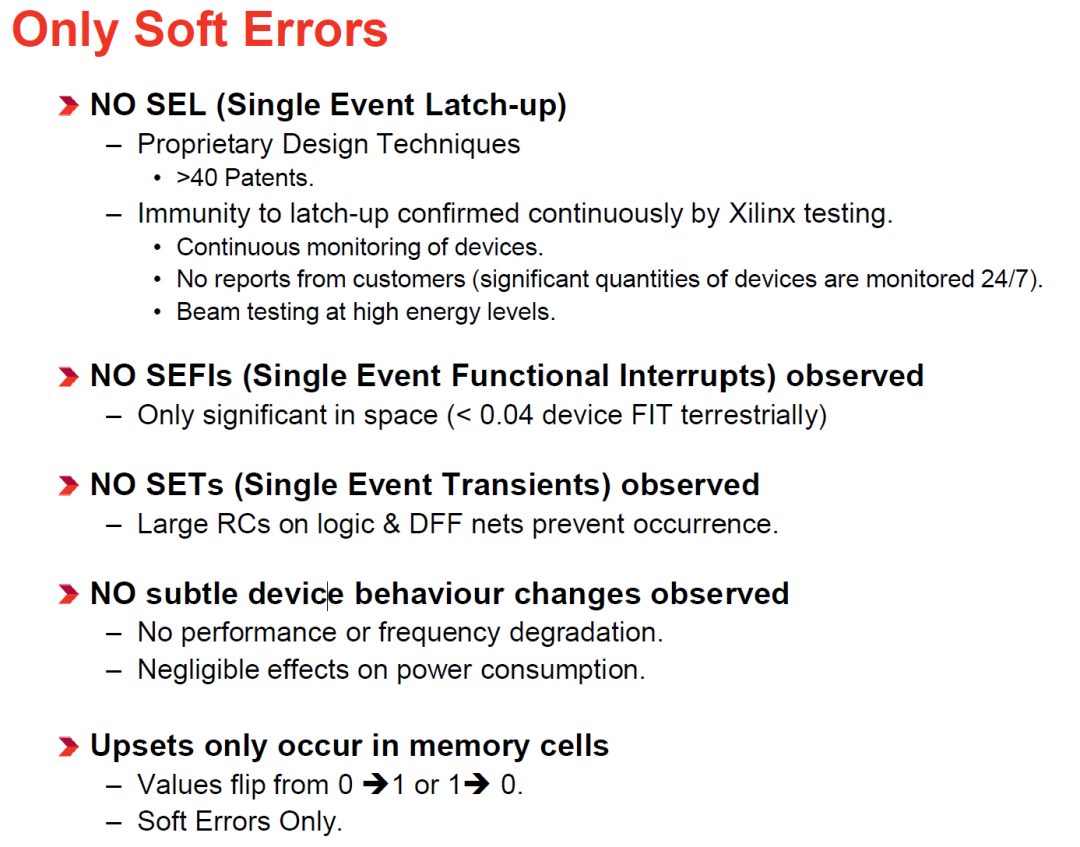

所有的数字芯片，都会存在软错误或软失效。

虽然会导致硬件电路出现功能故障，但如果“重启”，系统将恢复正常运行。这种短暂的、瞬时的功能故障，通常称之为软错误。

对于ASIC芯片，主要是门级电路(Gates)、寄存器(DFF)中01数值的翻转，由单粒子效应引发的瞬态故障(SET)。

对于FPGA芯片，还需要额外关注直接配置硬件电路的存储器(CRAM)中01数据，受单粒子效应影响被动发生改变，可能引发的系统异常。

FIT Rate Swap: ASIC vs. FPGAs

Source：Soft Error Derating, or Architectural Vulnerability, Xilinx, 2011

作为价格亲民的ASIC，即便出现功能故障，理论上甚至都无需重启。只需保持在线刷新，就可让FPGA恢复正常运行。

可靠性不易被直接感知，可用性则是用户的真实体验。

发生故障后的平均修复时间，决定可用性。

1FIT等于每10亿小时系统失效1次。

常见的可靠性指标之间简单换算关系：

1FIT=1 failure per billion hours

1000 FIT~ 100 years MTBF

Device (raw) FIT = number of MB X FIT/Mb

在对可靠性要求最高的航天领域，赛灵思公司的第五代FPGA，即便只是军用级的Virtex-5QV，器件层面的可靠性指标，也非常可观。

相对最易发生翻转的配置存储器，在辐照试验环境下，用每个bit每天典型的翻转概率，换算成平均无故障时间，也将长达75天。

Radiation Tolerances

Source：Radiation-Hardened,Space-Grade Virtex-5QV Family Overview

但是FPGA的应用设计，众所周知，也是出了名的设计难度大。

不仅是赛灵思的芯片，现在想要成功和快速实现一个高可靠的应用设计，可能需要正确的组合。

在主打高性能的赛灵思，与高可靠立足江湖的Microsemi公司之外，许多中小规模FPGA的供应商，也在付诸行动。

Source：A Lattice Semiconductor White Paper，2024

按照赛灵思公司的观点，即便芯片的可靠性很差，但能够在短时间内修复，系统可能仍然达到预期设计目标；

反之，虽然可靠性很好，但如果每次发生故障，都修复需要技术人员现场支持，则系统可能永远无法实现其预定目标。

赛灵思的SEM IP，阿尔特拉的故障注入调试器，或者其它第三方公司的故障注入测试工具，均可胜任该任务。

用户得以在日常开发过程中，能够以数天或者数周时间进行迭代，不断优化设计。

有些软件领域敏捷开发的意思。

即便在非常特殊的空间领域应用，也已成为进入到物理故障注入前的最后确认测试环节，所需的准备工作。

否则有可能造成巨大的成本风险。

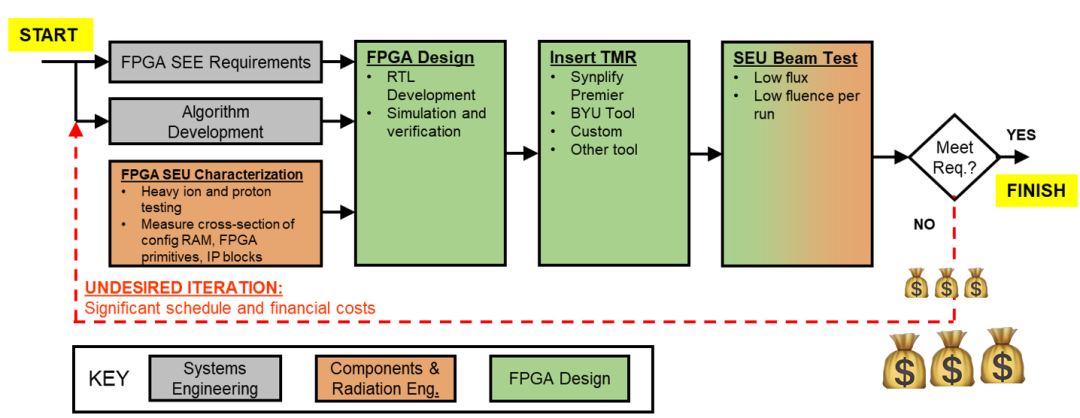

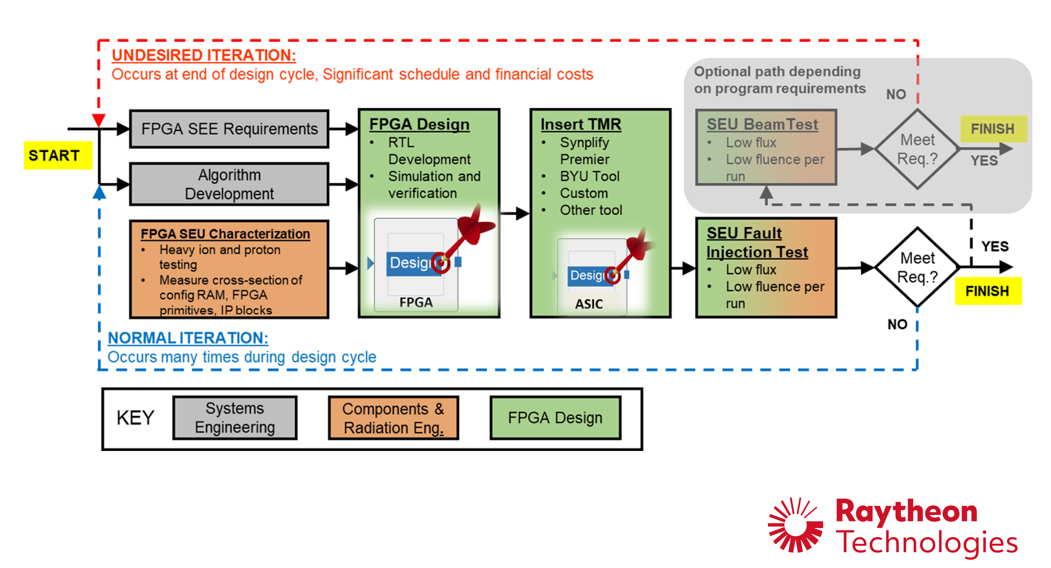

FPGA design process culminating in a single beam test comes with risks

Source：FPGA design process，Raytheon Technologies, 2020

直接上马“辐照试验”做确认测试，即便是长期施行的行业黄金法则，也不是风险全然无忧。

除了每次花费不菲外，一旦试验不及预期，将严重影响项目进度。

• Large schedule and monetary cost to a failed beam test

• Difficult to test with very low flux on beam

只有经过日常测试迭代的设计，才会事半功倍。

不只是航天领域，在其它任务关键、安全关键的应用场景，还包括额外的设计需求，比如三模冗余设计、软错误缓解策略在内的额外“加固”措施。

现在已成为FPGA在其它细分领域应用时，向包括航空设备、军工客户推荐使用的首选解决方案。

即便是最高等级的抗辐芯片QR系列宇航级芯片，也必须考虑软错误。

不再只是局限于航天领域的特殊需求。

对于地面通讯设备、汽车电子、工业控制，以及航空市场等重要且关键的应用市场，同样适用。

02

从关键止痛片到日常维生素

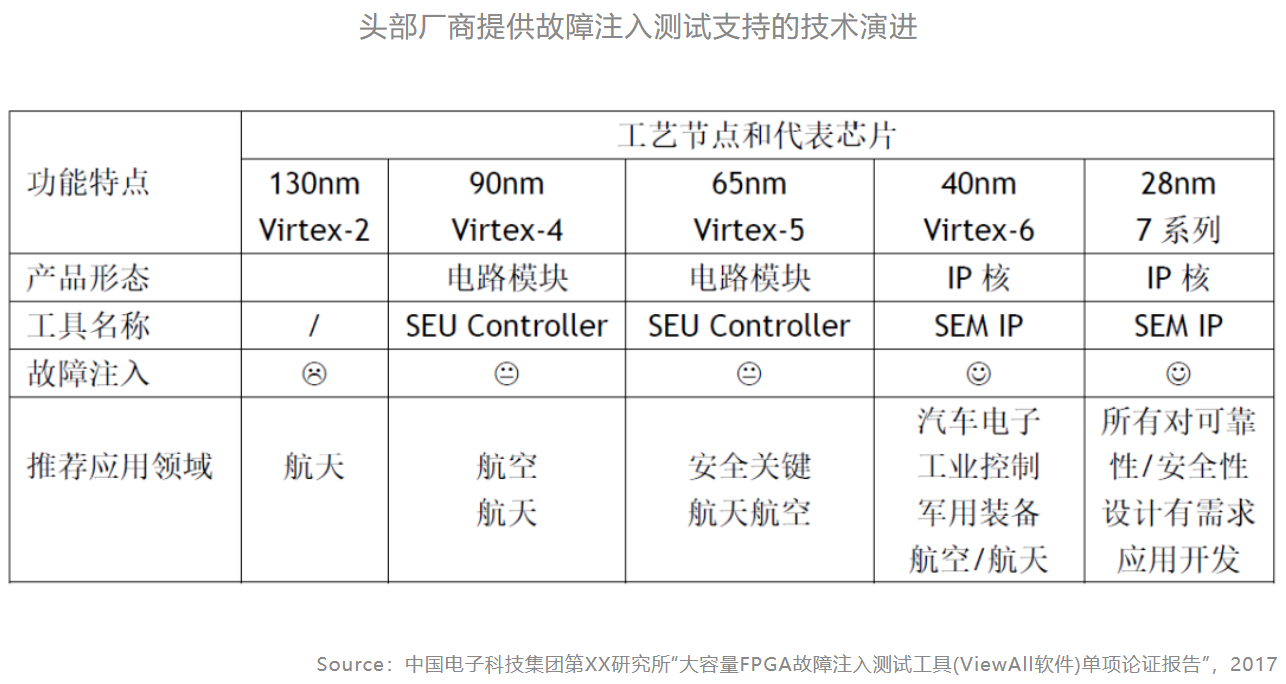

在日常的故障注入支持方面，赛灵思公司在一直走在行业前列。

技术研究的时间跨度，最早可以追溯到1998年。

第二大厂商阿尔特拉(Altera)，更为直接，命名为故障注入调试器。

核心功能，就是为了得到关键位(Critical)，或者称之为设计敏感因子，这也是准确计算系统可靠性指标的基础。

评估用户硬件电路设计的SEU敏感性，精准的故障注入就变得至关重要。

即便在非常特殊的空间应用，都会配置有专用刷新器。但设计阶段的非破坏、回归式故障注入测试流程，是完全无差别的。

解决方案也相当成熟，一直延续到现在支持最新的Versal架构。

如果说辐照试验就像是做大手术。

那么对配置电路存储器的故障注入测试时，可以像“桌面辐射源”一样使用。

前者每次都需要重新安排时间，排班轮候等待，可能长达数月时间。

与在医院“辐照环境”，对心脑血管做MRI/MRA成像，排查重大健康隐患的检测类似。

如果把芯片比作人体大脑的话，就算再有钱的大户，也不会有人为了身体健康，经常去做。

日常性的故障注入测试，更像常规"CT扫描", 便宜，快捷，可获得性也相对好。

在了解器件的可靠性基础上，预估设计的可用性，就变得非常重要。

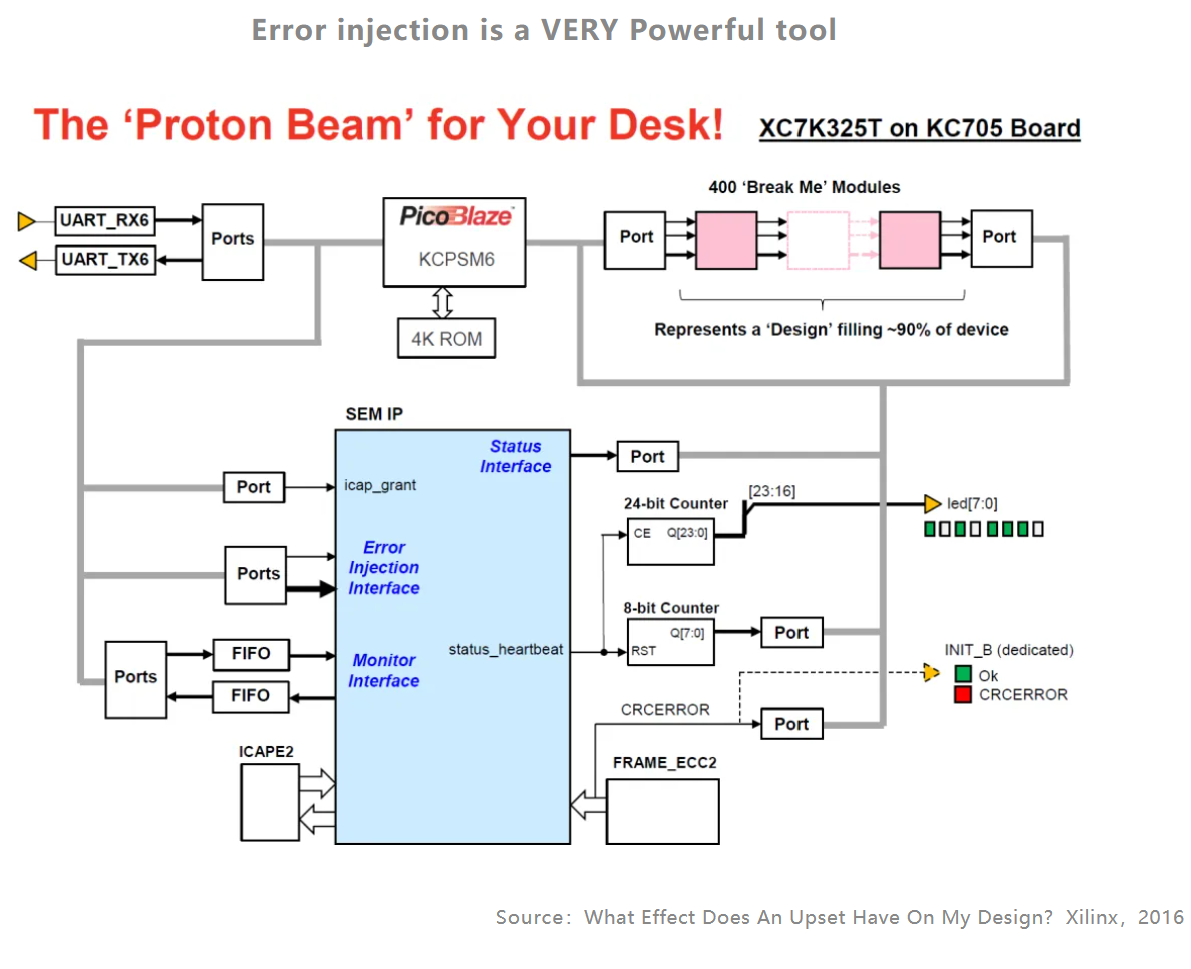

为了验证SEM IP对配置存储器的故障注入功能，赛灵思公司特地给出了一个非常复杂的合成样例。

将400个8位处理器(Picoblaze)进行串联，组合而成。

实际部署在7k-325T的合成样例设计，占用“约90%”的片内资源。

理论上，SRAM FPGA内部所有的存储单元(RAM)，都会发生SEU，尤其是直接决定硬件电路功能和结构的CRAM。

数据可见，设计生产力才能看得见。

主要涉及三个层次的数据“筛查”。

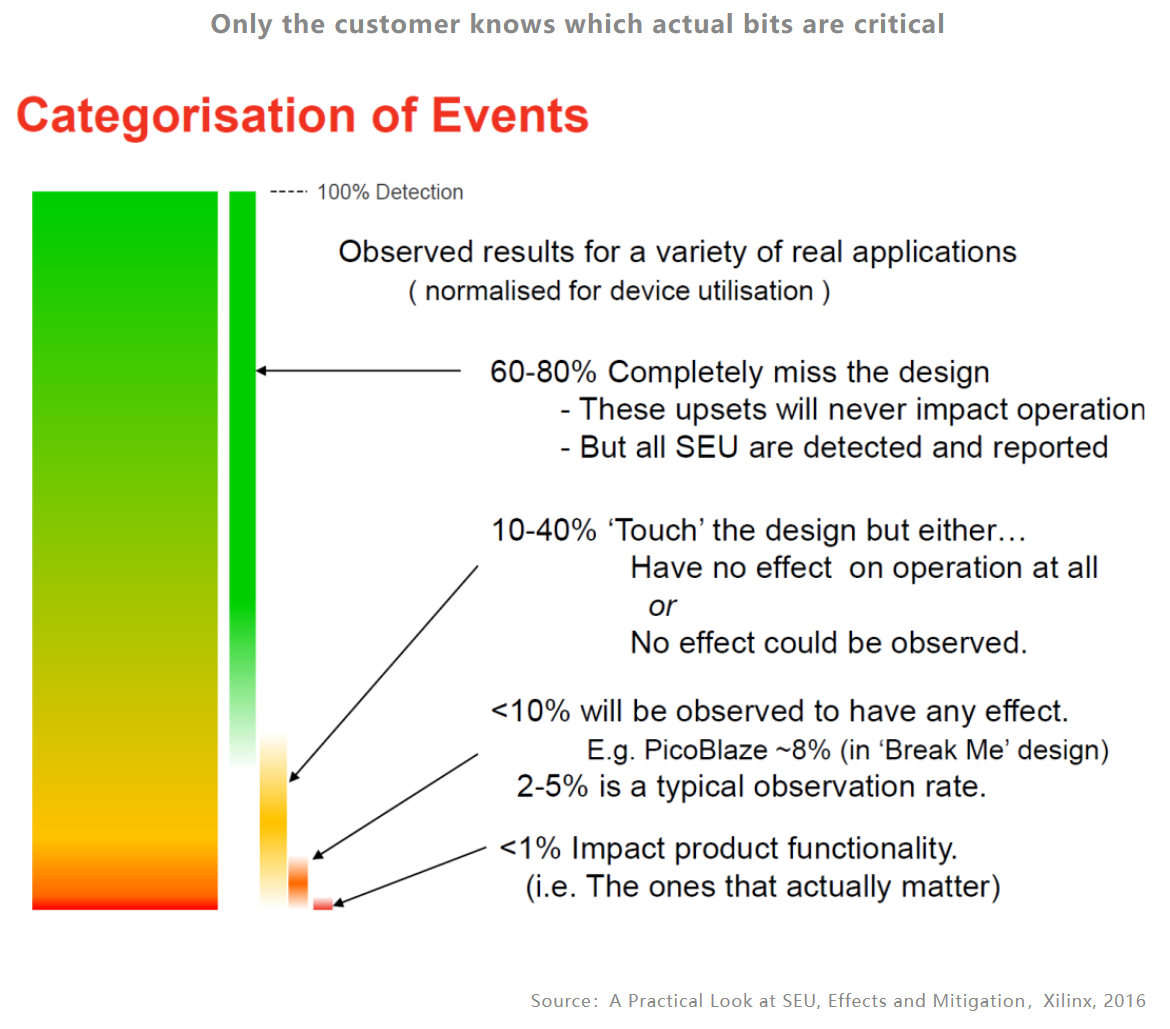

通常情况下，对CRAM进行故障注入，只有2%-5%的编程点，才会出现明显的功能错误，且能够被用户明显观察。

并且完全取决于用户自己的测试向量。

因为只有用户知道，在设计中，有哪些才可能影响功能安全是“关键位”。

以用于演示SEM IP故障注入功能的芯片为例，容量规模是326,080Logic Cells，其中，配置存储器CRAM的位流规模总数是72868672 bits。

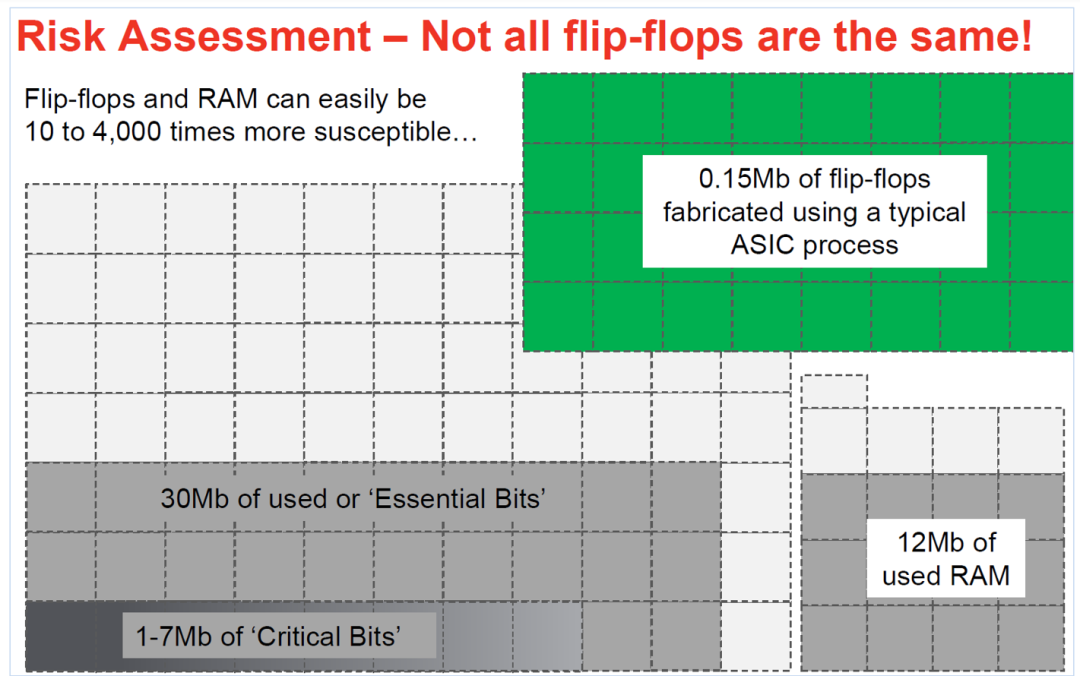

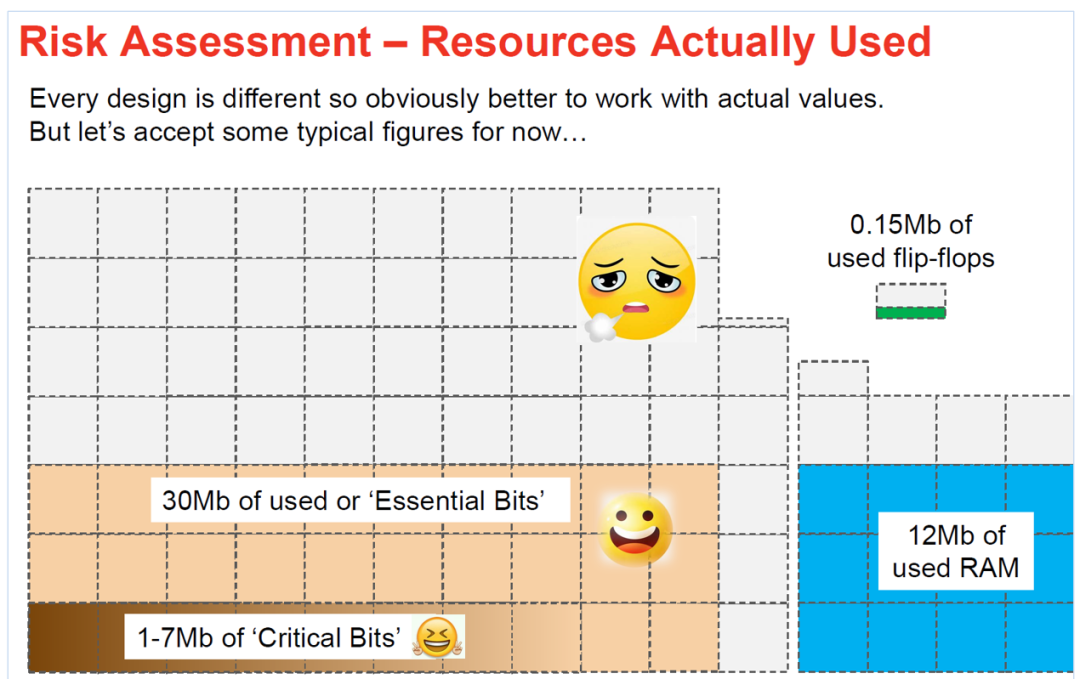

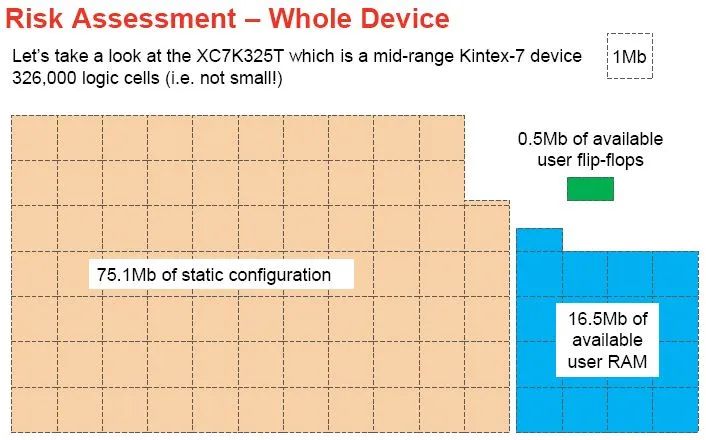

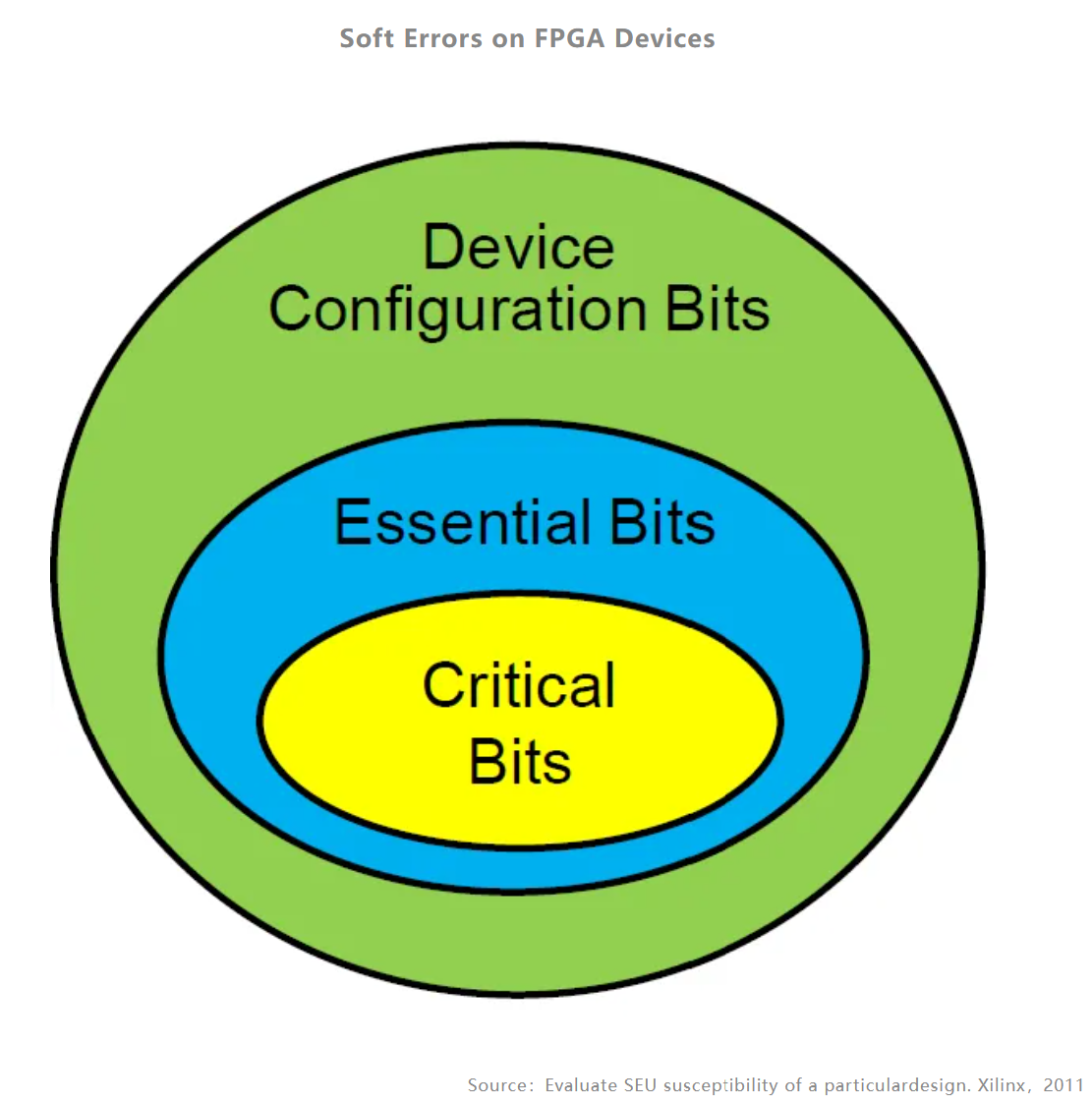

这只是最“外层”的基础数据(Device Configuration Bits)，芯片硬件内部的主要存储资源分布如图。

每个正方形单元格代表1Mb RAM资源。

Essentia Bits, 在应用开发设计中，用户并不会用到所有的存储单元，只有被真正使用的，才被标记为该数据。

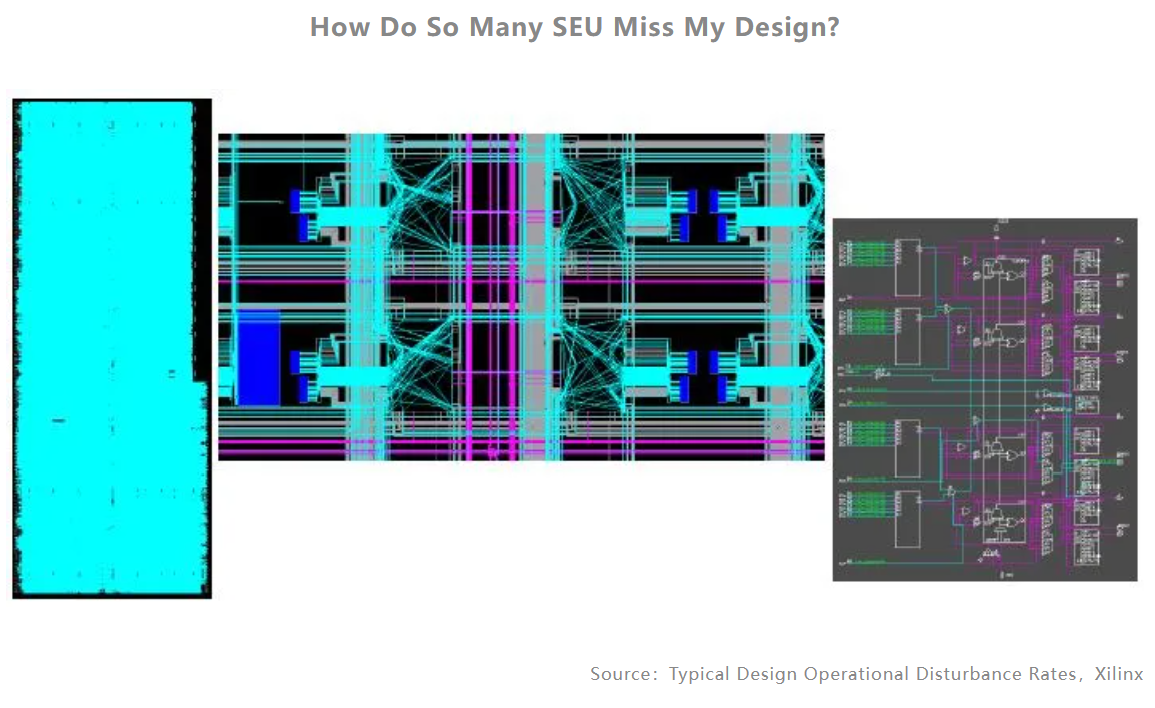

在包含400个8位处理器(Picoblaze)进行串联、组合而成，非常复杂的合成样例，在布局布线图上，肉眼可见范围，“几乎”已经全部占用。

位流生成并载入到芯片，CRAM实际被真实占用“Used”的比例，也非常少。

即便在一些非常复杂的典型设计，按照赛灵思给出的统计数据，所占比例仅是20%-40%之间。

这也是有部分行业用户所说的“故障注入”做过，因为“不准确”，感觉没什么用。

对于这些用户的说法，也可以理解。毕竟故障注入的位置，极有可能都只是“空位”。

只是对与功能完全无关的“冗余点”进行测试，劳而无功，白费劲。

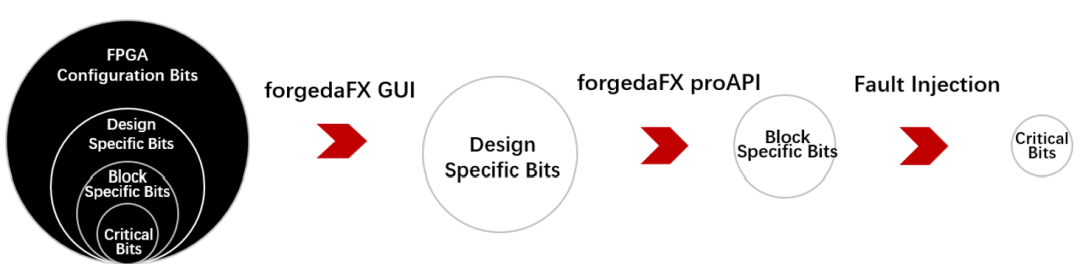

“虚假的”FI vs. 真实的FI

Source：Estimation flow uses design specific information to estimate susceptibility to SEUs [critical bits]，Xilinx

真正决定硬件电路功能的核心数据，只有Critical Bits

工具毕竟只是工具，只是访问分析数据的通路和手段，只有用户通过工具，才可能真正准确定位这类数据。

工具的加成作用，让用户事半功倍。

非破坏、回归式的故障注入测试，可以在日常开发过程中，连续数天/数周不断迭代，对设计进行优化。

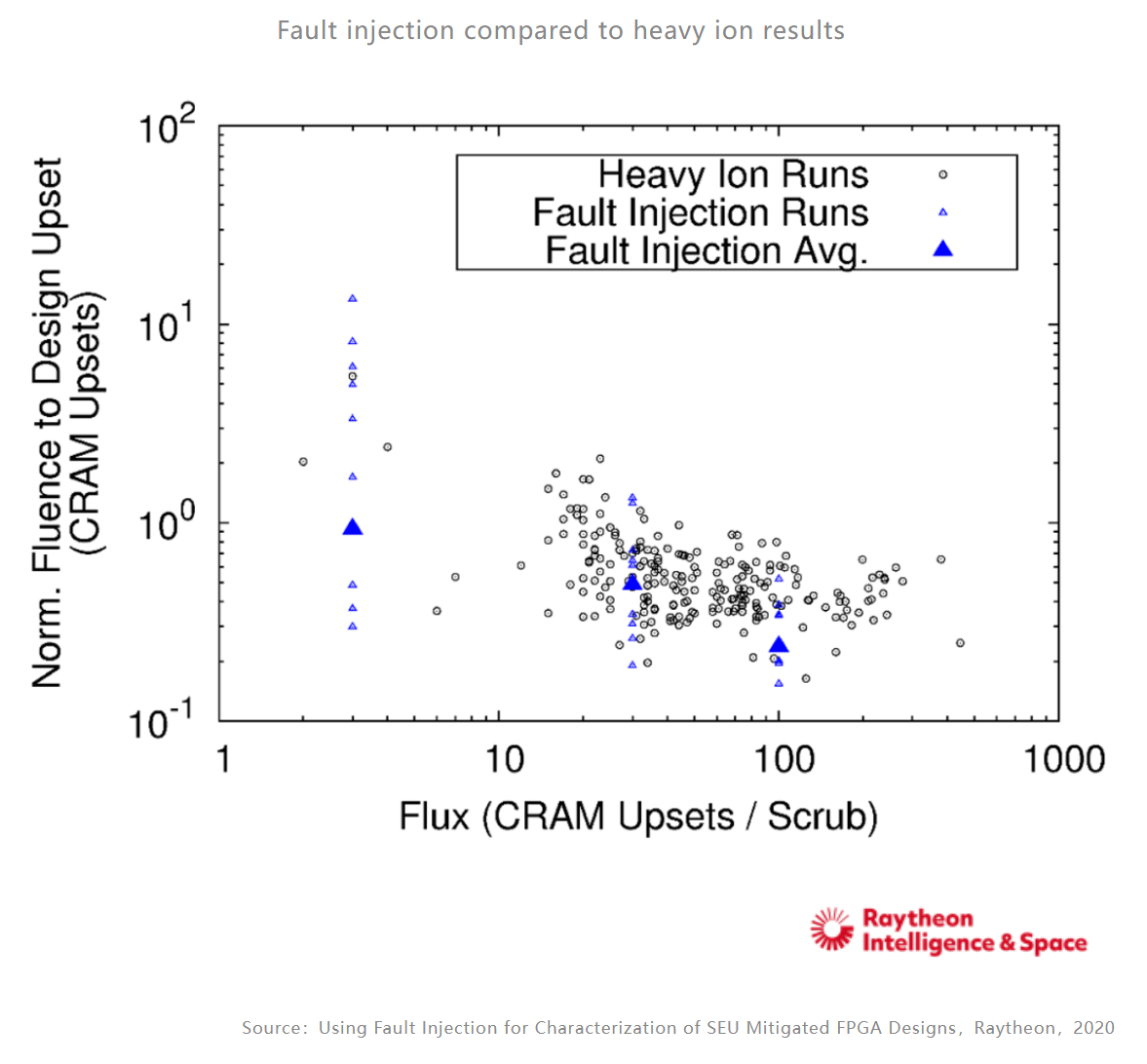

精准的日常故障注入测试，辐照试验等物理方法，两类测试结果所获数据，契合度非常高。

目前国产FPGA的容量规模，已经超过7K-325T，最先进也是最大的国产UV3P型FPGA，共有862K Logic Cells，是前者(36.2K LCs)的近24倍。

随着芯片容量规模变得更大，可能就需要使用故障注入工具，对设计进行测试验证。

以此提升设计的可用性，正成为应有之义。

去个菜市场，不用开坦克。

03

厂商卖家秀？可能还不够！

辐照试验等物理验证方法，是各个团队紧密协作的复杂大工程。

由系统工程师(Systems Engineering )、组件和辐照试验工程师(Components & Radiation Eng.)、应用开发工程师(FPGA Design)共同完成。

即便地主家不缺余粮，有钱。

那也得等西北核物理所、中科院空间中心抗辐照实验室等第三方专业机构的轮次“排班”。

如果自己拥有设备，配备有强大团队，一应俱全，重复几次，也难免再多花时间，多花钱。

从赛灵思既有的成功实践经验表明，想要真正评估单粒子效应对FPGA应用设计的影响，日常的故障注入测试，将是强大且不可缺少的必备手段。

发现设计的脆弱点，及时优化设计。

设计越复杂，越是需要。

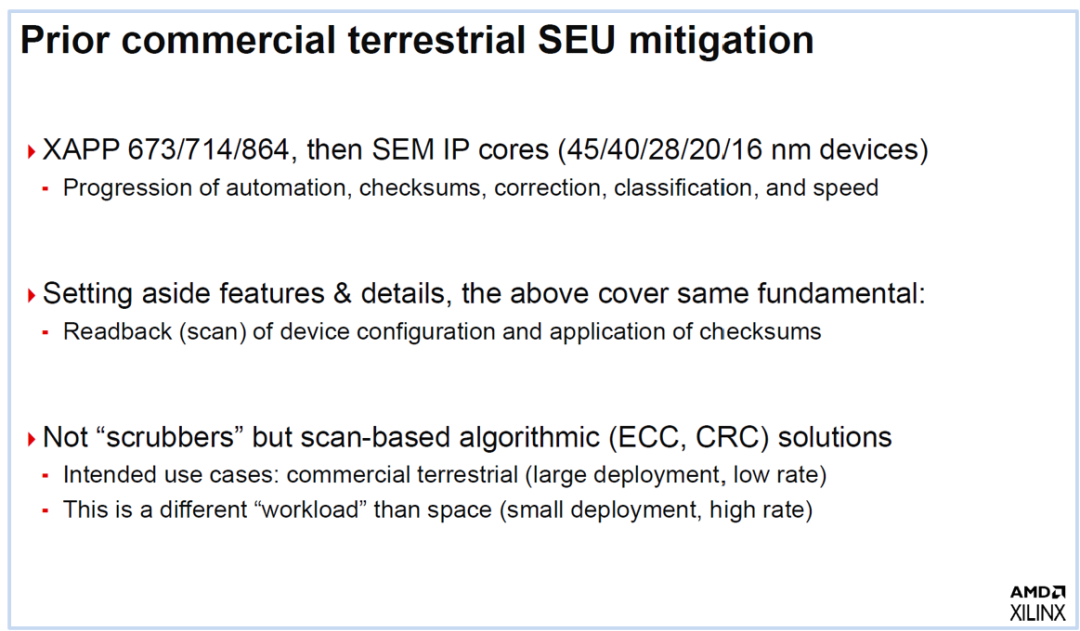

以赛灵思十多年前的7系列FPGA为例，其内建的CRC回读校验机制，已经不间断的持续对SEU进行检测。

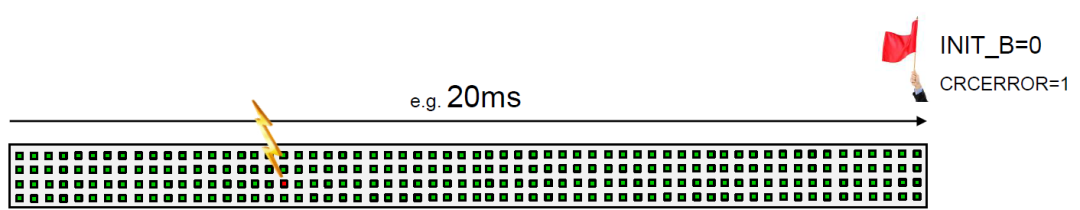

根据芯片容量规模和时钟运行频率，每次探测时间从4.6ms到54.1ms不等。

其中，成本优化型芯片，XC7A200T的每次扫描的最长时间为18.3ms；

主打性价比，也是爆款的XC7V325T，则是23.5ms;

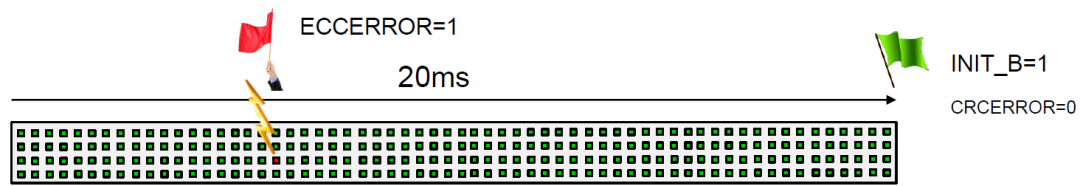

发生故障和报告错误之间的最长时间是40ms，最少时间为0ms，平均时间是20ms。

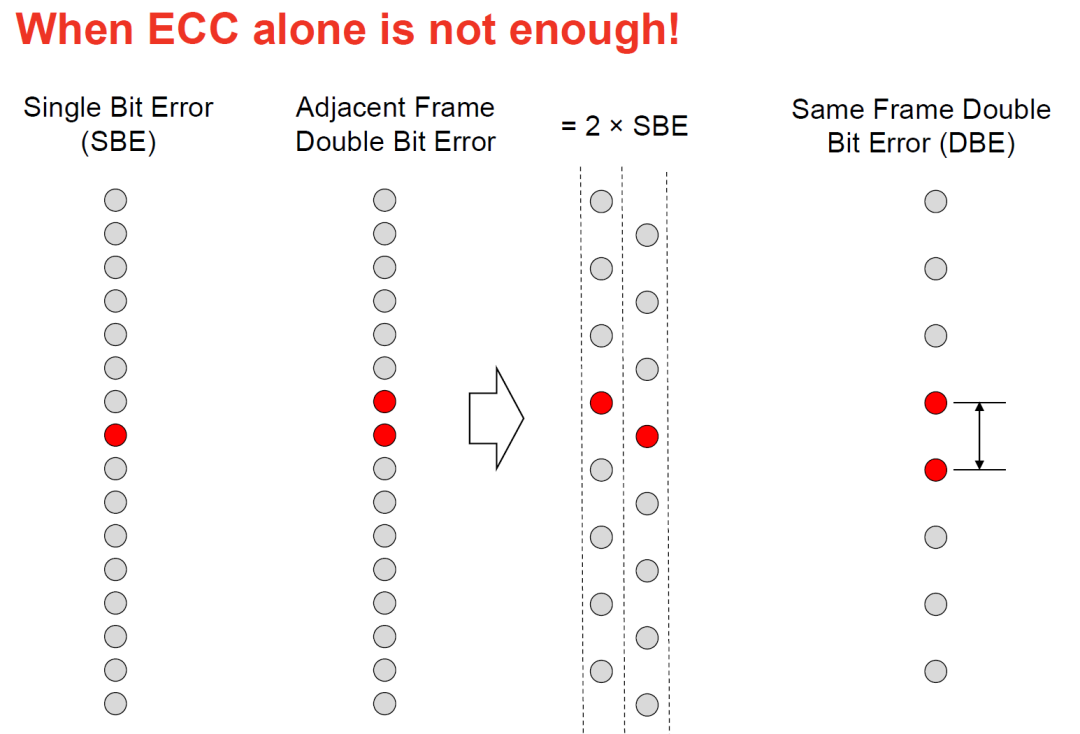

7系列内置的纠错功能，自动纠正所有单比特翻转事件，这也是最常见的类型。

每一帧(101×32 = 3232位)都有一个纠错码(ECC)——当包含错误的帧被扫描时检测错误。

平均检测时间减少50%。

从确定帧内单个比特错误的位置到纠错校正的时间少于1ms。

尽管卖家秀足够完美，但只有真正做过故障注入测试，才可能发现潜在的设计脆弱点。

包括但不仅限于，准确评估应用设计的SEU敏感性。

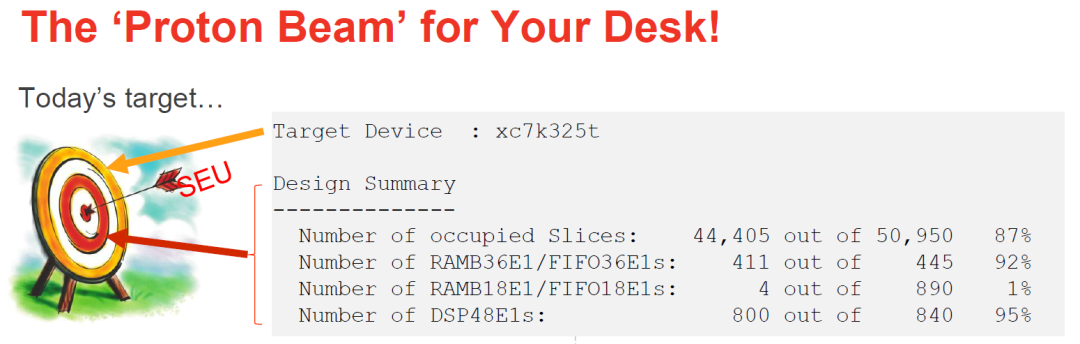

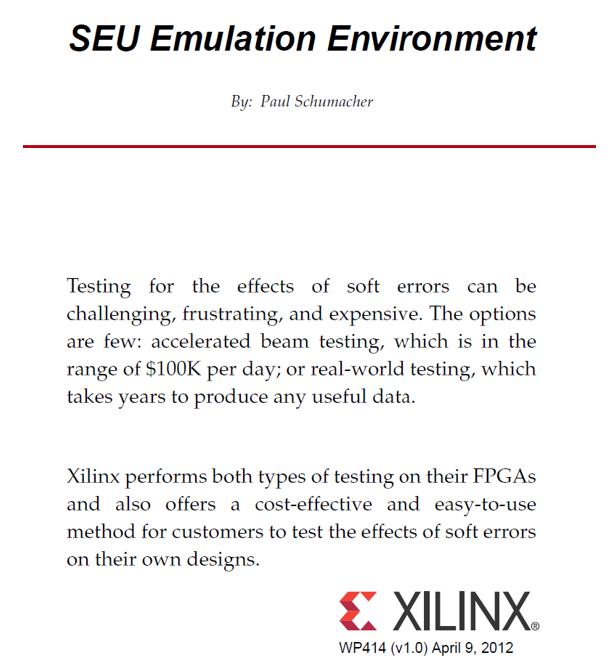

按照赛灵思对非破坏性测试工具的定位，就像用户放在自己办公桌上的“辐射源”一样，随手可用。

对于大多数行业用户来说，这种非破坏性的故障注入测试，将成为提升设计生产力，日常必备工具。

同样是赛灵思给出的故障注入测试建议。

除了空间领域的特殊应用场景，500次的随机测试，可能就足够了。

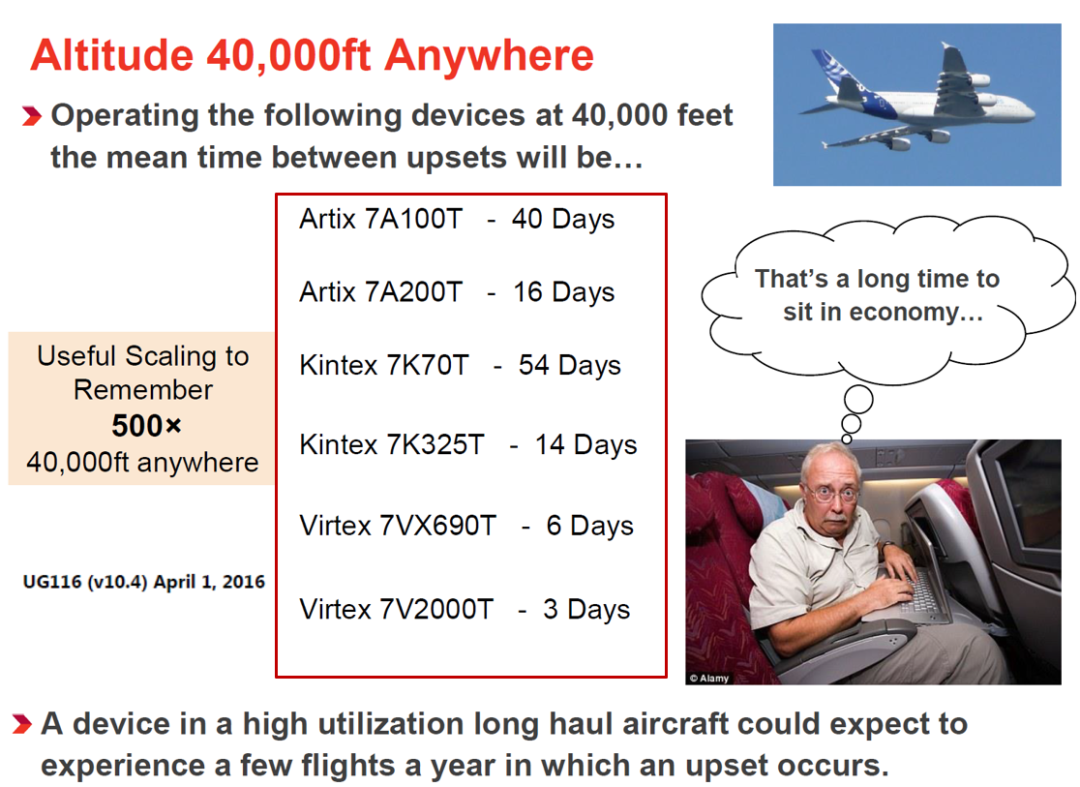

用SEM IP做500次随机故障注入，已经相当于飞行器在40000英尺高空，连续工作18年，可能遇到的最坏情况。

毕竟大多数SEU现象，不会真正影响硬件电路功能。

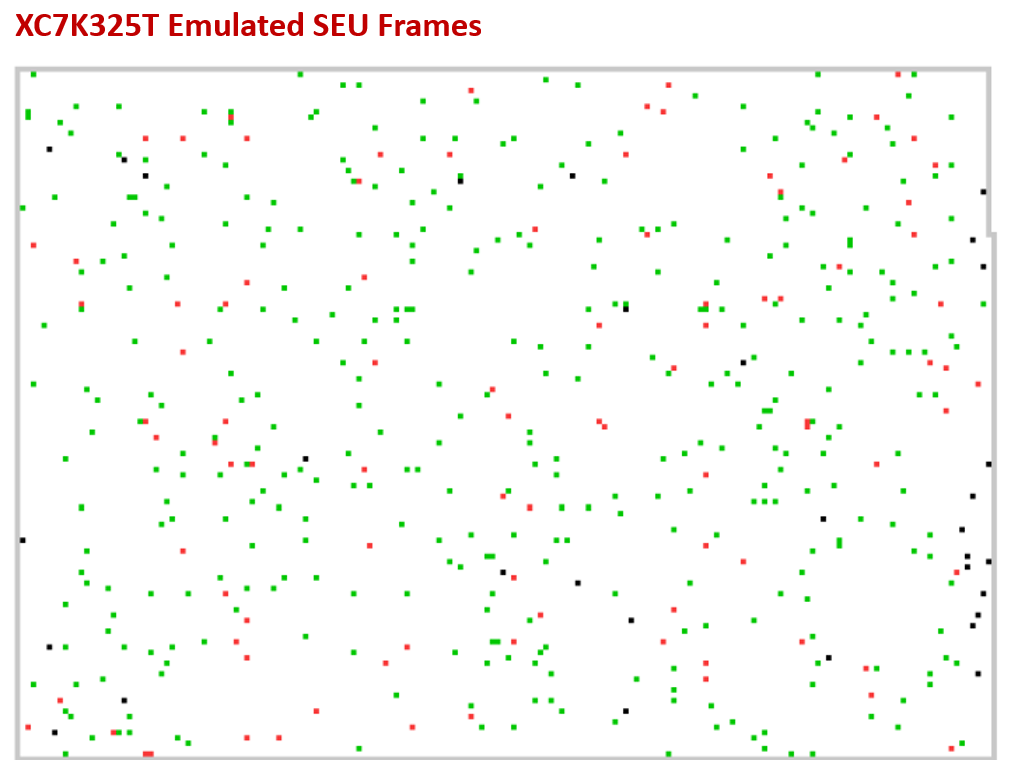

SEM IP对配置帧的故障注入结果

但是，这个只能算卖家秀。

对于很多终端用户来说，可能还还“远远不够”。

国内的雷科防务，曾经花费85万元，以项目公开招标方式，对FPGA应用设计的可靠性进行评估。

西安一飞院，与北京圣涛平试验工程公司合作项目，对赛灵思更早的第四代FPGA，进行可靠性测试。

2017年时，民航适航认证中心，对赛灵思第五代的XC5V FX130T的类似测试验证需求，公开招标价是125万元。

最近的2022年9月，近500万元的公开招标，是中电科南京14所的“FPGA故障注入测试平台”。

在完全免费(SEM IP)，与成本昂贵的项目合作之间，长期存在一个有真实需求，蕴含着巨大潜力的市场商机。

市场上的产品和服务供给，明显不足。

不管是面向可靠性需求的硬件故障注入，还是日常的硬件调试，位流级别的专用EDA工具，具有高效、便捷的特点。

在做出决策之前，帮助您更好地了解FPGA内部存储器(CRAM)和寄存器(DFF)数据，不只是提升设计效率。

K7-325T FPGA的RAM资源概览

数据可见，设计生产力才能看得见。

从原先的追求极致性能，到兼顾安全和可靠性，进而提升可用性。

芯片本身适用于高可靠性应用-> 安全关键设计流程 -> 快速使用的自动化软件

以最为擅长的仿真加速应用为例，国内外航天领域，除了像行业旗舰XRTC这样的大杀器以外，欧洲也有著名的服务商。

如欧空局现在推荐使用的FT-UNSHADES2，提供两类服务模式。

面向ASIC设计的故障注入(DFF)，以及面向FPGA应用设计故障注入(CRAM)。

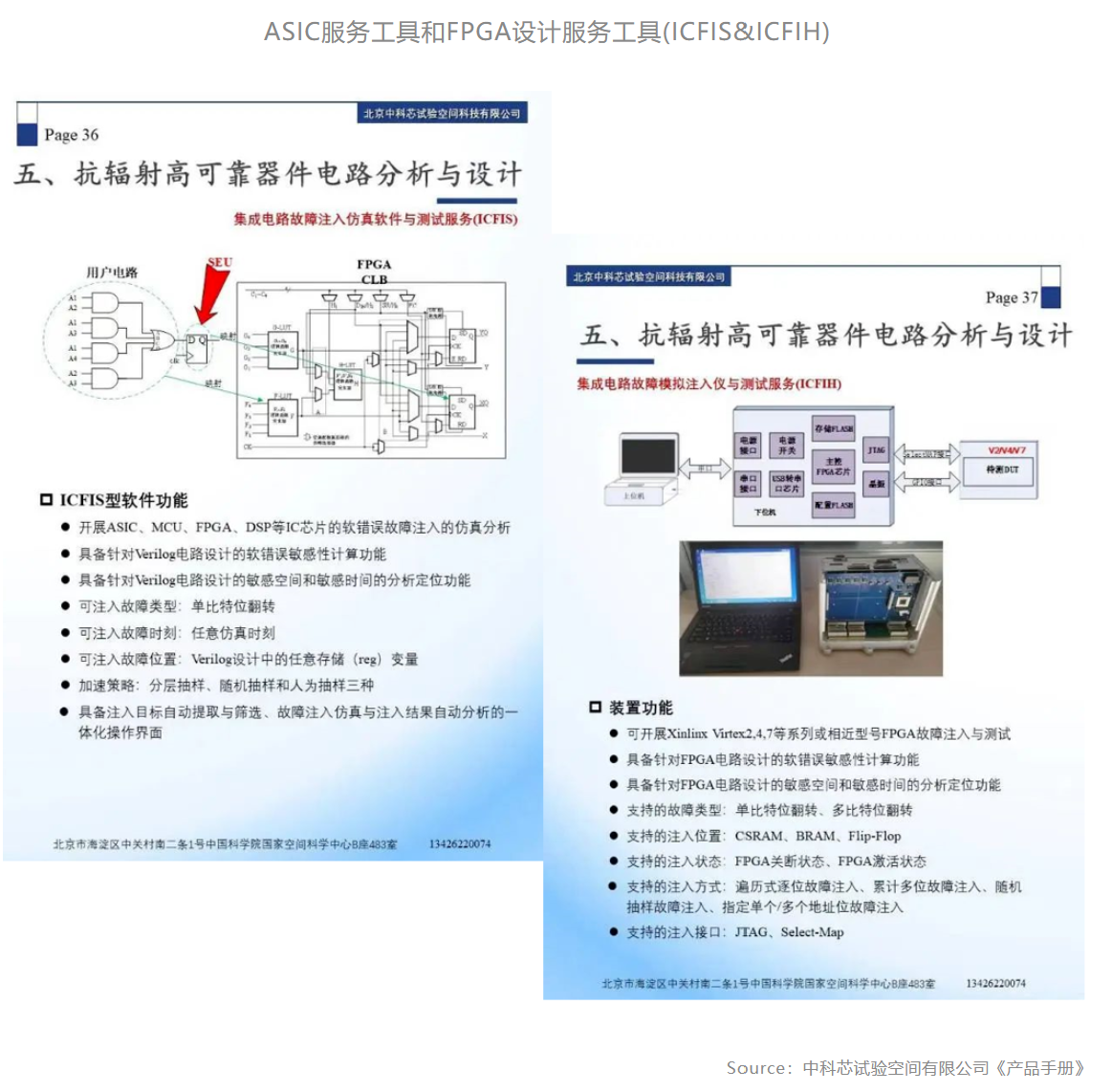

国内中科院空间中心，提供的抗辐射高可靠器件电路分析与设计服务，与之类似。

无论是ASIC模式，还是FPGA模式，两者之间最大的区别，只是位流数据的类型不同，数据规模的大小有差异。

对于用户，都可以最大化利用EDA工具算力，降低人工经验成本。

与EDA巨头西门子，面向高安全、高可靠客户提供的IC设计服务，不谋而合。

04

拓展EDA硬件辅助验证的服务边界

数据可见，设计生产力才能看得见。

调试是自动化最后的堡垒，数据是调试的生命线。

无论是数字经济时代，软件为王，驾驭超大规模硬件的自动化编程接口API(Automatic Programming Interface)。

还是AI平民化，数智经济时代无处不在的AI(Artifical Intelligence)。

本质上都是最大程度的自动化处理能力。

从赛灵思创立之初的FPGA，服务主要面向教育和仿真市场。到十年前的异构计算时代，再到现在的AI平民化，FPGA一直置身其中，深度参与。

但非常难以使用。

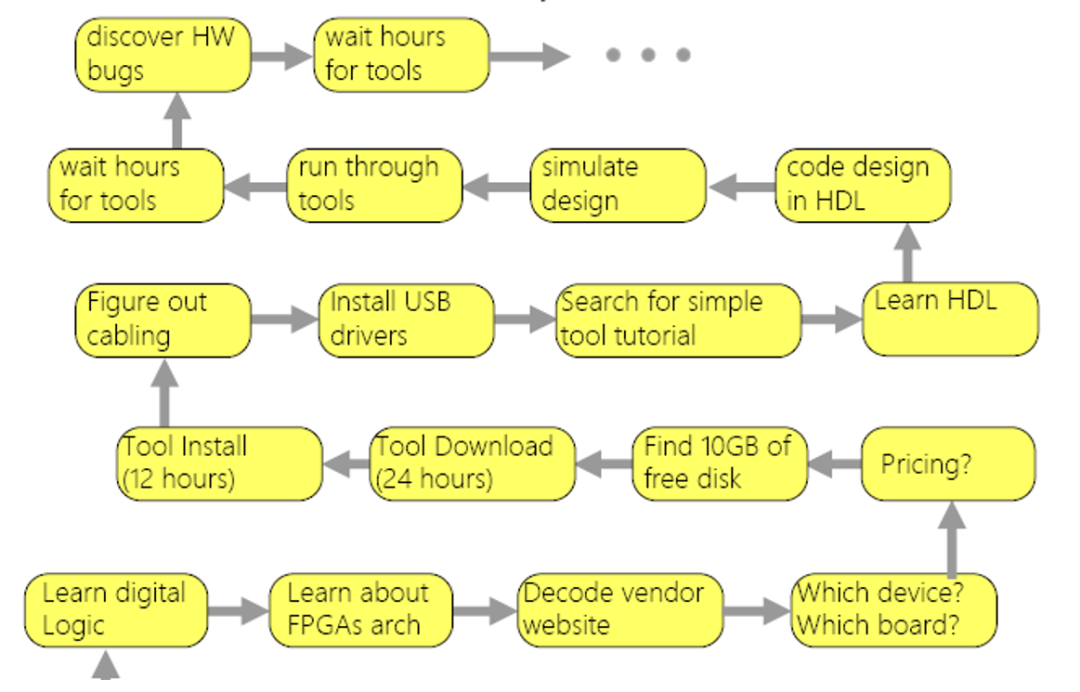

FPGA工程师的漫长进阶之旅

Source：Capapult Project，Microsoft，2011

学习壁垒高，技术实现难度大，熟练掌握的时间跨度大。

这也体现在FPGA工程师，越老越值钱的原因。都是大量项目经验、长期学习积累，“炼化”而成的火眼金睛。

人工经验不可复制，难以推广使用。

从这个意义上，FPGA工程师也将是通用AI短时间内，甚至更长时间内都无法取代的群体，可保长期工作无忧。

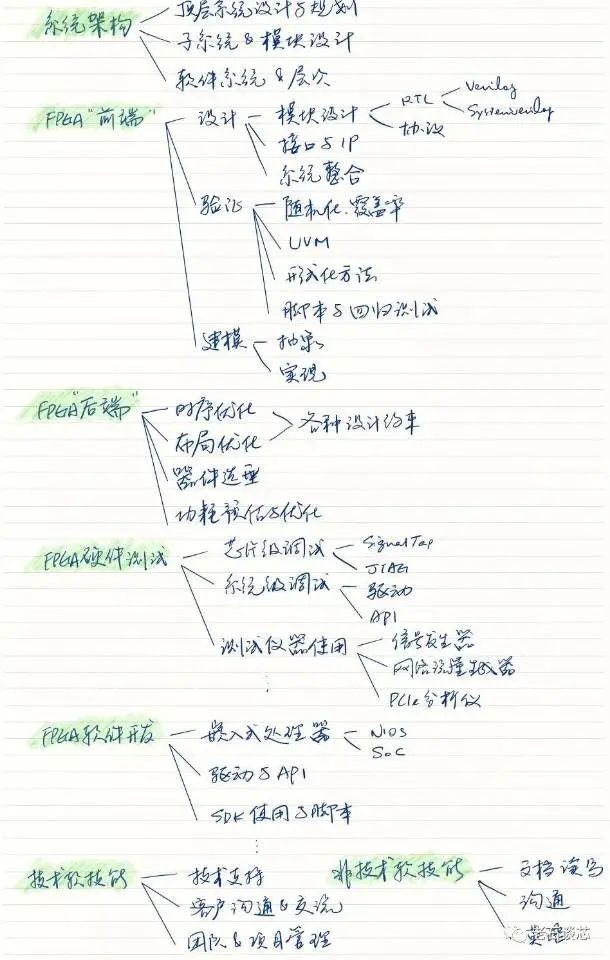

FPGA工程师一人成团所需的全栈技能树

Source：什么是FPGA工程师的核心竞争力，老石谈芯，2019

代表FPGA最先进调试验证技术的EDA硬件辅助验证，从原先服务需要流片的ASIC设计，长期与应用市场“隔离”。

基于成本等原因，始终与工程师距离遥远。

时至今日，随着FPGA应用设计更趋复杂，系统验证所需的工程量急剧加大，一些富有远见的行业领先用户，也在引入IC物理原型验证系统。

服务日常的设计开发，如欧洲巨头空客(Airbus)。

在EDA硬件辅助验证市场，作为8年前的行业旗舰产品，可能硬件容量稍显“落伍”，但在FPGA应用市场，还非常富裕。

如西门子的IC物理原型验证系统，上两代的proFPGA。

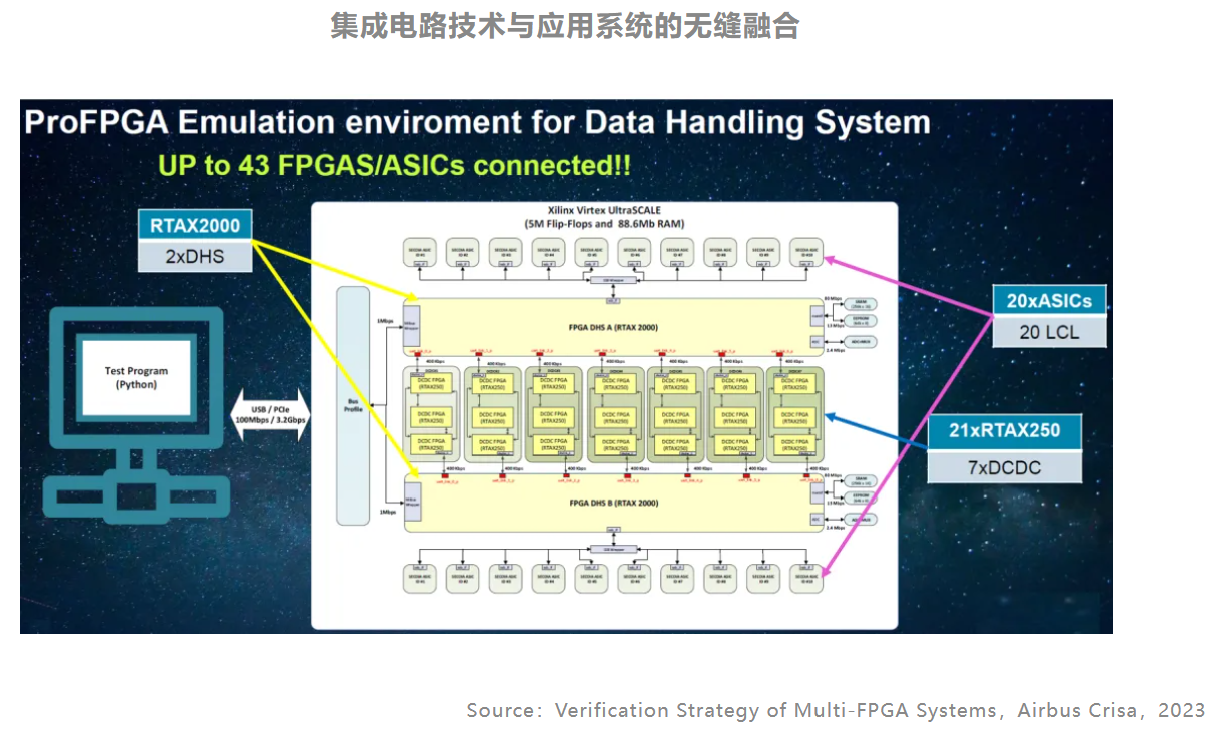

空客公司用于调试验证的数据处理系统(DHS)，由23块抗辐FPGA，20块抗辐ASIC，一共43块芯片的异构计算系统，非常复杂。

使用一款赛灵思的大容量FPGA，以UV440作为验证平台，就可提供调试验证服务所需的全部硬件资源。

也就无需设计分割、时分复用等验证超大规模IC设计所需的专有技术。

还可保持性能最优，速度最快。

将原本90个小时仿真任务，90分钟完成，效率提升60倍。

在美国，也有雷神技术公司，也开发有自己的故障注入工具，服务日常的应用开发。

与辐照试验配套使用时，更是降本增效利器。

是对复杂设计进行故障注入测试的不二法宝。

Fault injection can replace the beam test or mitigate risk of a failed beam test

不只是应用在严苛的航天领域。

创新的EDA硬件辅助验证服务，用工具主动适配用户的需要，而不再是用户去迁就工具，用户为主，工具为辅。

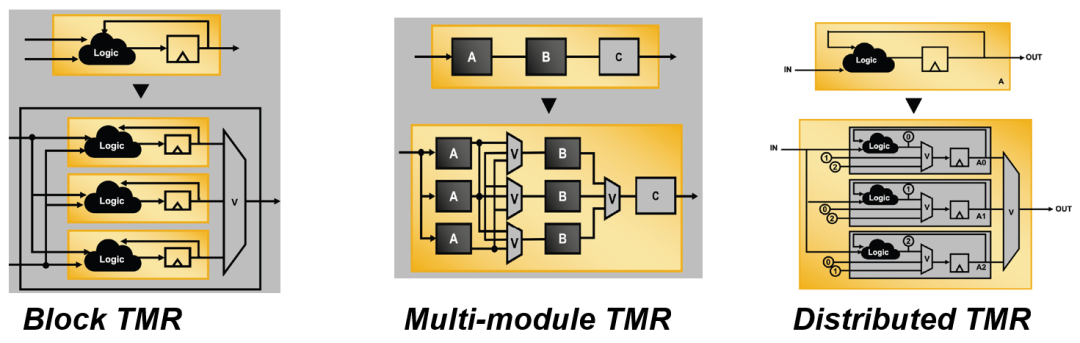

比如对三模冗余设计进行验证时，位流级别的故障注入工具，能够让用户轻松的观测到各个模块、表决器的具体行为。

不再受限于仅仅在源码和网表级工具，如新思科技Synplify Premier，只能进行“慢速”数字仿真。

无论是部分三模、分布式三模，还是模块级三模设计，都能快速适用。

测试场景驱动的故障注入(DFF数据)

Source：FPGA的下一代智能调试验证软件forgedaX，复及科技，2023

用EDA工具告别芯片底层技术实现的细节.

抽象出市场上一流产品的整体复杂性，将大系统分而治之，只聚焦一个特点的功能和具体需求。

化繁为简，既可独立工作，也能无缝集成到测试环境使用。

测试用例驱动的故障注入(CRAM数据)

Source：forgedaFX用户使用指南，复及科技，2024

拓展EDA硬件辅助验证的服务边界，使技术更具普惠价值。

换而言之，除了那些专用于超大规模IC设计的特殊功能外，其它用于提升调试验效率的软件功能，同样可服务于日常的FPGA应用设计。

从应用需求出发，快速拓展现有EDA硬件辅助验证的服务边界，把高端专用技术普及化，可惠及快速增长的全球FPGA应用市场。

将拥有技术和市场的双重祝福。

全文完，感谢您的耐心阅读。
