1、背景

       针对产品的充电电路进行设计，重点关注成本和稳定性的问题，在考虑器件时，选择三极管作为检测端；

       可能市面上已经有了该设计方案，所以本文件作为建议给大家参考使用；

2、电路设计如下

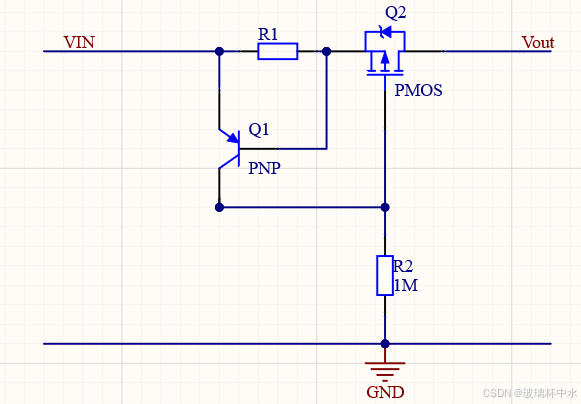

      充分考虑三极管的导通条件，作为限流电路的控制端设计点，配合MOS管的导通条件，设计整体的电源限流电路；

Vbe=I1*R1，（通过R1的调节控制三极管的导通条件）；

3、后续交流

       若大家使用时发现该电路出现问题点，可及时留言，大家一起探讨；
