我们身处“碳基智能”大步迈向“硅基智能”序曲中，前者更像是后者的引导程序，AI平民化时代，万物皆摩尔定律。

越快越好，几乎适用绝大多数场景。

在通往人工智能的征程中，算力无处不在，芯片作用无可替代。

十六年前，就已宣称自己是一家软件公司的英伟达，现已登顶全球第一大市值公司的王位，3600000000000元，还是美刀。

具备软件编程灵活性，又拥有硬件高性能的FPGA，是软件同类，还是属于硬件一派？

有别于专用集成电路(ASIC)需要昂贵的掩膜生产费用，FPGA作为芯片家族成员中的重要成员，无需流片就可定制设计，快速部署使用。

也被称为“平民版”的ASIC。

尤其擅长小批量应用场景。

欧洲巨头空客公司，FPGA作为其数字设计的关键组件，广泛用于空间产品(Space products)、测试单元(Test units)、原型样机(Prototyping)等。

两大厂商、三种类型、十余款芯片型号。

在欧空局的哨兵2号卫星中，共使用249个ICs，其中FPGA的数量是149片，占比近六成之多。

除了通信行业的头部大厂外，像单个客户一次采购金额在近十亿元量级、八万多片FPGAs，已经是行业较为少见的重磅事件。

一架先进F-35战斗机，大约使用3500个各类芯片，其中就包括208片FPGAs。

Source：www.militaryaerospace.com

在航天航空、防务等关键且重要的领域，对先进工艺和技术趋势的影响力和掌控力，与上世纪70年代的巅峰期相比，不可同日而语。

现在所能做的，就大多是对商用芯片买买买。

出于成本考虑，FPGA被广泛用于卫星载荷平台、通信系统、无人机、雷达系统、导弹控制、船用装备、飞行器控制系统等。

Need for Assured FPGA Functionality

Source：Systems Engineering- Critical to Defense Acquisition，2017

速度快慢，距离远近、大小和多少的衡量尺度，通常只是相对概念。

第一个古人类露西(Lucy），距今约320万年；比智人更早出现、脑容量更大的尼安德特人，大约是在数万年前，而人类创造高度文明，用时数千年。

太阳距离人类家园约15亿公里，阳光到达地球的时间大约8分20秒，与我们在手机刷个短视频的用时差不多，也就是随手分分钟的事。

地球在宇宙中的位置

来源：科普中国，sina

数字芯片为代表的硅基智能，以2022年底ChatGPT的横空出世为标志，进入到全面爆发期，进展迅猛。

即便把时间拉长到从上世纪40年代开启的电子管时代开始，极速推进到被马斯克称之为强大得可怕的现阶段，也只是几十年而已。

AI平民化时代的极简进化史(1946-2024)

来源：“无限空间：大音希声，大象无形”，复及科技

数字电路的语义和行为，在技术本质上，都是由0/1二进制实现的时域计算、或者空域计算模式，FPGA芯片更为特殊，两者兼有。

碳基生物离不开太阳，没有不行，太多不好。

硅基智能的芯片，则相反，越靠近，越要命。

太空恶劣运行环境

Source:FPGA development in Defence and Space, Airbus

借用月之暗面AI工具(Kimi)比较脑洞的话来描述，“FPGA内部的存储器就像是一个复杂的世界，密集的居民区(CRAM)，高速主干道（BRAM），繁忙的市场(DRAM)，用户的百宝箱(Flip-Flop)等”。

各类存储单元各自扮演重要角色，不仅是数据的“栖息地”，也是系统可靠性的基石。

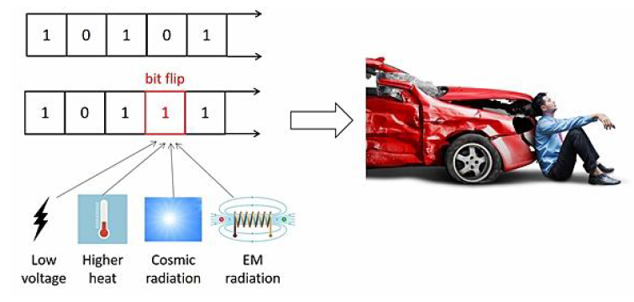

相对而言，也更容易受外部运行环境影响，被动发生0->1或1->0数据改变，由位翻转（bit flip）诱发的“软错误”或“软失效”现象。

处于出厂状态的FPGA，内部只是空白的门海阵列，位流（bitstream）是芯片物理结构的体现，承载硬件电路的若干创新。

这种创新首先属于FPGA厂商。

既然是半定制的硬件可编程逻辑器件，可设计为类ASIC使用，最终体现在硬件电路层级的个性化应用设计，当然也是终端用户自己的。

相同的应用设计，载入到同一厂商不同器件后，实际的芯片物理结构也完全不同。

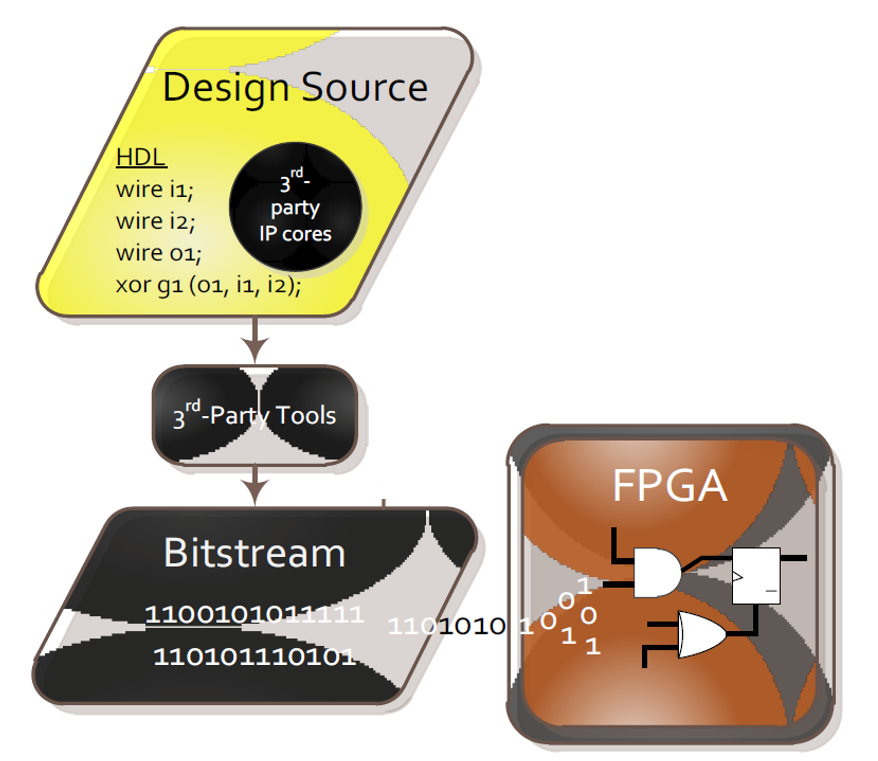

用户将FPGA定制为“自己芯片”的示意图

Source：Luna investor presentation，2013

一个包含GTX高速串行通信功能的SoC设计，部署在不同FPGA芯片，其内部硬件电路结构和位流数据分布，各不相同。

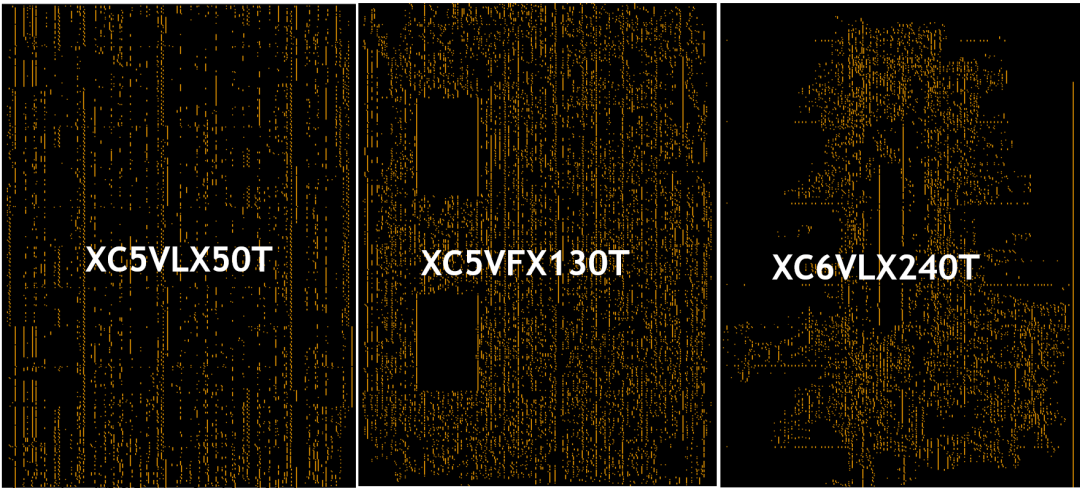

FPGA内部不可见的物理世界

来源：ViewAll软件实测数据，复及科技

随着可编程逻辑器件等新型机载软件在新一代航空装备中的应用，其运行场景和失效机理，较传统嵌入式机载软件要复杂很多。

中国质量报在2015年9月发表的“潜心保障软件安全可靠，铸就航空装备质量之魂”一文中，有如下观点

• 若再简单套用传统的软件测试、软件安全性分析等质量保证技术，将会事倍功半，无法更好保证此类新型机载软件的质量与可靠性；

• 适用于新型机载软件的质量保障技术，在未来若干年内将成为航空装备制造的主流趋势

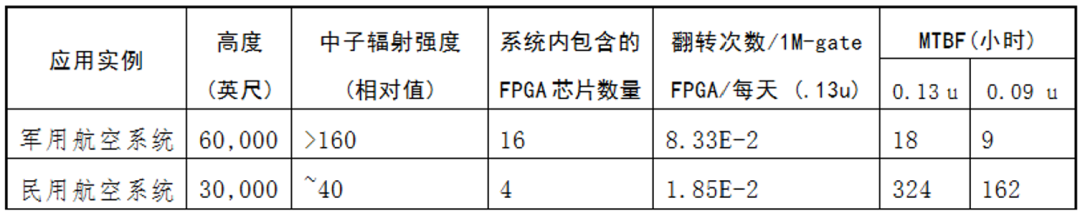

航空器在不同飞行高度的中子单粒子影响全景图

Source：Avionnics Market From Xilinx Perspective

单粒子也被称为“上帝粒子”。

总体来说，被单粒子击中，发生01数据改变的位翻转现象，进而影响芯片功能安全和正常工作，属于罕见的极小概率事件。

某些行业需要遵循相应的功能安全标准IEC61508，以确保产品、设计流程符合相应的安全完整性等级。

细分市场还有特定的规范，其中一些要求在满足总标准基础上，还要更严格，如汽车电子的行业ISO21262。

即便只是地面上运行的电子组件，内外部环境因素作用下，偶发的SEU(Signal Event Upset )现象，也有可能中奖。

受益于技术进步和先进工艺的双重加持，进一步降低了源于芯片器件层面可能诱发的“可靠性”问题，FPGA也不例外。

以十多年前采用28nm工艺，赛灵思的7K-325T芯片为例，相对最易发生单位翻转的配置存储器(CRAM)数据类型，平均故障间隔时间(MTBF)，也已经是长达65年之久。

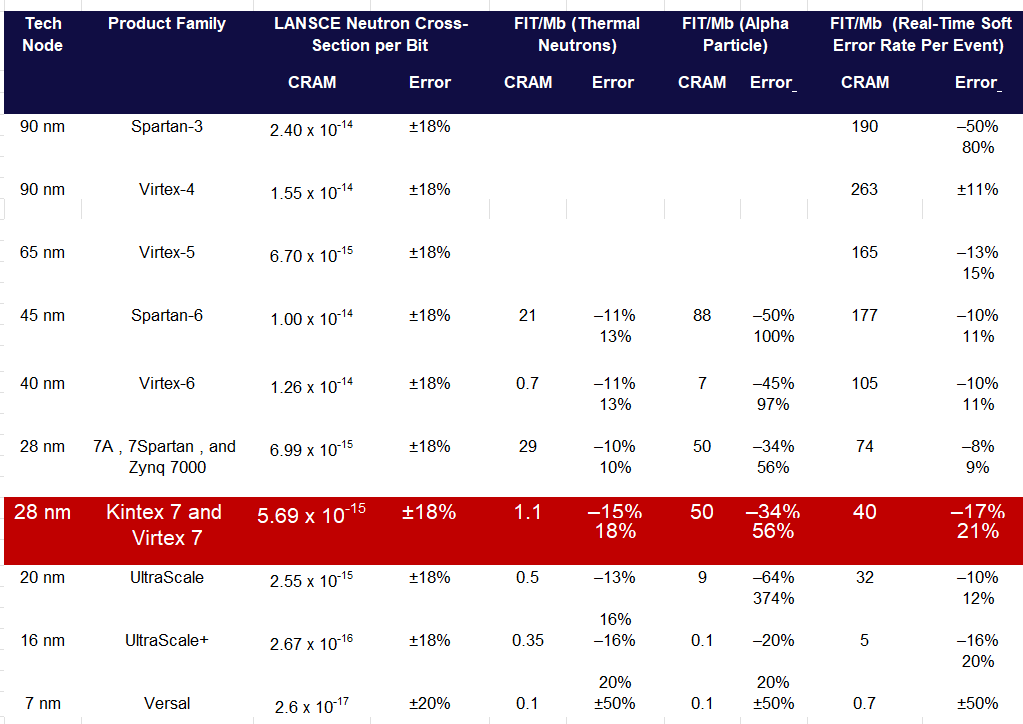

Experimental Beam Testing and Real-Time Soft Error Rates for CRAM

Source：Device Reliability Report，Xilinx UG116(v10.16)

如果发生概率是10的负多少次方，除了专业领域内之外的绝大多数用户来说，与实际可感知的距离范围，过于抽象，比遥远还要远。

但就像网文《剑来》男主陈平安所奉行的那样，行走江湖，即便再有把握、稳操胜算的事情，想要平平安安的，也得时刻提防的就是那些非预期中的“万一”。

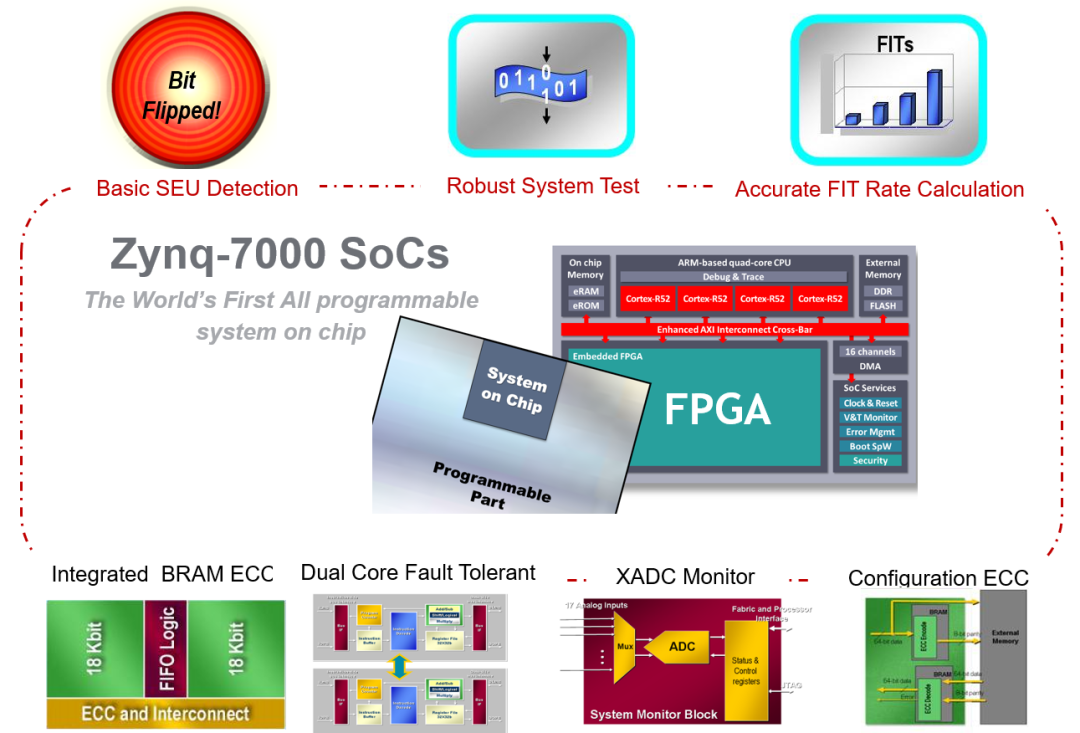

Zqny-7000在汽车行业使用时，为避免诱发最高等级安全事故，即共因失效风险（common mode failures），在系统设计和产品开发层面，需要考虑的设计因素，将多达7个。

Enabling immunity to common mode failures at the silicon level

Source：FPGA and Functional Safety Challenges，Xilinx

实现硬件免疫，保障系统安全，是理想状态。

但现实骨感。

因为永远无法实现零风险。

这是由厂商器件及专用EDA、用户自身，以及第三方工具（测试设备/EDA软件）共同组成的生态，组合应用，才能将风险将低至可“容忍”的范围。

在整个设计链条中，各司其职。

共同目标是，能够主动识别风险并进行缓解。

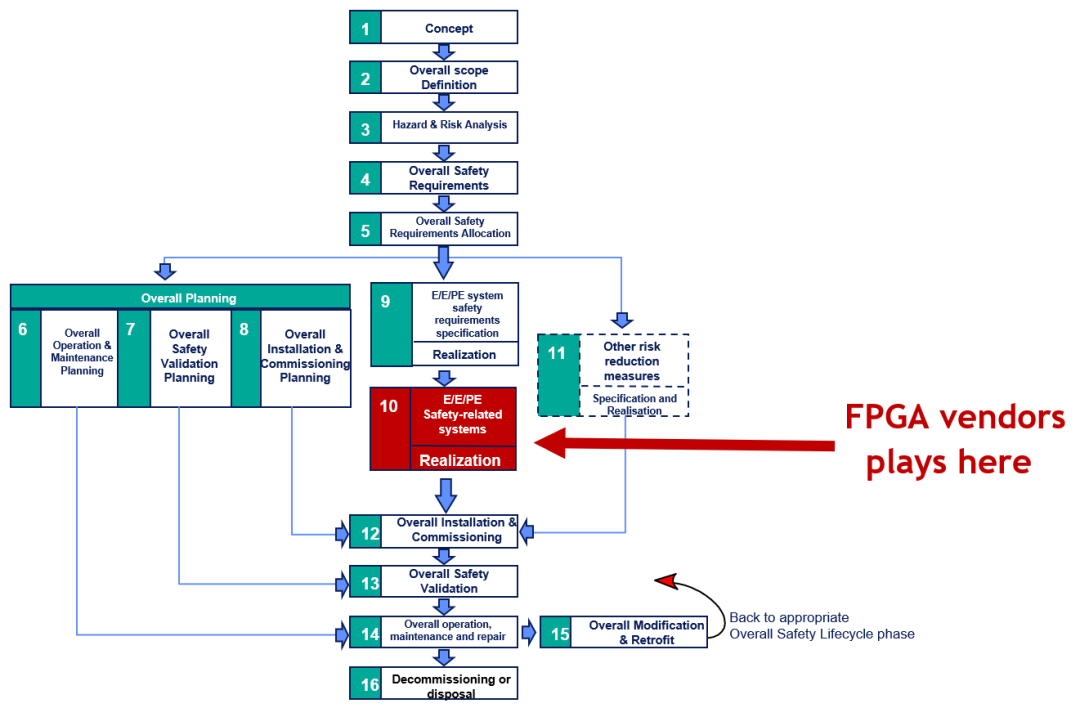

IEC61508 and the Safety Life Cycle

Source：Mitigation of risk to a defined tolerance，Xilinx，2014

在FPGA应用市场中，用户群体呈两头毛尖、中间体量巨大的橄榄形。

不计成本保障可靠性的安全关键领域，向左，主要侧重配置存储器CRAM的测试验证。

一直走在异构计算、硬件加速最前沿的EDA行业，向右。

主要追求对用户存储器、特别是寄存器的观测能力(Full Visibility & Debugging)。

现今数字IC设计面对的信号数据，多的已是10亿个级别以上的海量。

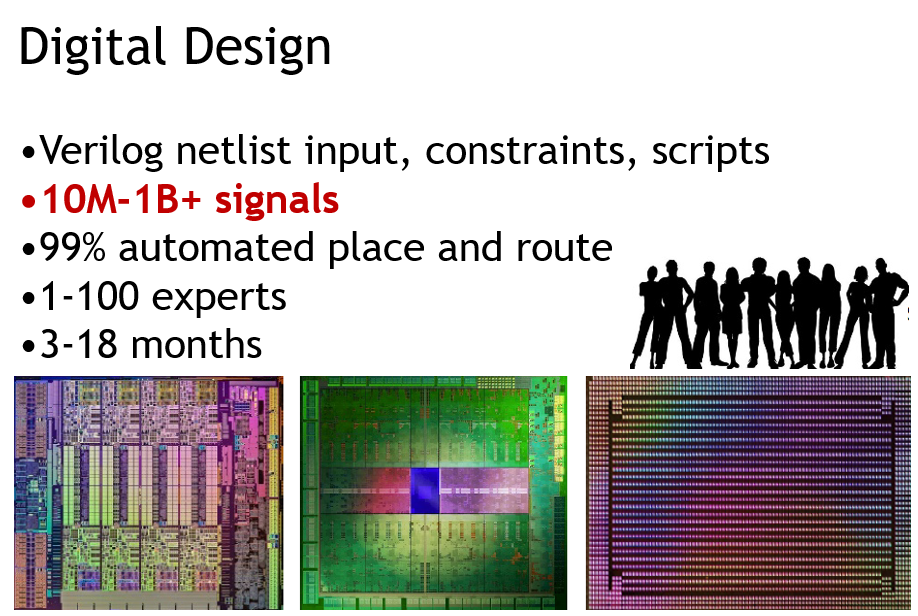

How is hardware compilation handled today?

Source：Intel，NVIDIA，Adapteva

在EDA硬件辅助验证行业，用FPGA构建的两大行业产品线(Emulation/Prototyping)，以硬件速度仿真，服务用户的芯片设计，加速设计左移。

没有行业标准可言。

用户确保流片一次成功，没有保险可买。

支持的设计容量(Design Capacity)越大、运行速度(Performance)越快、可观测能力(Full Visibility)越强，就越好。

这是用户和EDA厂商的共同追求。

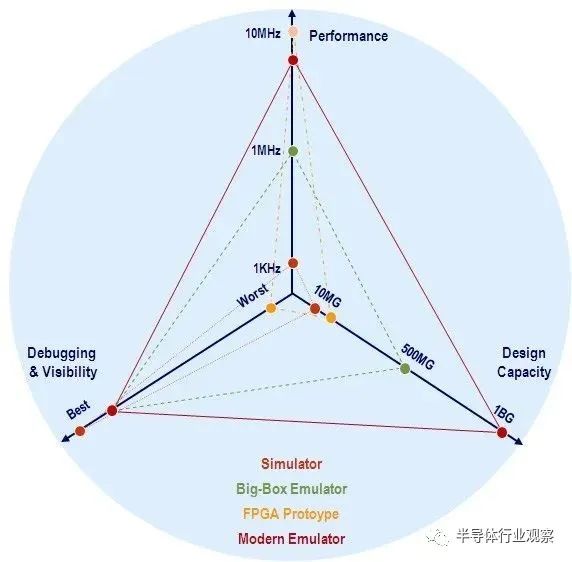

EDA硬件辅助验证服务的三大核心能力

Source：Using emulation to verify today's complex designs，2010

在各个垂直细分的应用行业，用FPGA直接制造产品和系统，用户同样没有保险可买。

在医疗、铁路、机械，以及机载电子等行业，需要遵循相关标准，有些更严格，但都要求满足IEC61508。

其中DO-254 作为机载系统中复杂电子硬件设计的合规性手段，其定义的复杂电子硬件包括：现场可编程门阵列(FPGA)、可编程逻辑器件(PLD)和专用集成电路(ASIC) 等设备。

也是美国在导弹、火箭研制等的参考标准。

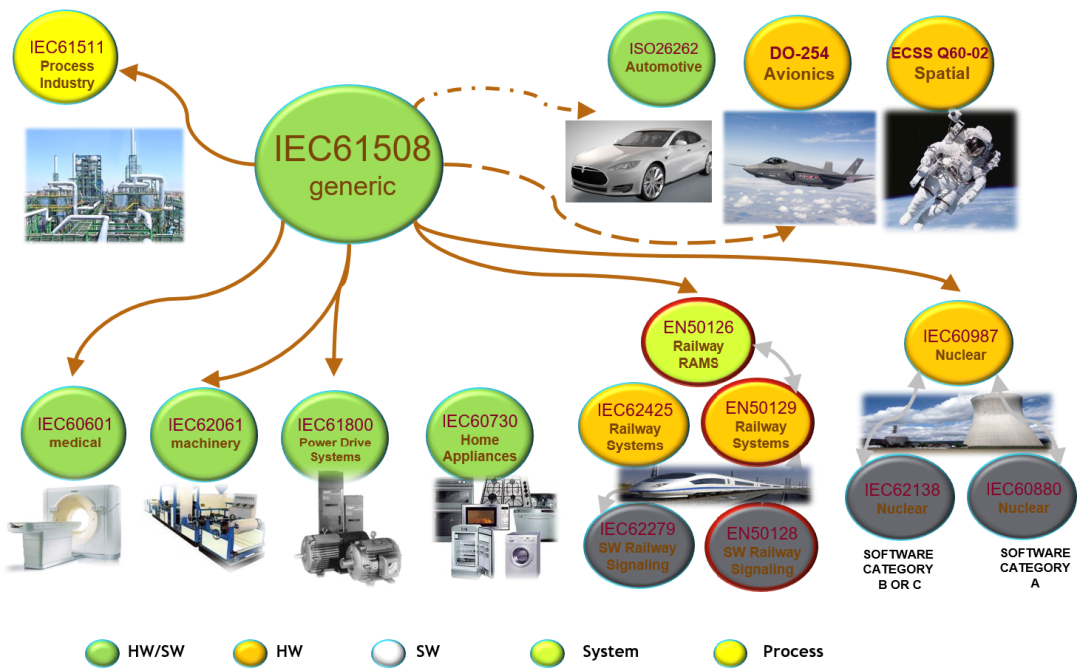

FPGA应用开发涉及的行业标准概览

Source：Safety Standards – Where FPGA Plays，Xilinx

作为成熟软件标准 (RTCA DO-178B/EUROCAE ED-12B) 的对应物，在2005年获得美国联邦航空管理局(FAA)正式认可后，要求航空组件的生产制造公司，必须遵循DO-254的流程设计其产品。

关注焦点是硬件设备的可靠性，确保飞行安全。

不管是决定硬件电路结构和功能的CRAM，还是状态机、关键寄存器所用的数据类型DFF，虽然厂商也提供相应的工具和方法，但学习曲线陡峭。

特别是前者，用户难以快速掌握。

在航天航空等领域，长期采用的是项目型、工程化的解决方式。

2002年，随着SRAM FPGA在空间领域开始得到应用，为了更好应对器件在空间环境下的可靠性、安全性需求，赛灵思公司成立了辐照测试联盟(Xilinx Radiation Test Consortium)。

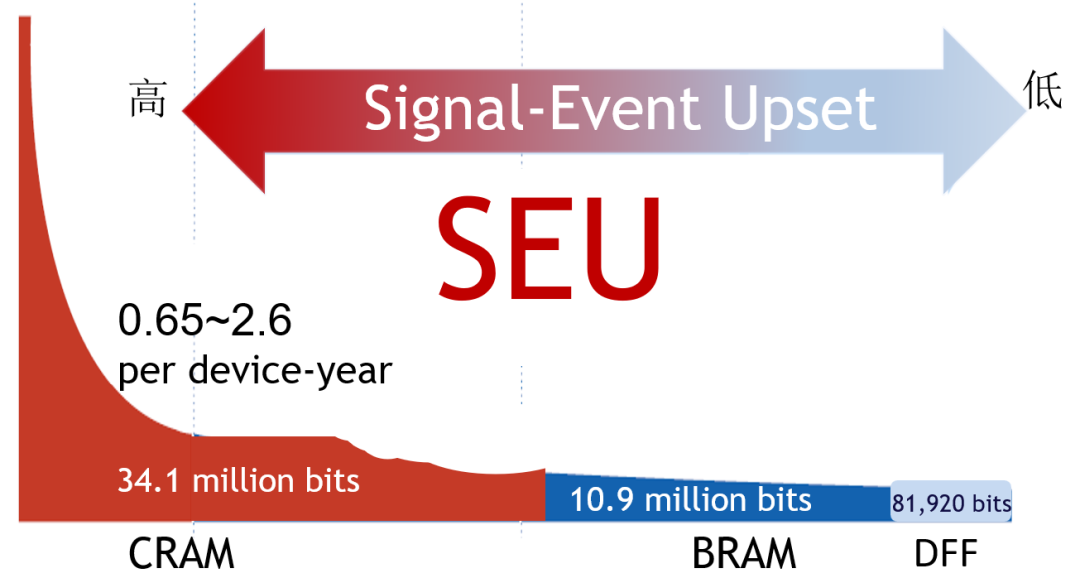

 FPGA芯片内部存储的主要数据类型

Source：Compendium of XRTC Radiation Results on All Single-Event Effects Observed in the Virtex-5QV, 2011，Xilinx

并将2000年和NASA推进器试验室(JPL)在建立的单粒子效应联盟(Single-Event Effects Consortium, SEEC），正式升级为面向境内联盟成员开放的商业化组织，共同研发和使用该大型专用测试设备。

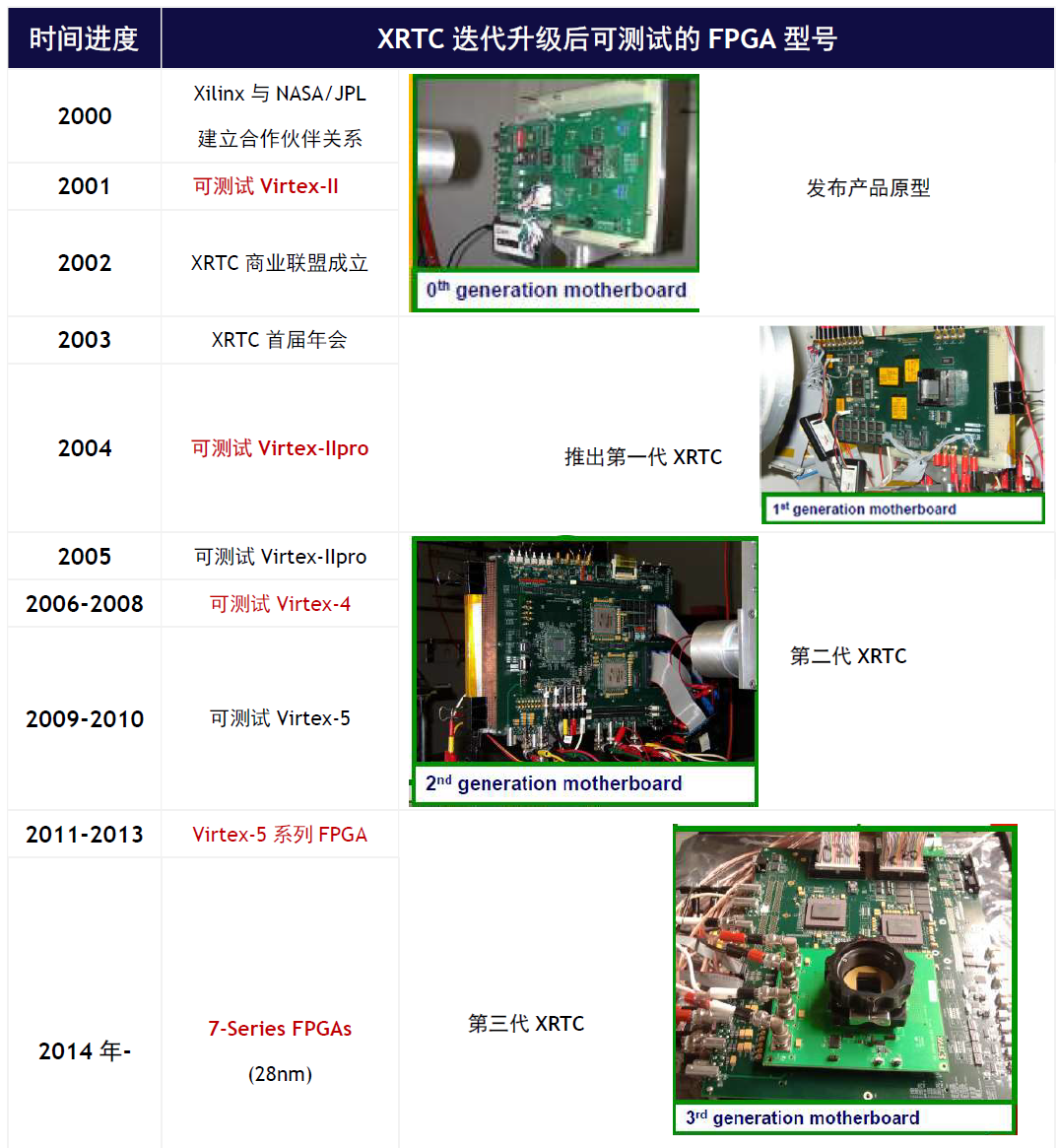

XRTC设备共有两大核心组件，对硬件进行位流故障注入的日常回归测试，以及破坏性测试的辐照试验模块。

Source：中国电子科技集团第XX研究所“大容量FPGA故障注入测试工具(ViewAll软件)单项论证报告”，2017

按照赛灵思公司在年度质量报告提供的数据，在2011年时，已经服务了境内超过100家联盟成员单位。

其巨大的经济价值主要体现在：

• 分摊昂贵的测试成本

  系列FPGA待测器件往往异常复杂，特别是军用Q系列、宇航级QR，代价高昂

• 为不同领域的联盟成员引入专家和培养人才

  随着大容量、高性能FPGA设计更为复杂，测试难度随之增大

• 为航天航空、防务领域提供应用设计和工程实现等支持

  帮助客户应用最佳实践，更高效地调试，解决问题并加强客户对 Xilinx 技术的理解

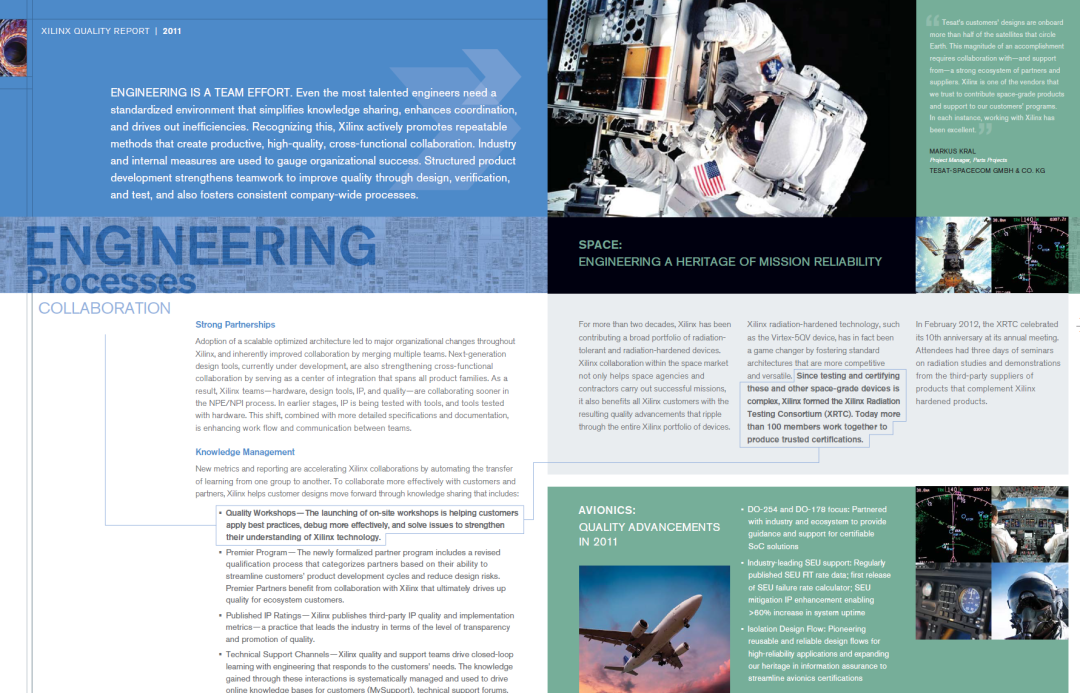

Source：Quality Report，Xilinx, 2011

在对可靠性需求最高的航天领域，日常性硬件故障注入测试，目的是获取更精准的动态翻转截面数据等用途，是行业“黄金法则”、辐照试验不可或缺的补充。

在其它安全关键领域，厂商也提供相应的工具或技术手段。

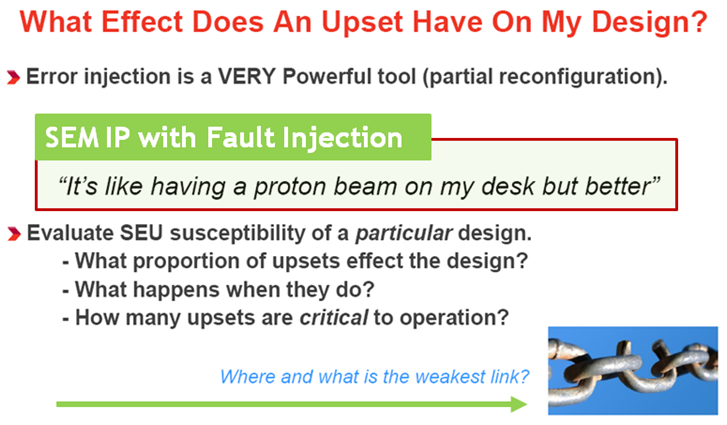

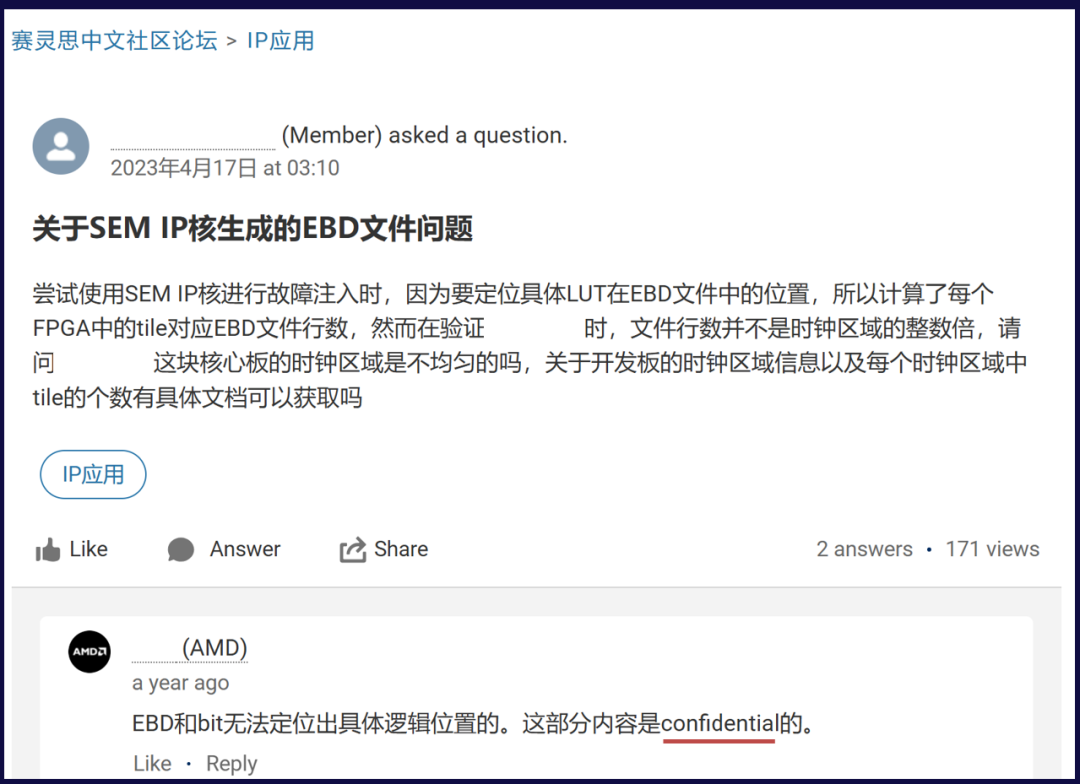

赛灵思公司的软错误缓解IP核(SEM IP)。

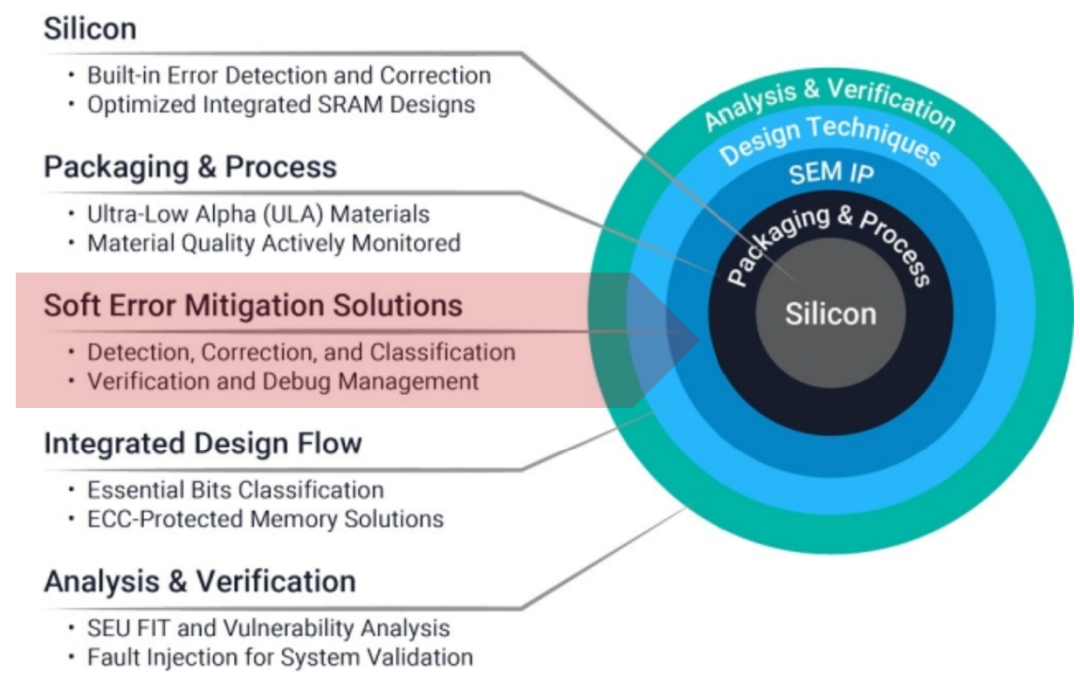

芯片厂商视角下的技术保障措施

Source：Xilinx

按照其使用指引，除了用于融入设计之后对CRAM数据的在线监测和修复之外，也可以像桌面型的“辐射源”一样，进行硬件故障注入，对配置硬件电路的位流数据，进行回读回写。

用于非破坏性的日常回归测试。

而且更好。

Source：A Practical Look at SEU Effects and Mitigation for Safety,

Certification & Security，Xilinx

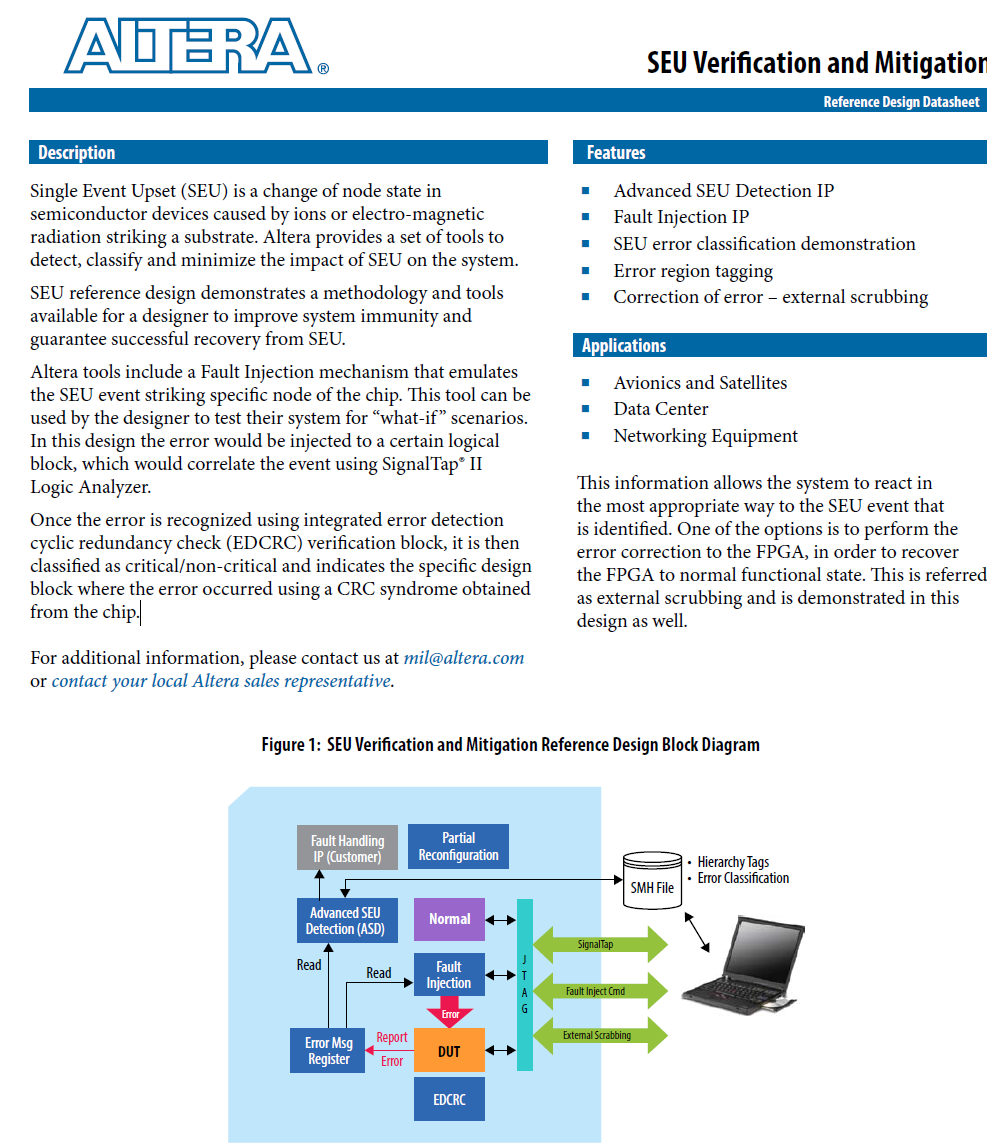

第二大厂商Altera，面向以下行业用户，也提供类似同款工具。

■ 数据中心(Data Center)

■ 网络设备(Networking Equipment)

■ 航空电子和卫星(Avionics and Satellites)

Source：Altera，2014

在航空等重要且关键领域应用，更有“双V”验证之说。

作为系统工程的核心思想，借用朱亮博士在科学网博客上的科普解释。

• Verification，中文翻译验证，把事情做对，do things right

• Validation，中文是确认，就是做对的事情，do right things

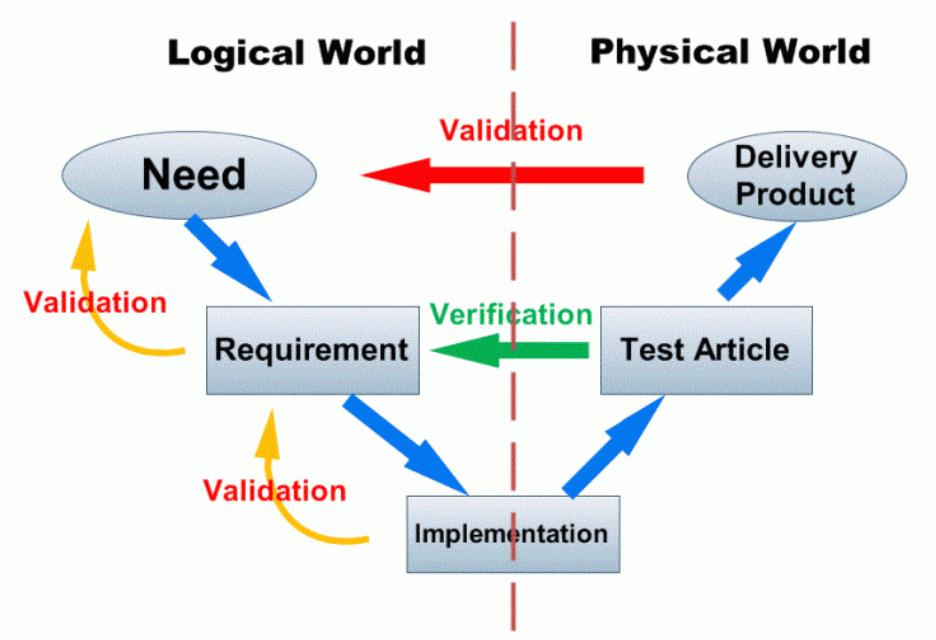

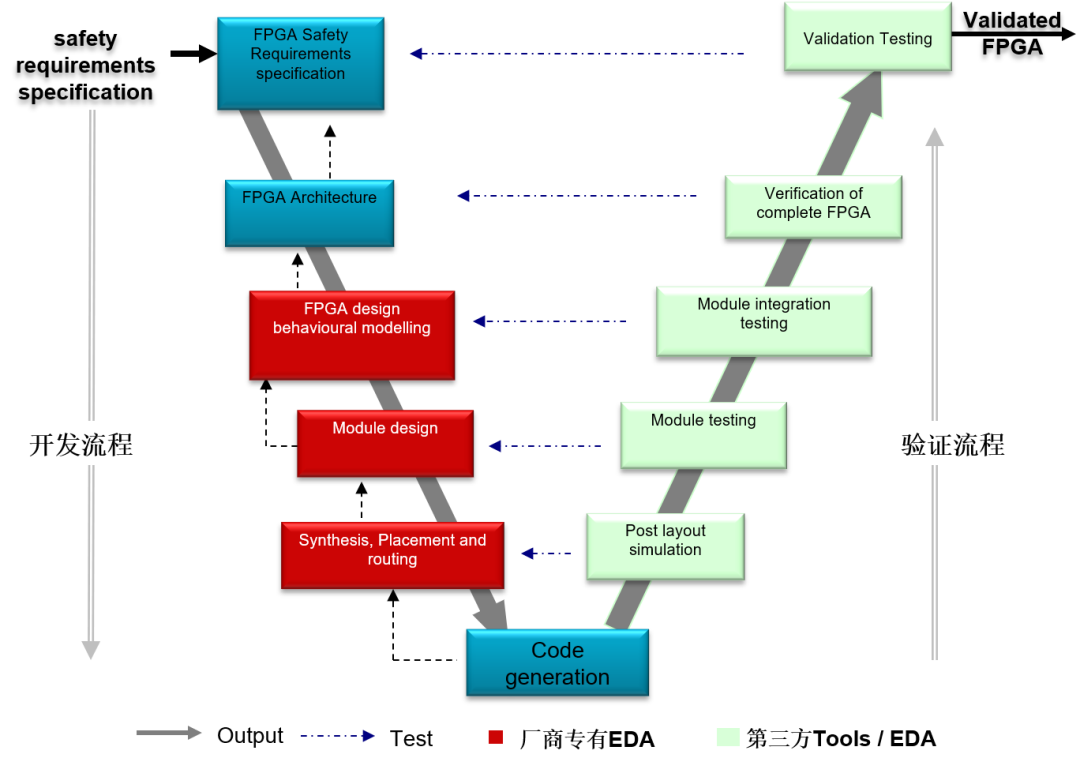

  简化版的双V验证确认开发流程

source：https://blog.sciencenet.cn

左边是数字逻辑世界，右边是芯片物理世界。

在FPGA行业，数十年来，从源码到网表，已经诞生了诸多公司，提供各种EDA工具和解决方案，剩下为数不多的创新机会，就在驱动芯片硬件运行的位流级别(二进制数据)的专用EDA软件。

在包括汽车电子在内，FPGA设计流程的各个级别进行测试验证，以保证功能安全需求。

FPFA Development Lifecycle – IEC61508

source：FPGA Development IEC61508 and ISO26262，Xilinx，2014

实物级别的硬件(Hardware)故障注入测试，因与芯片底层的物理结构密切相关，对于用户，都是“不可见”的黑盒子。

设计开发阶段，在各个级别开展故障注入进行验证，成为通行且有效的方法。

比如欧洲宇航防务集团的FPGA开发流程中，从芯片硬件电路结构设计(Static Design)后，分别对硬件电路行为设计(Dynamic Design)的故障处理逻辑，综合后网表(硬件电路设计结构)、硬件安全解决方案有效性(TMR)进行故障注入测试。

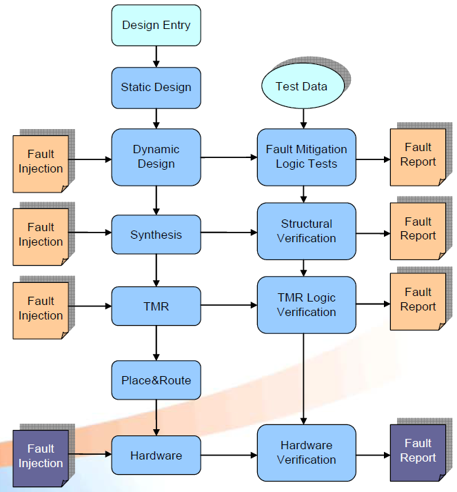

FPGA在安全关键领域应用开发和故障注入测试流程

Source：EADS Astrium

已经用了双模、三模等设计加固措施，难道还需要对硬件做故障注入？

或者我们的设计需求没有那么高，也需要做类似的测试验证？

就像三星网络安全专家Victoria Coleman所言，再严密完备的设计开发流程，不是产品本身的结果负责。

更多只是对生产过程的保障。

用户所能做的，只能是更多的验证。

Source：XRTC Use of Fault Injection to Simulate Upsets

in Reconfigurable FPGAs, Xilinx, 2009

服务于设计阶段的FPGA硬件故障注入，与源码和网表阶段的方式相比，更接近实际运行情况，具有低成本、高效率等应用优势。

比采用破坏性的物理验证方式，更省成本比软，可获得性更高。

比软件仿真方式更有效率。

彼此不是竞合关系。

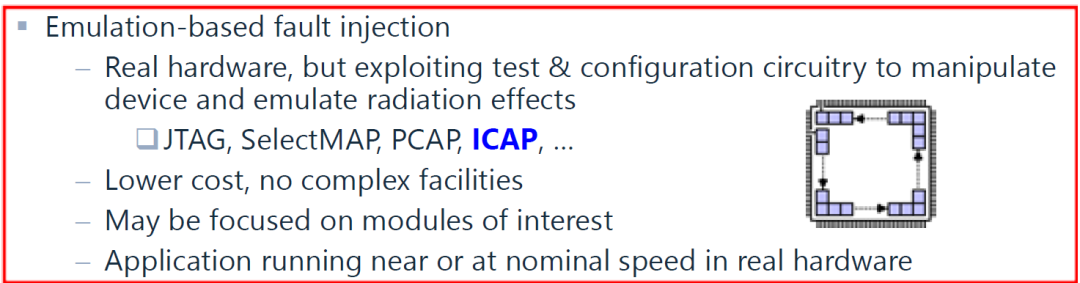

Emulation-based fault Injection

Source:Enhancements on Fault Injection for Xilinx 7 Series

and UltraScale + SRAM Based FPGAs,2023

一直走在异构计算、硬件加速最前沿的EDA行业，率先创造硬件仿真(Emulation)新词。

在数字仿真器和FPGA原型验证之间，既开创了新的EDA服务品类，也打开了一个全新的市场空间。

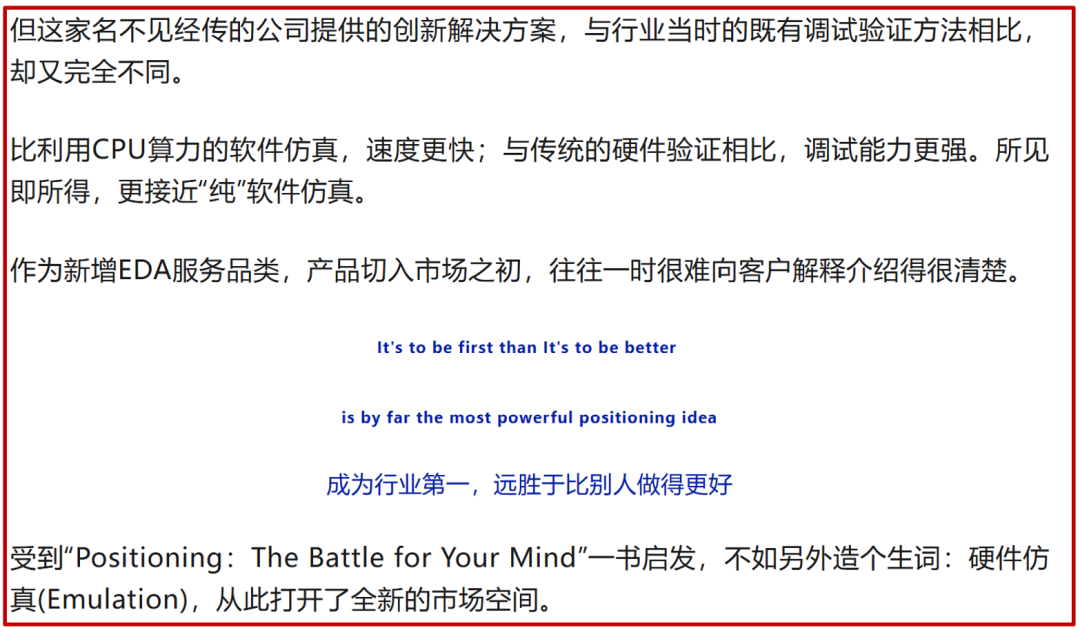

1988年成立的Quickturn公司（已被Cadence并购），作为首家提供专业硬件辅助验证服务的鼻祖，其最先使用的，是只有6000个逻辑门的XC3090 FPGA。

通过把多块FPGA组装成一个硬件平台，可支持数万门规模的IC设计。

创新无处不在、无中生有的硬件仿真Emulation

Source：行业往事：天下武功，皆出少林，复及科技，2023

技术加速发展且趋向普惠，EDA也不例外。

近年来，随着航天航空、军工、汽车电子等领域对IC设计的安全需求，领先的EDA厂商，在整个服务链条中，为用户提供的数字工具，在各个级别进行故障故障注入测试验证。

比如西门子的fusa解决方案。

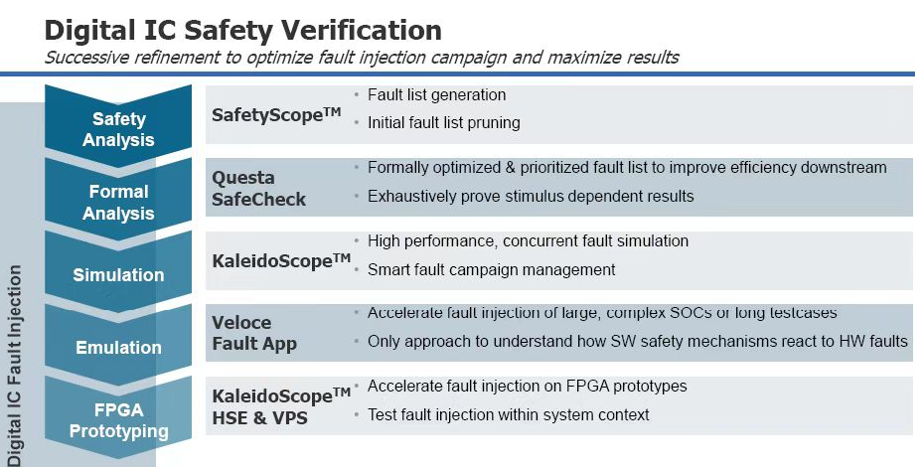

Digital IC Fault Injection

Source：Siemens EDA，2023

原先只有非常昂贵硬件仿真平台，才具备的诸多先进软件功能，也逐渐并平移或延展至FPGA原型验证系统，如故障注入加速功能。

在很大程度上，提供EDA硬件辅助验证服务，与FPGA芯片进行数据交互的诸多软件功能，与芯片厂商的专用EDA工具，技术同源。

除了赛灵思之外，阿尔特拉为重新争夺市场份额，2020年时，为旗下大容量FPGA，新推出寄存器的读写功能。

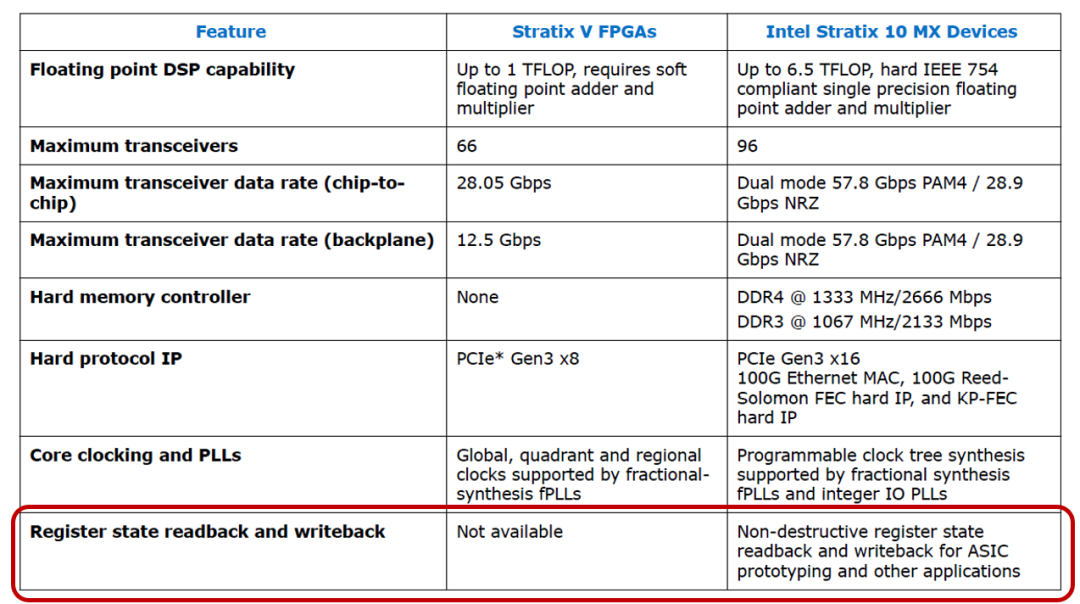

Register state readback and writeback

Source：S10-MX OVERVIEW，Intel， 2020

借用国产FPGA领先厂商资深高管边总的话说，所谓硬件故障注入嘛，都可以看见信号了，不管是改写0还是写入1，还不是随手的事？

人狠话不多，足够简明扼要。

与突出SEU免疫功能，主打低功耗立足江湖的Microsemi公司，不谋而合。

• Observability：对芯片内部数据的全可观测能力

• Controllability：对FPGA运行状态的可控制能力

Source：为什么选择FPGA而非MCU，张银凤， 2024

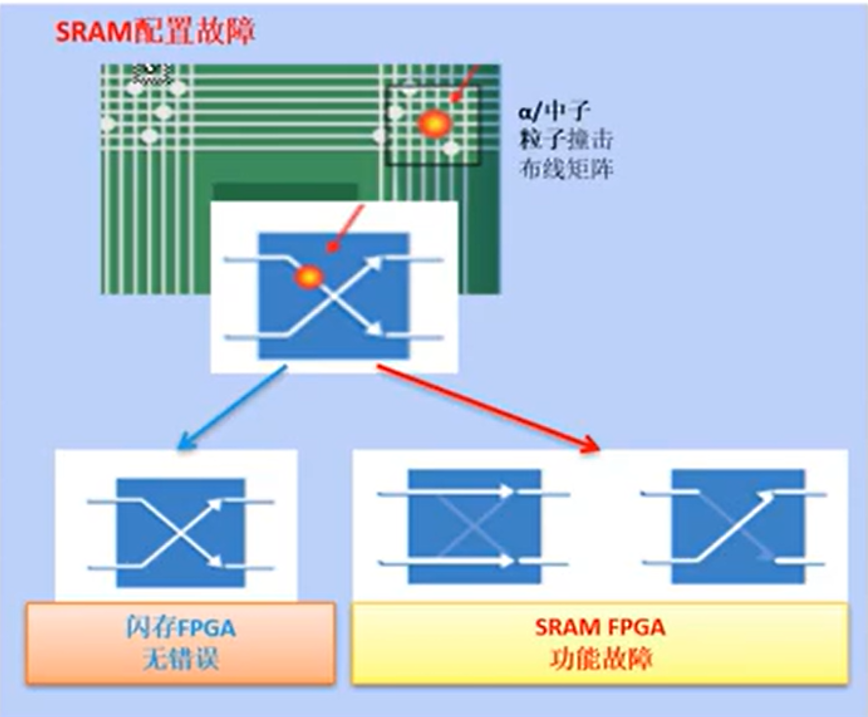

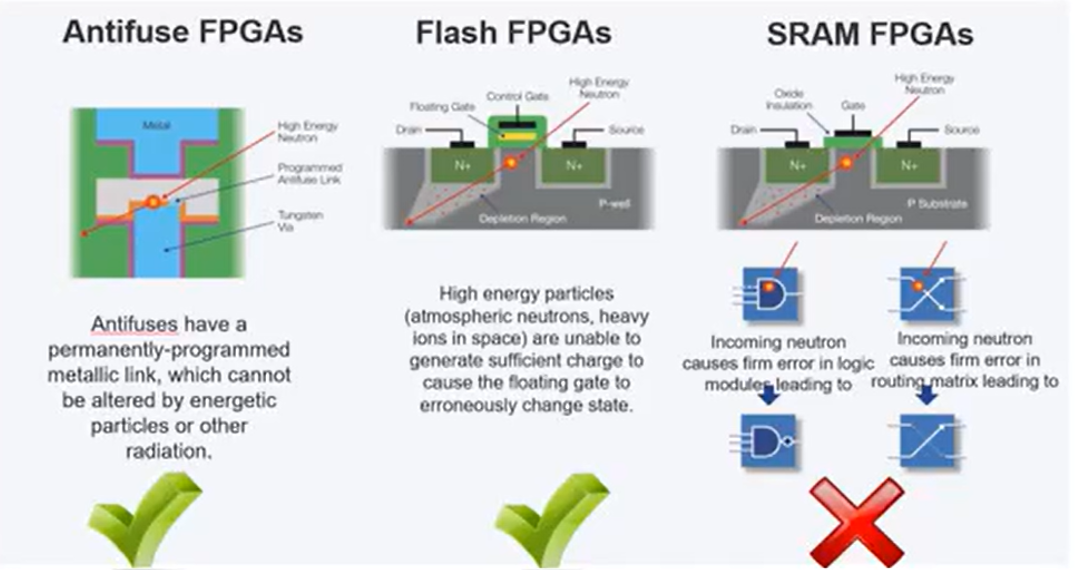

与SRAM型FPGA相比，SEU免疫的芯片(反熔丝、闪存等)，其安全性和可靠主要表现为不受“配置翻转”影响。

• 无配置刷新(Scrubbing)

• 也无需三模冗余(TMR)

前者可能因大气中子、辐射等外部运行环境因素，有可能出现功能故障，所以需要检测配置错误，并进行在线刷新。

Source：Microchip， 2024

应用编程难度大、开发周期长、从业人员少，是FPGA行业长期的共性难题，不仅限于大容量先进芯片。

2016年，Microsemi借鉴硬件辅助验证市场的成熟经验，面向旗下的中小规模器件，正式推出先进的调试解决方案。

现在已扩展到支持包括反熔丝在内的更多芯片型号。

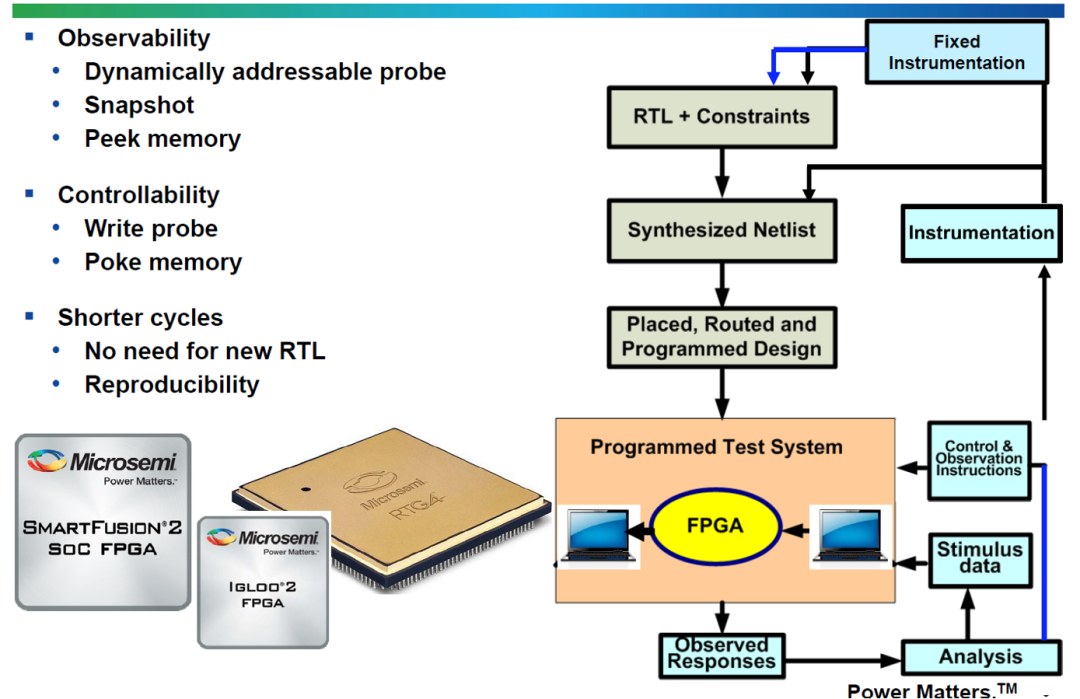

Microsemi Debug Solution

Source：Spatial Debug & Debug without re-programming in Microsemi FPGAs,

Systems Validation Group, Microsemi， 2016

2020年后，该工具的迭代速度明显加快，持续升级更为频繁。

比两大头部厂商走得更早，也更远。

收购了该公司的微芯科技(Microchip)，最新市值曾摸到501.7亿美元的新高度，约3660亿人民币。

天然具有硬件基因的FPGA，在行业头部公司的创新尝试中，在设计输入端越来越向软件靠近，争取更多的工程师，也能上手使用。

如赛灵思的Vitis，英特尔的OneAPI等。

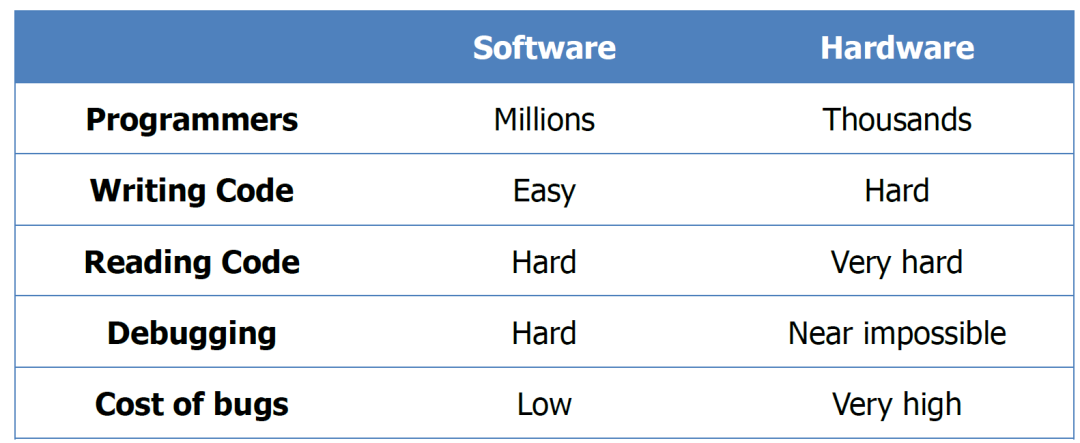

How is Hardware Different from Software?

Source：Silicon Compilers -Version 2.0,DARPA

以高性能著称的SRAM FPGA，从上世纪80年代的因仿真加速而生，到异构计算时代的算力加速而兴，再到现在的AI加速而盛，已进入到不惑之年。

虽然赛灵思公司创立之初，主要面向仿真和教育市场，但如今包括其它各个厂商在内的芯片，已被广泛用于生产各种产品和系统。

既是半导体行业的创新先锋，更是老而弥坚的沙场老兵。

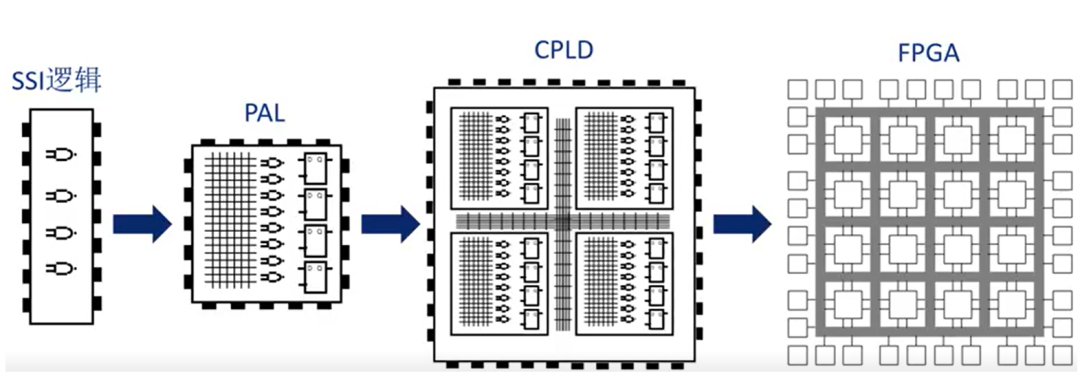

FPGA芯片的发展演进路径

不管是在地面，还是遥远的太空，特别擅长于图像、视频等非结构化的数据流处理。

碳基智能的人类，一直努力追求的硅基智能，进入信息化社会后，从马力到算力，从瓦特到比特的进程，驶入快车道。

只要摩尔定律演绎的现代奇迹还在继续，FPGA就有独特且不可替代的巨大价值。

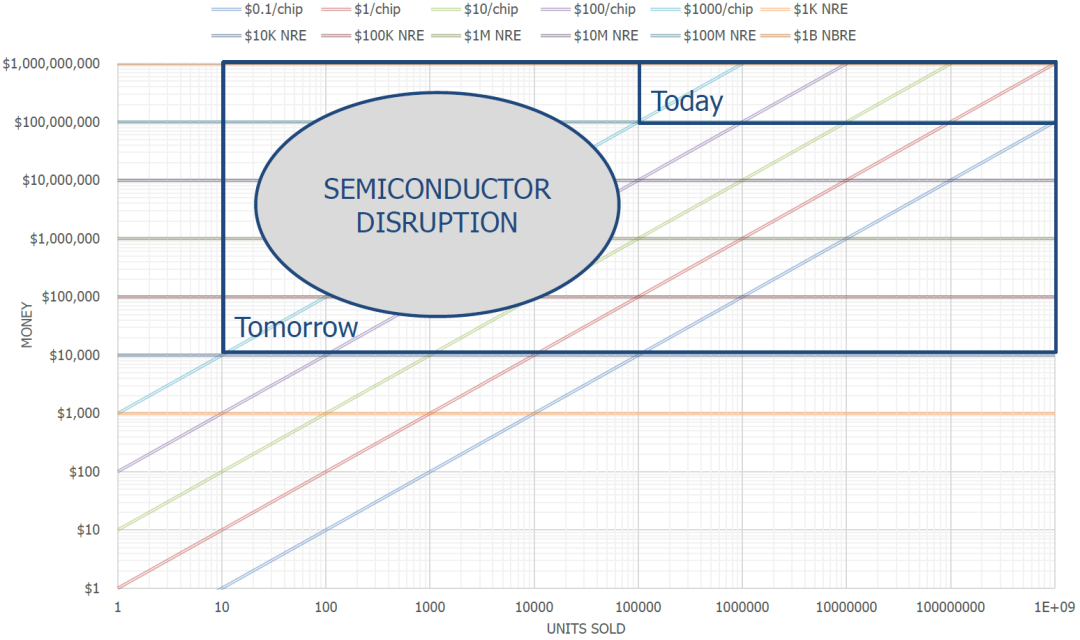

越来越昂贵的流片生产制造成本

Source：Assessing IDEA Difficult Levels

FPGA芯片，就像是侏罗纪早期就存在的鲟鱼，人工培育后的可食用品类，加工打理很费劲，但味道无比鲜美。

绝对的高鲜高蛋白。

半导体行业，具有通用芯片和专用芯片的钟摆效应，使得半定制化的FPGA，正迎来市场和技术形成共振的黄金发展时期。

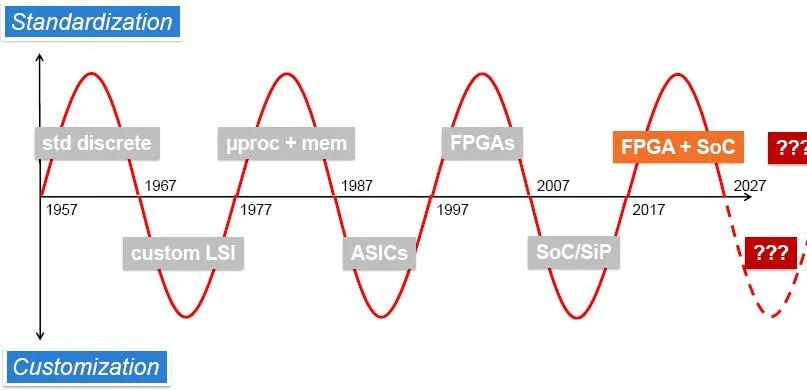

ASIC & FPGA trends wave

Source: Dr. Makimoto

各个行业都会经历数字化、自动化，然后智能化。

人工经验不可复制，难以规模推广使用。

先进易用的EDA工具，是用户得以降低经验门槛，减少不确定性的利器。

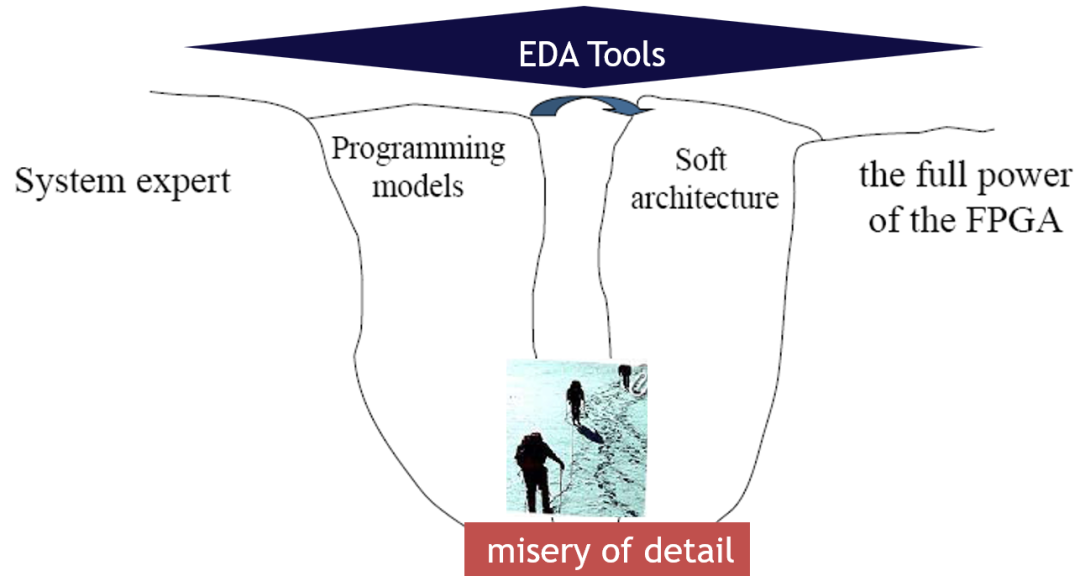

Domain Specific Flow

Source：User focuses on application, including system performance, Xilinx, 2006

道阻且长，行则将至。

就像赛灵思早在2006年说的那样，不管是用于日常调试，还是安全验证等高级应用，您所需要的，仅是一款合适的工具。

告别硬件底层细节的痛苦，加速取得成功。

省钱赚钱两相宜(Save Money&Make Money)。

全文完，感谢您的耐心阅读。
