一、工程的创建

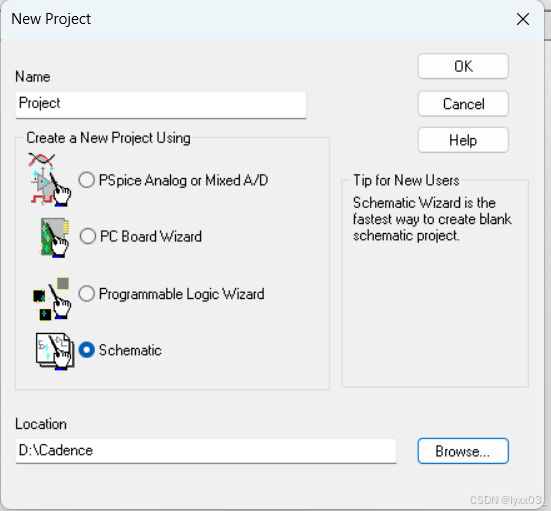

File ——> New ——> Project

修改工程命名和保存地址

 二、原理图的创建

1、新建原理图

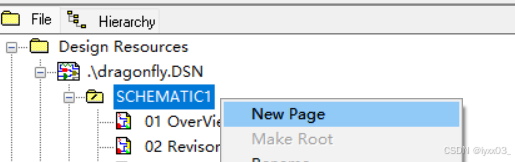

SCHEMATC1 -——>右键——>newpage

2、修改原理图命名

右键原理图——>rename

3、设置原理图边框

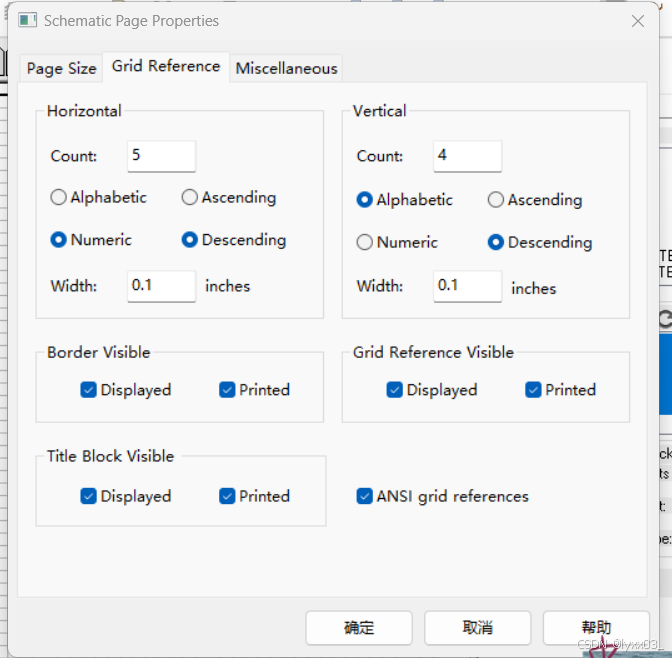

Options ——>Schematic Page Properties——>Grid Reference

 Border Visible是边框设置 Displayed-显示 Printed-打印

4、设置栅格

Options ——>Preferences——>Grid Display

Visible设置是否可见；Dots是点，Lines是线

5、新建原理图库

File ——>New——>library

先在工程文件夹中新建三个文件夹sch（原理图）、pcb、pcblib（pcb库），将library（原理图库）放在sch中，将原理图也保存在sch中，打开sch文件夹如下图所示

从上到下分别是

.DSN——原理图文件

.opj——原理图工程（双击该文件打开即可）

.DBK——原理图文件的备份

.OLB——原理图库

 三、器件和添加和绘制

1、添加器件

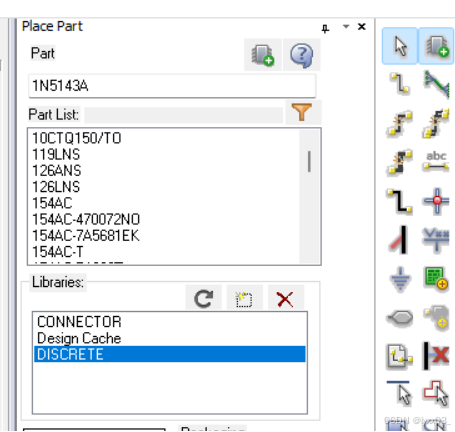

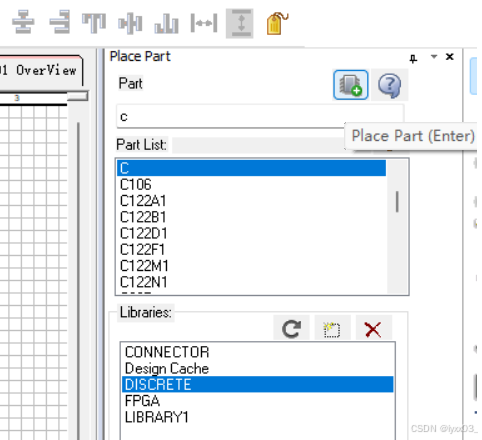

点击右上角图标放置器件，libraries是元器件库，点击中间按钮可以添加库（叉号左边的那个）

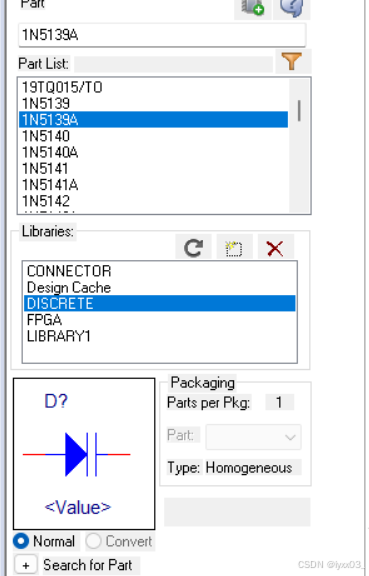

其中discrete是分立器件，点击器件下面会出现一个缩略图，选择需要使用的器件即可

 也可以在搜索框中搜索想要的器件，点击Place Part或按快捷键enter选中器件

2、绘制元器件（以电阻为例）

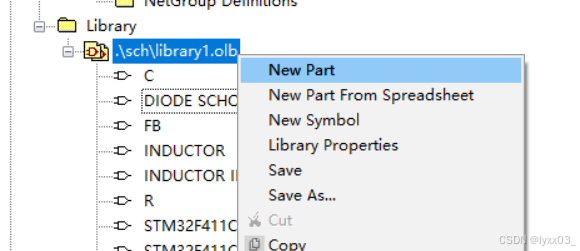

①右键原理图库——>new part

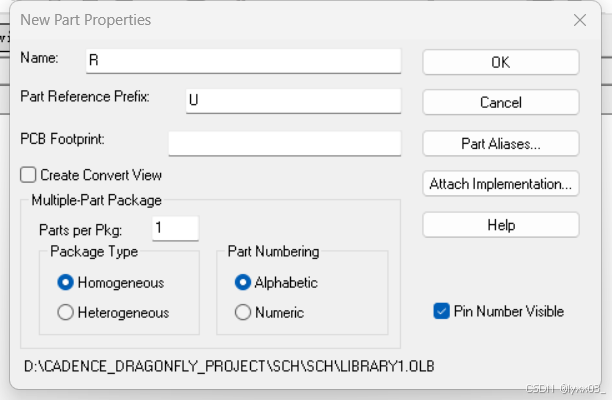

Name：设置器件命名

Part Reference Prefix：设置位号

PCB Footprint：封装

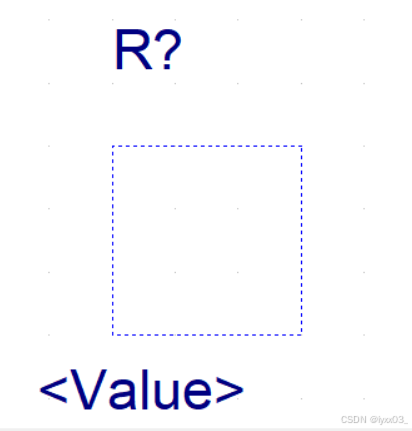

确认以后如下图所示



拖动调节框格的大小，选择合适的尺寸，一般绘制元器件不要画的太大

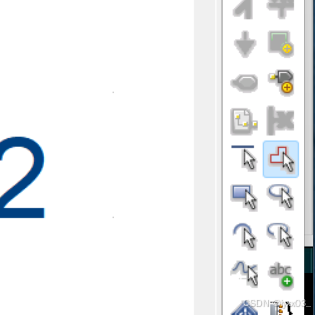

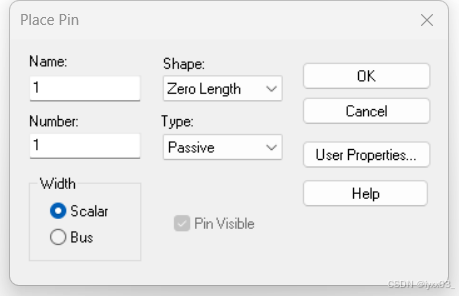

 ②放置引脚：Place——>Pin或点击右侧工具栏里面的



 ③设置线条是否吸附栅格

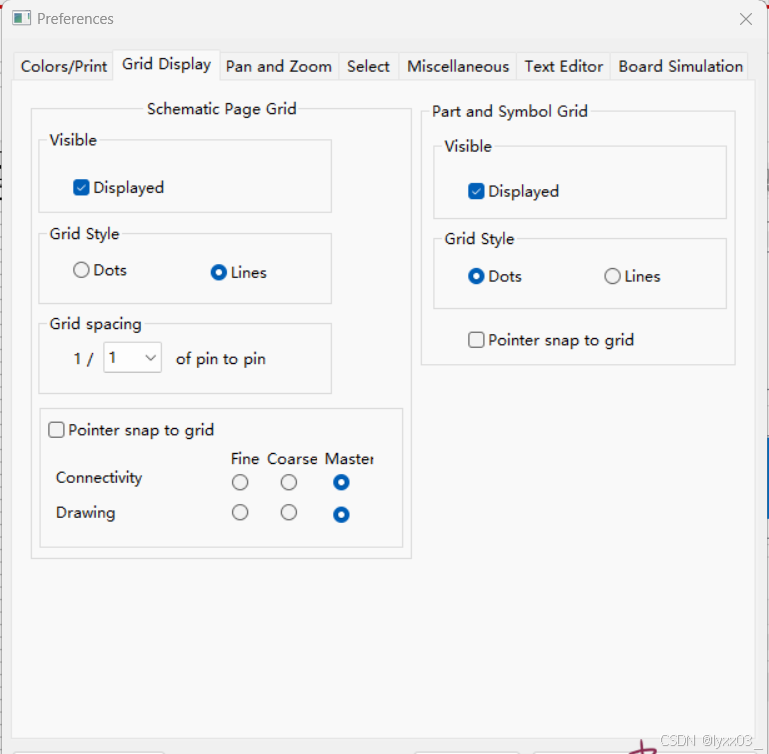

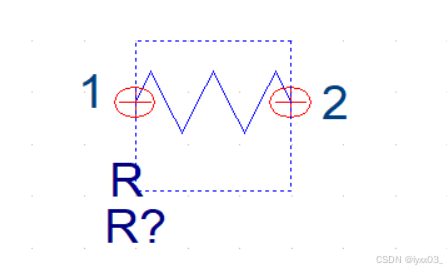

Option——>Preference——>Grid Display 选中Pointer snap to grid意味着摆放东西只能吸附在栅格上，不选中即不吸附，画完如图所示

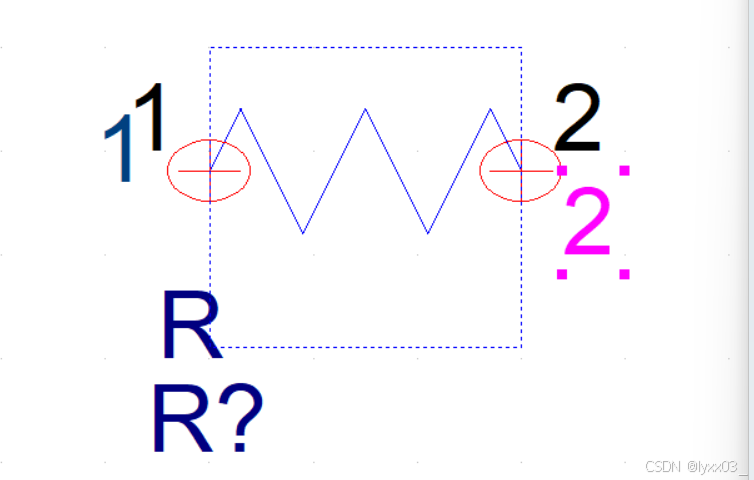

 可以设置不显示引脚号码Options——>Part Properties——>Pin Number visible

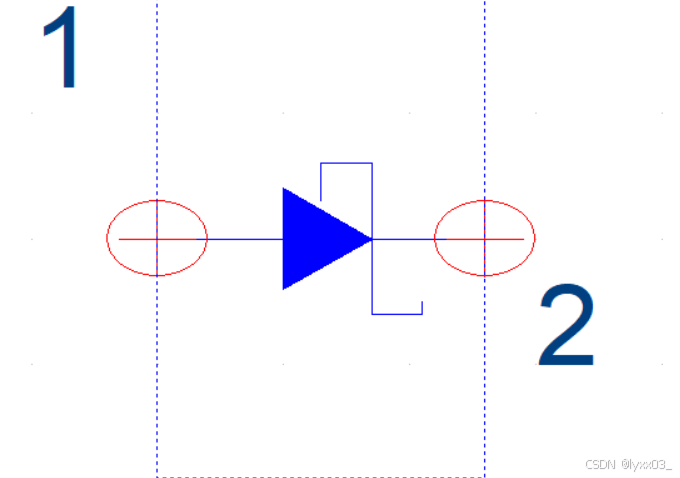

3、实心三角形的绘制

点击place-polyline可以一笔画出封闭图形

当绘制三角形时，按住shift，这样转折角就不是直角了

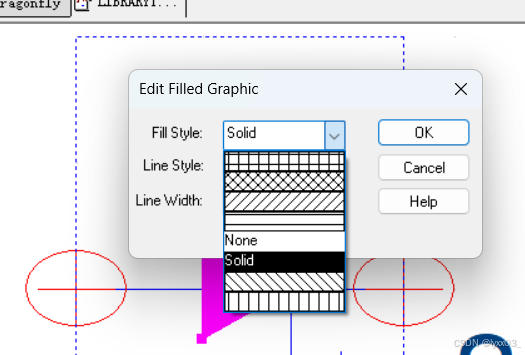

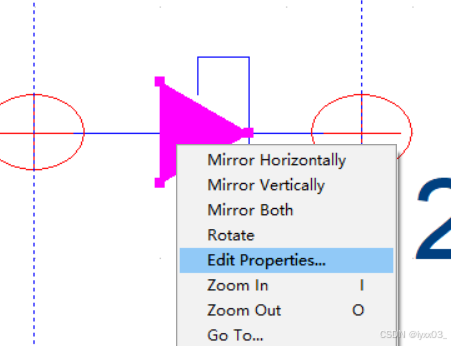

右键三角形-Edit Properties-Fill Style 选择Solid
