下载路径：电路精灵

离线模式就可以用，不用登录

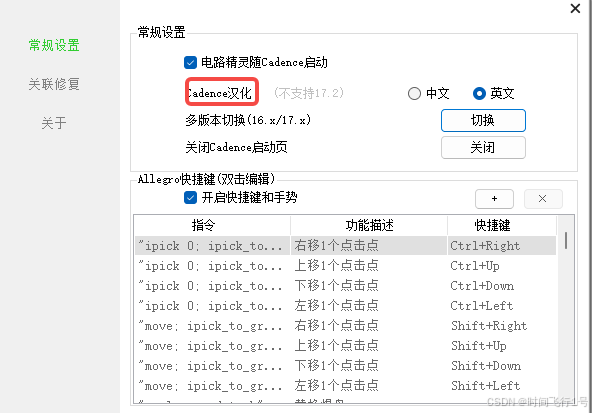

在这里插入图片描述设置里有个汉化，有这个需求可以汉化
在这里插入图片描述

评审

没用过
在这里插入图片描述

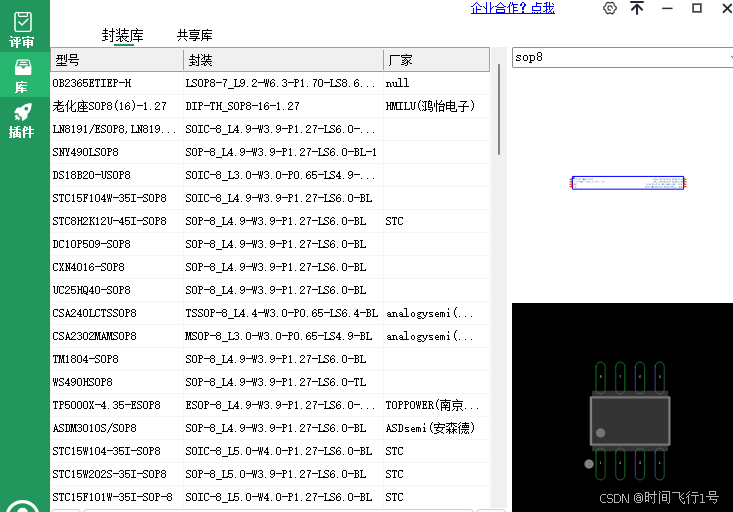

库

没用过，都自己建
在这里插入图片描述

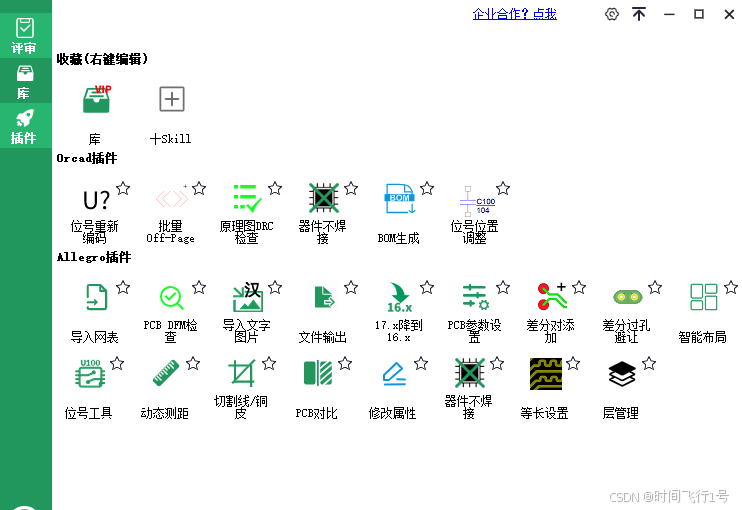

插件

orcad插件

画原理图用得上
在这里插入图片描述

allegro插件

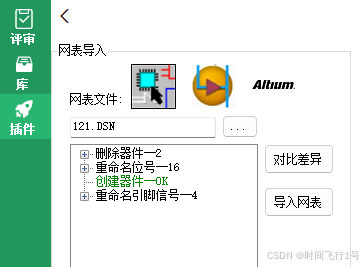

导入网表

很适合同模块变更位号，PCB想直接借用的项目
在这里插入图片描述
选择原理图路径，点击 对比差异，再导入网表
在这里插入图片描述

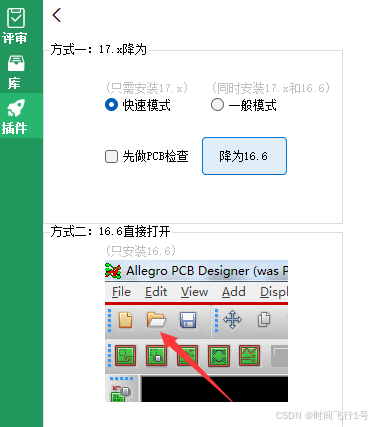

17.x降到16.x

操作很简单，降的PCB后缀有_16x

在这里插入图片描述

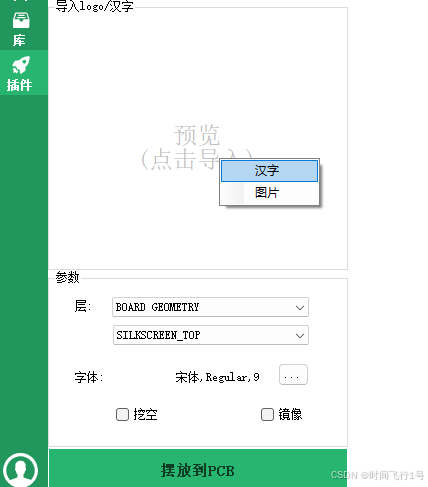

导入文字图片

这个很好用，输入汉字，选择层，字体大小，摆放到PCB
在这里插入图片描述

智能布局

在这里插入图片描述

差分过孔避让

在这里插入图片描述

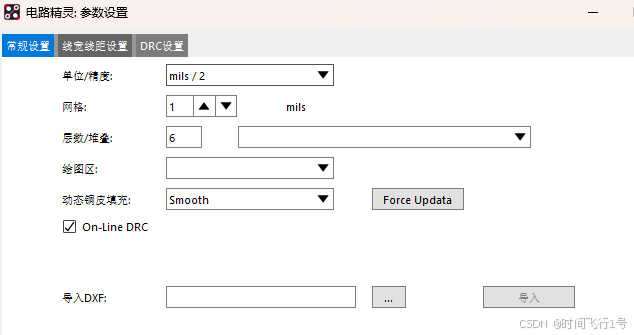

PCB参数设置

在这里插入图片描述

文件输出

在这里插入图片描述

PCB DFM检查

在这里插入图片描述

差分对添加

在这里插入图片描述

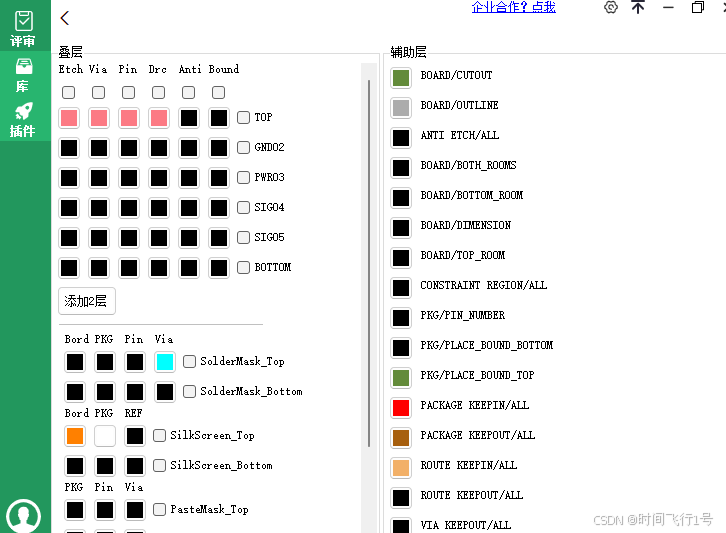

层管理

在这里插入图片描述

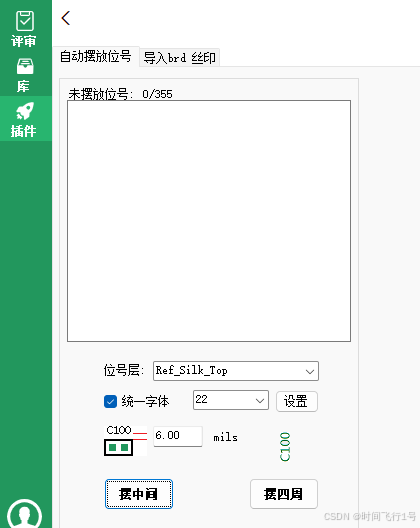

位号工具

allegro自带的label tune就很好用
在这里插入图片描述

动态测距

allegro就可以完成，这个功能非必要
在这里插入图片描述

切割线/铜皮

allegro也能完成这个操作在这里插入图片描述

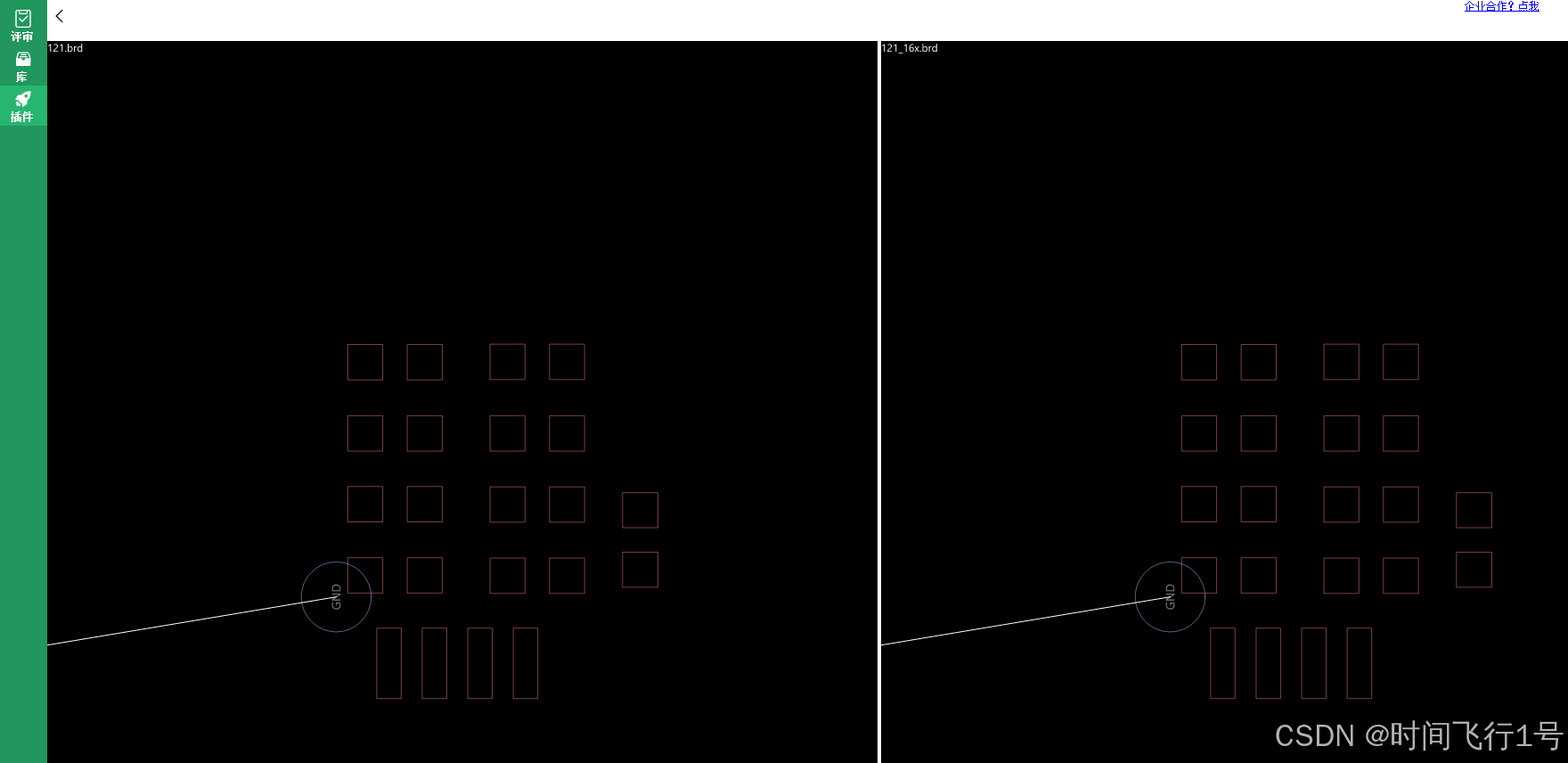

PCB对比

在这里插入图片描述

修改属性

偶尔能用用
在这里插入图片描述

器件不焊接

在这里插入图片描述

等长设置

在这里插入图片描述

有几个还是很好用的，感兴趣的可以试试
