一、绘制器件原理图

1、直接放置各个引脚（以STM32F411CEU6为例）

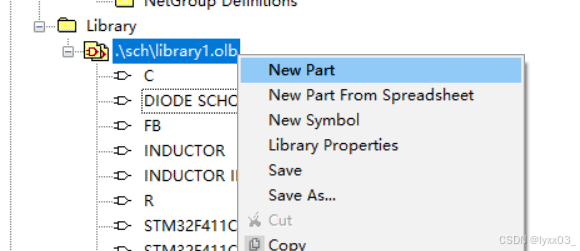

①新建原理图New Part

②在数据手册中找到需要的器件

③根据数据手册放置引脚

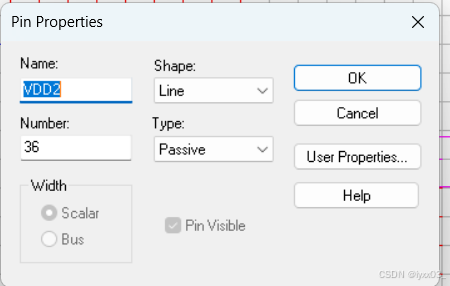

④ 修改引脚名称

⑤绘制完如下图所示

2、利用excel表格绘制器件原理图（以STM32F411CCU6为例）

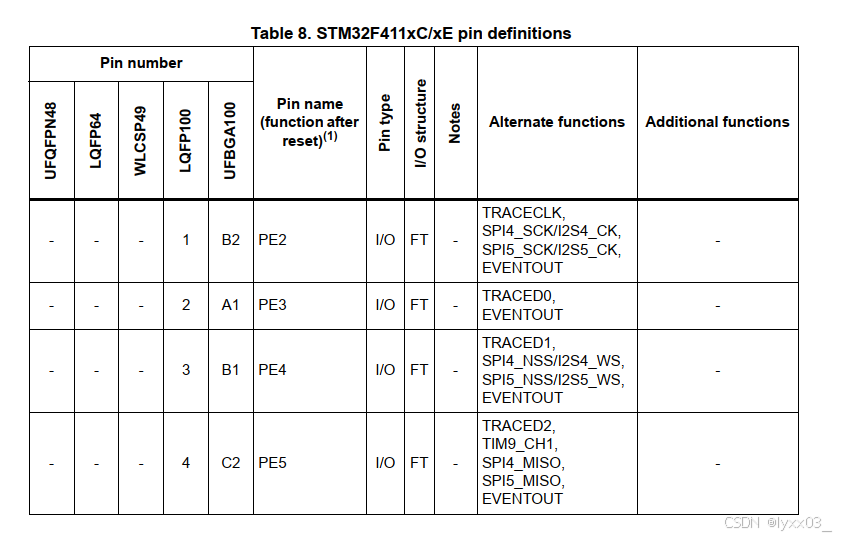

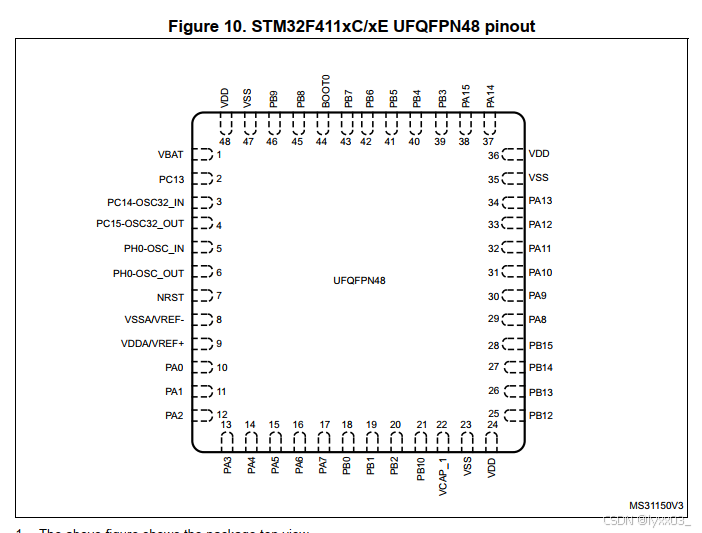

 ①在数据手册中找到该期间的管脚信息表格如下图所示

②将整个表格复制到excel表中，并筛选出需要的管脚信息，删除多余的部分留下管脚号和管脚名称如图所示



③复制该表格，打开cadencce ——>place pin arry

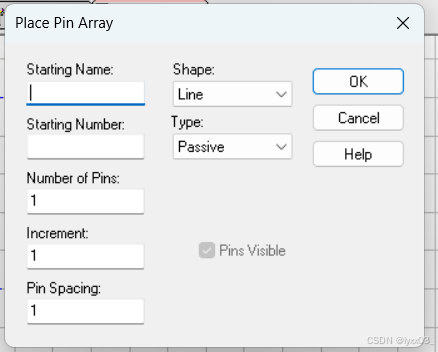

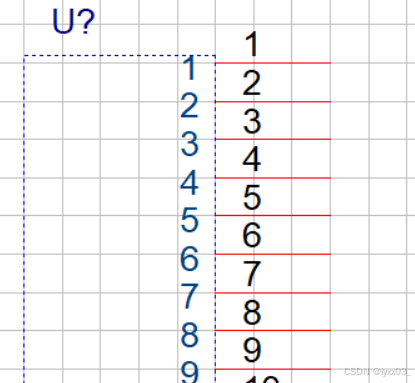

 ④设置好起始引脚的名字和序号，总管脚数和栅格的间距，ok后

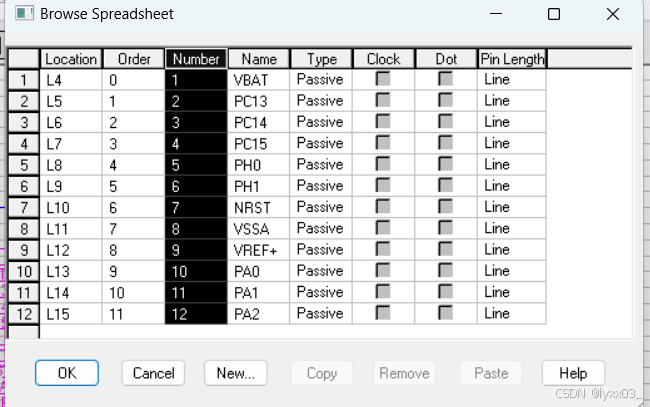

⑤选中所有引脚右键选择edit properties，选中Number和Name将excel中复制的表格粘贴过来

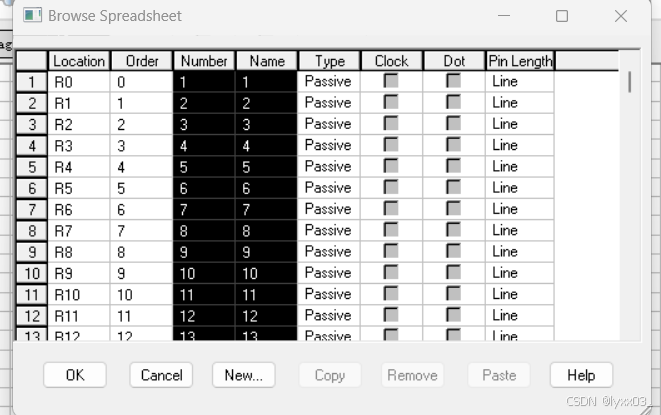

⑥粘贴后如下图所示

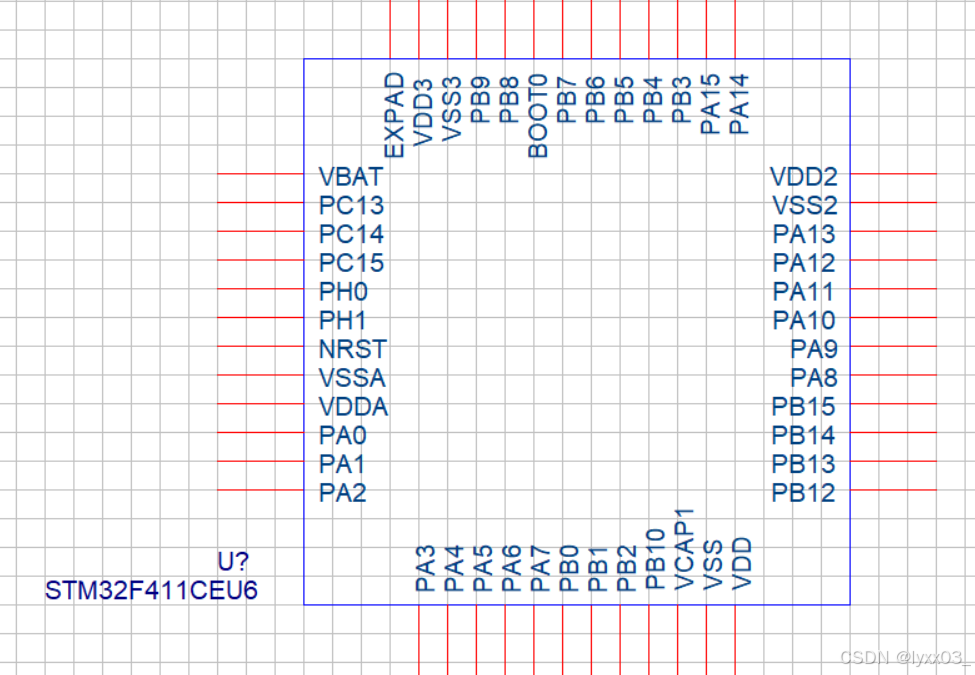

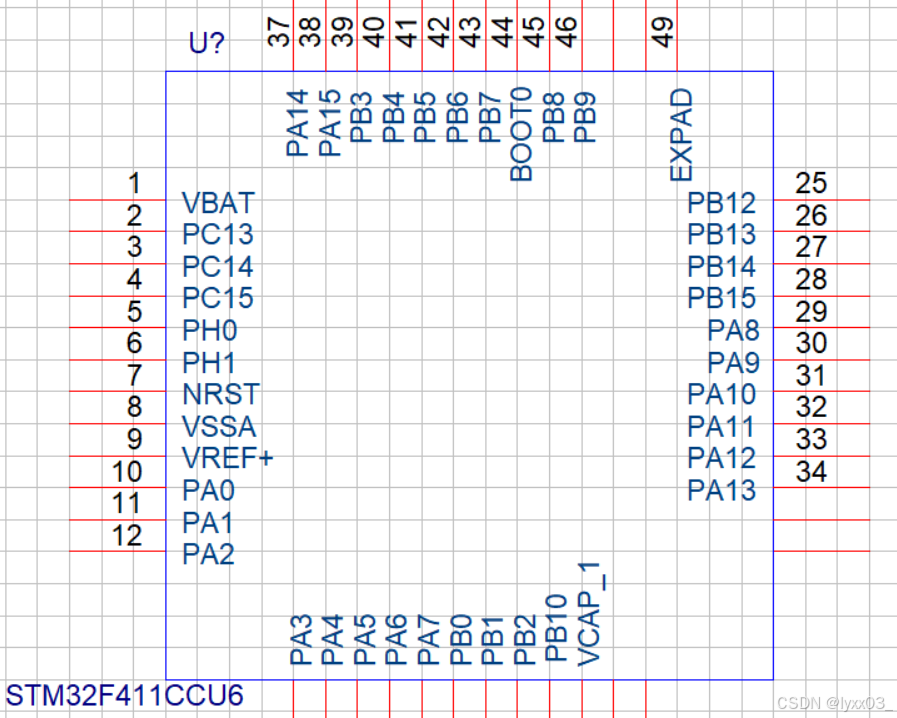

最后调节一下各个引脚的位置即可，绘制好后的器件如下图



两种方法绘制方法都可以，其中第一种方法适合引脚较少的器件，引脚较多的器件使用第二种方法更方便。

二、其他器件的原理图

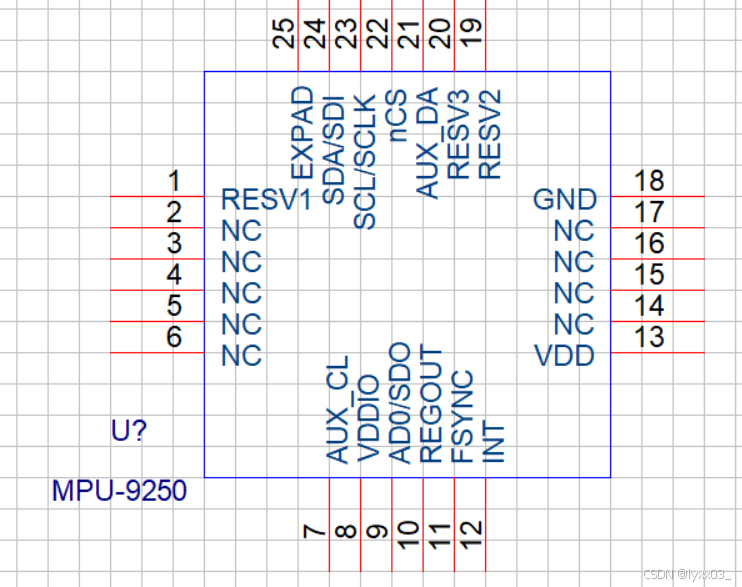

1、MPU9250

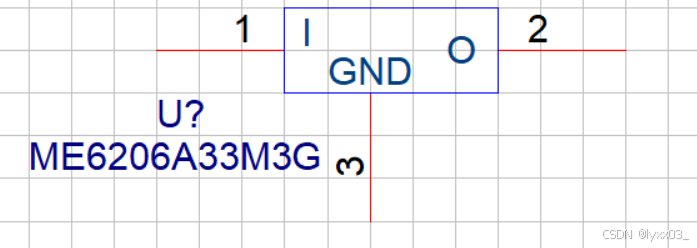

2、ME6206A33M3G

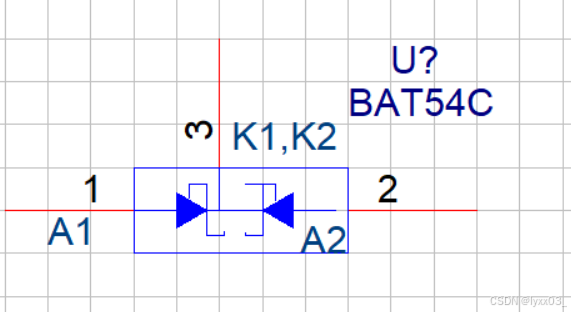

3、BAT54C

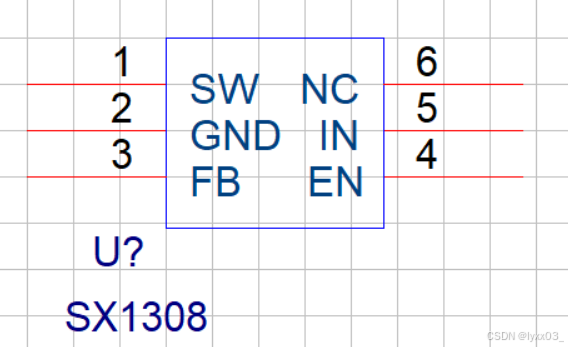

4、SX1308

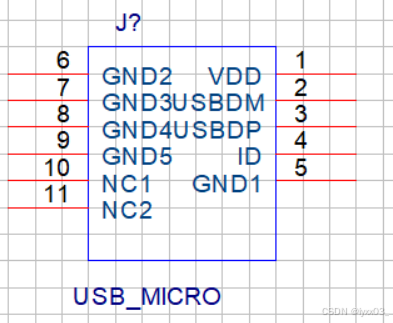

5、USB

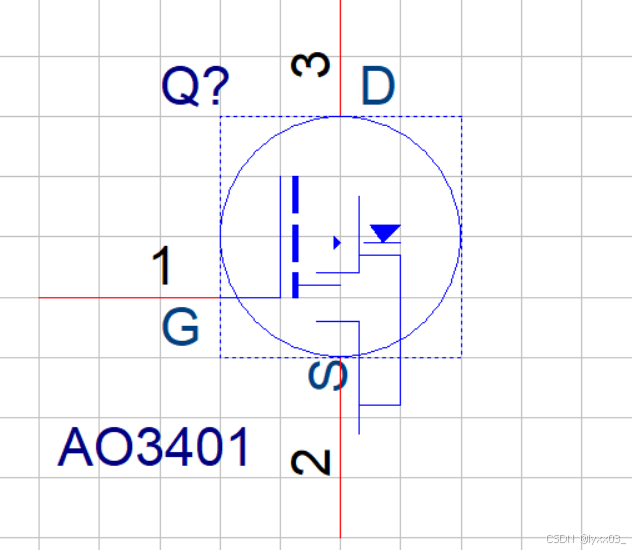

6、AO3401

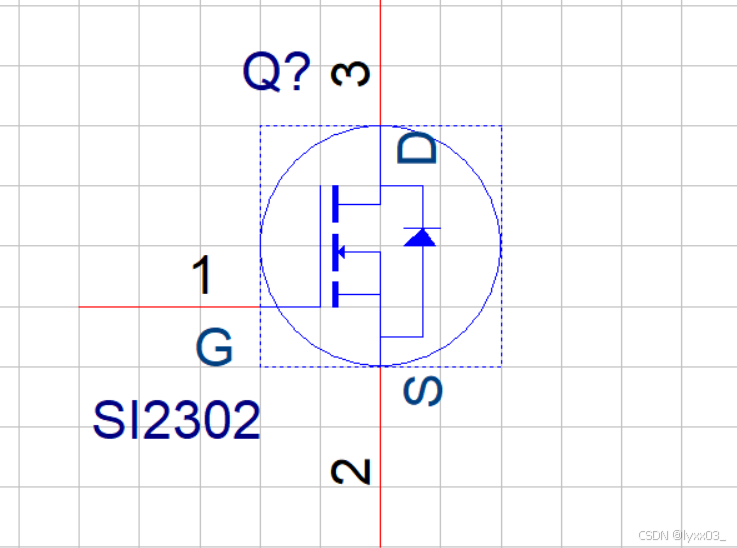

7、SI2302

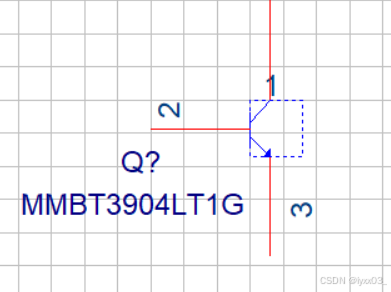

 8、MMBT3904LT1G

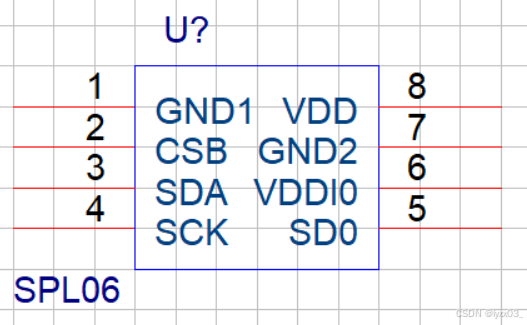

9、SPL06

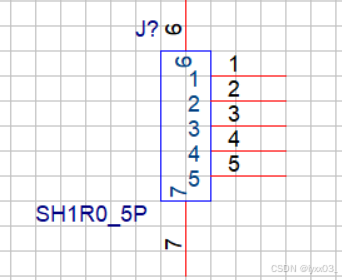

10、SH1R0_5P
