7.4.8.2 3P排针和跳线帽
在我们刚才绘制的原理图中，3P排针分别对接VCC、CS引脚、GND但互不相连，那么我们如何才能让他们连接起来呢？答案是通过跳线帽。
下图就是一个跳线帽，它的内部有金属卡扣，刚好可以插入两个排针。跳线帽可以在排针上插拔，它接在哪两个排针上，就会把两个排针连接起来。
下图也是一种常见的设计，通过跳线帽，我们可以调整电路的工作电压。
对于我们的电路来说，通过3P排针和跳线帽，就可以控制CS引脚接高电平还是低电平。
7.5 38译码器电路实物与数据手册解读
这部分录视频课的时候再写吧，要对照电路板实物。这部分录视频课的时候再写吧，要对照电路板实物。
7.6 245信号放大电路设计
7.6.1 新建图页
右键点击Schematic1，找到“新建图页”并点击。
让后将新的图页重命名为245信号放大电路。
7.6.2 元器件选型
7.6.3 绘制原理图
这一部分没有用到新的元器件，因此请先不假思索地绘制出下面的原理图。
7.7 245信号放大电路实物与数据手册解读
这部分也是到录的时候再写吧
7.8 原理图DRC
在DRC全部通过后，再进行后面的学习。
7.9 PCB元件布局
7.9.1 从原理图导入变更

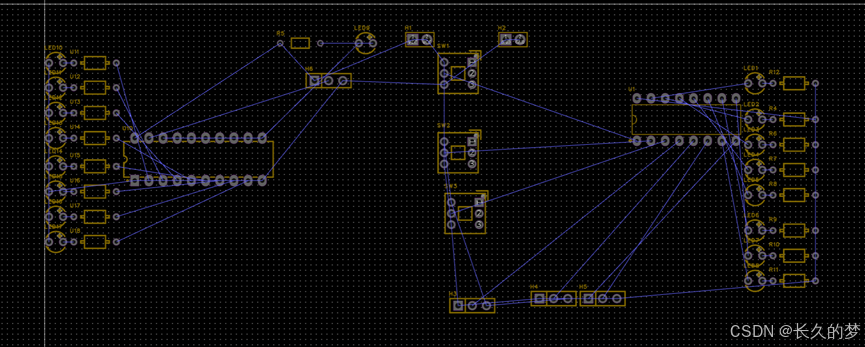

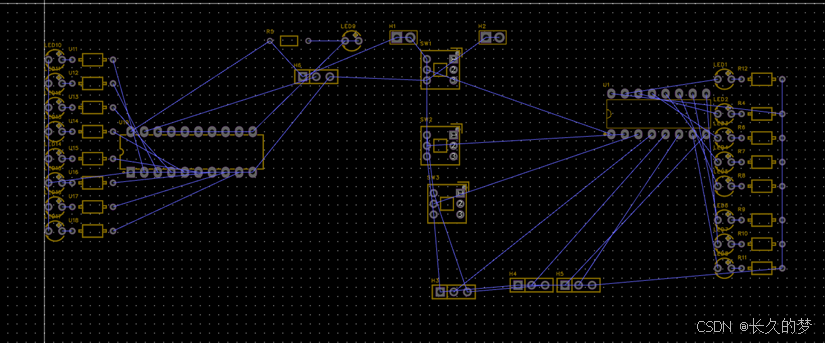

下图是原理图导入PCB后，元件的排布。目前它还处于很乱的状态。
7.9.2 绘制板框及白嫖注意事项
通常，在绘制PCB时，我们总是先制定好电路板的板框。这样我们就可以在规定的布局内进行元器件的布局。不过在绘制板框内需要注意，嘉立创每个月2次的免费打样只接受宽高在10cm之内的板，超出这个尺寸将不再免费。

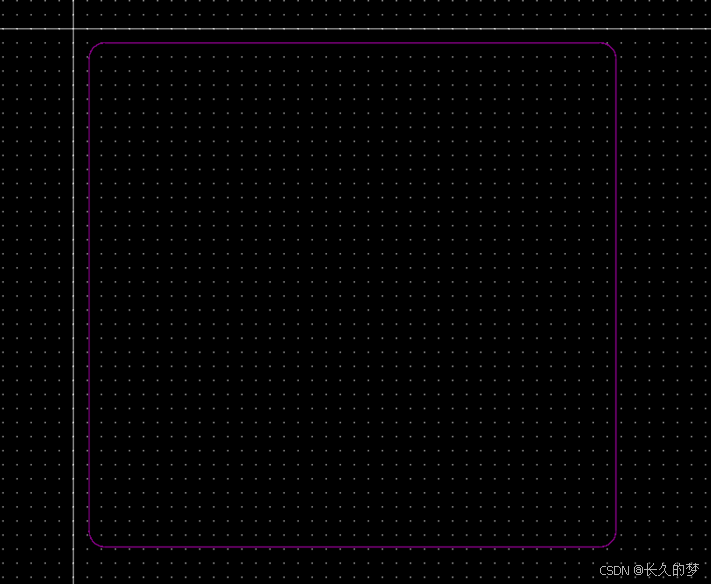

因此我们线绘制一个宽9.9cm，高9,9cm的板框。
接下来，我们就可以在里面布局元器件了。
7.9.3 使用交叉选择快速圈定元器件
其实我们现在有两套独立功能的电路，只不过共享了一套排针的供电。一个良好的布局思路是先布局一套电路的元器件，然后再布局下一套电路的元器件。但是我们现在的器件过多，光是选中就比较麻烦。

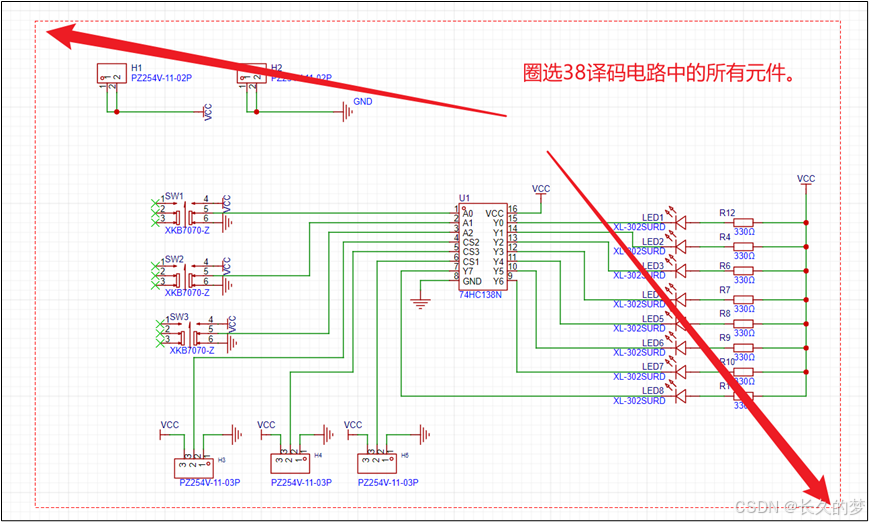

这个时候我们可以先回到原理图。
选中后，鼠标不要做任何额外操作，直接回到PCB的编辑模式。

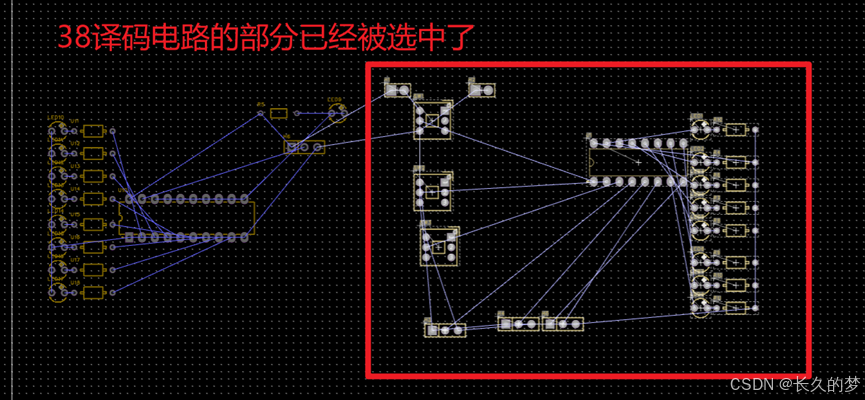

此时我们就一口气选中了所有与38译码电路有关的元器件了。
7.9.4 38译码电路元件布局
7.9.4.1 排针位置与对齐操作

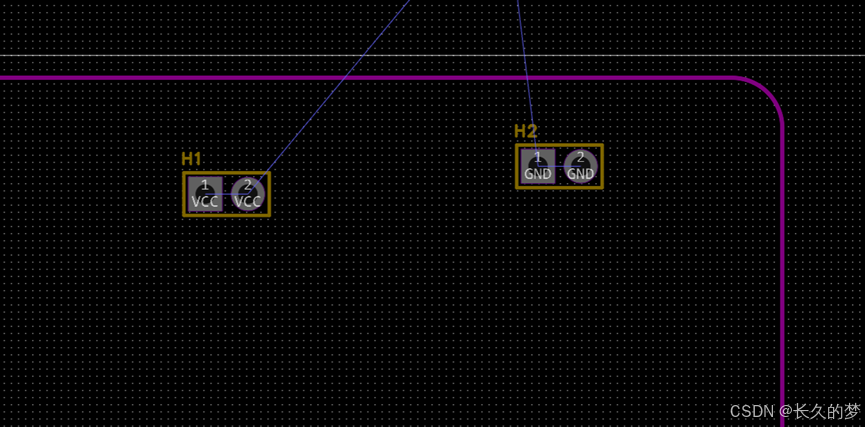

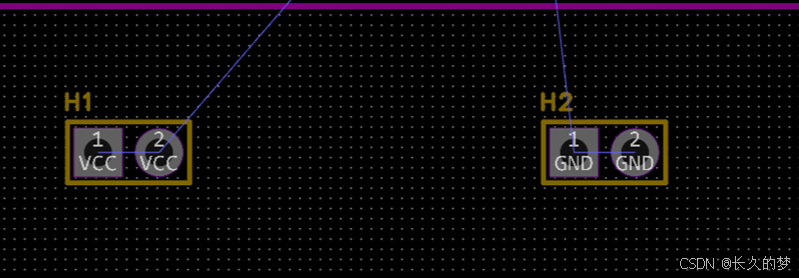

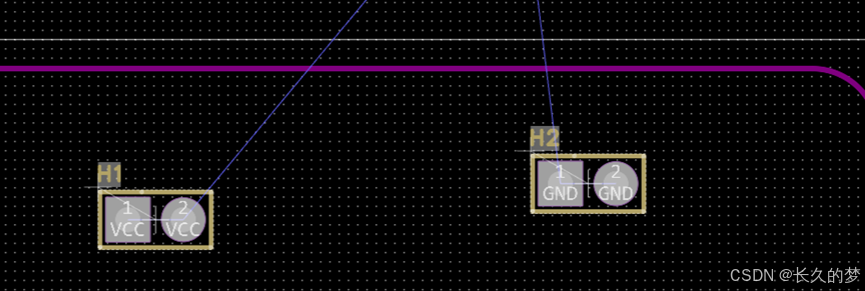

将两个排针放置在PCB的右上角。
现在，两个元件在水平方向是歪的，你可以尝试手动拖拽对齐元件。但效率更高的方式是使用EDA自身的对齐功能。
在软件的右上角，找到对齐按钮
（1）首先选中两个排针。

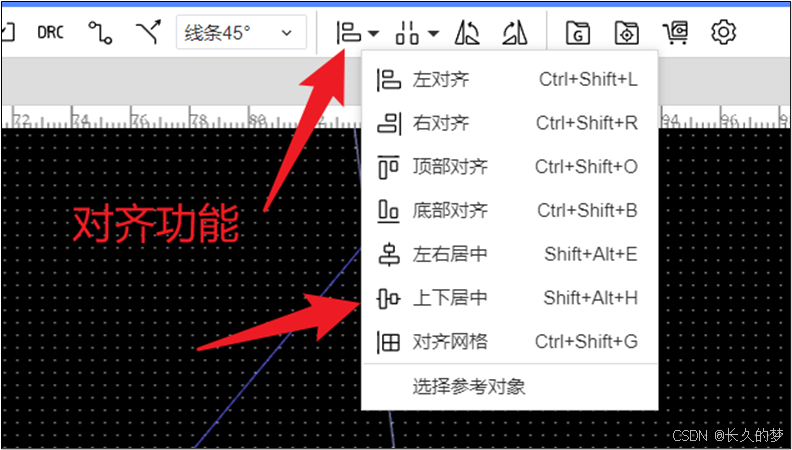

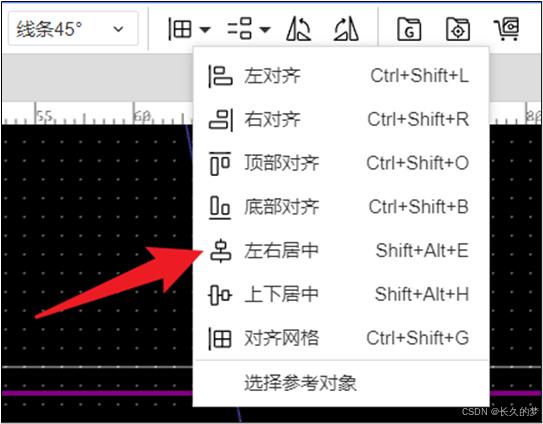

（2）在工具栏右上角找到对齐按钮，并点击右侧的下拉菜单。现在你看到的就是所有的对齐方式，我们目前的场景适合上下居中。
（3）现在两个排针就对的整整齐齐了。
7.9.4.2 自锁开关的位置与分布控制

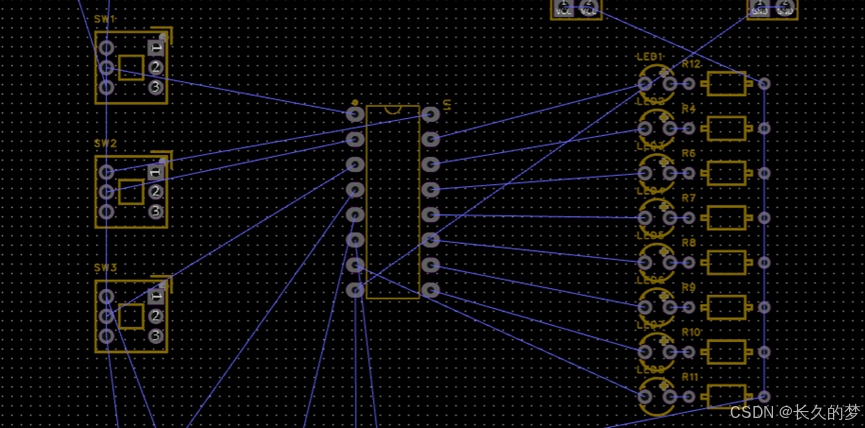

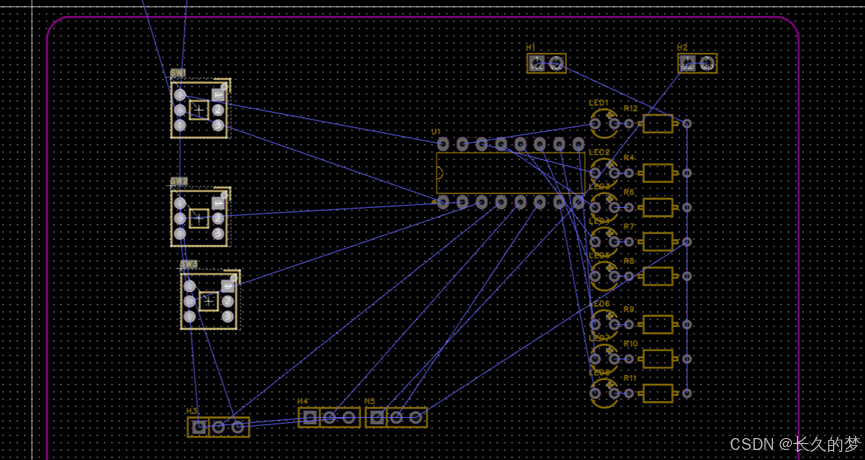

我们先将剩余的38译码电路的元件拖拽到板框的上半部分。

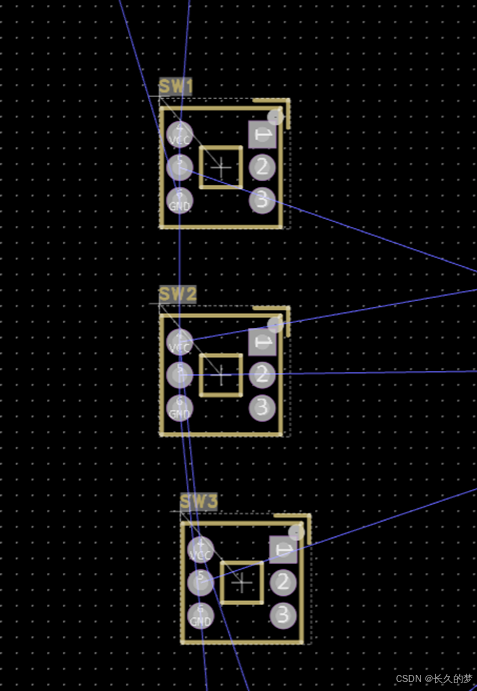

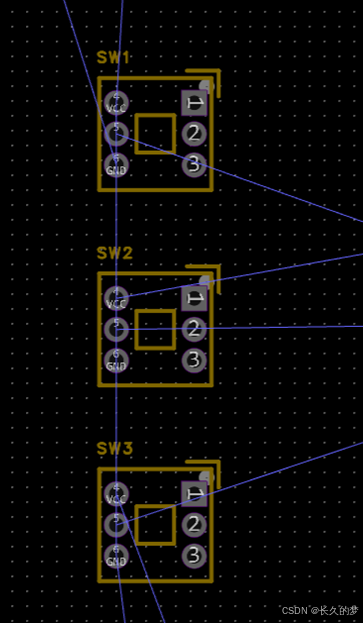

接下来，我们来调整自锁开关的位置与布局：
（1）首先选中3个自锁开关

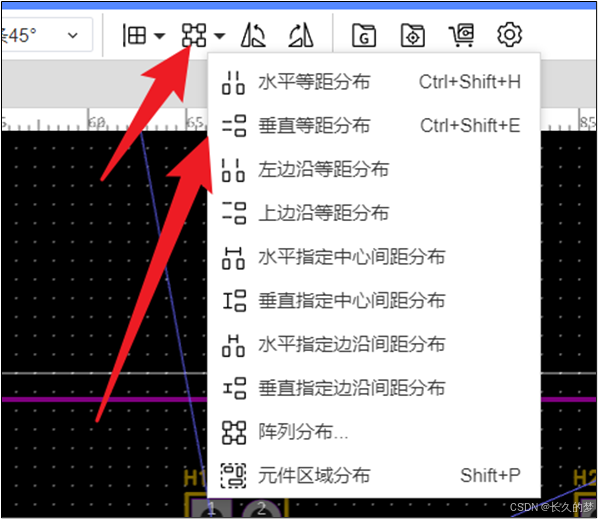

（2）在工具栏找到布局下拉菜单并点击垂直等距分布。

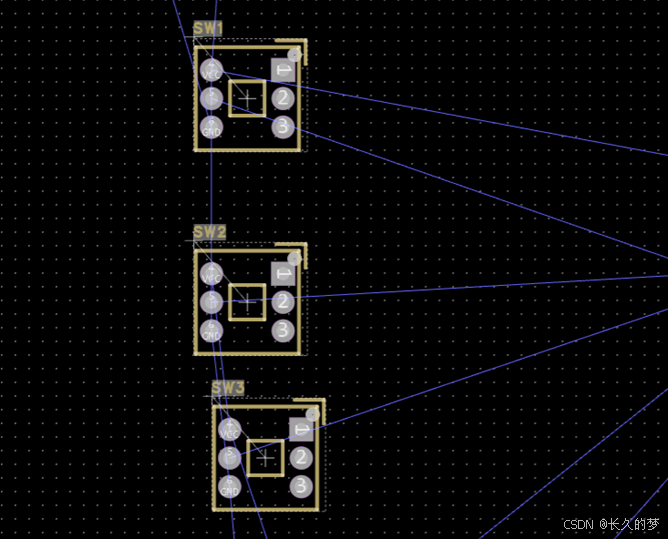

（3）现在，三个自锁开关在垂直方向的间距就是完全相等的。
（4）再对他们使用左右居中对齐功能。
（5）现在，三个开关的布局就非常理想
7.9.4.3 74CH138N布局

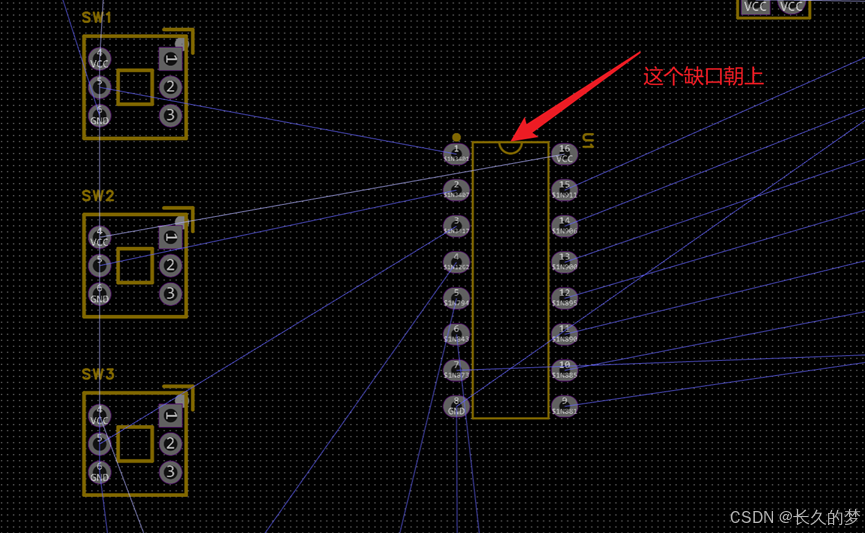

将74CH138N摆放在开关的右侧，并确保缺口朝上。IC上的缺口指示的是芯片的朝向，一般来说缺口左侧的第一个引脚就是IC的1号引脚。

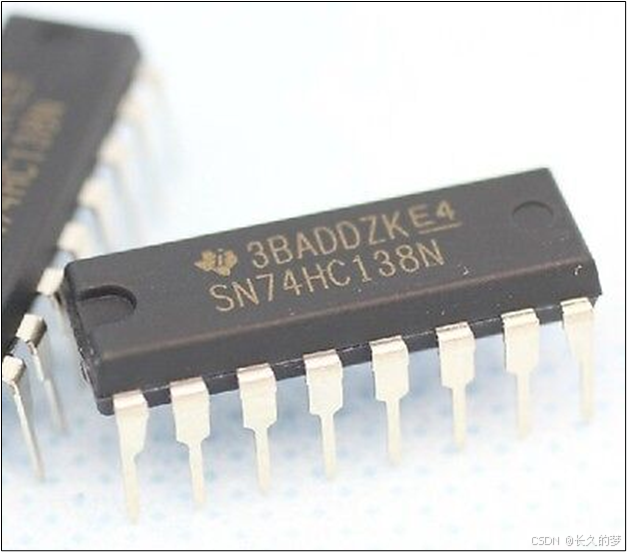

这和IC实物是一样的。IC上也是有缺口标记朝向的，这样可以一定程度上防止焊接电路板时将元件焊反。
7.9.4.4 LED与电阻布局
使用之前的技巧完成LED灯珠和电阻的布局。
7.9.4.5 3P排针布局与指定间距分布

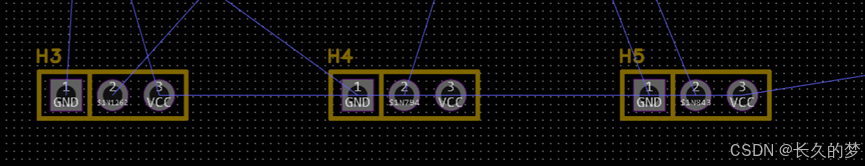

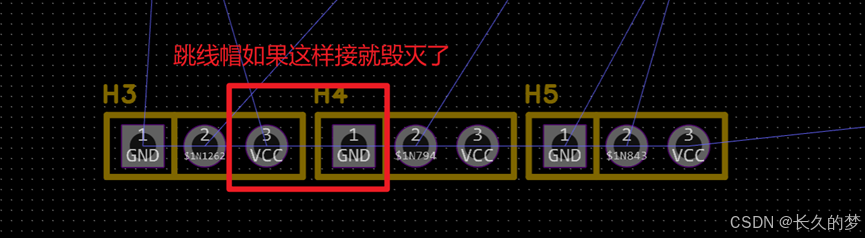

下面的情况是3个3P的排针间距太近了，这样跳线帽很有可能把一个排针的GND和另一个排针的VCC接起来。这样就会发生短路产生大电流造成板毁人忘的局面。
因此我们要尝试拉开排针的间距。
（1）先确保选中了3个3P排针

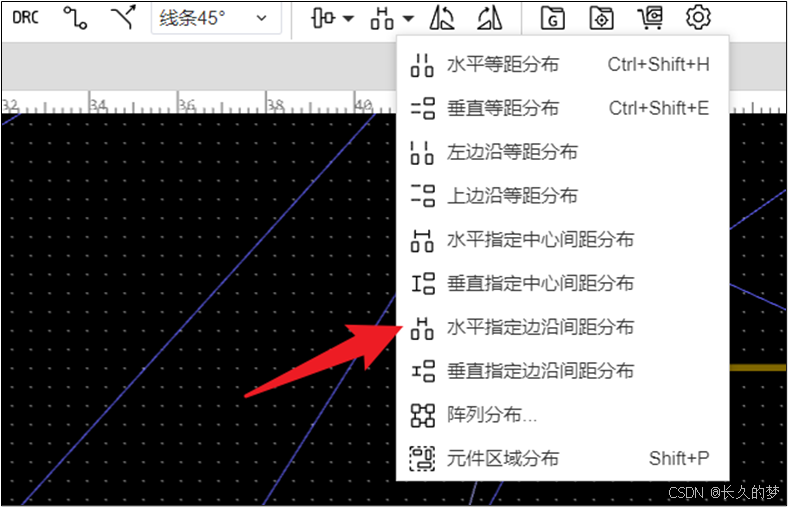

（2）在工具栏的右侧找到“水平指定边沿间距分布”

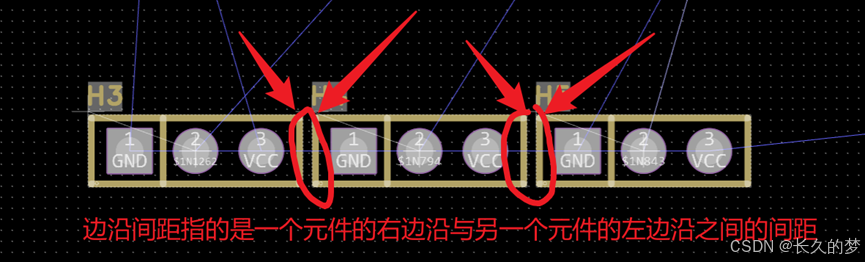

（3）边沿间距指的是一个器件的右边沿与另一个器件的左边沿之间的间距。
（4）指定间距：

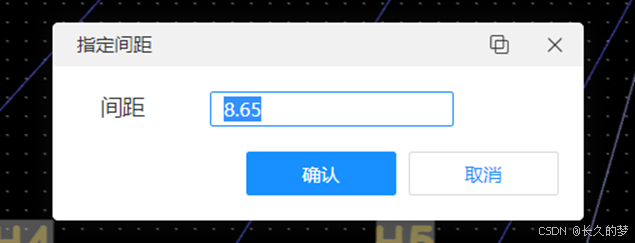

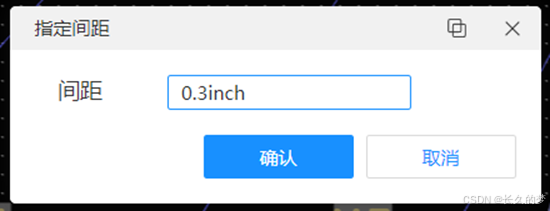

你按下“水平制定边沿间距分布”按钮后，EDA会弹出一个输入框。这个地方没有写单位，不过我们可以自己输入。
需要知道，最常见的插针，针与针之间的间距一般是2.54mm（也就是0.1英寸）。因此这个地方为了避免吴接短路，我们可以给它0.3inch（inch就是英寸）的间隔。如下图所示：

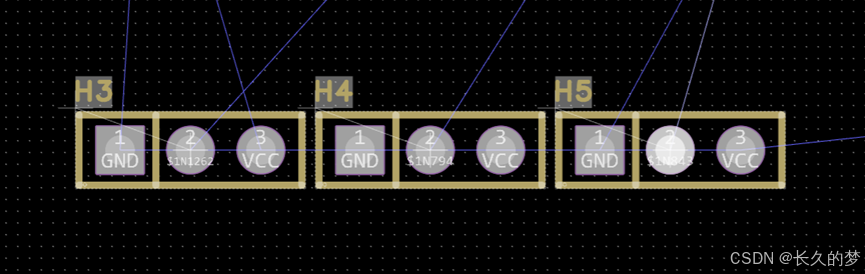

点击确定后，排针的间距便会变成你指定的大小。

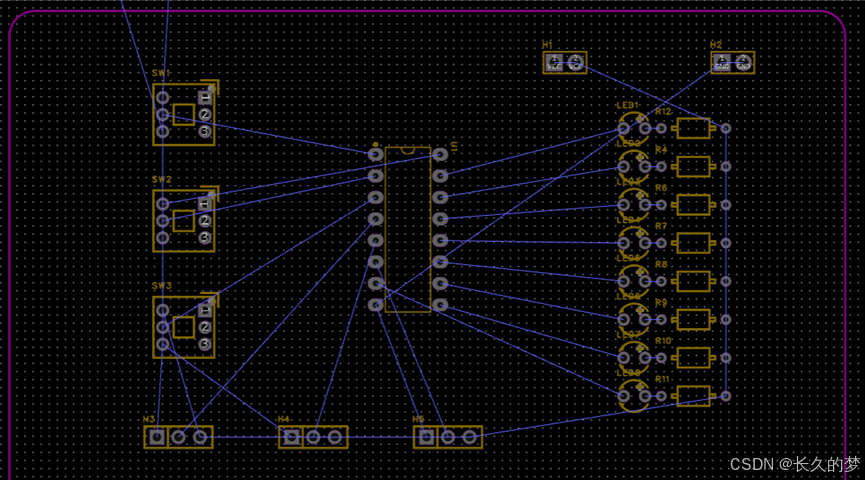

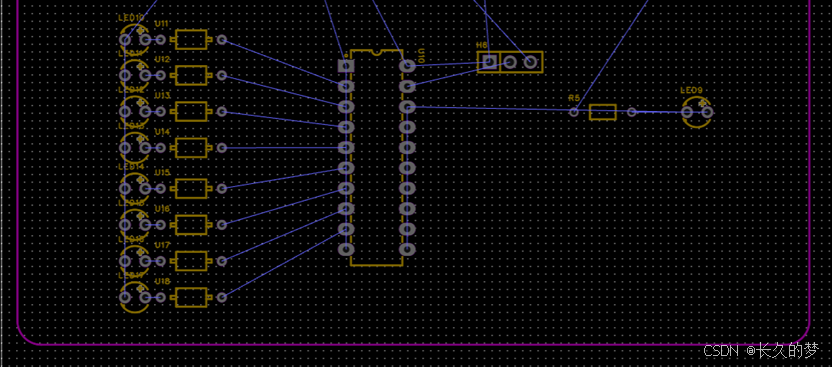

7.9.4.6 8译码电路最终布局
7.9.5 245信号放大电路元件布局
请使用之前的技巧对245信号放大电路的元件进行布局。
最终的效果如下：

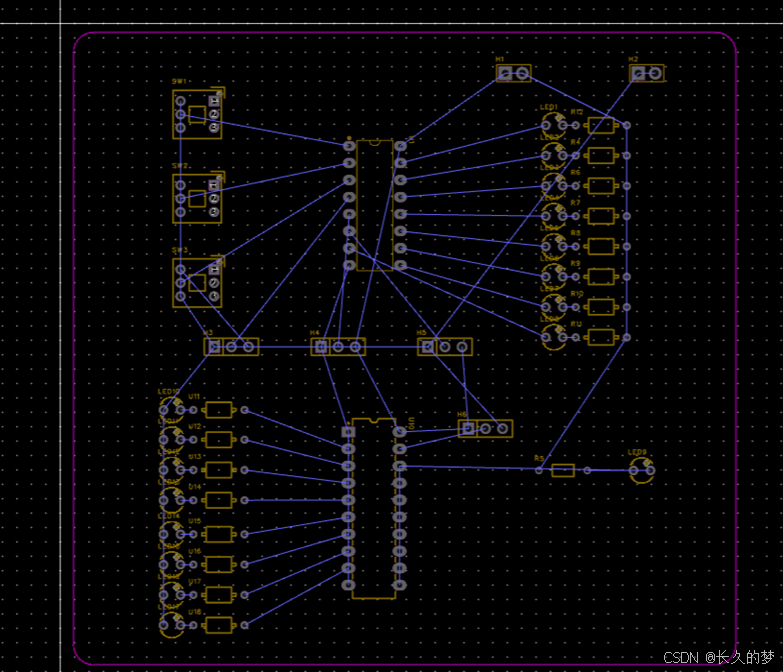

全板的效果如下：
下一节我们将讲述PCB布线
