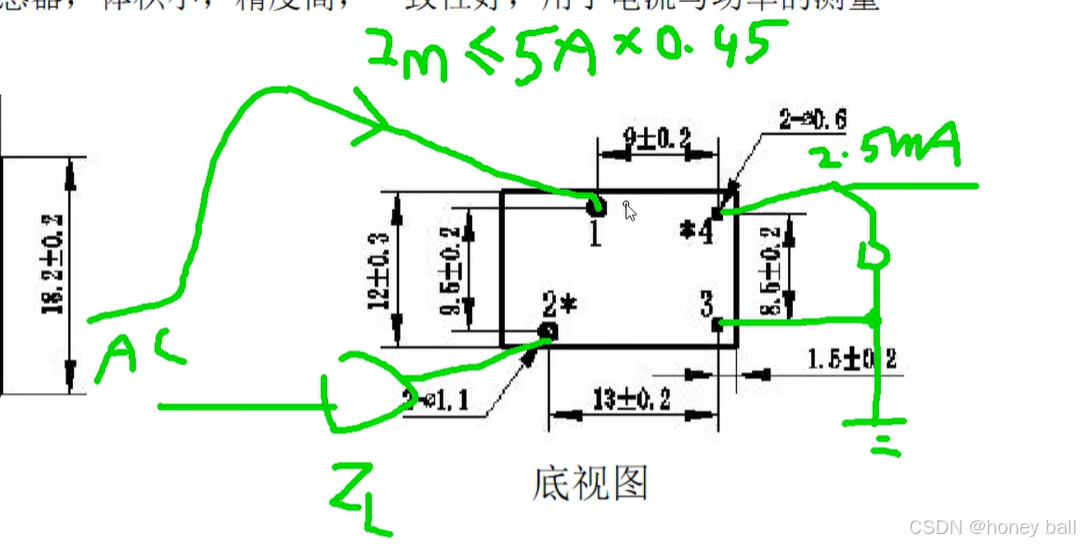

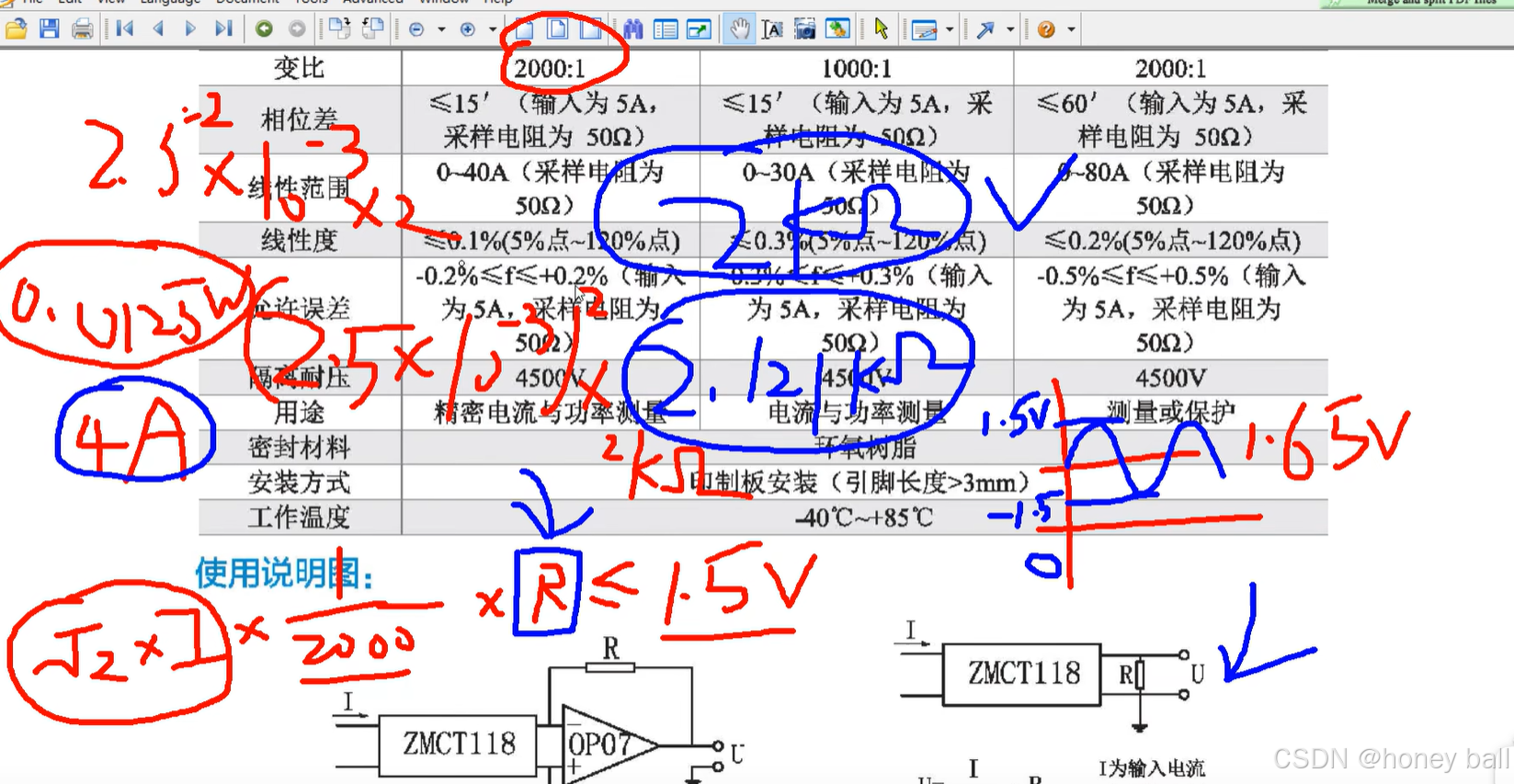

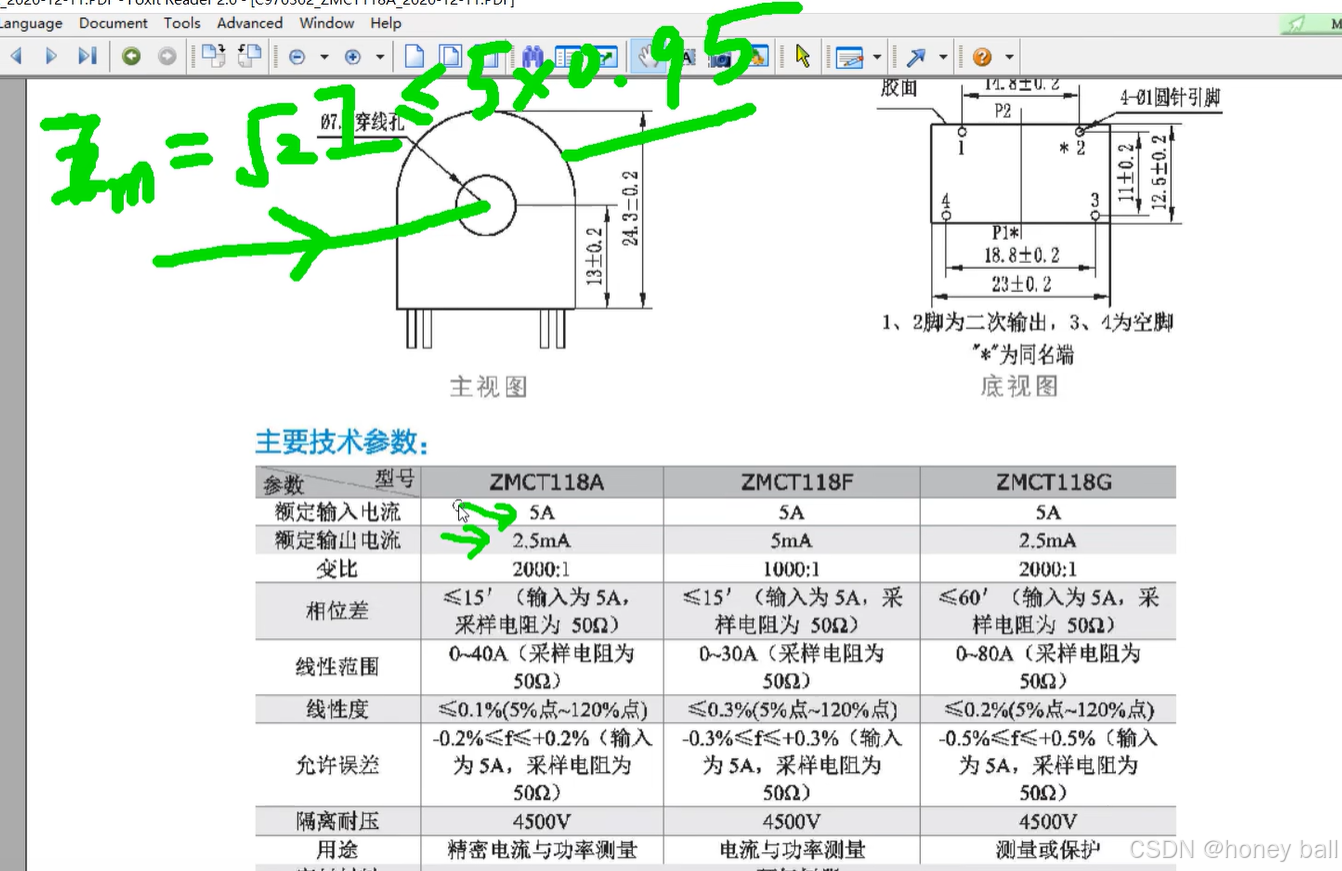

基本原理：根据I1xN1 = I2xN2可知，二次侧电流I2衰减N1/N2倍。

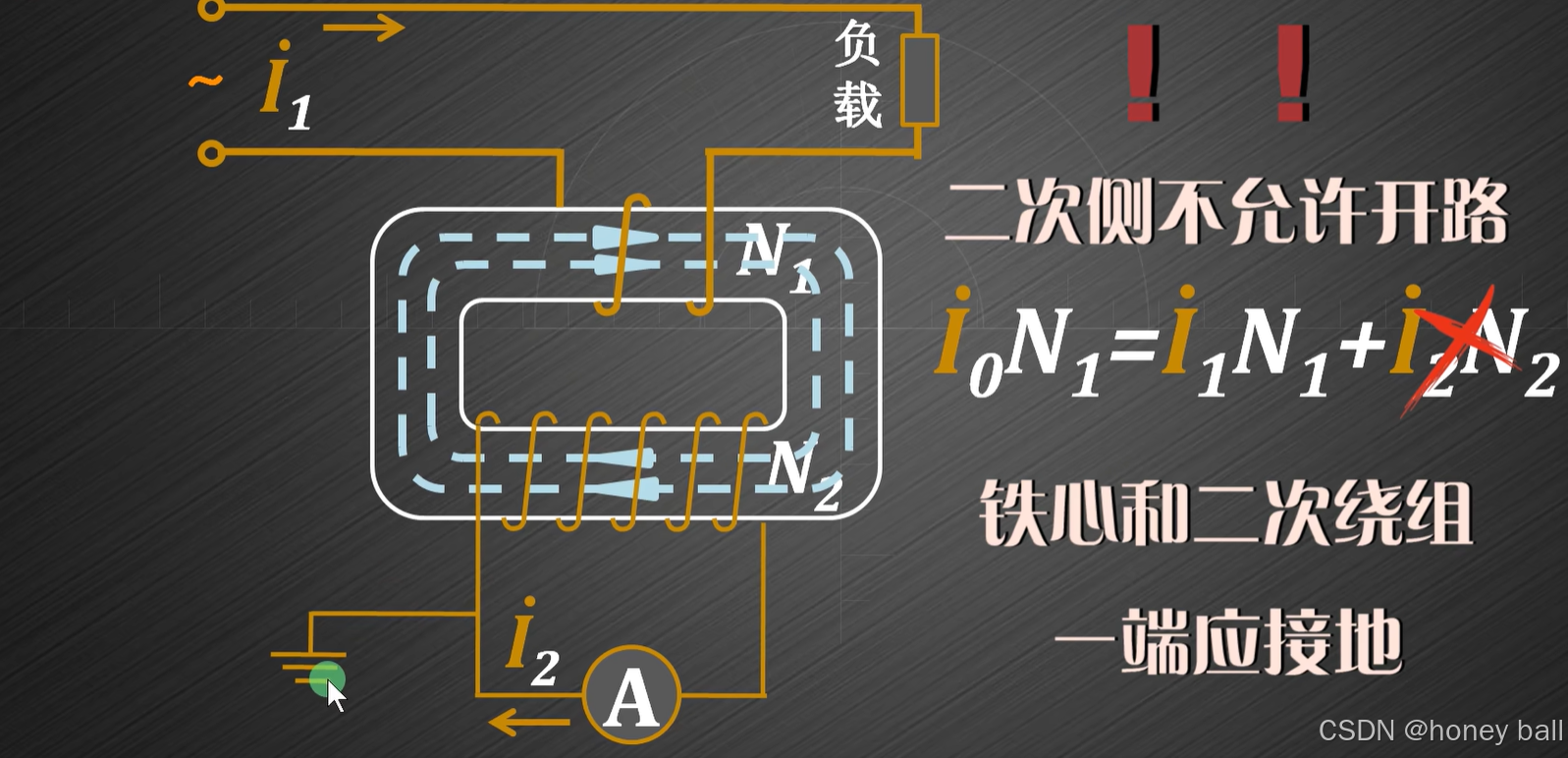

互感器二次侧必须接地！！！
三个感叹号足以表达我心中的懊恼。二次侧为什么要接地？二次侧不是测量端吗？？听我慢慢道来。因为二次侧负载阻抗非常小，在工作时候，二次侧几乎处于短路状态，磁动势很小，绕组感应电动势也很小，处于低压状态；一旦二次侧发生开路/断路，一次侧电流全部励磁，二次侧直接产生高压电，直接烧掉一切串联仪器仪表设备。（ps：这也许可能大概是当时我们烧毁单片机的原因hhh）；总之接地意义在于：防止一次侧高压电窜入二次侧，当然你不接地也能正常工作，但安全得不到保证。

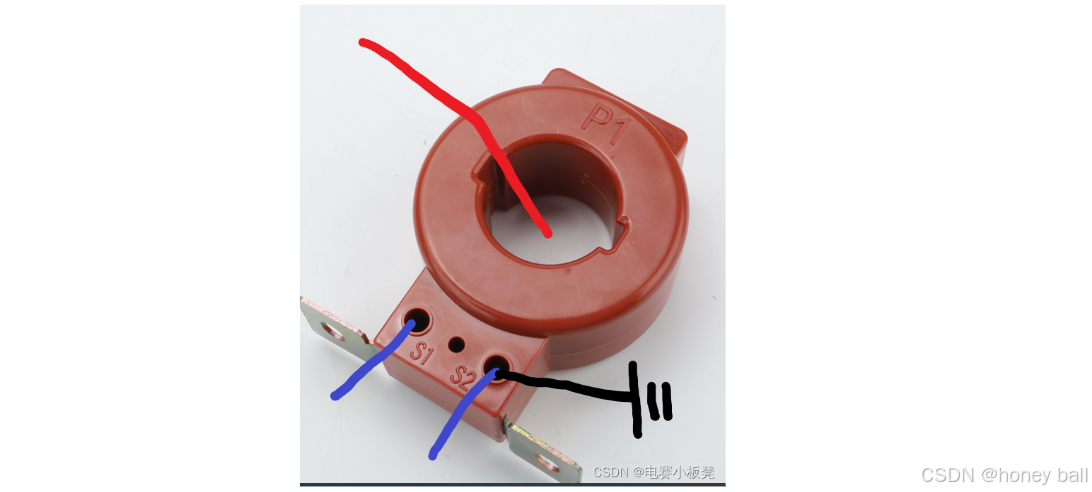

电流互感器接地，是单点接地，也叫做保护接地，这样互感器工作时，对地不会形成回路（对地电容为零），也就不会有电流流入大地，保证测量精确性。行业上，生产电流互感器的厂家按照规定：如果接地，就将二次测的S2端子接地，具体如下图所示，一次侧火线（图中红线穿出），二次侧（图中蓝线串联至测量设备），S2黑线接地。

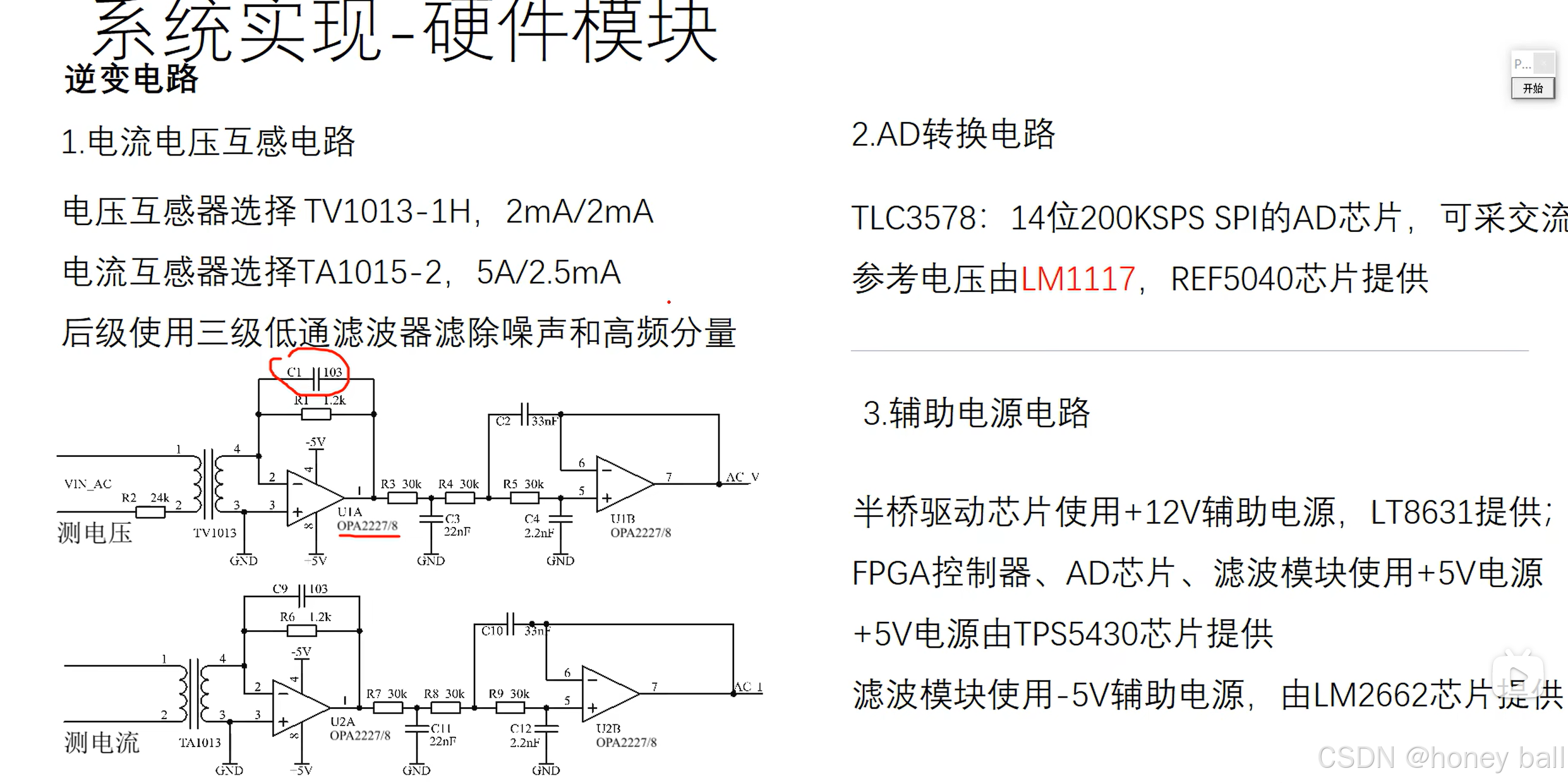

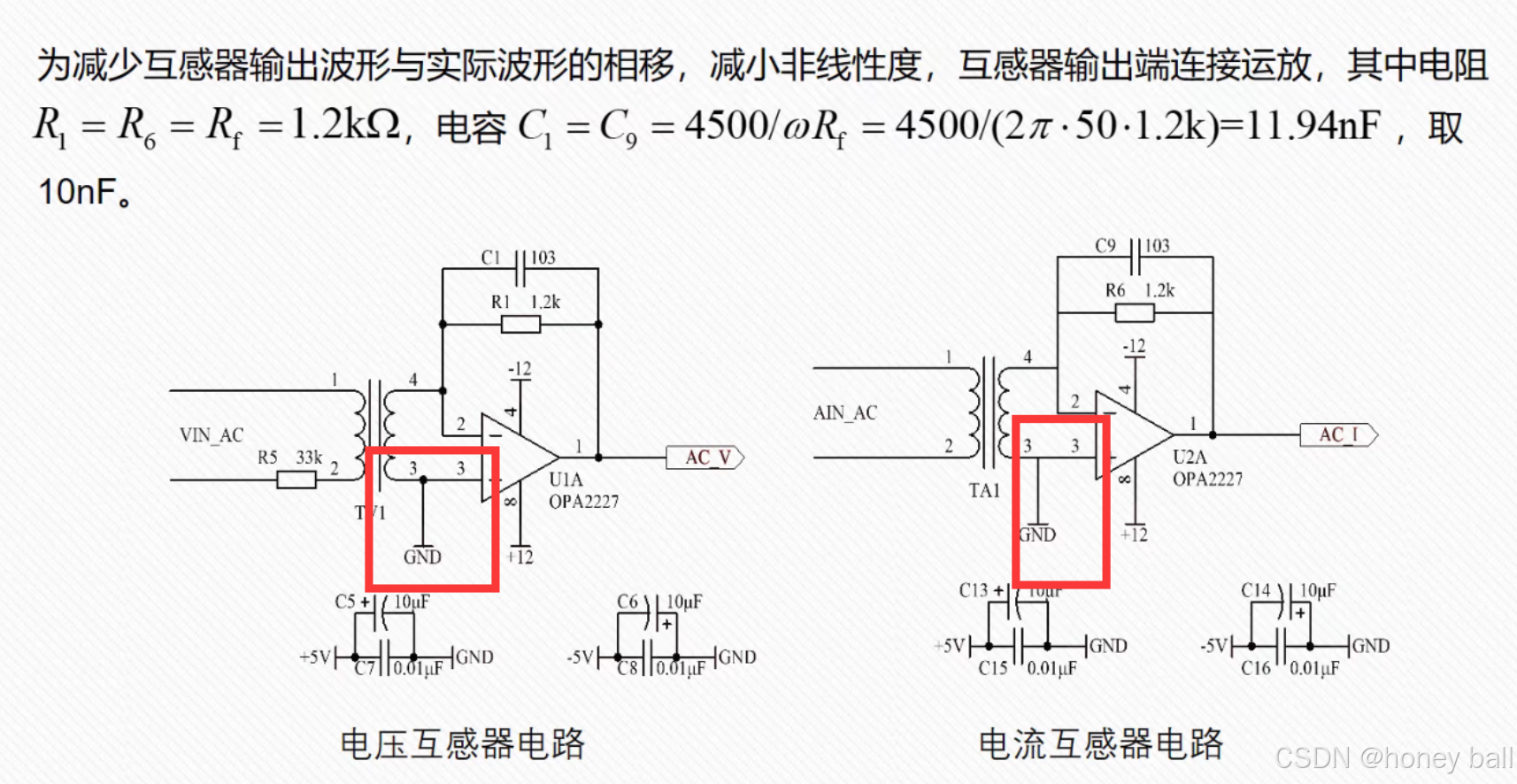

下图是武汉大学一位博士设计的电路，也是为互感器检测电压电流服务，你也可以发现它的二次侧连接放大器的同相输入端都接地了！

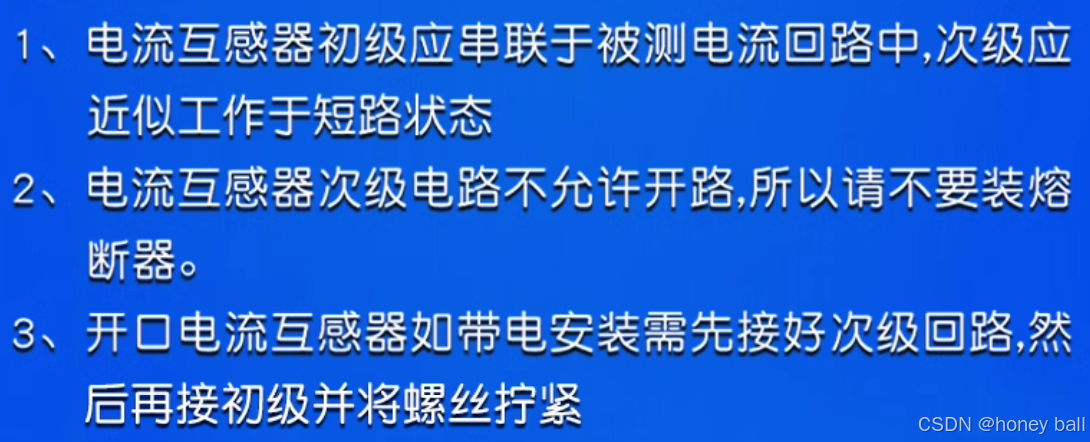

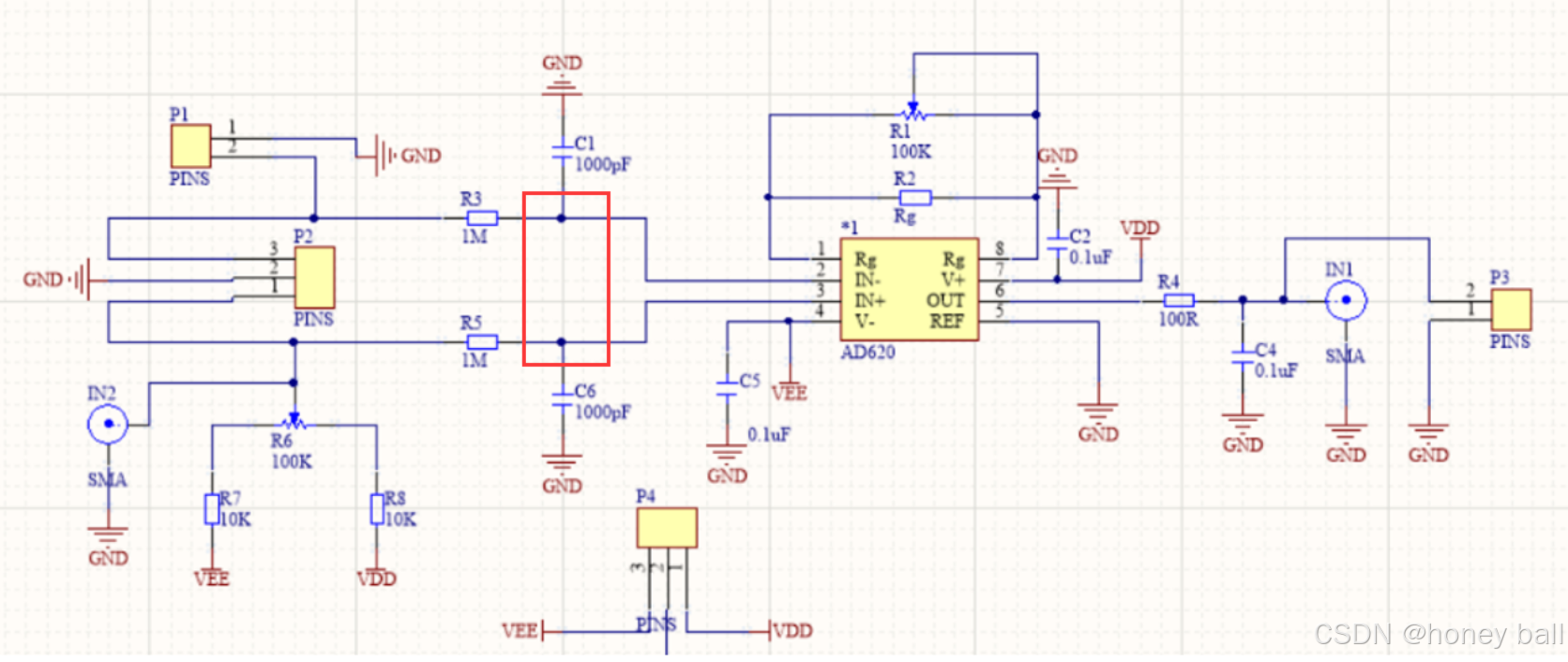

 互感器的二次侧必须有完整的回路，不能开路，所以这就涉及到到了我画的差动放大器，它的同相输入端与反相输入端之间应该连接一个电阻或者电容，来保证我的二次侧回路完整，而我们当时比赛做的电路二次侧与放大器两端是开路的，而且我们的目的是测电流，根据运放的虚断，你的输入端都没有完整回路那我们还怎么测电流呢？


原文链接：https://blog.csdn.net/qq_46757048/article/details/125633192


原文链接：https://blog.csdn.net/qq_46757048/article/details/125633192

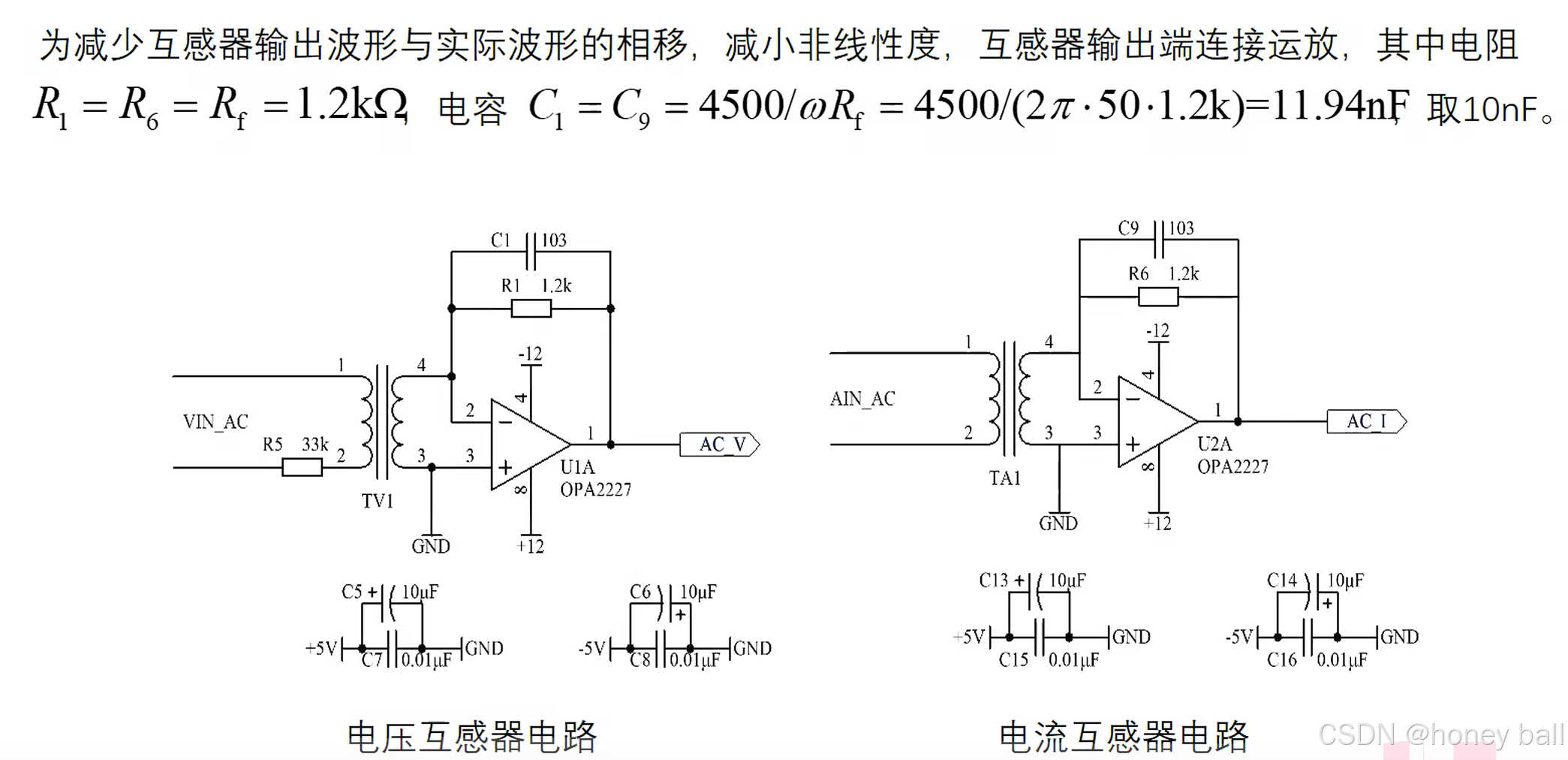

C1电容是进行相位补偿的：

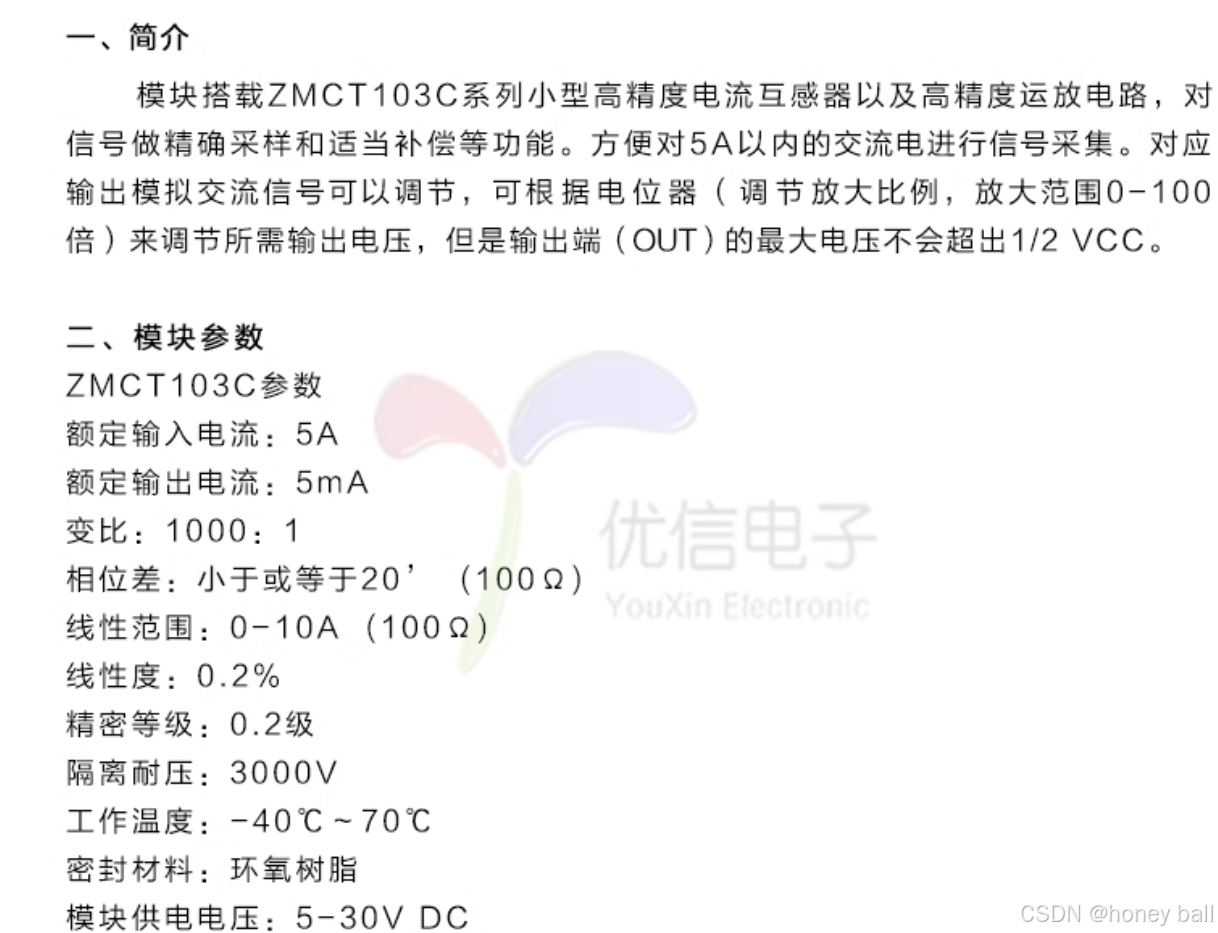

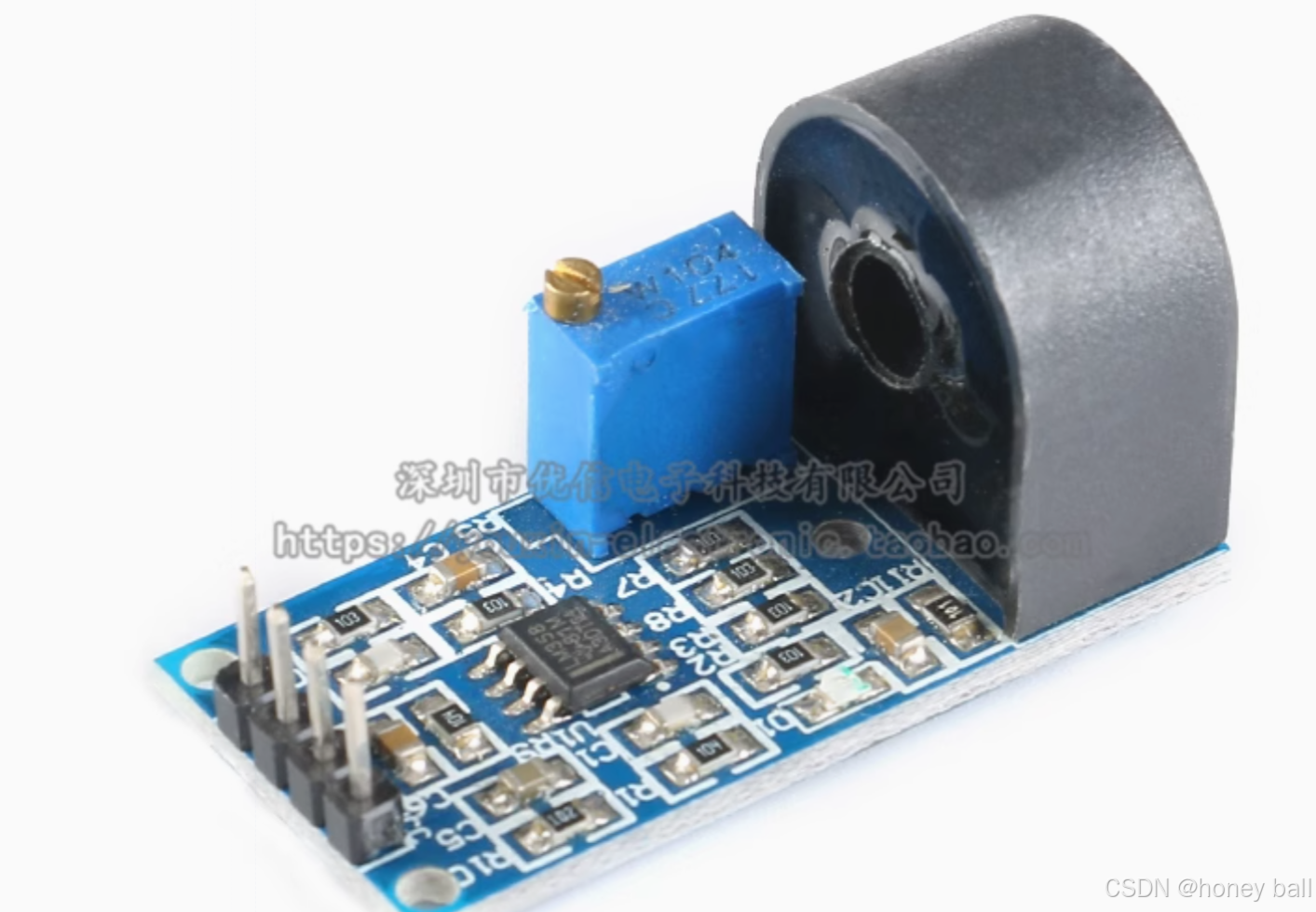

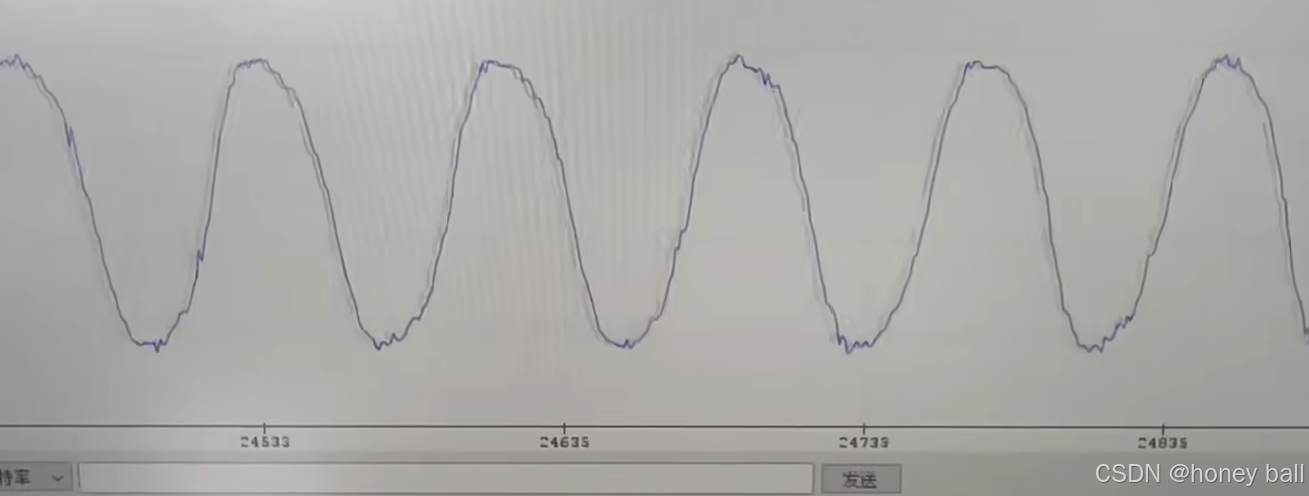

模块测量市电输出的模拟电压：

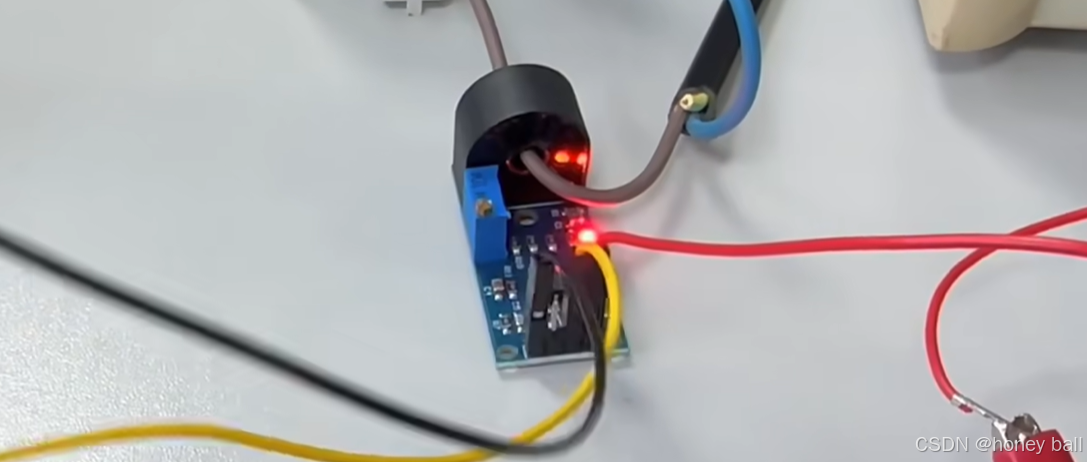

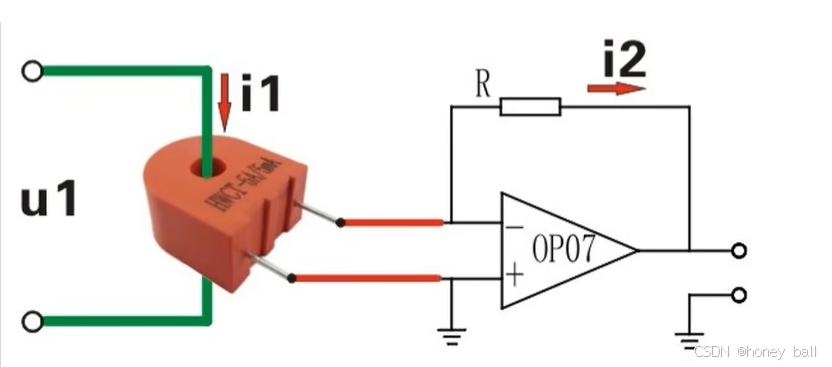

220V两条线其中一条线穿过电流互感器：

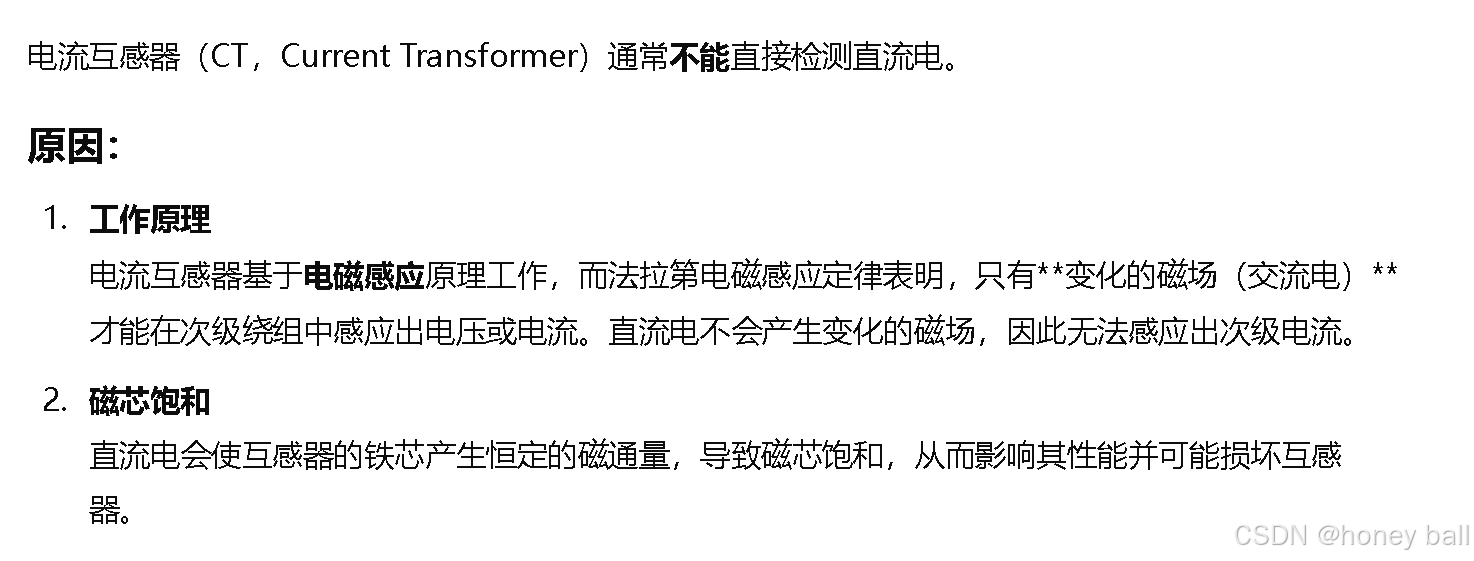

电流互感器只能检测交流电，直流电会使得磁饱和：

全双工：SPI USART                   半双工：RS485  CAN   IIC
