1、添加页连接符

在上述界面可以修改页连接符的名称

不同页连接符的方向表示不同的信号流向

 2、在连接符处添加页码

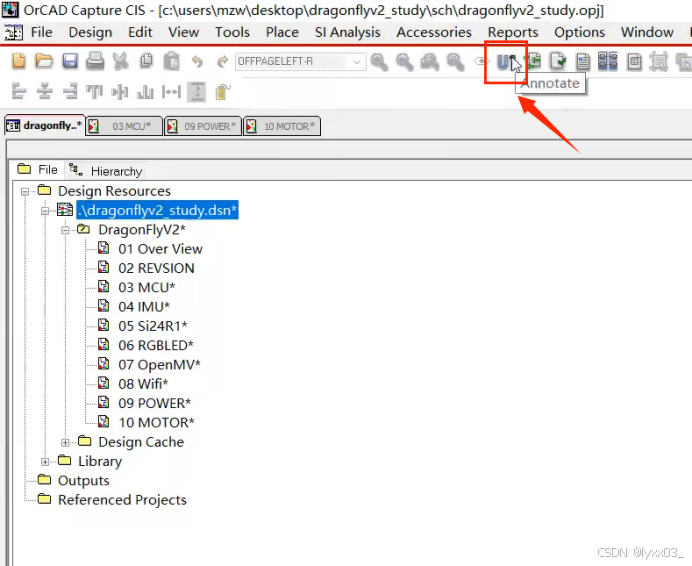

选中工程——点击工具栏中U的图标（Annotate）

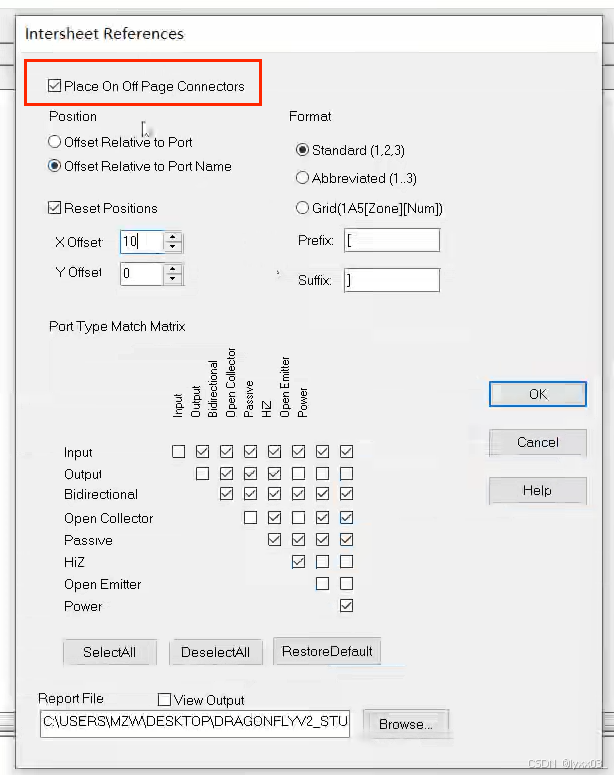

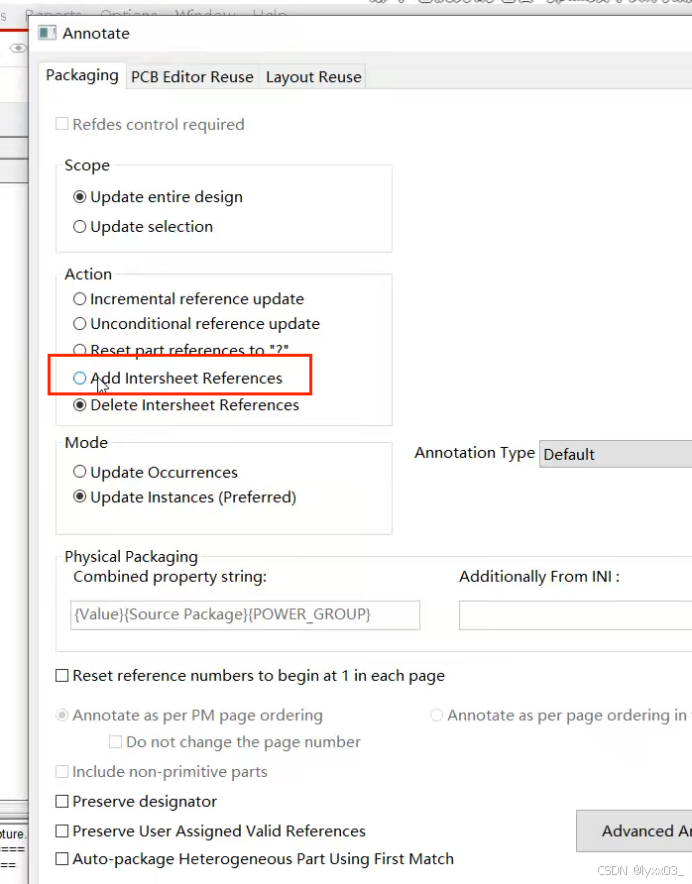

点击确定后会弹出如下界面

 此处可以设置页码的位置相对于页连接符的名字是在前还是在后，XY设置位置，format设置页码格式（方括号or圆括号）

3、如何通过页连接符跳转

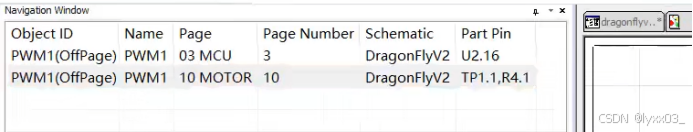

选择信号线——右键——signal

双击跳转

4、如何查看一个信号连接了多少东西

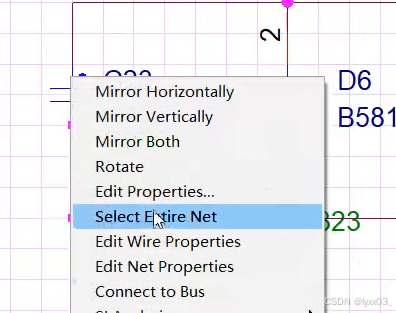

选择信号——右键——Select Entire Net

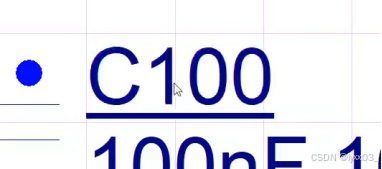

5、如何删去原理图中value下的横线

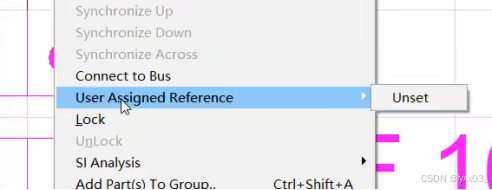

右键，选择unset

6、双向页连接符的绘制

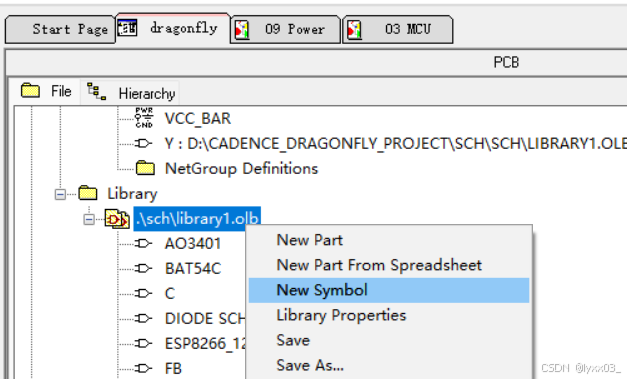

①选择library下的文件——右键——New Symbol

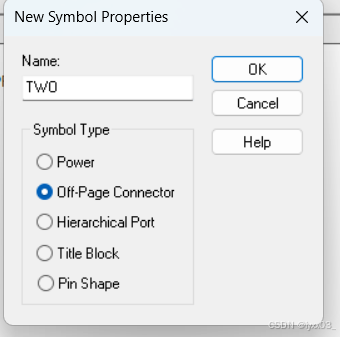

②输入symbol名称和类型，自己绘制

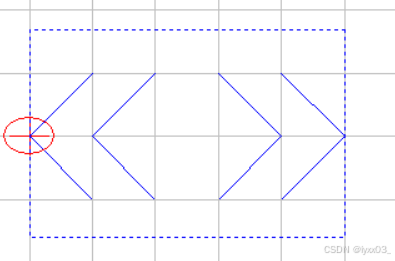

③自己绘制双向页连接符

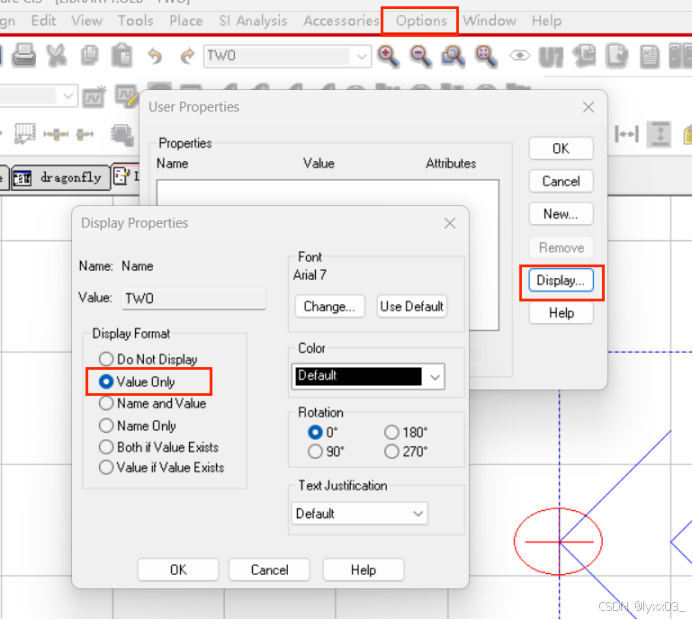

可以在此处设置连接符的名字是否显示

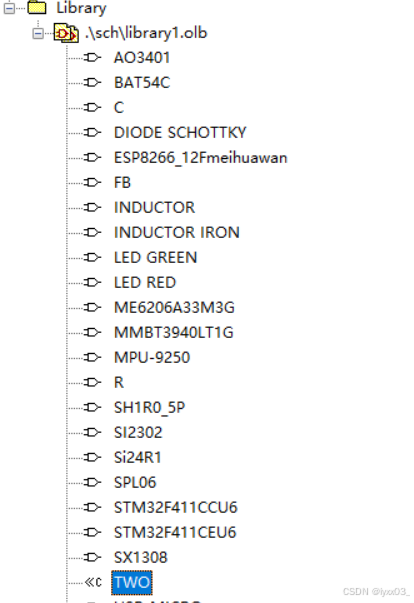

保存后双向页连接符就出现在库里了

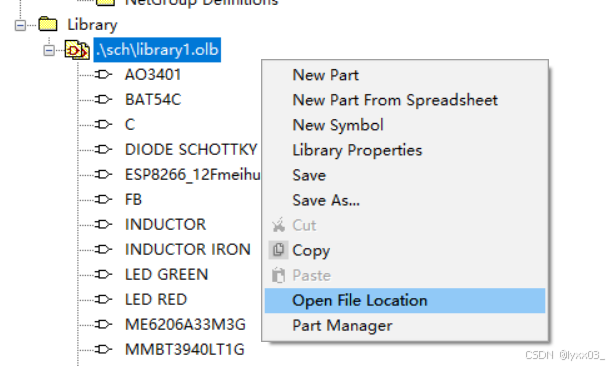

打开该库所在的文件夹查看库的位置

④将双向页连接符添加到原理图中

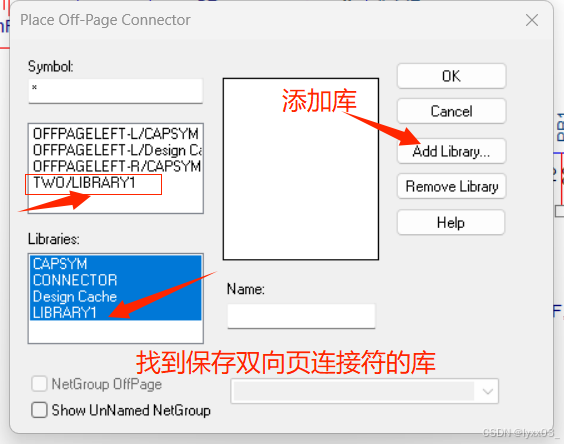

先添加库，根据刚刚找到的路径找到保存有双向也连接符的库的位置

就可以添加双向页连接符了，也在Name处设置双向页连接符的名字
