13 MCU供电指示灯原理图
13.1 元器件选型

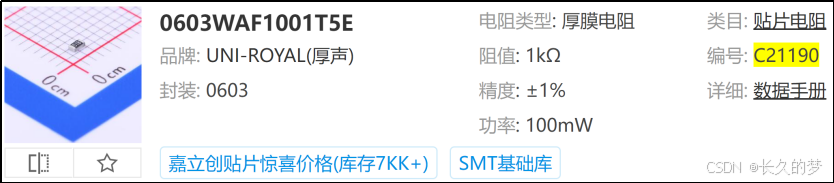

13.1.1 1kΩ电阻
编号：C21190

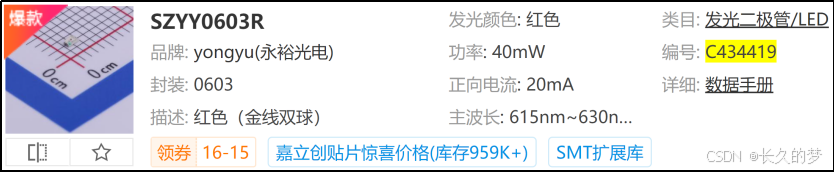

13.1.2 LED
编号：C434419

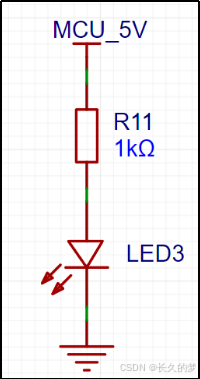

13.2 原理图
13.3 设计说明
这个LED及其限流电阻是并联在MCU的VCC供电线上。因此，只要MCU通电，LED就会亮起，从而起到电源指示灯的作用。一般来说，为了降低功耗，指示灯的LED通常不会调得很亮。在这种情况下，限流电阻可以从1kΩ起步，你也可以尝试使用其他阻值。总之，确保LED亮度适中即可。适当地降低亮度不仅能满足指示要求，还能有效减少整个电路板的电流消耗，降低功耗。
14 CH340N烧录模块原理图
14.1 元器件选型

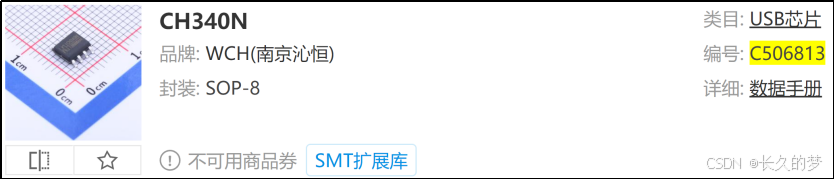

14.1.1 CH340N
编号：C506813

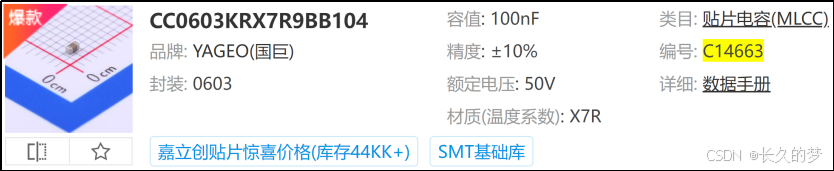

14.1.2 100nF电容
编号：C14663
14.2 原理图
14.3 CH340的作用
CH340N是一个串行通信芯片。它的主要作用是时实现USB差分通信到串行端口通信的转换。这样就可以让一些单片机设备通过USB去连接电脑。
15 通信指示灯原理图
15.1 元器件选型
15.1.1 1kΩ电阻
编号：C21190
15.1.2 LED
编号：C434419

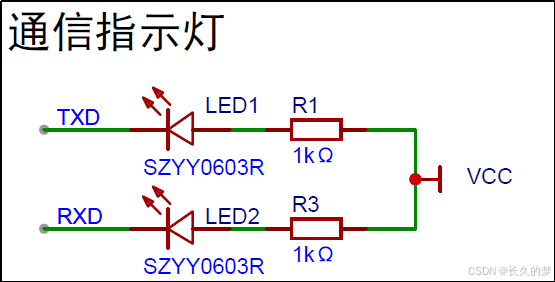

15.2 原理图
16 MCU P0上拉电阻原理图
16.1 元器件选型

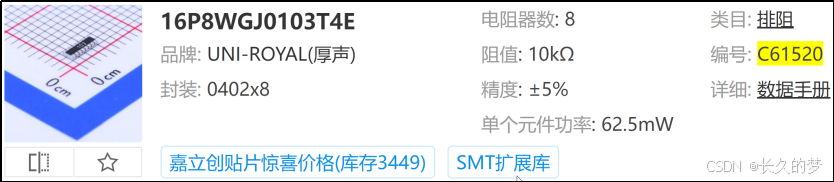

1) 10kΩ 8联排阻
编号：C61520

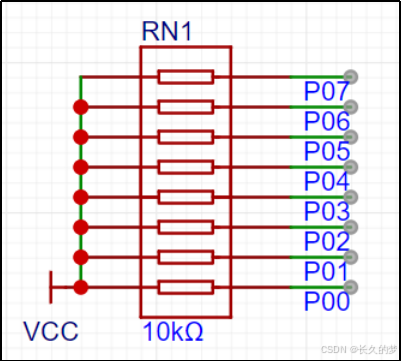

16.2 原理图
16.3 为什么P0引脚需要上拉
16.3.1 MCU引脚两种对外输出信号的方式
MCU的IO引脚在处于输出模式时，在硬件层面通常可以分为两种输出方式。

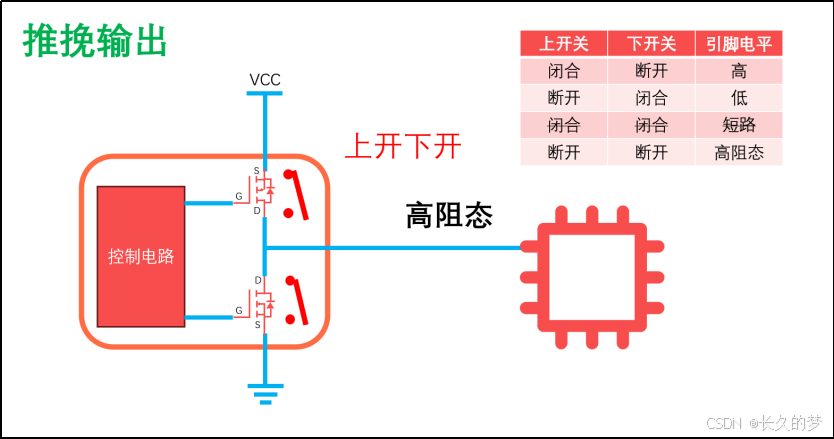

16.3.2 推挽输出
推挽输出既可以输出高电平也可以输出低电平。

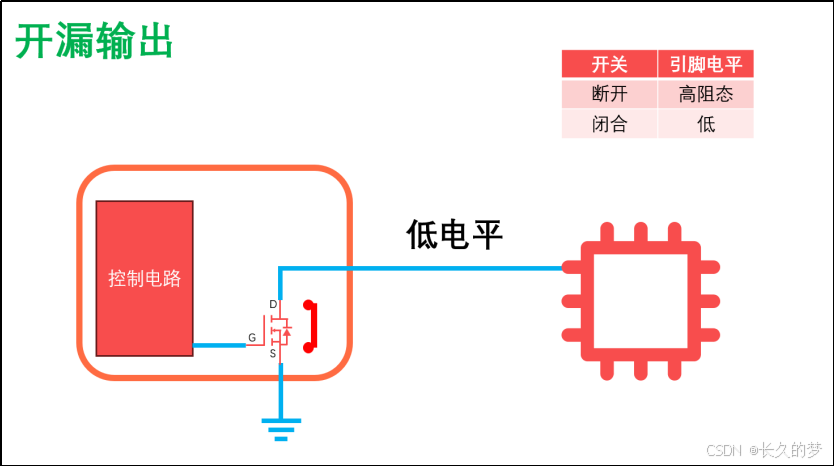

16.3.3 开漏输出
开漏输出只能让引脚处于高阻态和低电平两种状态。本身不具备输出高电平的能力

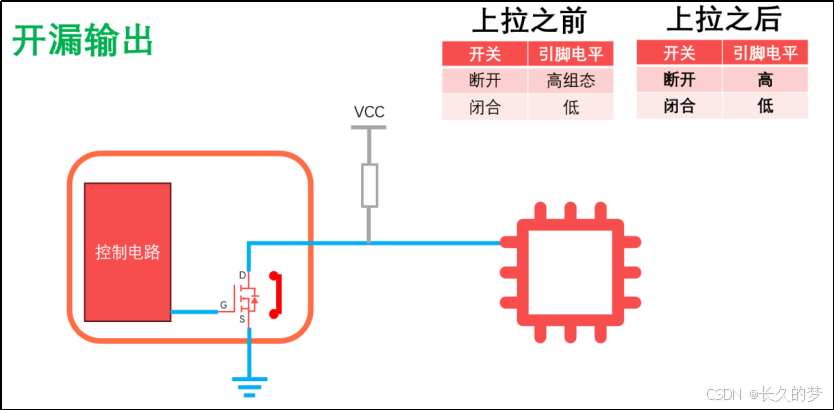

16.3.4 开漏输出上拉电阻
可以在引脚上接一个上拉电阻，这样开漏输出的引脚就可以输出高电平了。

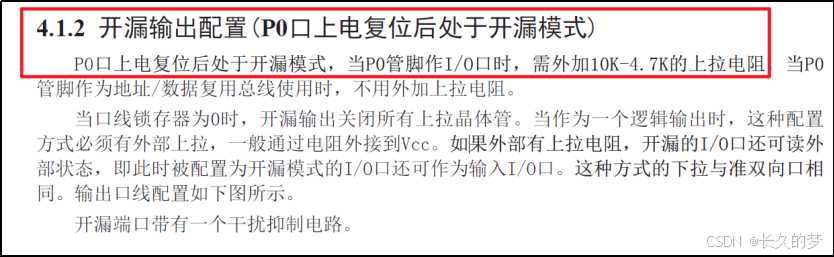

16.3.5 参考数据手册
根据STC89C52RC的数据手册，P0口在作为I/O口使用时，需要外接一个10K至4.7K范围的上拉电阻。
