一，降压

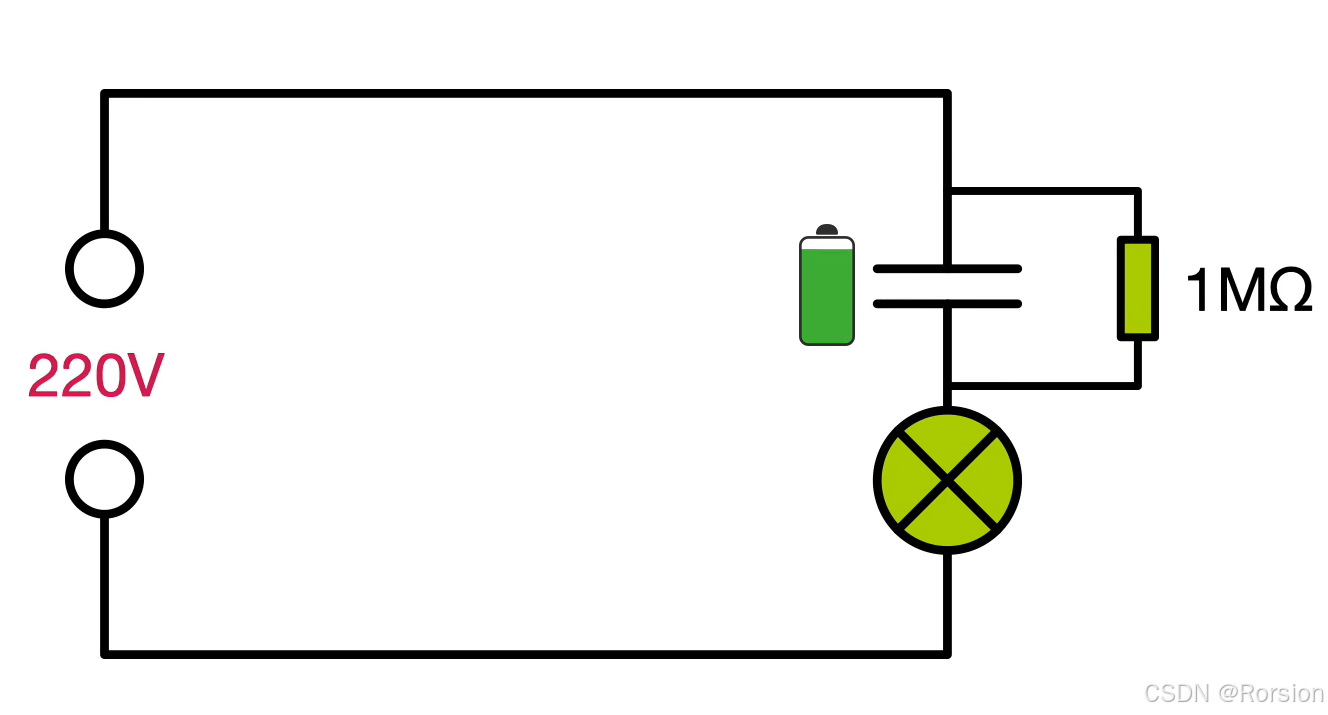

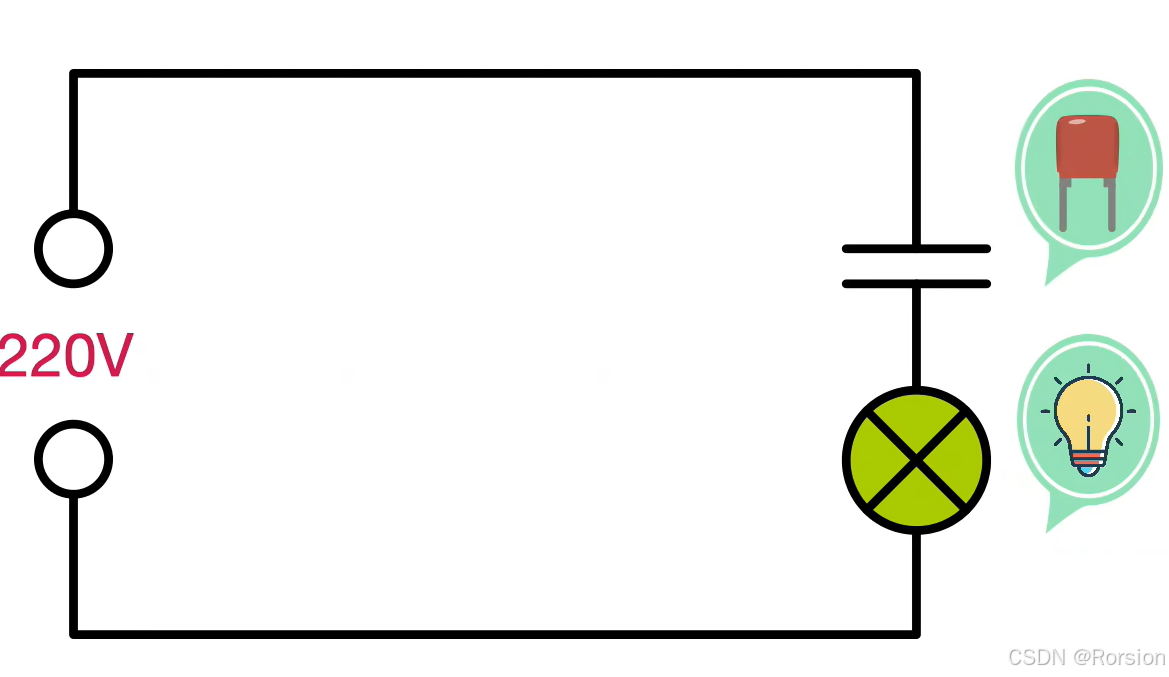

以下电路灯泡工作电压是10V，电阻100Ω。电源为220V交流电，如果将220V交流电直接加在小灯泡身上会将其烧毁。此时我们给它串联一个电容，电容承担210V压降即可。那电容如何承受210V压降？

我们知道，电阻对电流有阻碍作用，它可以串联分压；电容也一样，它有容抗，也是电阻值，以下为电容容抗计算公式：

，单位是欧姆，f是交流电源频率，C是电容器电容值(单位法拉F)。为了求出电容要选多大的容值，已知电源频率为50Hz，电容压降为210V，灯泡为10V，所以对应阻抗比应也为21：1，所以电容的容抗为2100Ω，由此计算出电容值要为1.5uF

补充：断电之后，电容上的电压还是很高的，因为它需要放电。为了防止触电，一般给他并脸上1MΩ的电阻，这样电容上的电就会通过电阻释放

还有一点，是否可以用2100Ω电阻代替电容那？如果是电流很小的话直接用电阻分压也是可以的，但是电阻是消耗有功功率的，存在发热问题，而电容消耗的是无功功率的不发热(发热很小)

二，滤波

1，低通滤波器

滤波本质上也是利用电容的降压作用

低通滤波器是一种允许低频信号通过，而阻止高频信号通过的电子电路

低通滤波器主要基于电容和电阻等元件对不同频率信号的阻抗特性来工作。在由电容和电阻组成的简单低通滤波电路（RC 低通滤波器）中，根据容抗计算公式Xc=1/2∏fc，频率f越低，容抗Xc越大；频率f越高，容抗Xc越小。对于低频信号，电容的容抗大，相当于开路，信号主要通过电阻传输，衰减较小，能够顺利通过电路。而对于高频信号，电容容抗小，相当于短路，信号更多地通过电容路径，被电容旁路掉，从而在输出端得到的高频信号成分就很少，实现了低通滤波的效果。

（1）一阶 RC 低通滤波器

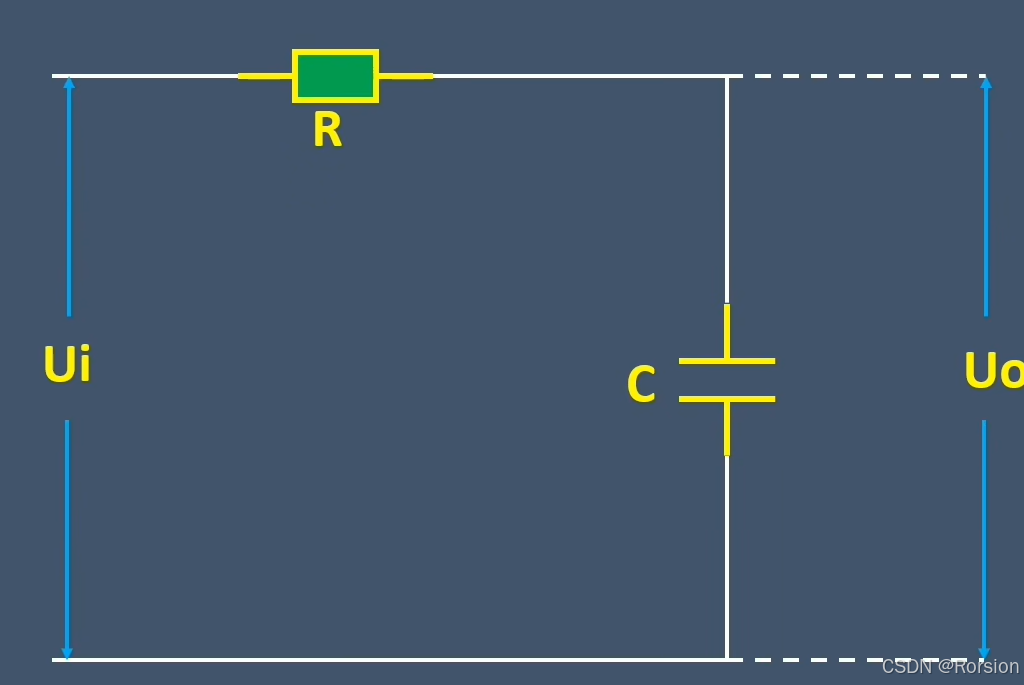

由一个电阻和一个电容串联组成，输入信号加在电阻和电容的串联组合两端，输出信号从电容两端取出。这种结构简单，成本低，但滤波效果相对较弱，其截止频率： (截止频率是低通滤波器的一个重要参数，用fc表示。在截止频率处，滤波器的输出信号幅度下降到输入信号幅度的0.707倍（即-3dB）。低于截止频率的信号能够相对顺利地通过滤波器，而高于截止频率的信号则开始被显著衰减。)按照截止频率去选择电容的值来实现对特定频率范围的滤波

（2）二阶及高阶低通滤波器

为了获得更好的滤波效果，常采用二阶或更高阶的低通滤波器。二阶低通滤波器通常由两个 RC 环节级联组成。与一阶滤波器相比，二阶及高阶滤波器在截止频率处的衰减特性更陡峭，能更有效地抑制高频信号，但电路设计和分析相对复杂。

（3）RL低通滤波器

电感的阻抗公式：

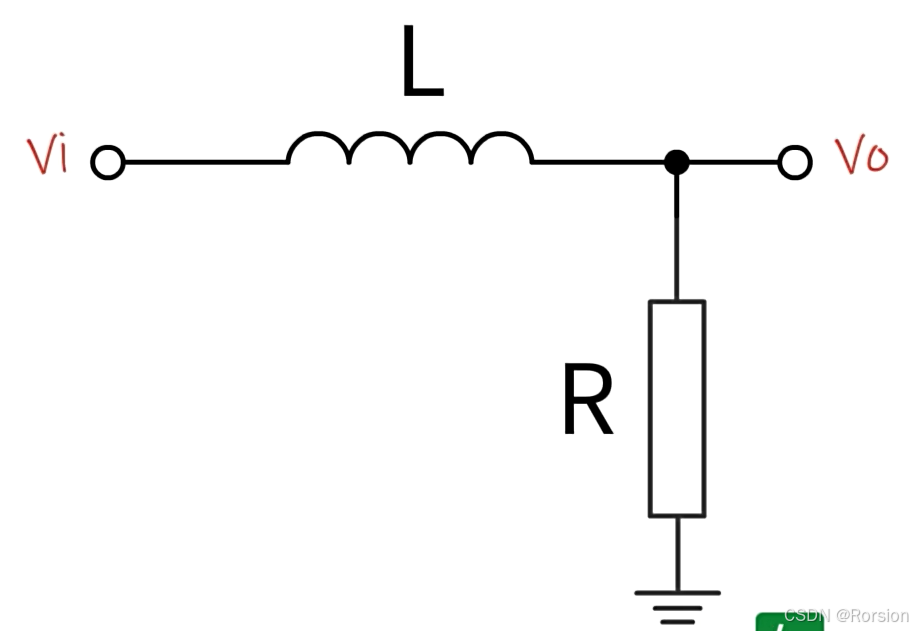

电感和电容一样，也是电抗元件，它的阻抗会随着频率而变化，所以电感和电阻也能组成滤波器，如下所示为RL低通滤波器。输入信号为直流时电感等于是直通的，输出电压等于输入电压，随着频率升高，电感的阻抗也逐渐升高，与电阻分压后，输出电压逐渐减小。由此呈现低通滤波器的特性



（4）LC低通滤波器

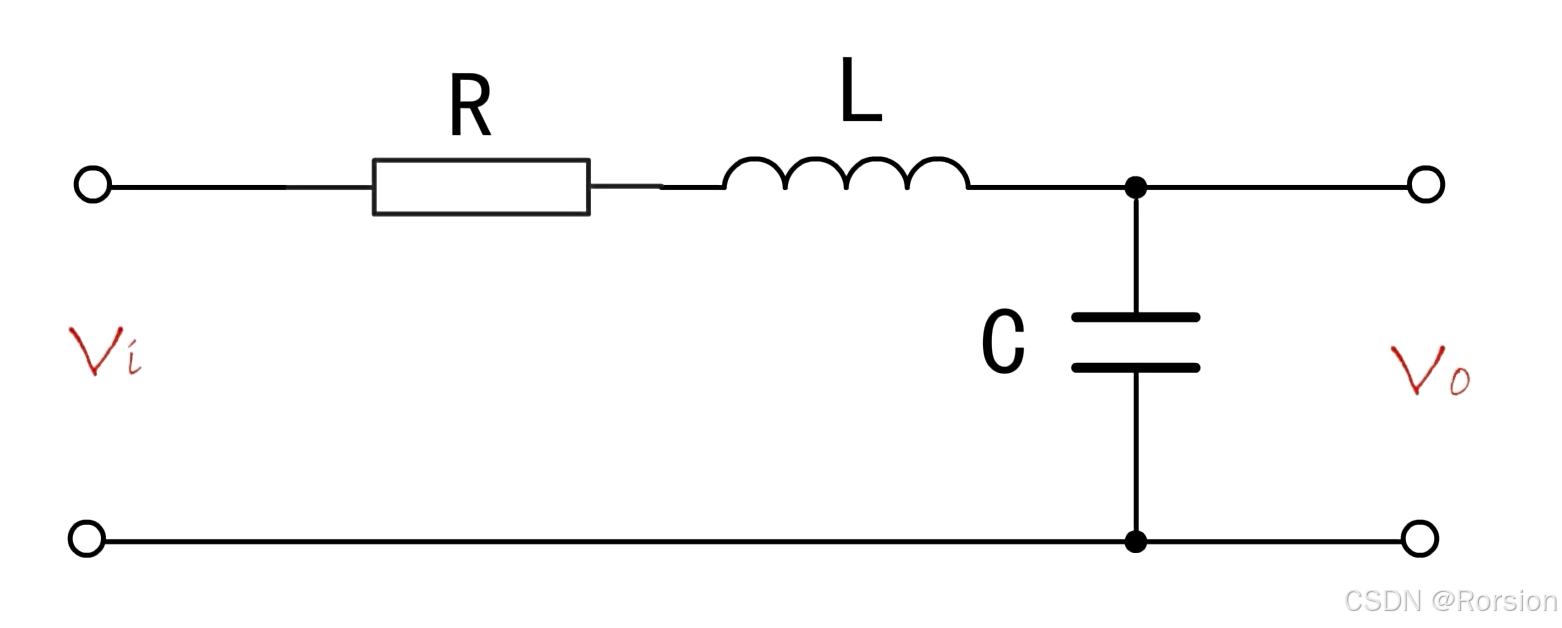

LC低通滤波器并不只有电感L和电容C，还有电阻R。

加入电阻R的作用：

• 提高通带平坦度

理想的 LC 低通滤波器在通带内的增益应该是恒定的，但实际的 LC 滤波器由于元件的非理想特性，通带内会存在一定的波动。加入电阻可以对电路的阻尼进行调整，使滤波器在通带内的频率响应更加平坦。例如，在一些对信号幅度稳定性要求较高的音频处理电路中，通过合理配置电阻，可以减少通带内的幅度波动，让声音信号能够更准确地传输。

• 减小纹波

LC 滤波器在截止频率附近会出现纹波，这会影响滤波器的性能。电阻的加入可以增加电路的阻尼，抑制这种纹波的产生。以电源滤波电路为例，在 LC 滤波器中加入适当的电阻，能够有效减小输出电压的纹波，为后续电路提供更稳定的电源。

滤波器上的输出电压就是电容上的电压

（3）有源低通滤波器

通常由运算放大器与电阻、电容等元件组成。利用运算放大器的高增益、高输入阻抗和低输出阻抗等特性，结合 RC 网络对信号进行处理。通过合理设置电阻和电容的值，使电路对低频信号有较高的增益，而对高频信号增益较低，从而实现低通滤波功能，相比无源滤波器，它能提供信号放大功能且滤波性能更优。

2，高通滤波器

高通滤波器的各种类型和作用与低通滤波器都是对应的。

（1）一阶RC高通滤波器

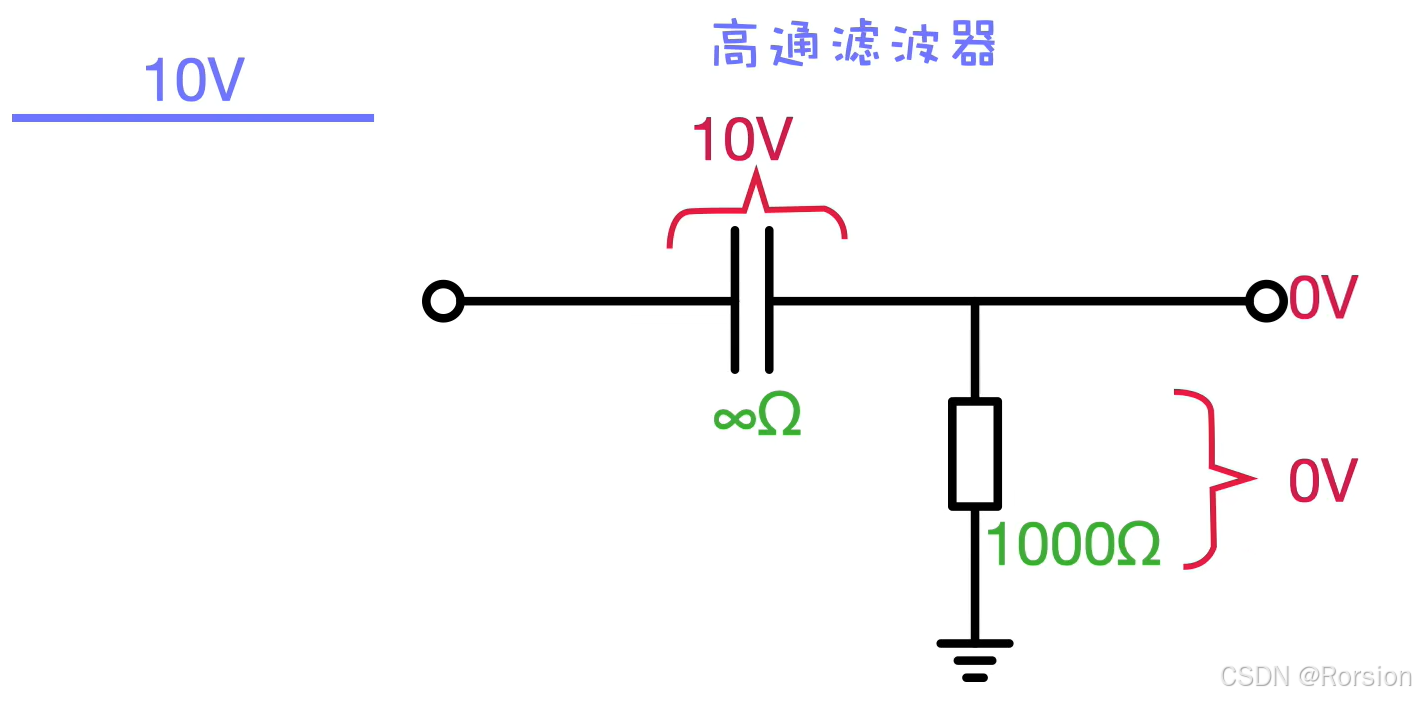

对于高通滤波器：如下，电阻为1000Ω，电容容量1uF。如果输入10V直流电压，因为直流电频率为0Hz，所以电容的容抗为无穷大，此时10V电压几乎都施加在了电容上，而电阻上的电压接近于0V，所以最后输出也为0V，所以低频无法通过电容

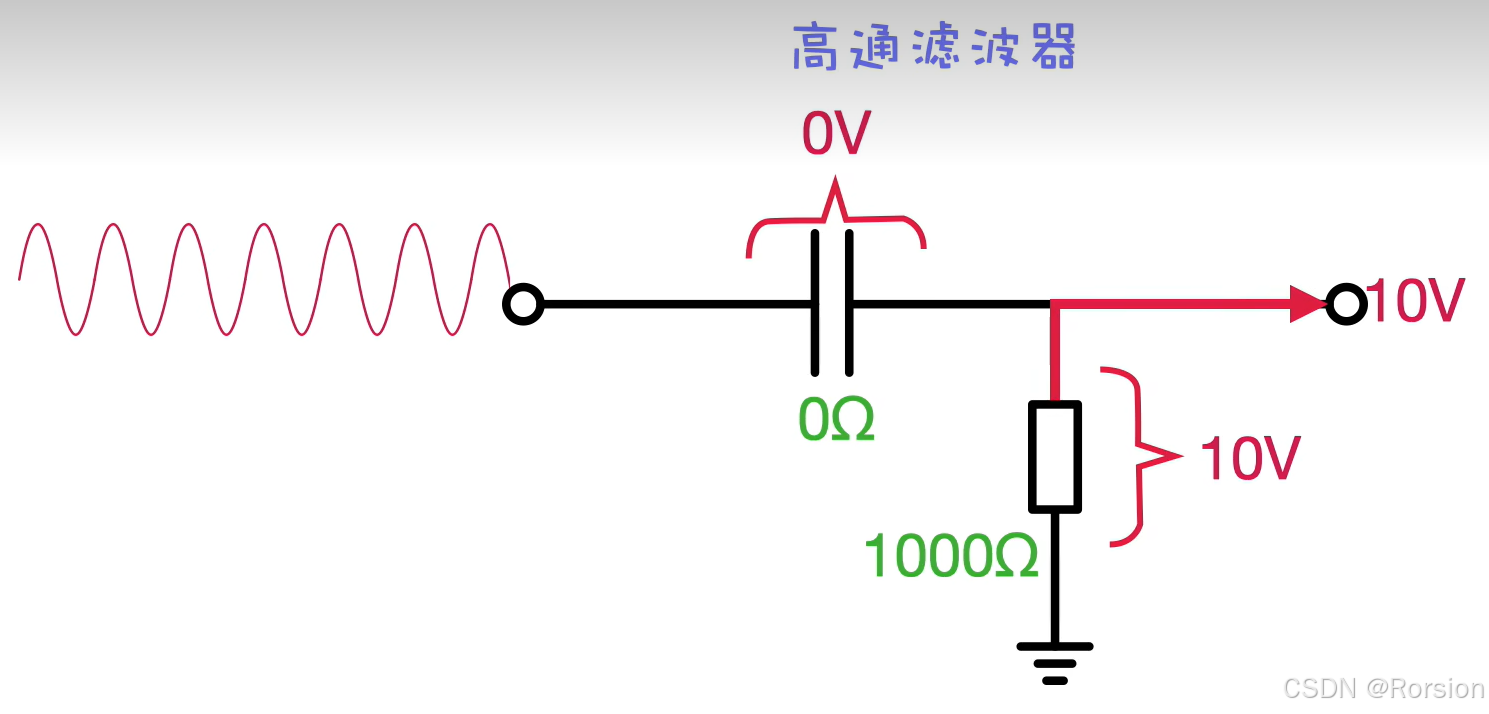

如果输入一个频率无穷大的交流电，电容容抗接近于0Ω，10V电压几乎全都施加在了电阻身上，输出也接近10V，所以高频几乎可以全部通过

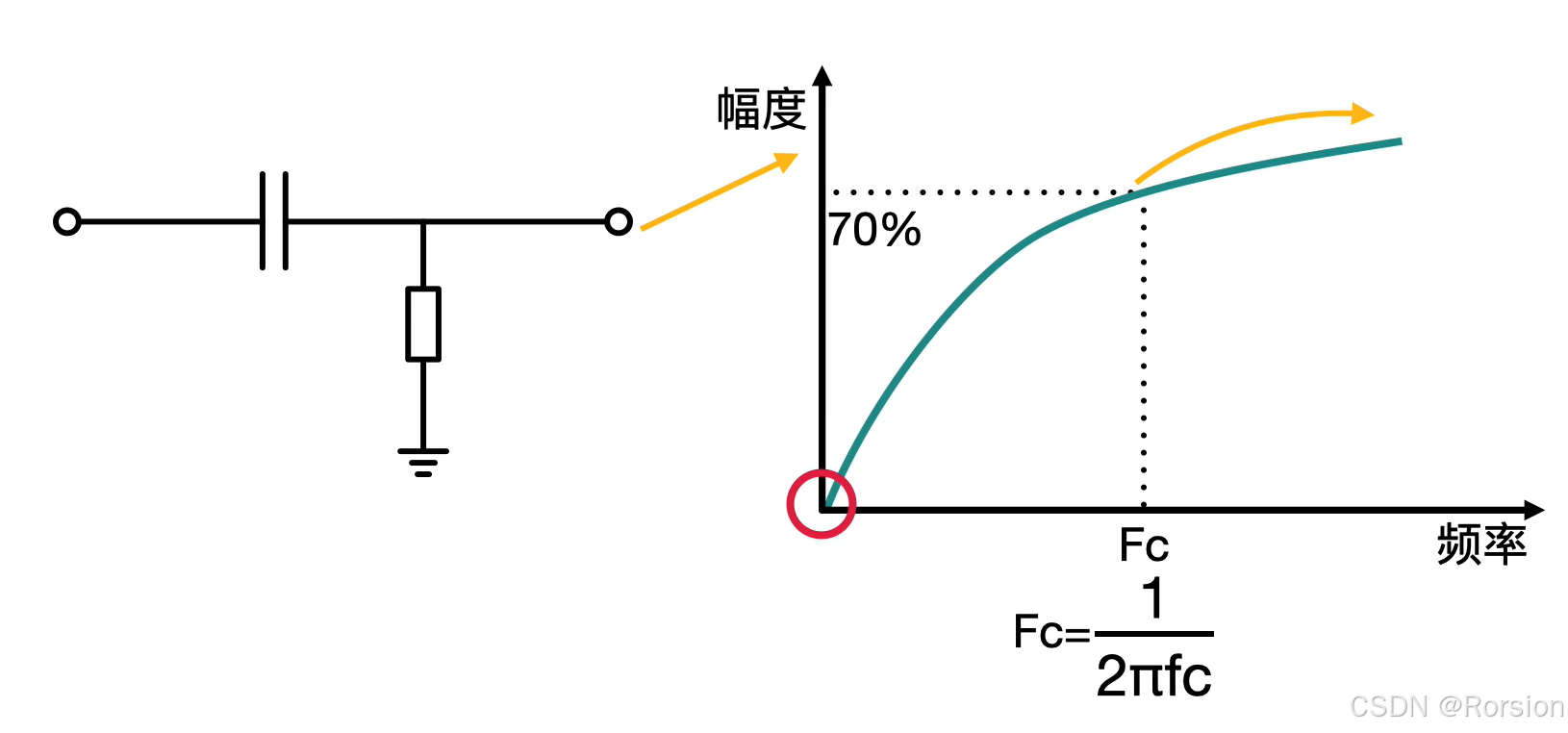

随着频率的升高，电容的容抗越来越低，输出电压越来越高 。下图反应了频率和幅度的关系，当他处于截至频率时，输出信号的幅度可以达到输入信号的70%，如果是更高的频率，输出信号的幅度也会更高。这就是高通滤波器的作用，它并没有把低频信号完全滤除，只是把低频信号的幅度给削减多一些，而高频信号削减的少一点



 （2）二阶及高阶低通滤波器

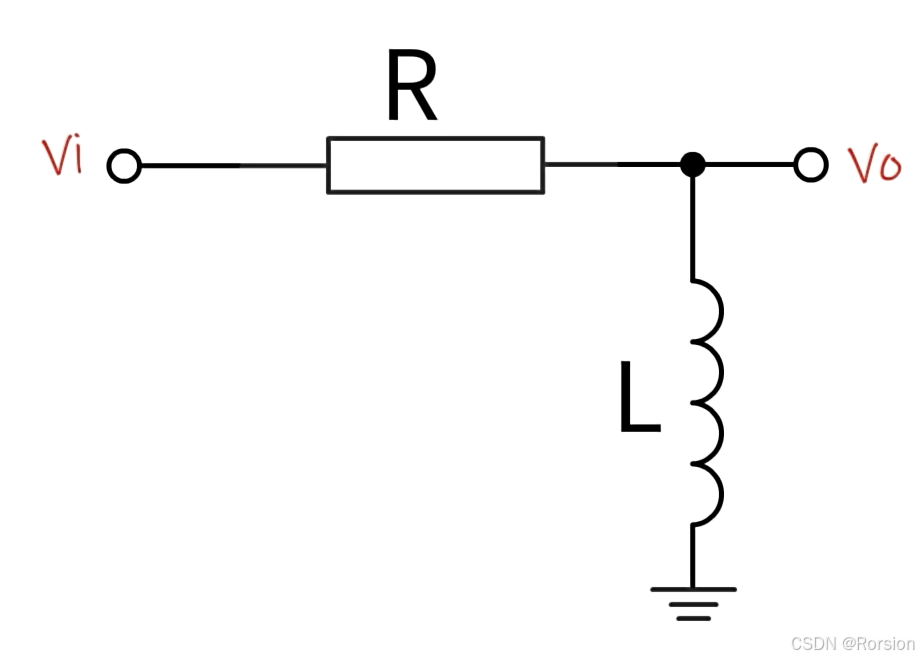

 （3）RL高通滤波器

（4）LC高通滤波器

（5）有源高通滤波器

三，延时

电容的延时作用在电子电路中较为常见，这主要基于电容充电和放电需要一定时间的特性。电容是一种能够储存电荷的元件，其基本公式为Q=CXU。当电容连接到电源时，电源开始向电容充电。电流流入电容，使电容极板上的电荷量逐渐增加，电容两端的电压也随之升高。充电电流 ，这意味着电容两端电压的变化率与充电电流成正比。在充电初期，电容两端电压较低，充电电流较大；随着充电的进行，电容两端电压逐渐升高，充电电流逐渐减小，这个过程需要一定的时间，从而实现了对信号变化的延时。同理，放电过程同样需要一定的时间，使得负载上的电压变化不会瞬间完成，进而起到延时作用。

• 单稳态触发器
  • 在单稳态触发器电路中，电容常被用于产生延时。单稳态触发器有一个稳定状态和一个暂稳态。当触发信号到来时，电路从稳定状态进入暂稳态，电容开始充电或放电。在电容充电或放电到一定程度后，电路又会自动返回到稳定状态。这个暂稳态的持续时间由电容的充电或放电时间决定，也就是电容起到了延时作用。例如在工业自动化控制中，单稳态触发器可以用于控制设备的短暂启动或停止，通过调整电容的参数来精确控制延时时间。
• 定时电路

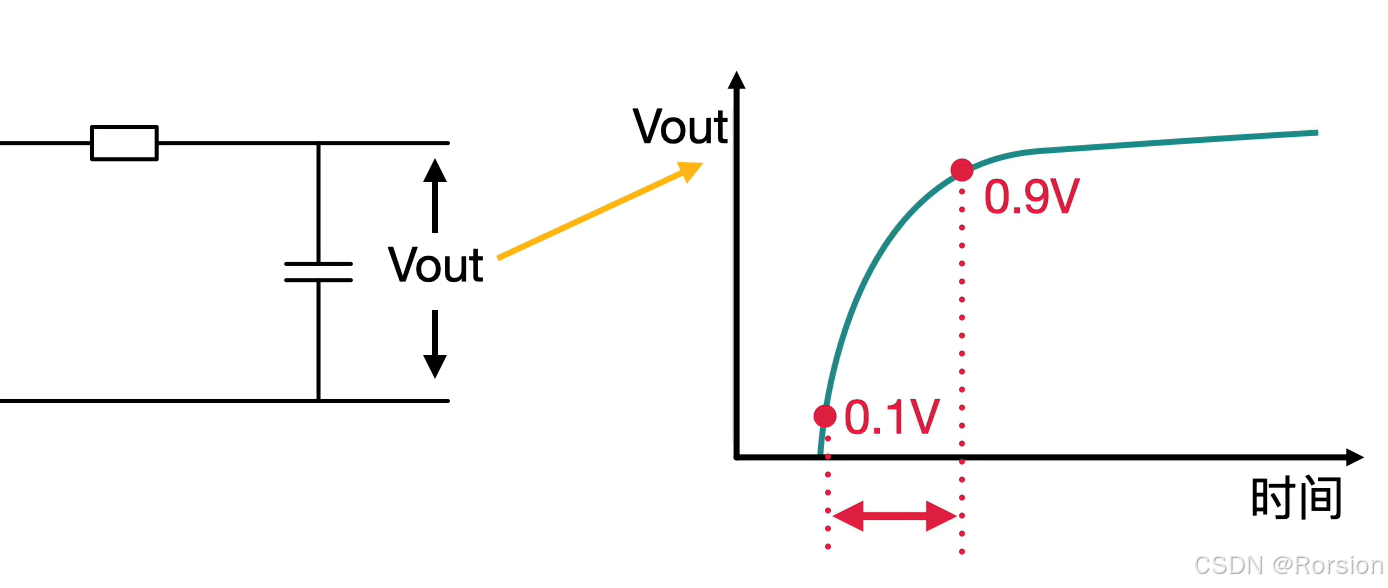

  • 电容和电阻组成的 RC 定时电路是最常见的利用电容延时作用的电路之一。根据公式 （其中 t 是延时时间，R 是电阻值，C 是电容量，U1 和  U2分别是电容充电或放电过程中的起始电压和终止电压），可以通过选择合适的电阻和电容值来实现不同的延时时间。在一些家用电器中，如定时器控制的电饭煲，就利用了 RC 定时电路来实现煮饭时间的设定。
• 消抖电路
  • 在机械按键等开关设备中，按键按下或释放时会产生抖动现象，可能导致电路误触发。电容可以用于消抖电路中，利用其延时特性来消除抖动。当按键按下时，电容开始充电，由于电容的延时作用，电路不会立即检测到按键信号的变化，而是等待抖动信号消失后再进行检测，从而避免了误触发。这种消抖电路在各种电子设备的按键控制中广泛应用。

四，耦合

电容的耦合作用是指在电子电路中，电容能够将交流信号从一个电路部分传输到另一个电路部分，同时阻止直流成分通过，使前后级电路之间实现信号的有效传递和隔离。

原理：电容具有 “通交流、隔直流” 的特性，这是其实现耦合作用的基础。从电场和电荷的角度来看，当在电容两端施加交流电压时，交流电压的极性和大小不断变化。在电压变化的过程中，电容会不断地进行充电和放电。在交流信号的正半周，电容充电，电荷在电容极板上积累；在负半周，电容放电，极板上的电荷减少。这个过程使得电容能够让交流信号的电流通过，从而实现交流信号的传输。而对于直流信号，由于其电压极性和大小保持不变，电容在充电完成后，电路中就不再有直流电流通过，相当于在直流电路中电容处于开路状态，起到了隔离直流的作用。

• 多级放大电路中的级间耦合：在多级放大电路中，前一级放大器的输出信号需要传输到下一级放大器进行进一步放大。电容耦合可以将前一级放大器输出的交流信号顺利地传输到下一级放大器的输入端，同时阻止前一级放大器的直流工作点电压影响到下一级放大器。这样可以使各级放大器都能保持各自合适的直流工作状态，又能实现交流信号的逐级放大。例如在音频放大器中，通常会采用多级放大电路，级与级之间常用电容进行耦合，以保证音频信号能够得到有效的放大，同时避免各级电路的直流工作点相互干扰。
• 信号处理电路中的交流信号提取：在一些信号处理电路中，需要从包含直流和交流成分的混合信号中提取出交流信号。电容耦合可以将混合信号中的交流成分传输到后续的处理电路中，而将直流成分隔离掉。比如在传感器信号处理电路中，传感器输出的信号可能包含直流偏置和需要测量的交流信号，通过电容耦合可以将有用的交流信号提取出来进行放大、滤波等后续处理，而去除不需要的直流成分。

 五，旁路

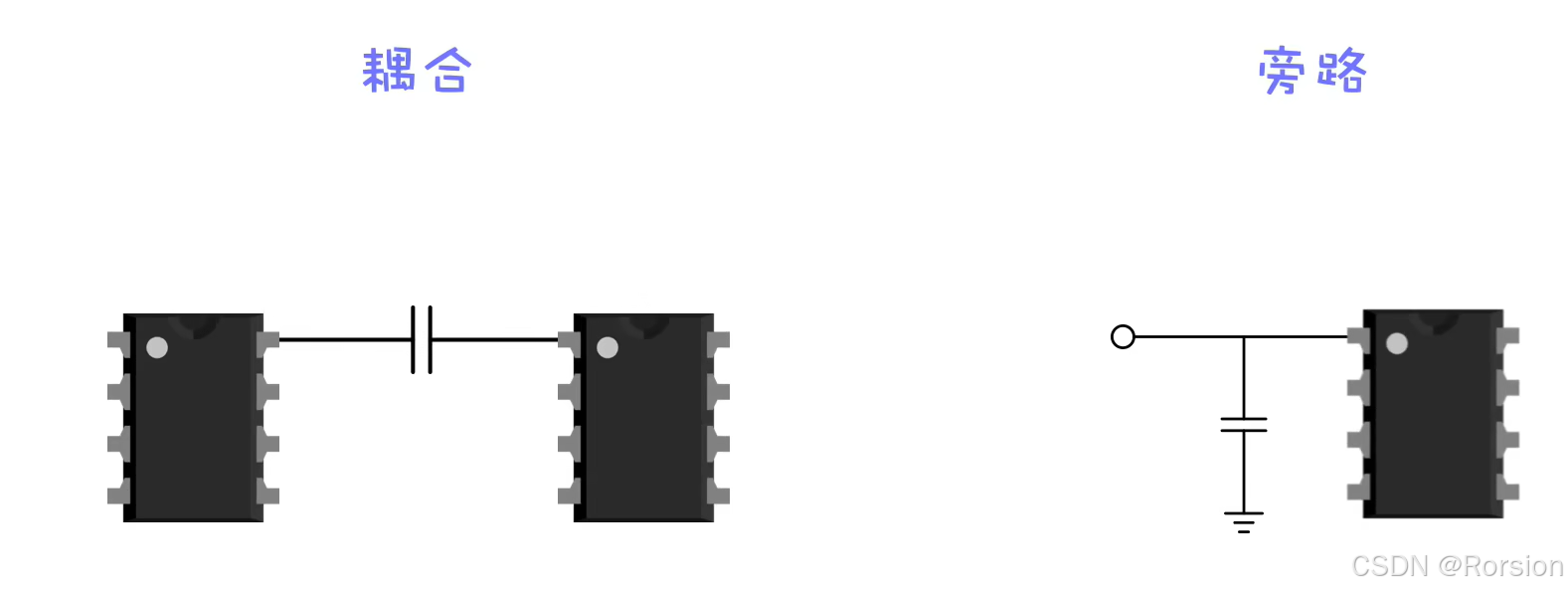

旁路电容和耦合电容非常类似，耦合电容滤除的是低频信号，而旁路电容滤除的是高频的交流信号

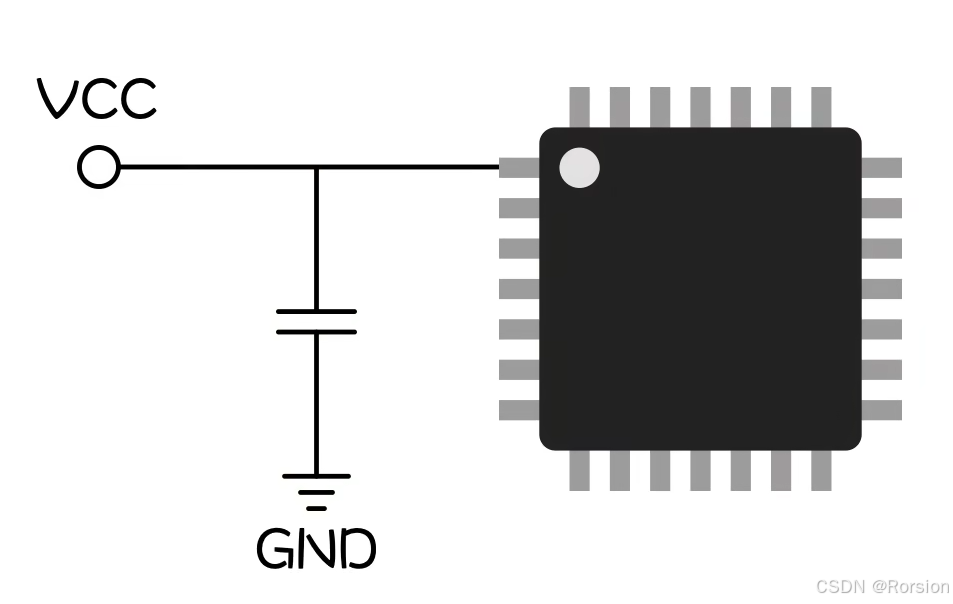

比较常见的应用是当我们给芯片供电时，习惯性地在电源和地之间加一个0.1uF的小电容，对于高频的干扰信号会通过小电容流向地(旁路电容要仅靠芯片，距离太远的话，电容到芯片的那段导线可能会受噪音，电磁干扰的影响)，有时也会并联多个电容，电容小的更靠近芯片。
