RK平台EDP点屏

RK平台EDP点屏相关配置方法

weixin_46480897

1971人浏览 · 2025-02-06 14:50:21

weixin_46480897 · 2025-02-06 14:50:21 发布

RK平台EDP点屏相关配置方法

RKDocs中edp相关的文档主要有下面两个

\RKDocs\common\display\Rockchip_Developer_Guide_DRM_Panel_Porting_CN&EN.pdf

\RKDocs\common\display\Rockchip_Introduction_DRM_Integration_Helper_CN.pdf

驱动路径

edp驱动文件主要涉及下面几个
kernel路径下
drivers/gpu/drm/bridge/analogix/analogix_dp_core.c
drivers/gpu/drm/bridge/analogix/analogix_dp_core.h
drivers/gpu/drm/bridge/analogix/analogix_dp_reg.c
drivers/gpu/drm/bridge/analogix/analogix_dp_reg.h
drivers/gpu/drm/rockchip/analogix_dp-rockchip.c
include/drm/bridge/analogix_dp.h

drivers/gpu/drm/panel/panel-simple.c

drivers/phy/rockchip/phy-rockchip-samsung-hdptx.c
u-boot路径下
drivers/video/drm/analogix_dp.c
drivers/video/drm/analogix_dp.h
drivers/video/drm/analogix_dp_reg.c

drivers/phy/phy-rockchip-samsung-hdptx.c

drivers/video/drm/rockchip_panel.c

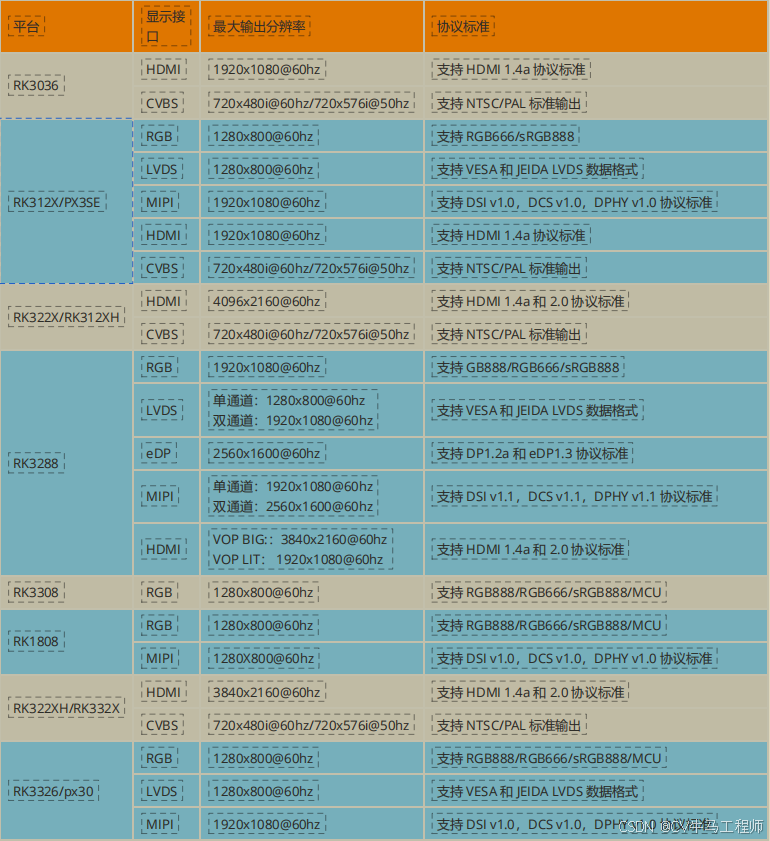

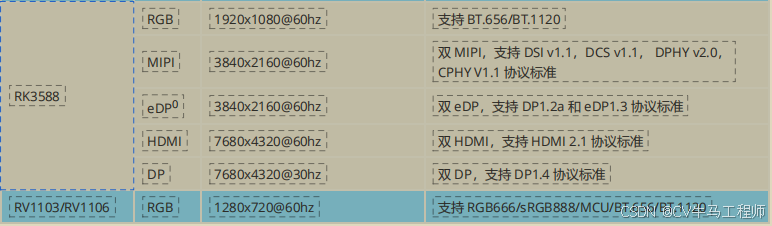

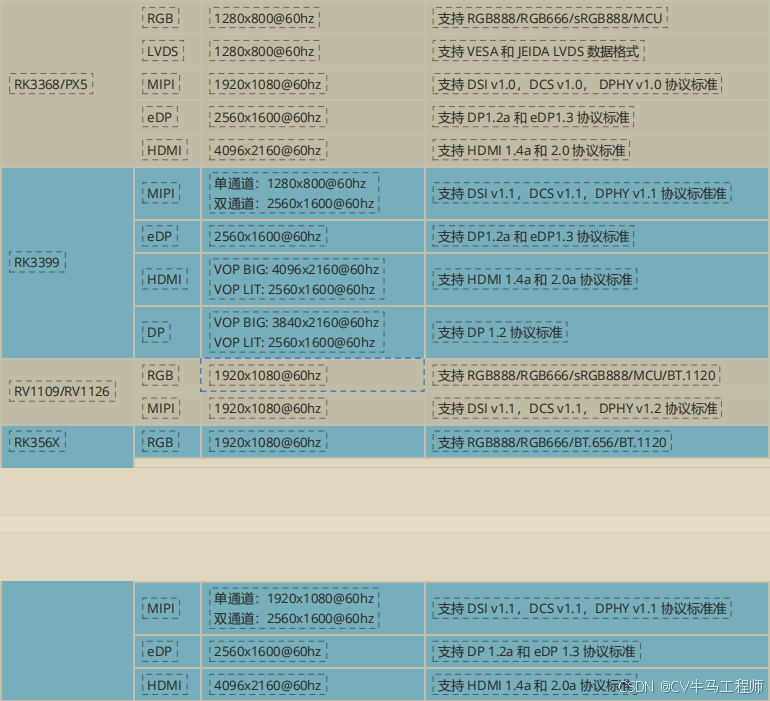

各平台显示接口最大输出分辨率和协议标准

需要注意的是在RK3588上面eDP 和 HDMI 的 PHY 是 combo 的，即在同一个产品上，使用了 HDMI0 就不能使用 eDP0，HDMI1 和 eDP1 同理。

DTS基础参数设置

VOP

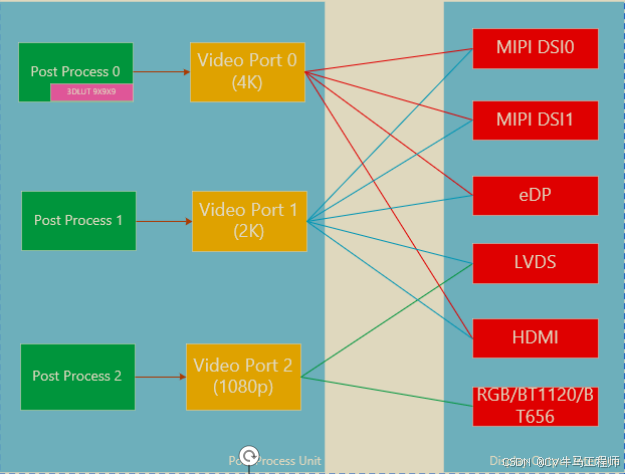

RK3568 VP 和各显示接口的连接关系

RK3588 VP 和各显示接口的连接关系

由上述连接关系可知， RK3588的EDP输入源可以选择VP0/VP1/VP2,优先选择VP2

Timing

timing 指的是显示时序参数，它决定了屏幕如何接收和显示图像数据。这些参数定义了像素数据的传输方式，包括分辨率、刷新率、同步信号等。

显示时序（Display Timing）主要包括以下几个部分：

① 分辨率（Resolution）

水平分辨率（Hactive）：屏幕一行中显示的有效像素数量（例如 1920）。
垂直分辨率（Vactive）：屏幕一列中显示的有效像素数量（例如 1080）。

② 同步时序（Sync Timing）

eDP 在数据传输过程中，每一帧的传输不是连续的，存在一定的间隙。这些间隙用于同步数据传输，确保屏幕正确显示内容。

水平时序（Horizontal Timing）
- Hsync_len（水平同步信号宽度）
- Hback_porch（水平后沿）
- Hfront_porch（水平前沿）
- Htotal = Hactive + Hsync_len + Hback_porch + Hfront_porch
- Hsync_start = Hfront_porch + Hactive
- Hsync_end = Htotal - Hback_porch = Hsync_len + Hactive + Hfront_porch
垂直时序（Vertical Timing）
- Vsync_len（垂直同步信号宽度）
- Vback_porch（垂直后沿）
- Vfront_porch（垂直前沿）
- Vtotal = Vactive + Vsync_len + Vback_porch + Vfront_porch
- Vsync_start = Vfront_porch + Vactive
- Vsync_end = Vtotal - Vback_porch = Vsync_len + Vactive + Vfront_porch

③ 时钟（Clock / Pixel Clock）

像素时钟（Pixel Clock，单位 MHz）
- 这个参数决定了屏幕的像素刷新速率。例如，1920x1080@60Hz 的 eDP 屏幕，像素时钟可能是 148.5MHz。

④ 刷新率（Refresh Rate）

屏幕每秒刷新多少次（一般是 60Hz、120Hz、144Hz）。

屏参写入

主流的屏参写入方法一般有两种

1，通过EDID的方式获取并写入

这个方法主要先是获取屏幕的 timing 信息，需要打开 EDP 相关驱动，并配置 EDP
相关结点

xxxxxxxxxx
#接入屏幕后会在 uboot 串口中打印类似下面的信息
Maximum visible display size: 26 cm x 17 cm
Power management features: no active off, no suspend, no standby
Estabilished timings:
Standard timings:
2400x1600 59 Hz (detailed)
Monitor name: LQ123P1JX31
Detailed mode clock 252750 kHz, flags[a]
H: 2400 2448 2480 2560
V: 1600 1603 1613 1646
bus_format: 1009

通过上面的信息我们可以获取到
dclk = 252750 kHz
flags = 0xa
hactive = 2400.
hsync_start = 2448
hsync_end = 2480
htotal = 2560
vactive = 1600
vsync_start = 1603
vsync_end = 1613
vtotal = 1646
bus_format = 1009

其中flags对应标识可以从下面看出来

xxxxxxxxxx
/* Video mode flags */
/* bit compatible with the xorg definitions. */
#define DRM_MODE_FLAG_PHSYNC            (1 << 0)
#define DRM_MODE_FLAG_NHSYNC            (1 << 1)
#define DRM_MODE_FLAG_PVSYNC            (1 << 2)
#define DRM_MODE_FLAG_NVSYNC            (1 << 3)
#define DRM_MODE_FLAG_INTERLACE         (1 << 4)
#define DRM_MODE_FLAG_DBLSCAN           (1 << 5)
#define DRM_MODE_FLAG_CSYNC             (1 << 6)
#define DRM_MODE_FLAG_PCSYNC            (1 << 7)
#define DRM_MODE_FLAG_NCSYNC            (1 << 8)
#define DRM_MODE_FLAG_HSKEW             (1 << 9) /* hskew provided */
#define DRM_MODE_FLAG_BCAST             (1 << 10)
#define DRM_MODE_FLAG_PIXMUX            (1 << 11)
#define DRM_MODE_FLAG_DBLCLK            (1 << 12)
#define DRM_MODE_FLAG_CLKDIV2           (1 << 13)
#define DRM_MODE_FLAG_PPIXDATA          BIT(31) /* pixelclk-active */

flag = 0xa = 1010 即 DRM_MODE_FLAG_NVSYNC | DRM_MODE_FLAG_NHSYNC

bus_format 转换关系可以从下面网站查询

4.13.3.4.1. Media Bus Formats — The Linux Kernel documentation

换算成 DTS 解析的 Timing
hfront-porch = hsync start - hactive
hsync-len =hsync end -hsync start
hback-porch = htotal - hsync end
vfront-porch = vsync start- vactive
vsync-len =vsync end -vsync start
vback-porch = vtotal-vsync_end

hsync-active 和 vsync-active 即对应 flag 中的 BIT(0)- BIT(3)

hsync-active = <0>;表示 DRM_MODE_FLAG_PHSYNC 反之为 DRM_MODE_FLAG_NHSYNC

vsync-active = <0>; 表示 DRM_MODE_FLAG_PVSYNC 反之为 DRM_MODE_FLAG_NVSYNC按照上述换算后可以得到一个能写在 DTS panel 中的 timing

x
# example

    timing0: timing0 {
        clock-frequency = <252750000>;
        hactive = <2400>;
        vactive = <1600>;
        hfront-porch = <8>;
        hsync-len = <32>;
        hback-porch = <80>;
        vfront-porch = <3>;
        vsync-len = <10>;
        vback-porch = <33>;
        hsync-active = <1>;
        vsync-active = <1>;
        pixelclk-active = <0>;
        };

2，除了通过EDID的方式获取写入，屏厂给的规格书有时候很全面，可以通过查找规格书找到上述参数，若部分参数未找到可以直接询问屏厂

Panel

prepare-delay-ms 是最先 delay 的，在 panel simple_prepare 函数中会先使能电源在 delay 对应时间，若不需要可以不设置
如果出现点屏失败的情况，确认是时序方面的问题可以延长 prepare-delay-ms 至 500 进行测试

enable-delay-ms 在 panel-simple.c 中可以看到仅是 delay 点亮背光的时间，若不需要可以不设置pixelclk-active 表示pixel data的clk 极性
0 表示 active low = drive pixel data on falling edge /sample data on rising edge

1 表示active high = drive pixel data on rising edge/sample data on falling edge

EDP

除了配置 Panel 和 Timing 结点，通常应按需在 EDP 结点配置 HPD

二者选一个写入 edp 结点即可，hpd-gpios 配置参考如下

xxxxxxxxxx
&edp0 {
    pinctrl-names = "default";
    pinctrl-0 = <&edp0_hpd>;
    hpd-gpios = <&gpio1 RK_PA5 GPIO_ACTIVE_HIGH>;
    status = "okay";
};
&pinctrl {
    edp {
        edp0_hpd: edp0-hpd {
        rockchip,pins = <1 RK_PA5 0 &pcfg_pull_none>;
        };
    };
};

AUX

xxxxxxxxxx
# AUX 报错参考
[   11.591242] rockchip-dp fe0c0000.edp: AUX CH error happened: 0x2 (1)
[   11.592663] rockchip-dp fe0c0000.edp: AUX CH error happened: 0x2 (1)
[   11.594057] rockchip-dp fe0c0000.edp: AUX CH error happened: 0x2 (1)
# AUX 报错参考
console:/ # dmesg | grep edp
[ 3.236549] rockchip-dp fdec0000.edp: failed to read max link rate
[ 3.260422] rockchip-dp fdec0000.edp: failed to read max link rate
[ 3.284163] rockchip-dp fdec0000.edp: failed to read max link rate

遇到 AUX 报错，可以排查下以下几点。

先查下AUX接线，如遇到AUX接线接反，软件可以参考下列修改，反相N和P脚

xxxxxxxxxx
diff --git a/drivers/video/drm/analogix_dp_reg.c b/drivers/video/drm/analogix_dp_reg.c
index 3bd1cd55a0f..d0a4e93a42a 100644
--- a/drivers/video/drm/analogix_dp_reg.c
+++ b/drivers/video/drm/analogix_dp_reg.c
@@ -525,7 +525,7 @@ int analogix_dp_start_aux_transaction(struct analogix_dp_device *dp)


        /* Enable AUX CH operation */
        reg = analogix_dp_read(dp, ANALOGIX_DP_AUX_CH_CTL_2);
-       reg |= AUX_EN;
+       reg |= AUX_EN | 0x4;
        analogix_dp_write(dp, ANALOGIX_DP_AUX_CH_CTL_2, reg);


        /* Is AUX CH command reply received? */

检査 HPD 是否正常，是否填写了 force-hpd 导致上电沟通时序不对，AUX 过早进行沟通如果填写的是 hpd-gpios，检查 HPD 脚是否有正确设置，示波器检査上电时序是否符合要求

xxxxxxxxxx
# 参考此结点访问，查询 hpd 状态
console:/ # cat /sys/class/drm/card0-eDP-1/status
connected

如果 status 为 disconnected，应该检査 HPD 脚

对于部分屏幕 AUX 报错可以通过延长上电时间来规避，这种情况一般是上电时序不对可以延长 panel 结点的 prepare-delay-ms 来解决，可以尝试较大值 500/1000 等

xxxxxxxxxx
# 参考
prepare-delay-ms = <500>;

若修改 HPD 和 delay 后仍然无法进行 AUX 供电，应该检查供电是否符合标准用示波器抓取供电脚和 HPD 脚，查看是否满足时序要求，电压是否稳定
