一、数据手册参考

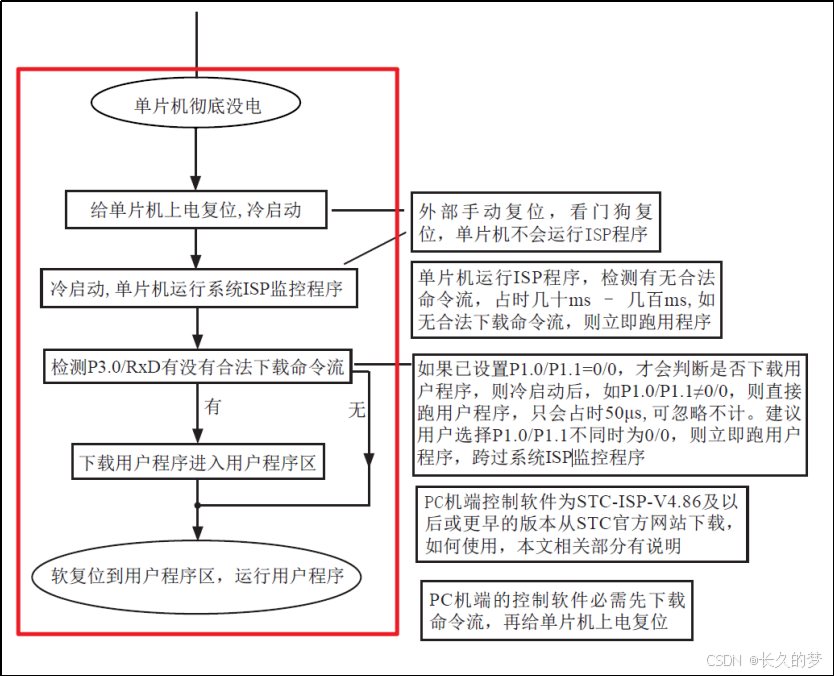

根据 STC89C52RC 的手册，我们可以知道，STC89C52RC 在上电开机后，会先检查 RxD

引脚有没有别的芯片传递下载（烧录）信号过来。





在此期间，有两种情况可能发生：

（1）有下载信号：

MCU 检测到下载信号后，通过 CH340N 与电脑进行通讯。电脑逐步将代码写入 MCU

的存储区。代码写入完成后，MCU 会从存储区的第一行代码开始执行。

（2）没有下载信号：

如果在预留时间内未检测到下载信号，MCU 将执行之前存储在存储区中的代码。

---



二、 烧录与供电控制

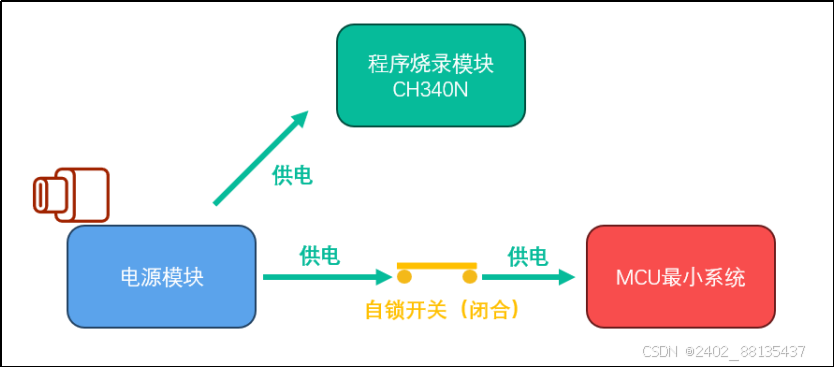

（1）正常状态（未下载程序时）



---

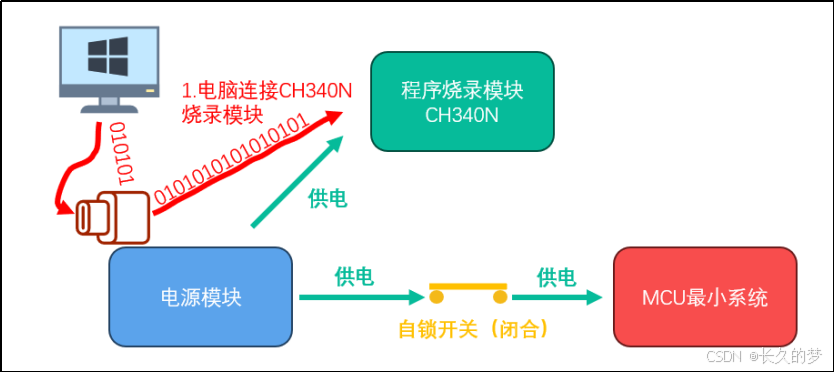

 （2）电脑打开烧录软件，通过 USB 与核心板上的 CH340N 通信并开始下载：

---



（3）CH340N 等待 STC89C52RC 接受数据：

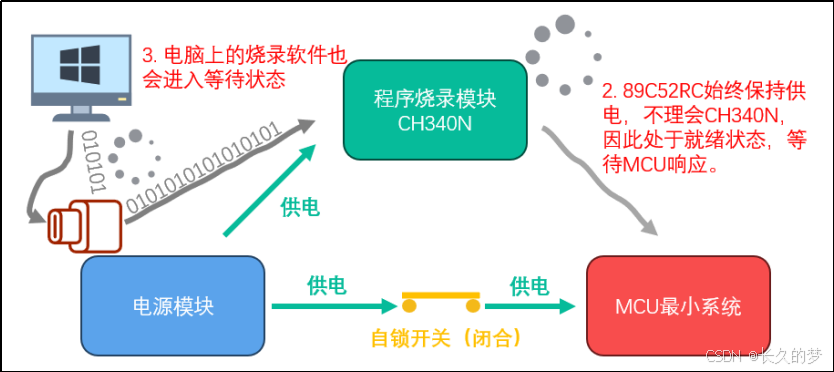

因为 STC89C52RC 只会在上电启动时检查下载信号，而我们的 MCU 早已通电并进入

工作模式，因此不会理会 CH340N。这时，电脑和 CH340N 都处于就绪状态，等待

STC89C52RC 的响应。



---

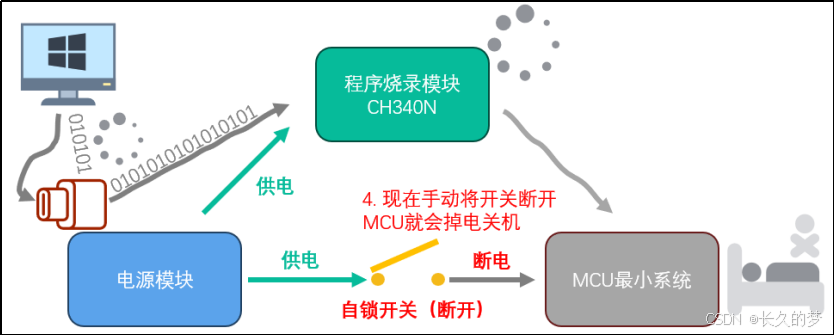

 （4）手动断开自锁开关，让 MCU 断电关机：

现在手动断开自锁开关，MCU 会失去电力供给，最终关机。需要注意的是，开关仅管

理 MCU 最小系统的供电，并不影响 CH340N 的供电。如果此时断开 CH340N 的电源，电脑

将检测到设备断开连接，导致下载操作失败。

---

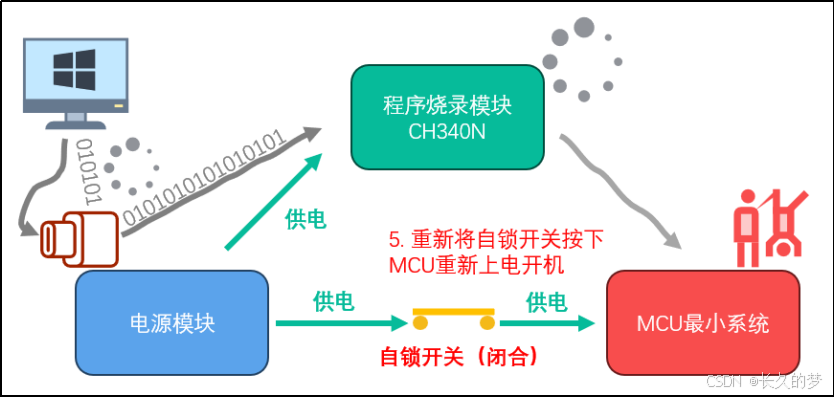

 （5）再次按下开关，重新为 MCU 供电：



---

 （6）MCU 启动后执行下载信号检查：

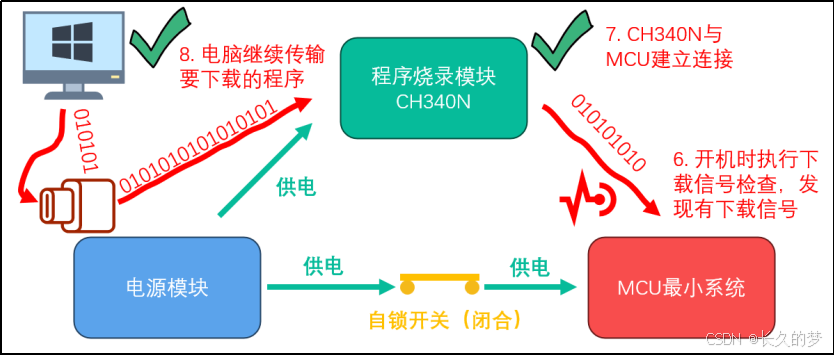

MCU 启动后，会首先检查其 RxD 引脚上是否有下载信号。此时，CH340N 已经等待了

很长时间。当 MCU 进入检查模式后，CH340N 立即与其建立通讯，从而退出等待状态。随

着 CH340N 退出等待状态，PC 上的软件也会继续传输要下载的程序。



---

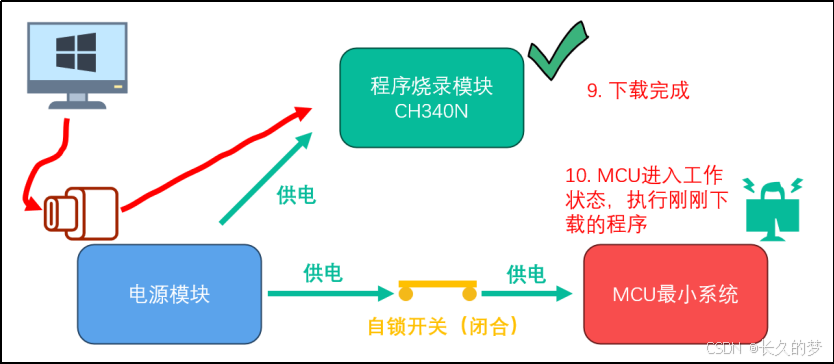

（7）烧录完成，MCU 进入工作状态：

随着烧录的完成，电脑到 CH340N 的数据传输停止，CH340N 到 MCU 的数据流也随之

终止。随后，MCU 进入工作模式，执行刚刚下载的程序。



---

三、总结

嵌入式技术中的原理图和PCB设计是将电路原理图转换为实际板上的电路布局的过程。在设计过程中，需要将电路的功能块以符号表示，并根据电路连接的要求进行布局。

对于51核心板中的STC89C52RC进行烧录，可以按照以下步骤进行：

1. 准备烧录工具和软件：需要一台STC-ISP烧录器、STC-ISP烧录软件和USB连接线。

2. 连接烧录工具和STC89C52RC：将USB连接线一端插入计算机的USB接口，另一端插入STC-ISP烧录器的USB接口。然后将STC-ISP烧录器的10针排线插入STC89C52RC的烧录口（ISP接口）。

3. 打开STC-ISP烧录软件：在软件界面中选择正确的烧录器型号（如STC-ISP V6.86）和COM口（烧录器连接到计算机的COM口）。点击打开按钮。

4. 选择烧录文件：点击“打开”按钮，选择要烧录的hex文件，该文件包含了程序的机器码。然后点击“打开”。

5. 设置烧录参数：在软件界面中，选择芯片型号“STC89C52RC”以及烧录方式“SRAM/ISP”。点击“设置”按钮。

6. 擦除芯片：点击“擦除”按钮，等待擦除完成。

7. 烧录程序：点击“开始”按钮，等待烧录完成。

8. 验证烧录结果：烧录完成后，点击“校验”按钮，验证烧录的程序是否正确。

9. 断开连接：烧录完成后，断开STC-ISP烧录器和STC89C52RC之间的连接。

通过以上步骤，就可以对STC89C52RC进行烧录。这样，STC89C52RC核心板就可以正常工作并运行烧录的程序。
