一.引言

DAC介绍：

将数字量转换为模拟量的器件

查阅DAC的数据手册

stm32的DAC模块是12为数字输入，电压输出型的DAC

DAC可以配置为8位或者12位模式，也可以与DMA配合使用

DAC工作在12位模式时，数据可以设置成左对齐或者右对齐

DAC模块有两个输出通道，每个通道都有独特的转换器

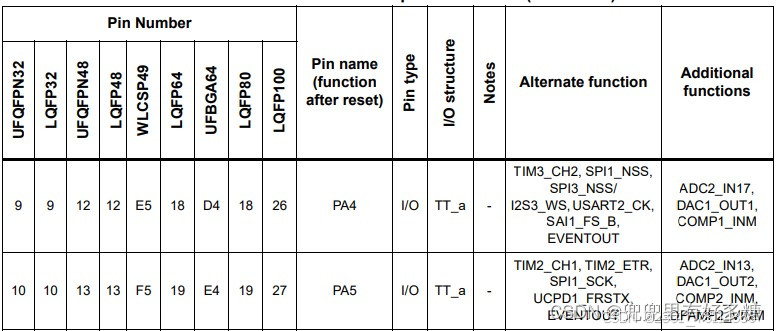

参考stm32G4的数据手册

可以看到开发板一共有一个DAC，输出引脚分别为PA4和PA5

在双DAC模式下，2个通道可以独立的进行转换，也可以同时进行转换并同步的更新两个通道的输出

DAC可以通过引脚输入参考电压VREF+以获得更准确的转换结果

二.cubeMx配置

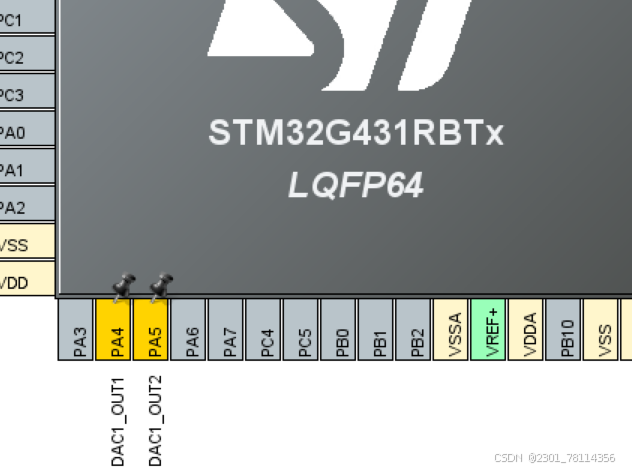

将PA4，PA5配置为DAC输出模式

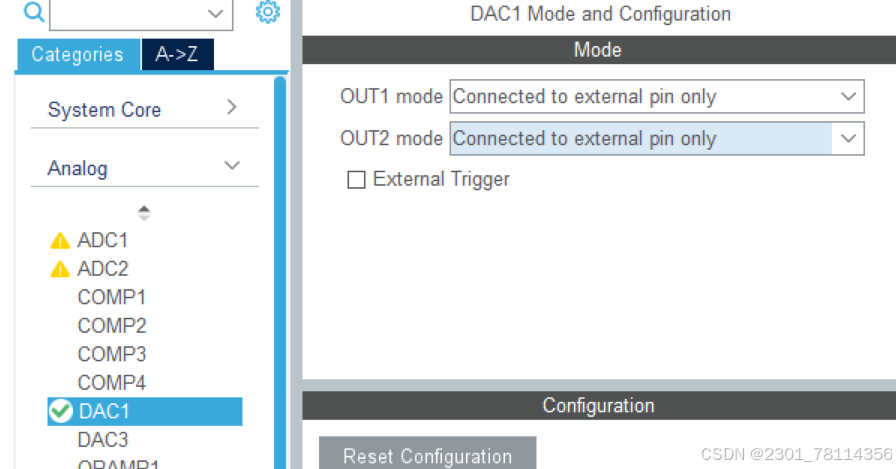

配置引脚的输出模式：

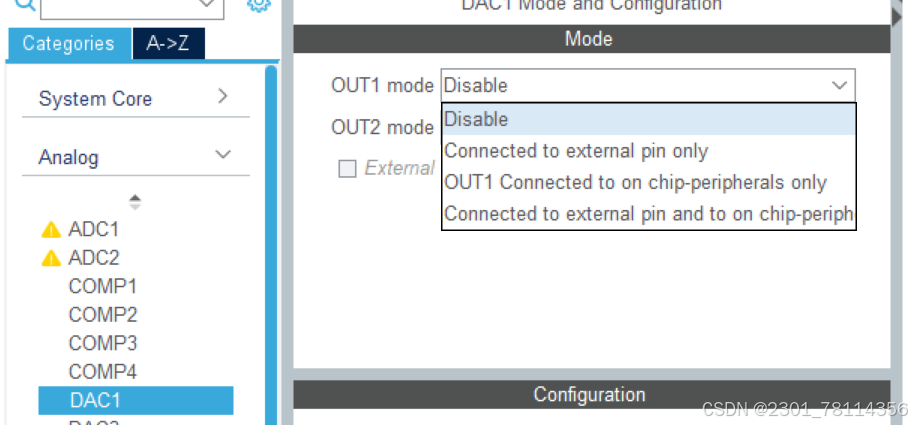

DAC一共有三种模式：

第一种是将DAC产生的电压通过引脚连接到外部。
第二种是将DAC的电压作为一个电压基准输出到其他外设上面去。
第三种是又输出到外部引脚，又输出到片内外设上面。

我们选择第一种模式

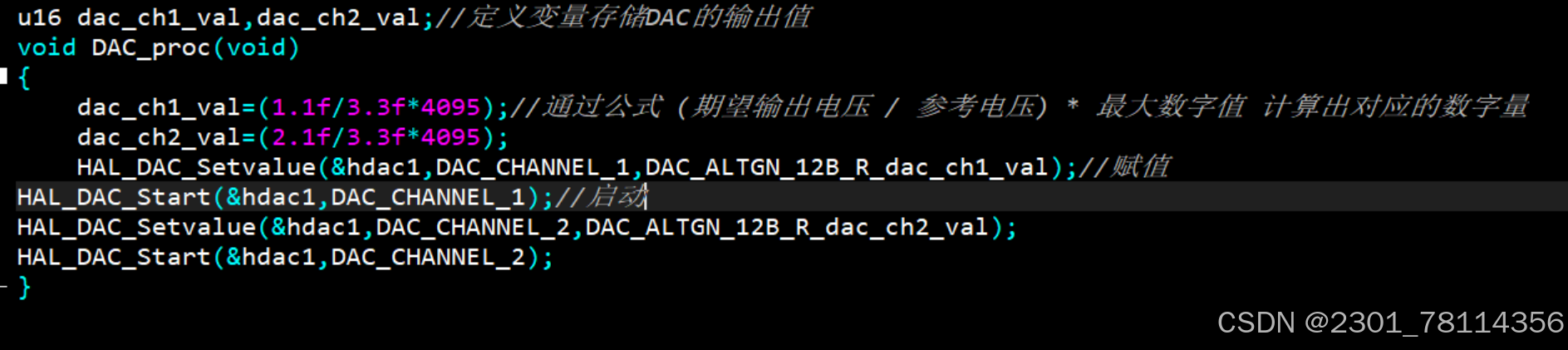

三.代码展示

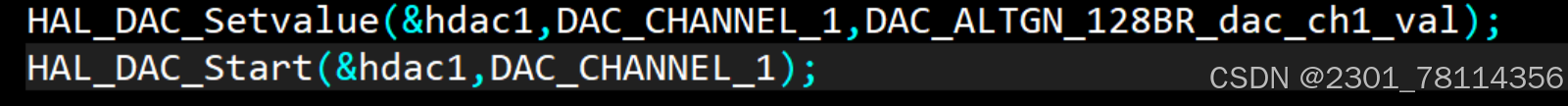

需要注意：DAC先赋值在启动
