本次实验需要用到W25QXX flash模块。

一、实验目的

达到的效果是使用一枚按钮切换板载LED的亮灭状态，并且将LED的亮灭状态保存在flash模块里面，这样即使断电，LED的状态也不会丢失。

二、接线说明

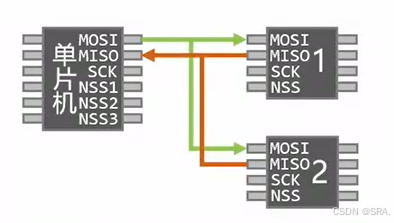

SPI有四条线，功能如下

MOSI	主发从收
MISO	主收从发
SCK	串行时钟
NSS	从机选择

W25QXX flash引脚对应：

从机	对应关系	主机
DI	主机输出，从机输入	MOSI
DO	主机输入，从机输出	MISO
CLK	串行时钟	SCK
CS	从机选择	NSS
VCC	电源正极
GND	接地

三、STM32CubeMX配置及线路连接

我们打开上次工程的.ioc文件

点击左侧Connectivity选项卡，我们再选择SPI1接口。再点击Mode，选择SPI的工作模式。

---

接下来是对SPI工作模式的说明（只说明和主机有关的四种）：

1、Full-Duplex Master：

全双工，标准的双向同时通信。

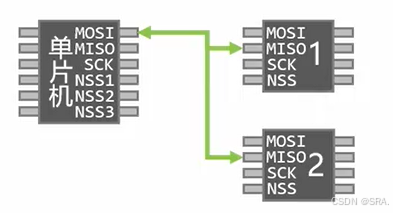

2、Half-Duplex Master

半双工。主机的MOSI连接从机的MOSI，主机既可以通过这条线向从机发送数据，又可以通过这条线从从机接收数据，但是不可以同时进行。

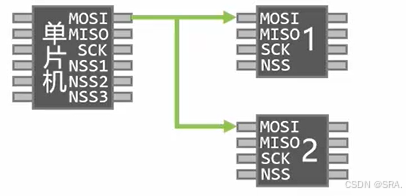

3、Transmit Only Master

只发送。主机只发送数据。

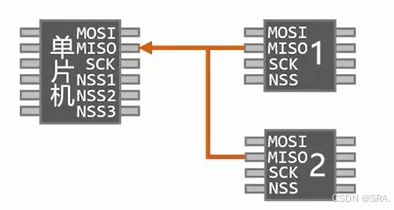

4、Receive Only Master

只接受。主机只接收数据

---

接下来我们选择全双工，即Full-Duplex Master。

---

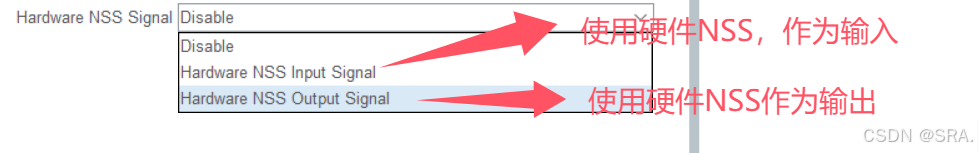

Hardware NSS Signal代表硬件NSS信号。

硬件NSS一般用于多主机通信，基本用不到

---

Hardware NSS Signal选择Disble。

线路连接：

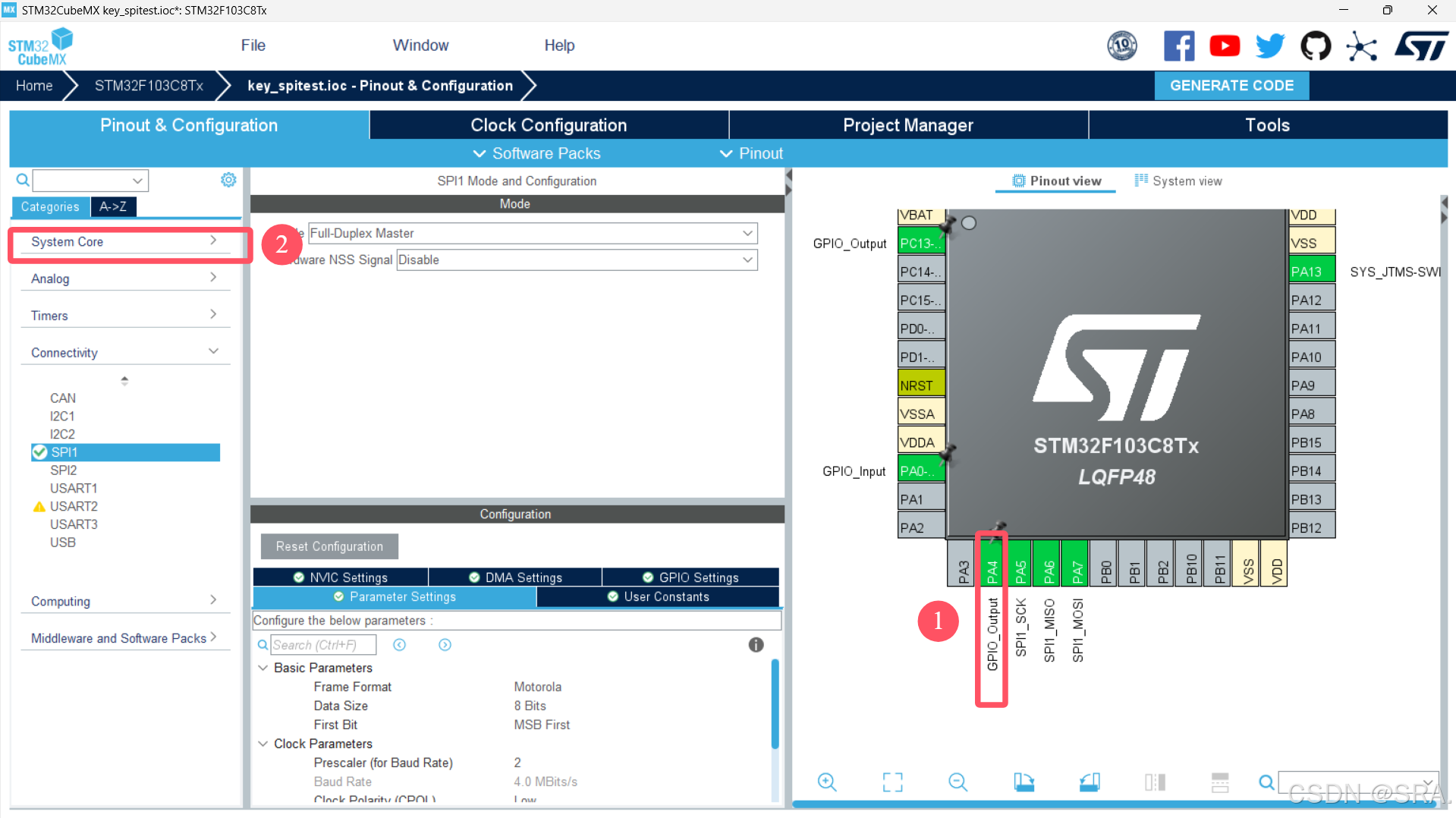

系统为我们自动配置好了DI、CLK、 DO引脚的连接，我们任意选择一个引脚，如PA4，作为NSS引脚，连接flash的CS引脚，并且设置为通用输出推挽模式。

接下来我们设置PA4引脚：

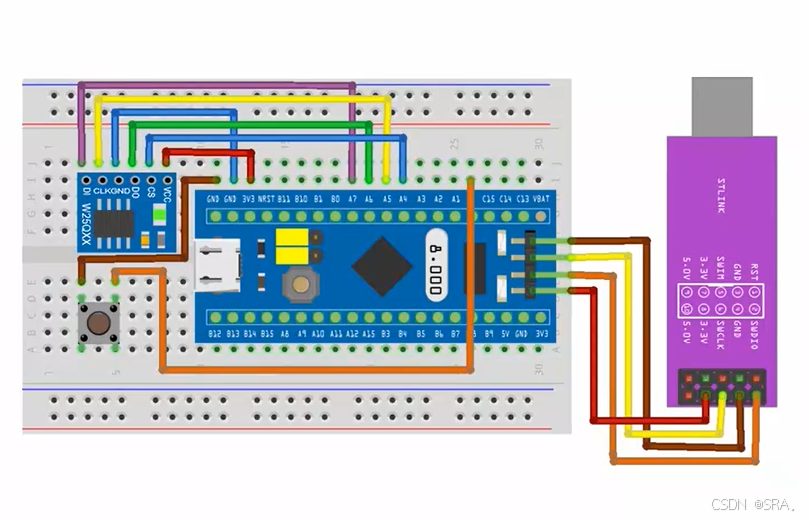

接线图如下：

连接好后我们继续回到CubeMX,点击Connectivity的SPI1，进行参数设置。

---

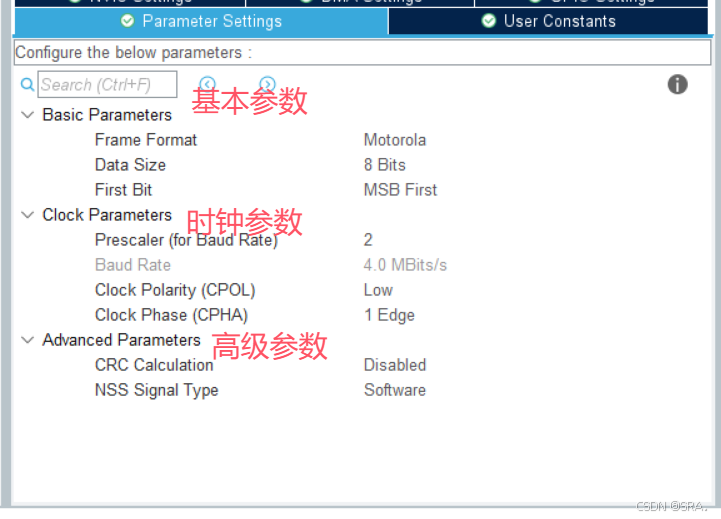

参数说明：

Basic Parameters	Frame Format	数据帧格式	唯一一种：摩托罗拉格式
	Data Size	数据位长度	8：8个比特位为一组，每组传输一个字节。、 16：16个比特位为一组，每组传输16比特（查找手册）
	First Bit	数据位的传输顺序	MSB：先传最高有效位 LSB:先传最低有效位（查找手册）
Clock Parameters	Prescaler(for Baud Rate)	分频系数	2、4、8、16、32、64、128、256（查时钟树判断）
	Baud Rate	波特率	查看时钟树可得SPI1从PCLK2获取时钟， 波特率 = PCLKx ➗ 分频系数 （查时钟树判断）
	ClockPolarity (CPoL)	时钟极性	LOW:低极性 HIGH：高极性（查找手册）
	ClockPhase (CPHA)	时钟相位	1Edge :第一边沿采集 2Edge:第二边沿采集（查找手册）
AdvancedParameters	CRC Calculation	CRC校验	用不到不需要设置
	NSS Signal Type	NSS类型	用不到不需要设置

---

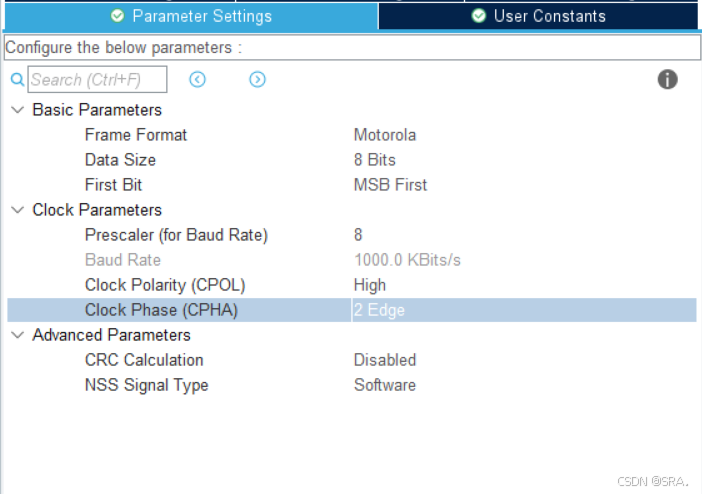

翻看模块书册可得：最终选择Motorola|、8bit、MSB First，8分频（可以得到比较低的波特率，使得电路更稳定）、High、2Edge（手册上写该模块支持模式0和模式3，我们选择模式3即：高极性、第二边沿采集）、后面的高级参数不需要设置。

然后生成代码，打开工程。

以上关于初始化的工作已完成，后续的实验代码编写，请看下节《STM32——HAL库开发笔记16（SPI外部flash实验2）》
