在现代计算机技术飞速发展的背景下，对存储速度和数据传输效率的要求也越来越高。PCIe作为一种高速、低延迟的串行总线标准，逐渐成为现代计算机系统的主流接口。但市场上仍有大量基于SATA接口的存储设备，如大容量机械硬盘（HDD）、固态硬盘（SSD）等，这些设备在大容量、低成本、中低性能场景还有大量应用。因此，如何将SATA设备接入PCIe总线以充分利用PCIe的高速性能成为了行业关注的焦点。PCIe转SATA技术的诞生，正是为了解决这一难题，实现新旧技术的无缝对接。

PCIe转SATA桥片的作用

通过PCIe转SATA桥片将SATA设备连接至计算机主板PCIe总线，来实现高速数据传输和存储管理。其作用是在这两种不同接口间架起一座桥梁，凭借PCIe总线的高带宽和低延迟优势，结合SATA接口的简单结构与热插拔支持等特点，为用户提供了高效、稳定的数据管理和存储解决方案。

这种技术在服务器、PC机、工控机、嵌入式系统等领域得到了广泛应用，满足了多种场景对高速存储的需求。

PCIe转SATA桥片应用案例

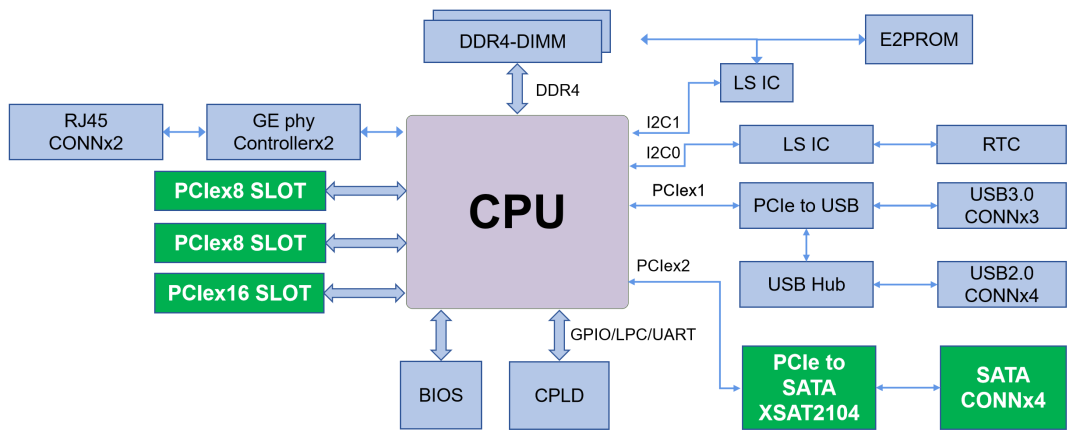

案例1：服务器或PC主板

SATA口作为服务器或PC内部重要接口，可以接系统盘、数据盘、光驱等外设，是服务器和PC上必不可少的接口。但目前已知下列平台没有直出SATA接口或数量不足：

• 飞腾服务器CPU无SATA接口；

• 飞腾PC平台CPU SATA接口数量不足；

• Intel Birch Stream平台没有配套PCH，无SATA口；

• 其他CPU也存在需要更多高性能SATA口场景。

这些场景都需要使用SATA桥片进行PCIe到SATA转换，满足服务器或PC主板对SATA口的要求。

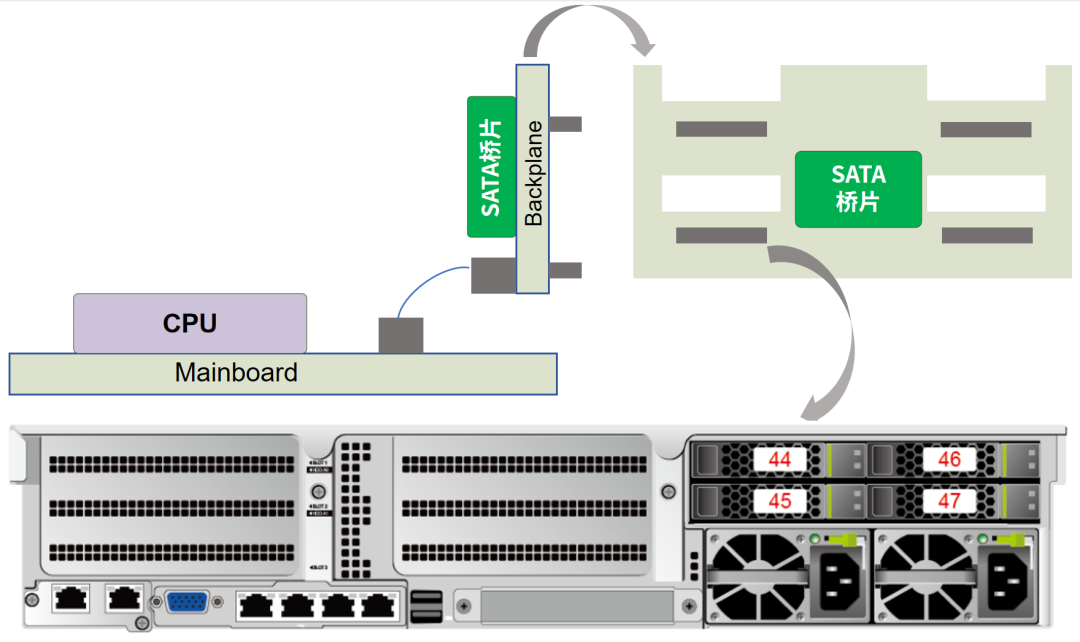

案例2：SATA背板

机架服务器前后背板都可以接硬盘。以机架服务器一次电源上方的小背板为例，此处可以放下4个2.5寸盘。当在使用SATA盘场景下，可以使用PCIe转SATA桥片转接，刚好满足4个盘的应用需求。

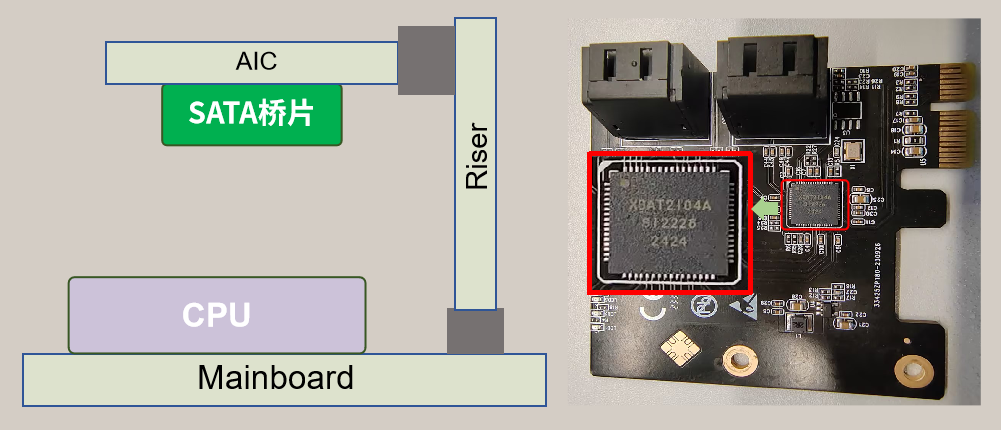

案例3：SATA AIC扩展卡

服务器或PC上的板载SATA口不能满足使用需求时，可以通过接SATA AIC卡进行接口扩展，并获得更好的性能。

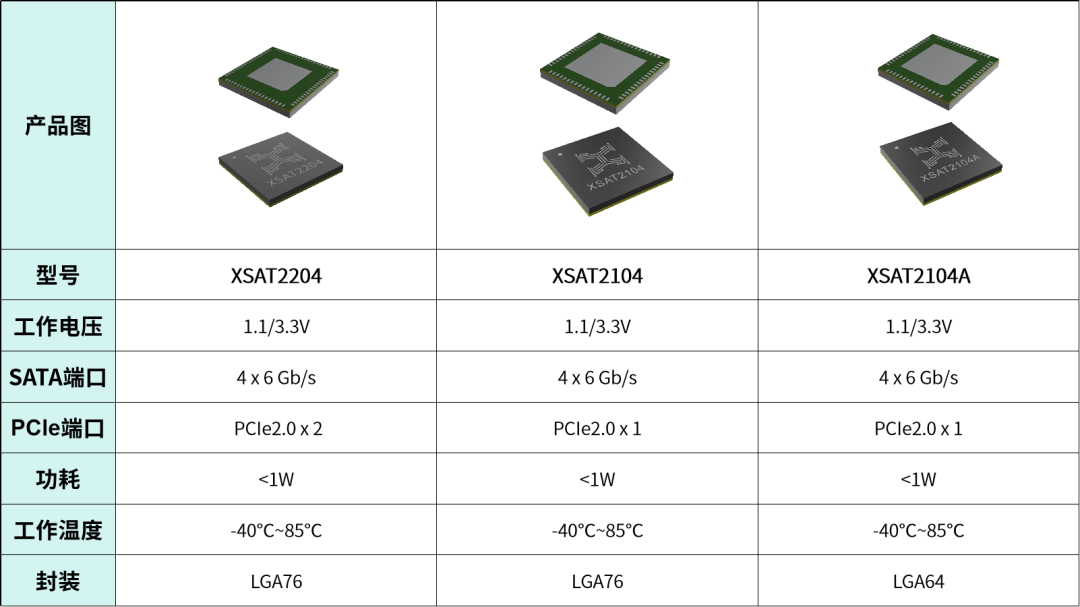

电科星拓PCIe转SATA桥片

电科星拓自主研发的PCIe转SATA桥片（XSAT系列）已成功实现规模化量产。该系列桥片采用低功耗设计，性能优越，为用户提供了高速、稳定的数据传输解决方案。电科星拓XSAT系列芯片能够将PCIe 2.0（x2 / x1）通道转换为SATA 3.0（4 Ports），实现PCIe主机与SATA设备之间的数据传输。SATA通道向下兼容3 Gb/s和1.5 Gb/s，并支持通过内部ROM或外部FLASH进行配置。

目前，电科星拓的PCIe转SATA桥片已被广泛应用在服务器、工作站、工业设备和PC等产品中，可高效连接机械硬盘、固态硬盘及光驱等SATA设备。如有需求，敬请联系当地销售人员。

更多产品信息，请查阅产品手册
