概述

热电分离（Thermal-Electric Separation）是优化电路板散热的核心技术，通过分离电气导通路径与热传导路径，显著提高大功率器件（如LED、IGBT、MOSFET）的散热效率，确保性能和寿命。结合知乎文章《知乎专栏：什么是热电分离铜基板？浅析热电分离铜基板的特点及加工技术流程》、嘉立创文章《如何设计“热电分离”铜基板凸台》补充实际应用与设计细节。

---

核心结构对比

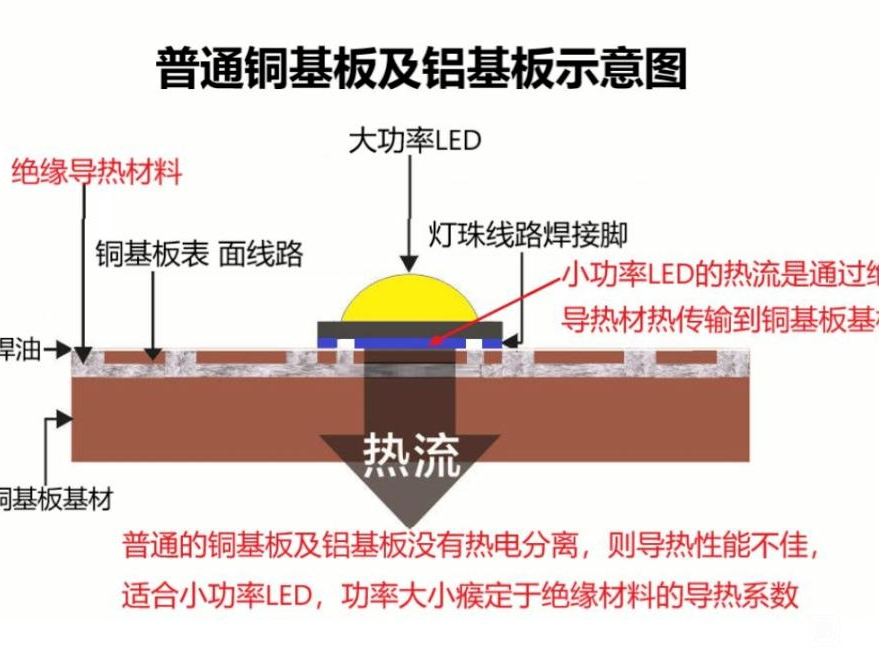

1. 普通铝基/铜基板

• 结构分层：
  导电层（铜）→ 绝缘层（导热系数1-3 W/mK）→ 金属基层（铝/铜）
• 散热瓶颈：
  绝缘层导热效率低，成为热量堆积主因，仅适合小功率场景（＜50W）。

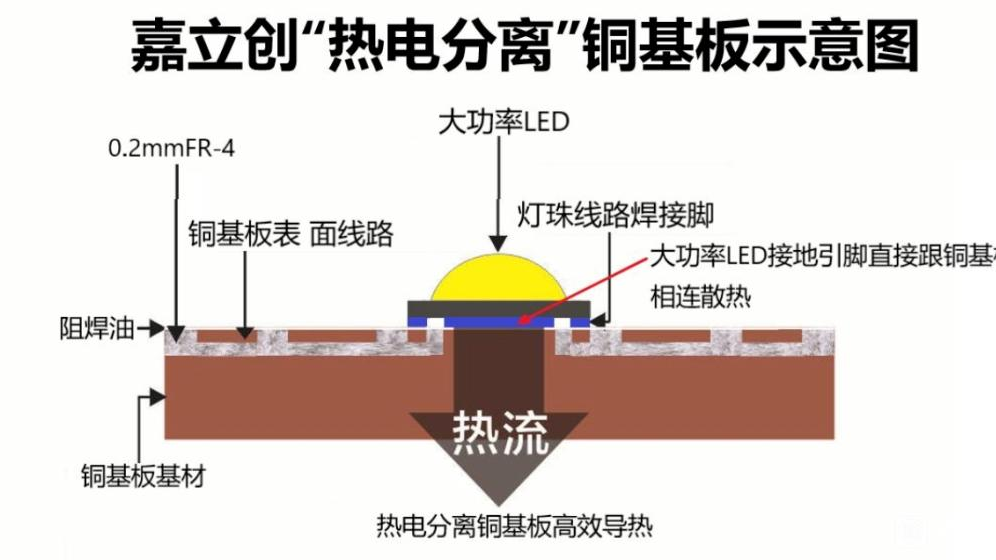

2. 热电分离铜基板

• 结构优化：
  导电层（铜）与铜质散热凸台通过开窗工艺贯穿绝缘层，直接接触高导热铜基层。
• 核心优势：
  凸台导热系数380 W/mK（铜材质），绕开绝缘层，热阻降低80%以上，可应对50-500W+高功率场景。

---

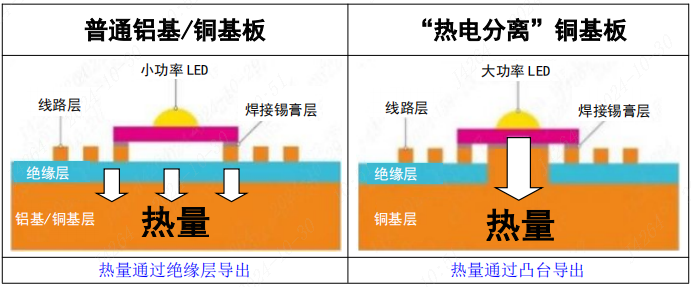

散热原理动态图解

热量被迫穿越低效绝缘层 → 延迟散热

热量通过铜凸台直达铜基层 → 高速扩散

---

设计实现与生产工艺

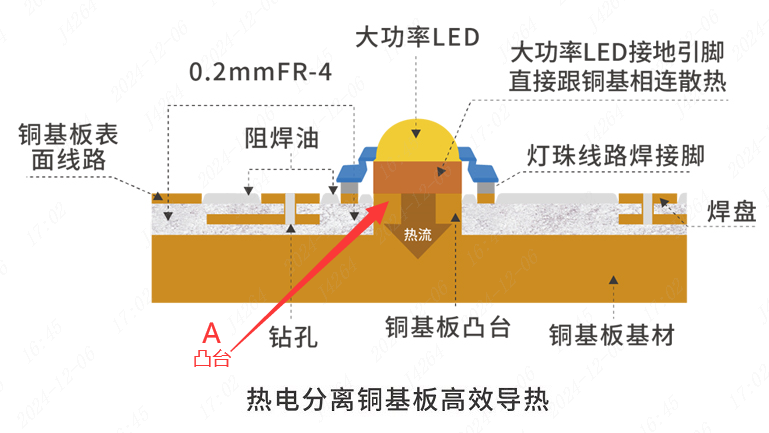

1. 凸台设计与布局

• 软件设计：
• 在PCB设计工具（如Altium、Cadence）中，将器件散热焊盘绘制为独立铜块（即凸台）。
• 多个凸台可分布在高发热区域（如LED灯芯、MOSFET引脚）。
• 开窗工艺：
• 通过激光刻蚀或化学蚀刻在绝缘层挖孔，露出下方铜基层。
• 知乎案例：某LED厂商采用0.3mm直径微孔阵列，提升导热面积30%。

2. 生产工艺流程

1. 基板清洗 → 2. 绝缘层涂覆 → 3. 激光开窗 → 4. 铜凸台电镀 → 5. 图形蚀刻 → 6. 表面处理

---

实际应用场景（知乎案例补充）

案例1：高功率LED车灯

• 痛点：传统铝基板导致LED结温超过120°C，光衰严重。
• 解决方案：
• 采用双面热电分离铜基板，正面焊接LED芯片，背面集成散热鳍片。
• 结温降至80°C以下，寿命提升2倍。

案例2：新能源汽车充电桩

• 需求：IGBT模块需300A持续电流散热。
• 方案：
• 热电分离基板在器件下方设计12mm²凸台，接合液冷铜管。
• 温升由45°C降至18°C，充电效率提高15%。

---

性能对比数据

指标	普通铝基板	热电分离铜基板
热阻（℃/W）	1.5~2.5	0.3~0.8
最大功率支持	50W	500W+
典型温升（100W负载）	60℃	20℃

数据来源：知乎文章实测案例

---

未来趋势与技术挑战

1. 微型化凸台：纳米级开窗工艺提升散热密度。
2. 复合基层材料：铜-石墨烯复合材料进一步提升导热率。
3. 成本控制：优化激光开窗工艺以降低加工成本（当前成本高30-50%）。

---

总结

热电分离铜基板通过“定向导热通道”设计，解决传统基板的散热瓶颈，已成为高功率电子设备的标配。未来随着工艺优化与材料升级，其应用场景将进一步扩展至5G基站、航天电源等超高温领域。

参考：知乎专栏：浅析热电分离铜基板技术

参考：如何设计“热电分离”铜基板凸台
