一、芯片概述

FP7153是一颗同步降压LED驱动IC，内置60mQPMOS和NMOS，高效率可驱动单串白光_ED,VFB反馈电压0.1V，让取样电阻功率损耗降低，整体转换效率提升，根据外部电阻设定LED电流。

FP7153包含高低侧切换MOS，可实现高效率与简化周边元件及电路板布局，为延长应用电池的寿命，低压差应用可支援100%占空比，内建软启动、过热保护与过电流保护功能，透过FB引脚实现直流与PWM调光控制，封装DFN-10L(EP)。

二、芯片特点

• 工作电压 2.5V~5.5V
• VFB反馈电压0.1V
• 输出 LED 电流 3A
• 最大占空比100%
• 关机耗电流 0.1μA
• 固定工作频率 1.5MHZ
• 内置软启动
• 晶片过温保护(OTP)、过电流保护(0CP)
• 封装DFN-10L(EP)

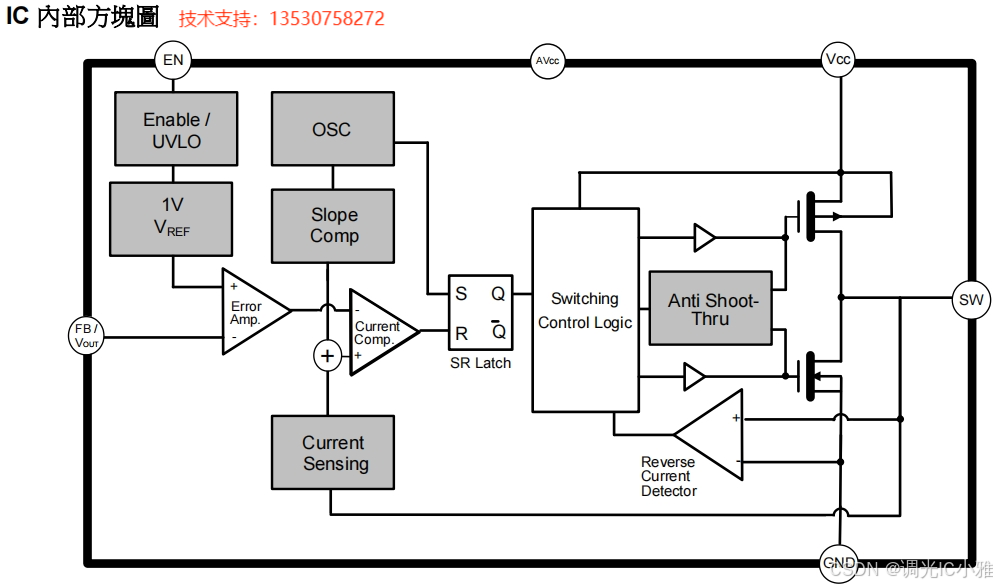

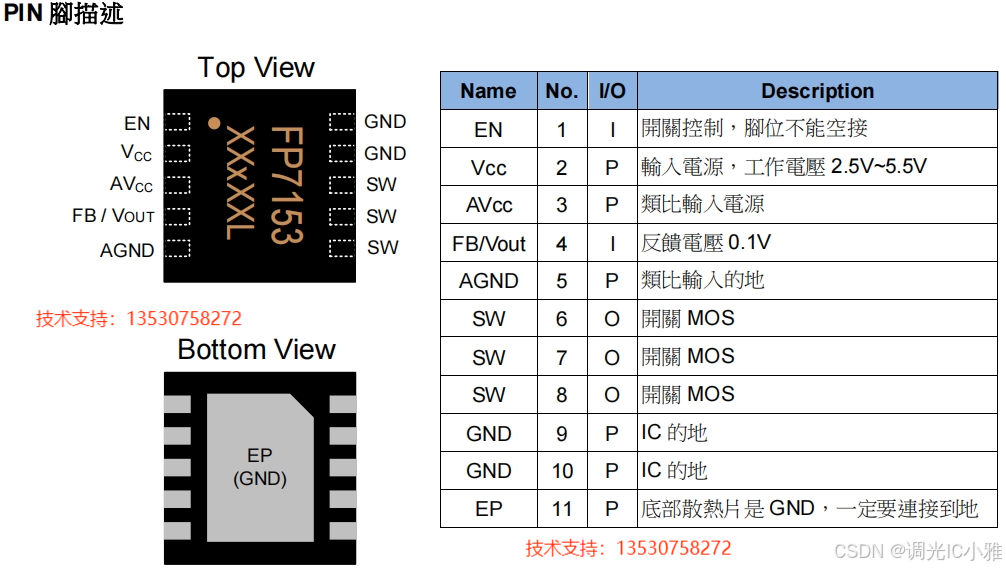

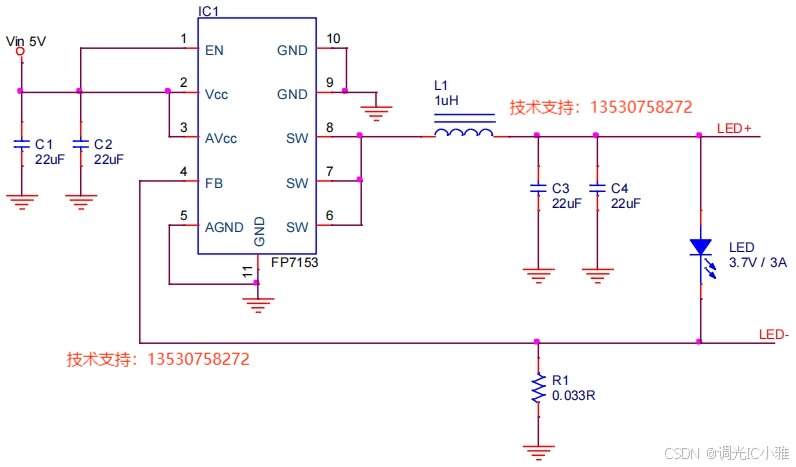

三、应用电路图

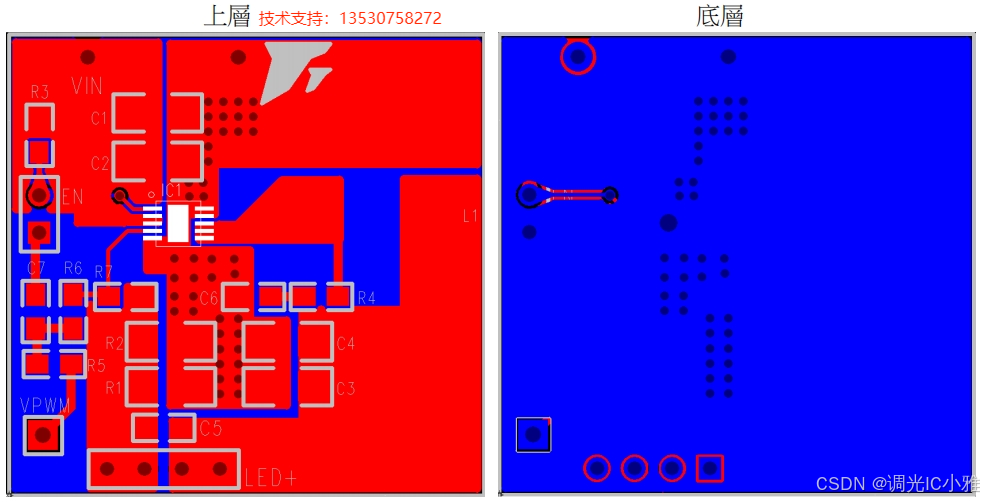

四、PCB图

五、应用场景

手电筒、自行车灯、便携式照明等等

总结
