硬件连接

GPIO1 --> SCK

GPIO2 --> SDA

GND --> GND

程序

步骤1: 安装h1_SW35xx-master.zip

https://github.com/happyme531/h1_SW35xx下载h1_SW35xx-master.zip文件。

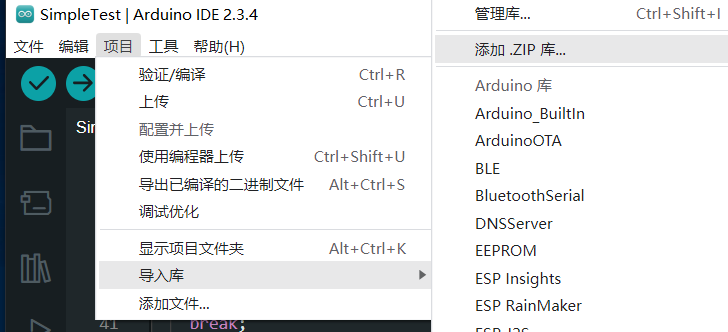

  • 打开Arduino开发环境,“项目” > “导入库” > “添加.ZIP库”。选择刚才下载的h1_SW35xx-master.zip文件

步骤2: 打开示例代码

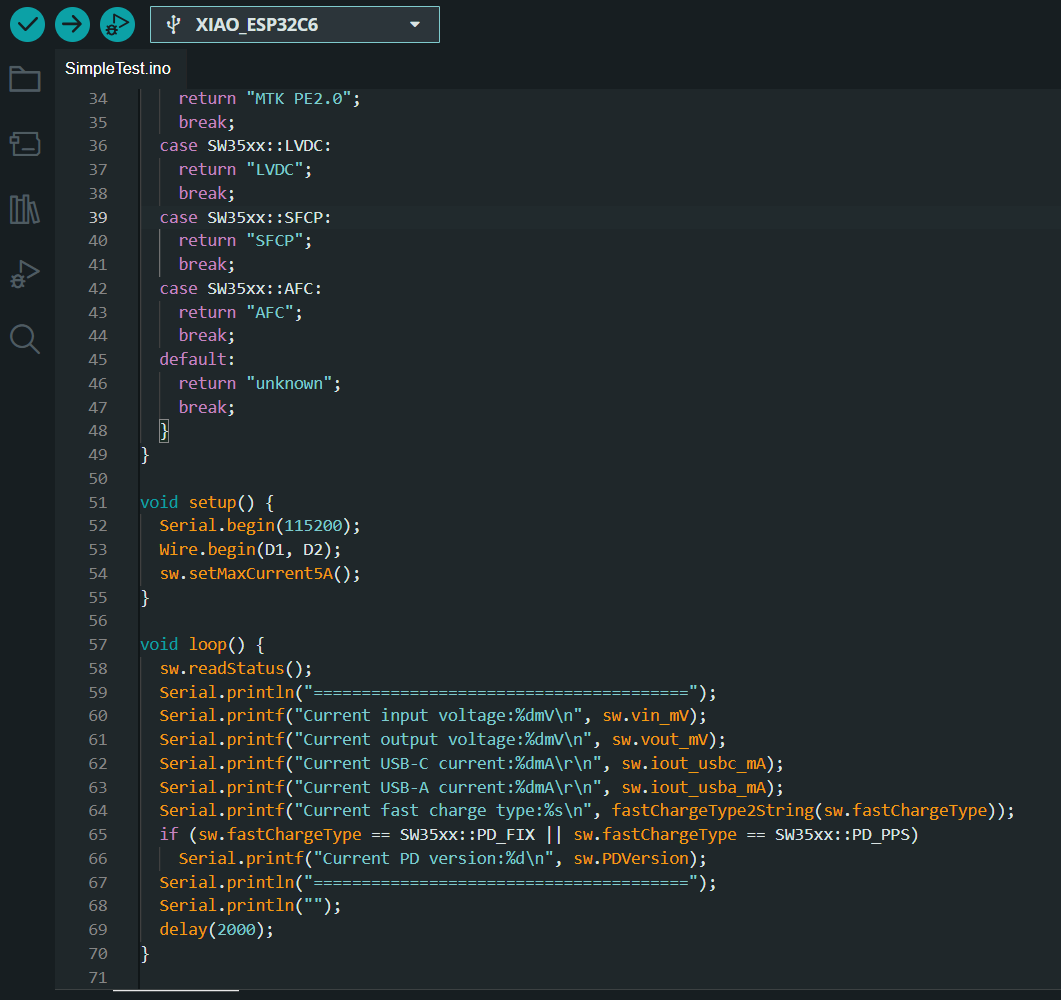

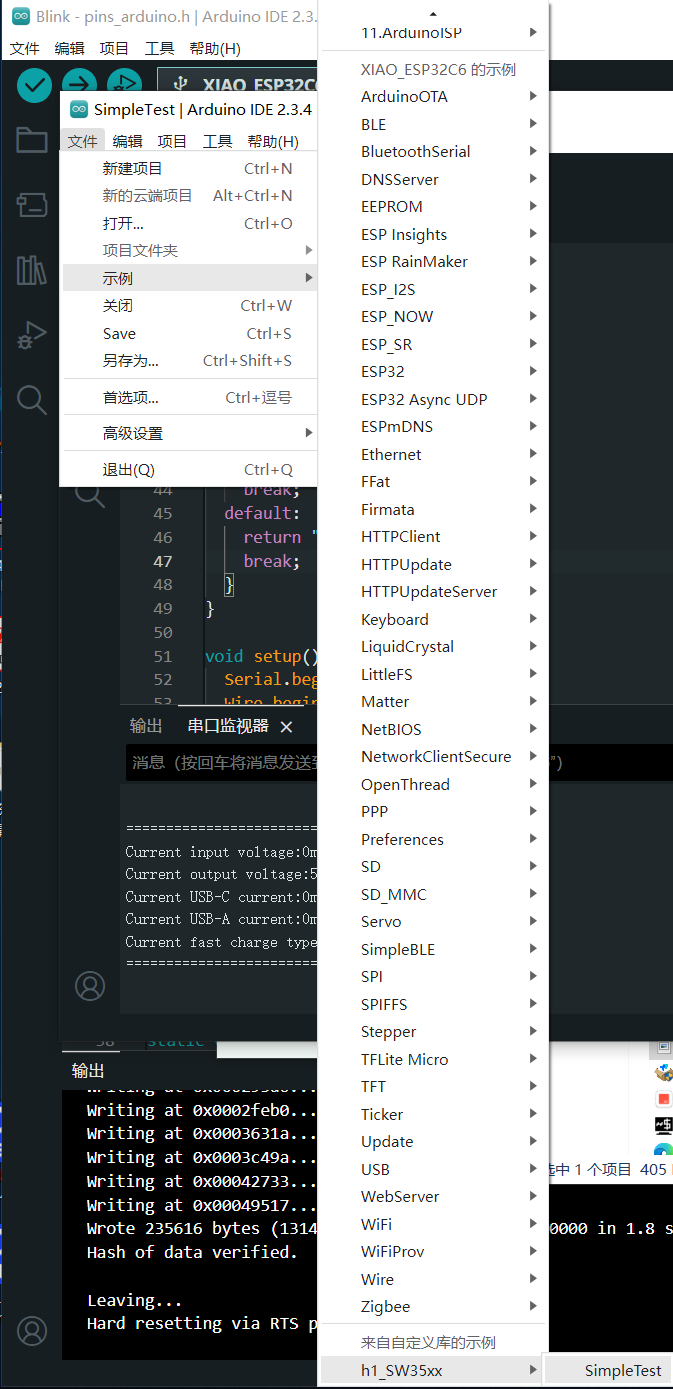

  • 安装完成后,通过菜单栏选择“文件” > “示例” > “h1_SW35xx” > “SimpleTest”,以加载该示例代码。

步骤3: 上传代码

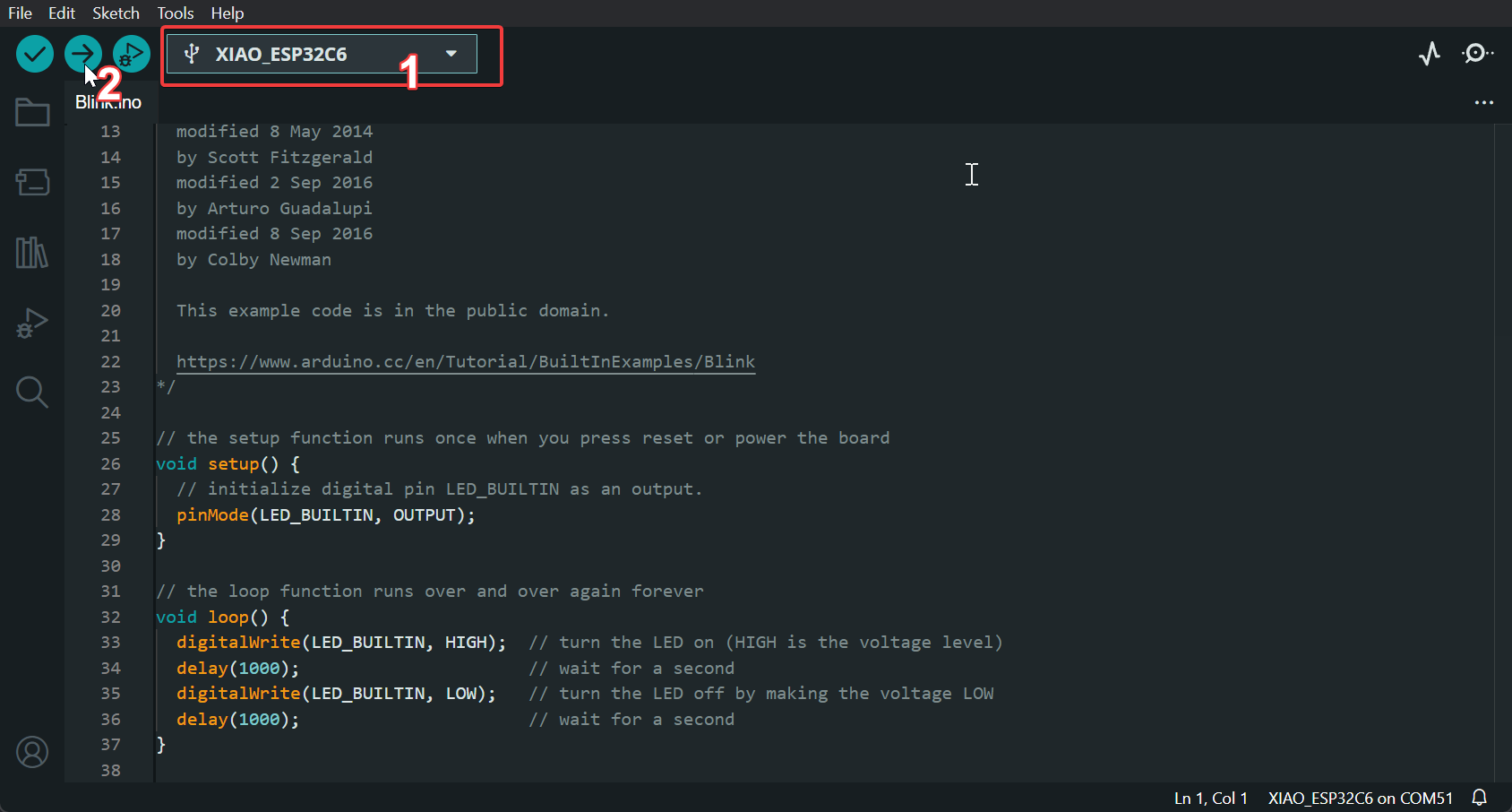

  • 在IDE的工具菜单中,设置板卡类型为XIAO ESP32C6,并通过“工具” > “端口”选择正确的串行通信端口。

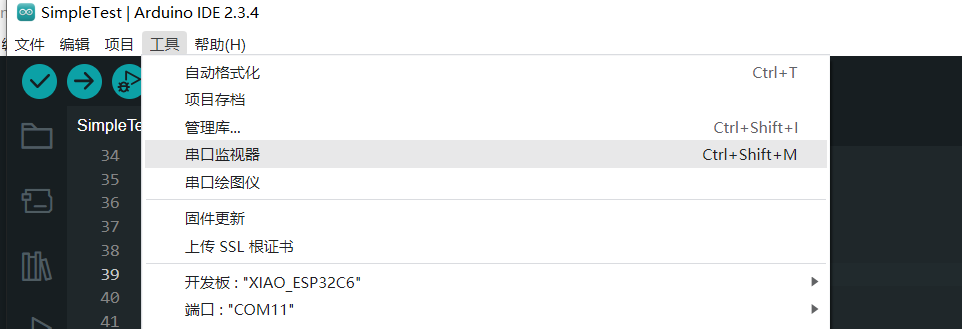

  • 将修改后的代码上传至开发板。成功上传后,打开串口监视器。

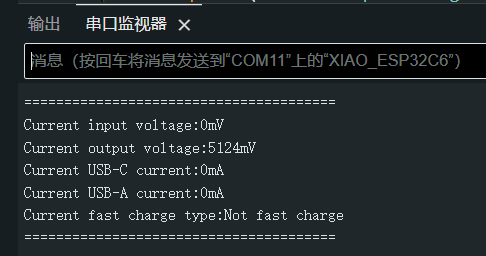

  • 可以看见打印信息

  • 但是没有输入电压,添加代码sw.begin();

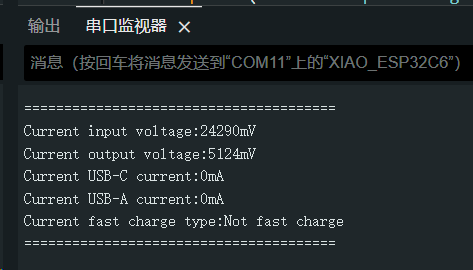

  • 添加后可以看到输入电压显示正常了
