本片文章分析触控液晶LCD推荐电路。显示采用st7789主控，由7~11号引脚 SPI 传输实现；触摸感应采用cst816t主控，由13~16号引脚 I2C 传输实现。看下图：

        这里我们主要分析一下 该原理图中的背光电路，有两种电路，一种是上图的BL连接电路，采用NMOS管，另一种是使用三极管。下面来逐个分析

电路1：

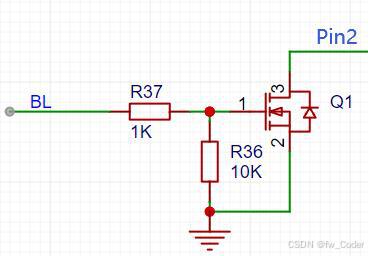

     在这个电路中，NMOS管（Q1）的漏极（Drain）连接到FPC1的2号引脚，用于控制该引脚的电平状态。NMOS管的源极（source）通常接地（GND），栅极（gate）通过电阻R37连接到控制信号BL，这里相当于使用MOS管做开关。单片机通过向BL引脚输出相应的电平来驱动MOS管的开关状态。这里FPC1的Pin2引脚接地导通，背光点亮，反之背光不点亮。

1. NMOS管的栅极（Gate）控制：

   • 当单片机向BL引脚输出低电平信号时，NMOS管的栅极电压接近地电平（GND），栅极与源极之间的电压差不足以使NMOS管导通，因此NMOS管处于截止状态。

   • 当BL引脚接收到高电平信号时，NMOS管的栅极电压升高，栅极与源极之间的电压差足够大，使NMOS管导通，电流从漏极流向源极，Pin2引脚接地被拉至低电平，背光点亮，屏幕亮起。

2. 电阻R36和R37的作用：

   • R37（1K）：限流作用，防止通向NMOS管栅极的电流过大，保护栅极。

   • R36（10K）：作为下拉电阻，确保在BL引脚未被驱动时，NMOS管的栅极电压接近地电平，保持NMOS管处于截止状态。

电路2：

        这个电路和上面的相似，BL对应 FPC1 的 PIN2 引脚连接屏幕，BL IO对应上面电路的BL引脚连接单片机IO口。这个电路相对简单一些，没有使用下拉电阻，只用了一个10k的限流电阻。

        同样这个电路也是做开关作用，只不过这个使用的三极管，而电路1采用的是场效应管。本图中，三极管集电极接BL引脚，发射极接地，基极接BLIO引脚由单片机IO控制。

        当单片机IO向BLIO输出高电平时，三极管导通电流从基极和集电极流至发射极，BL引脚被拉低，背光接地点亮。
