基于STM32的数字示波器开发指南
本方案基于STM32F407的3.2MHz高速ADC实现数字存储示波器功能,支持10MHz带宽信号采集。系统具备自动触发、电压/时间测量、波形冻结等核心功能,通过优化DMA双缓冲机制实现实时波形刷新(30帧/秒)。2. 确认ADC采样率不超过芯片极限(STM32内置ADC最高2.4MSPS)1. 在触发比较器前添加迟滞窗口(建议±5LSB)3. STemWin图形库(波形显示优化版)1. 检查前端
引言
本方案基于STM32F407的3.2MHz高速ADC实现数字存储示波器功能,支持10MHz带宽信号采集。系统具备自动触发、电压/时间测量、波形冻结等核心功能,通过优化DMA双缓冲机制实现实时波形刷新(30帧/秒)。
环境准备

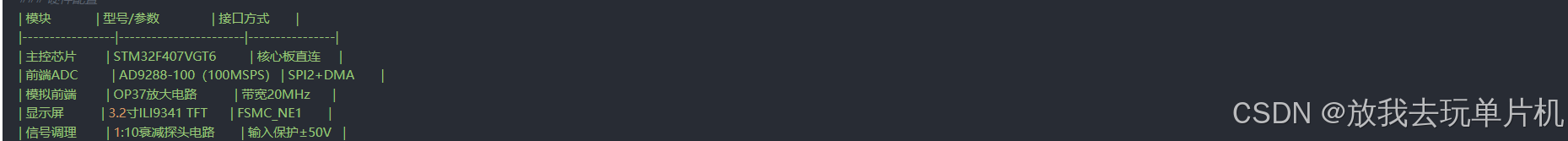

硬件配置
开发环境
1. Keil MDK-ARM V5.38
2. STM32CubeMX 6.6.1
3. STemWin图形库(波形显示优化版)

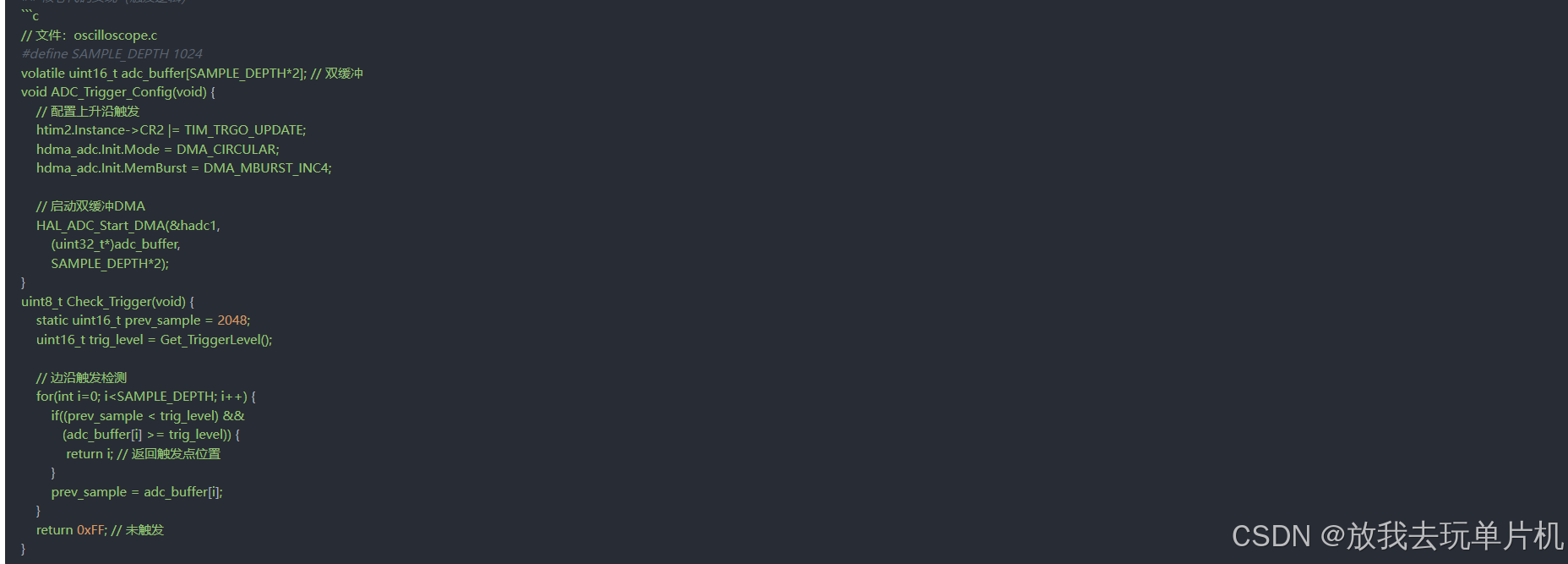

核心代码实现(触发逻辑)

常见问题与解决方案
Q1 信号波形出现失真
- 排查步骤:
1. 检查前端运放供电电压(±5V)
2. 确认ADC采样率不超过芯片极限(STM32内置ADC最高2.4MSPS)
3. 使用信号发生器输出1kHz方波校准
Q2 触发电平不稳定
- 解决方案:
1. 在触发比较器前添加迟滞窗口(建议±5LSB)
2. 切换触发模式(边沿→脉宽触发)
3. 启用数字滤波(4次采样取平均)
Q3 波形刷新率低
- 优化方法:
1. 将TFT的GRAM更新模式改为区域刷新
2. 使用DMA2D加速图形绘制
3. 降低采样点数至512点/帧
