引言
本系统采用STM32F407的FPU和DSP指令集实现电网信号实时分析，可测量电压/电流有效值（精度±1%）、频率波动（40-60Hz范围）、谐波畸变率（THD）等核心参数。通过优化FFT算法实现21次谐波分析（基波50Hz），采样速率达25.6kSPS。

环境准备

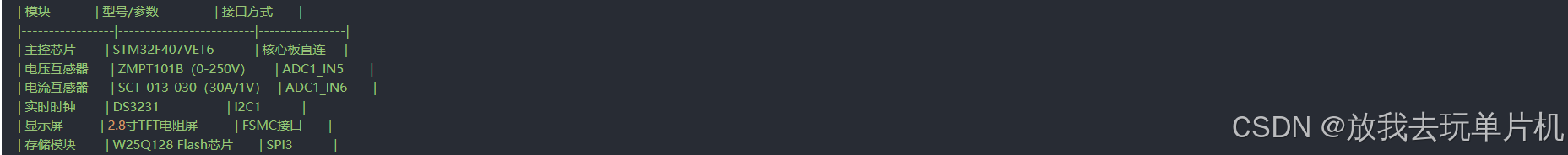

硬件配置

开发环境
1. STM32CubeIDE 1.13.2
2. STM32CubeF4 HAL库
3. ARM CMSIS DSP Library 5.9.0
4. FatFs R0.14b（数据存储）

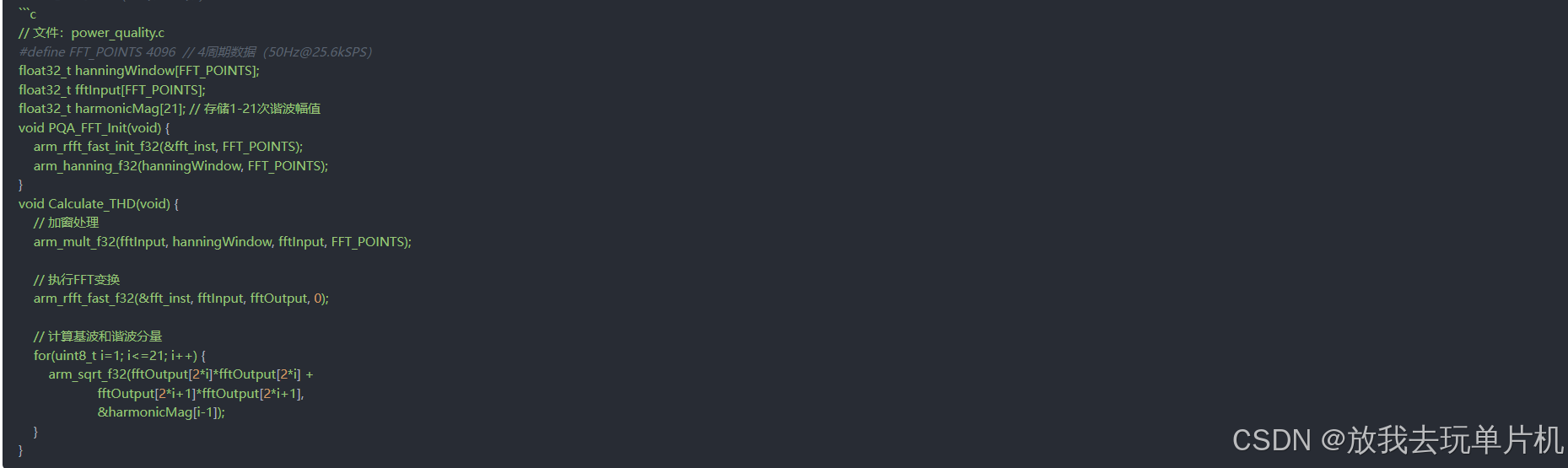

核心代码实现（FFT分析部分）

常见问题与解决方案
Q1 电压电流采样不同步
- 排查步骤：
  1. 检查ADC触发模式（建议使用TIM触发同步采样）
  2. 验证电压/电流互感器相位差（应小于1°）
  3. 在HALADCConvCpltCallback中同步读取双通道数据

Q2 谐波分析结果偏差大
- 解决方案：
  1. 增加汉宁/平顶窗函数抑制频谱泄漏
  2. 调整FFT点数至基波周期整数倍（推荐4096点）
  3. 在信号输入端增加抗混叠滤波器（截止频率12kHz）

Q3 数据存储速度不足
- 优化方法：
  1. 使用QSPI模式驱动Flash芯片
  2. 采用循环存储缓冲区（双缓冲机制）
  3. 启用DMA传输SDIO接口数据（FATFS配置）
