基于51单片机倒计时秒表—数码管显示

(程序+仿真+原理图+设计报告)

功能介绍

1. 使用数码管显示，实现一分钟倒计时，最小单位一秒。
2. 倒计时结束蜂鸣器声音提醒。
3. 通过按键实现倒计时启动、暂停、继续、复位。

注：资料里提供了初始时间的修改教程，最大支持99分钟。

硬件设计

仅进行关键单元电路分析，通用电路如最小系统、按键等参考我之前的文章。

系统结构框图

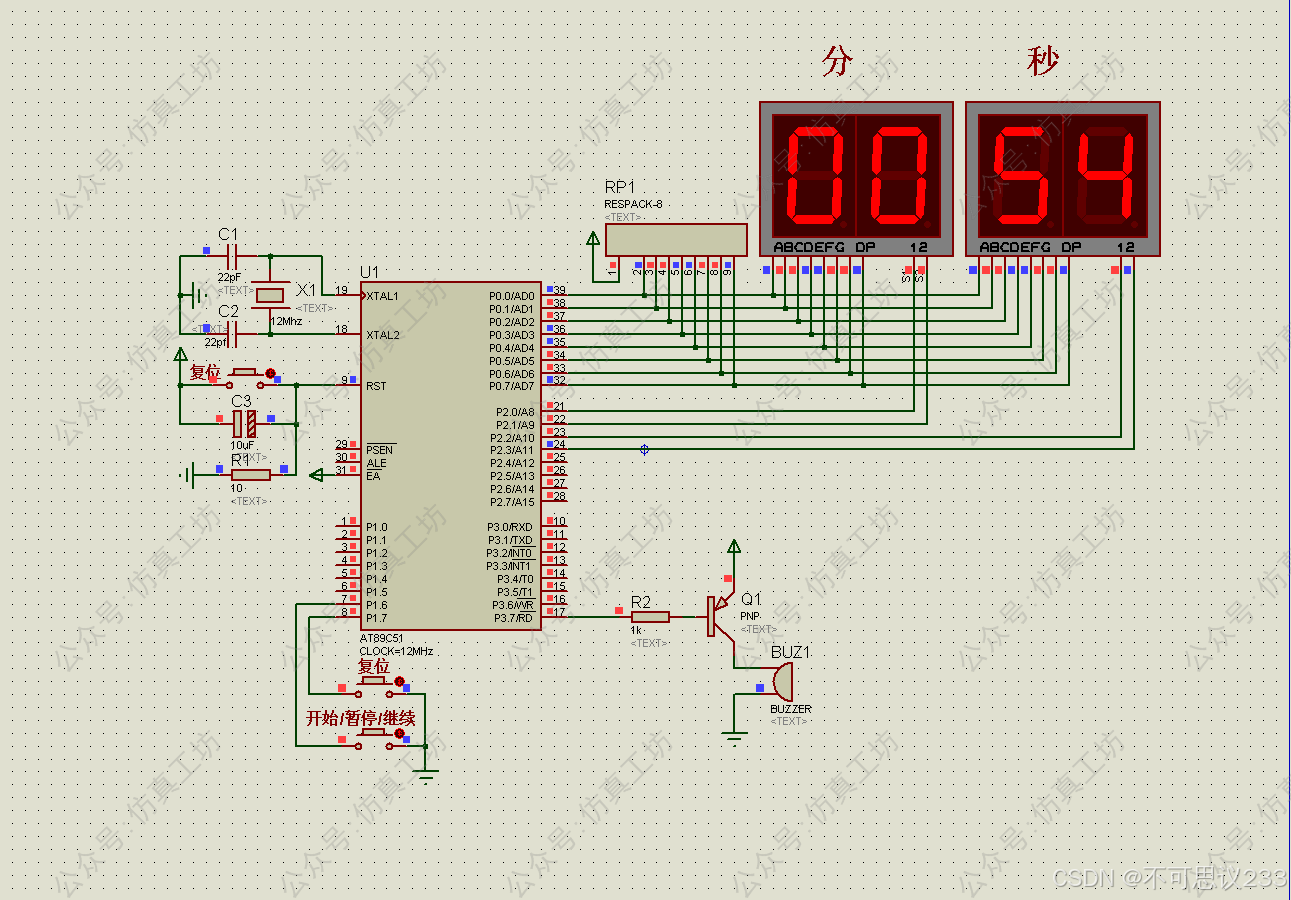

仿真图

仿真使用Proteus7和Proteus8两个版本设计，所有Proteus均可打开。

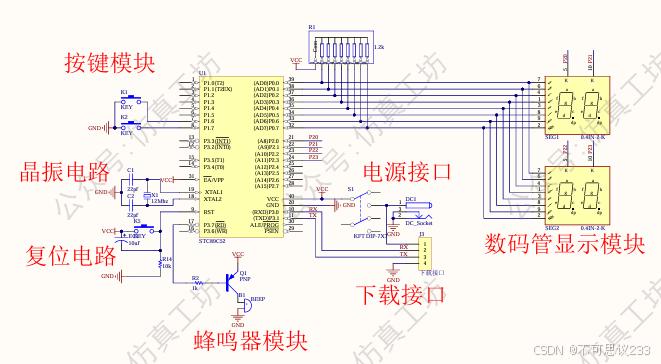

原理图

原理图使用Altium Designer设计，提供PDF、Word版本。

单元电路分析-显示模块

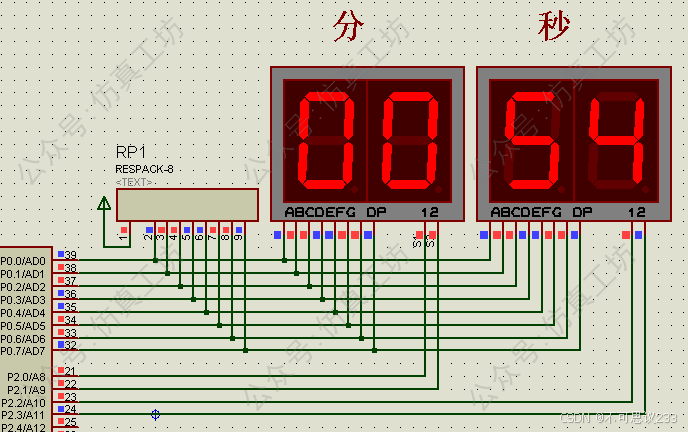

显示模块采用两个两位八段共阴数码管，采用动态扫描的方式驱动。每个数码管由7个LED段（a-g）和1个小数点（dp）组成，排列成“8”字形，**所有段的阴极（负极）**连接至公共端（COM），阳极（正极）各自独立，通过控制各段阳极的电压，组合出0-9、A-F等字符。

共阳数码管的对比

特性	共阴数码管	共阳数码管
公共端连接	COM接地	COM接VCC（正电源）
驱动逻辑	段阳极接高电平点亮	段阴极接低电平点亮
适用场景	单片机IO直接驱动（高电平有效）	需低电平驱动或开漏输出

单片机P0端口连接上拉排阻并连接到数码管的段选引脚，高电平点亮数码管段，P2.0-P2.3连接数码管的位选，低电平选择点亮的数码管。

单元电路分析-蜂鸣器模块

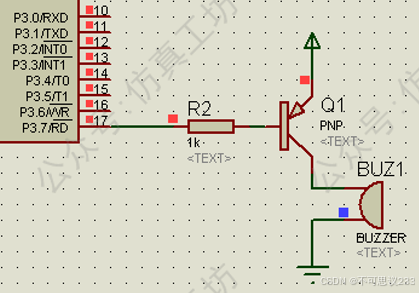

蜂鸣器采用有源蜂鸣器，使用PNP三极管驱动，内部集成了振荡器和驱动电路，能够直接发出声音。

其工作原理是：当给蜂鸣器施加直流电压时，内部的振荡器会产生特定频率的振荡信号，驱动压电陶瓷片或电磁线圈振动，从而产生声音。这种蜂鸣器不需要外部提供振荡信号，使用起来非常方便。

程序设计

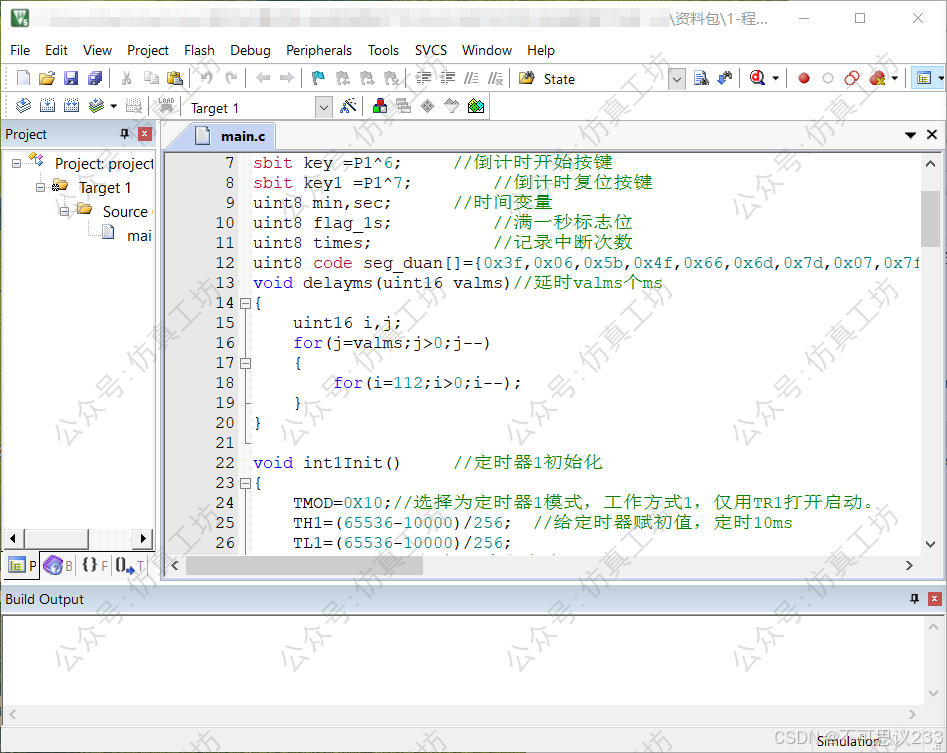

代码结构清晰，注释详细。

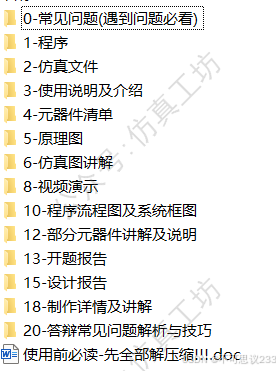

资料概览

设计已经过实物验证，请放心使用。
