RS232与RS485接口的异同

---

RS232与RS485的比较

对比维度	RS232	RS485
接口信号	单端通信（GND 和 TX/RX 信号）	差分通信（A、B信号线和GND）
通信方式	点对点通信（仅支持一对一连接）	支持多点通信（可连接32个设备，部分扩展支持128或更多）
通信距离	最远15米（低速）	最远1200米（9600bps，实际距离与速率成反比）
速率	支持最高1Mbps	支持最高10Mbps
抗干扰能力	抗干扰能力较弱	抗干扰能力强，适合工业环境
电平标准	±12V（逻辑“1”为-12V，逻辑“0”为+12V）	-1.5V ~ +1.5V（差分电平，高抗干扰）
拓扑结构	点对点结构	总线拓扑结构，支持多设备共享
硬件复杂性	硬件简单	硬件复杂，需要终端电阻
适用场景	适用于短距离低速点对点通信	适用于远距离高速工业多点通信

---

RS232与RS485原理图

1. RS232通信原理图

• RS232采用单端信号，信号线包含TX（发送）、RX（接收）、和GND（地线）。
• 它的通信特性决定了只能一对一通信。

设备A                   设备B
   TX ----------------> RX
   RX <---------------- TX
  GND ---------------- GND

2. RS485通信原理图

• RS485采用差分信号，信号通过A和B两条线传输。
• RS485支持多点通信，通过总线连接多个设备（常用的为主从模式）。
• 通信线路需加120Ω终端电阻，避免信号反射。

       A总线 ------------------- A总线
       B总线 ------------------- B总线
主设备                 从设备1         从设备2
   |                      |               |
 GND                    GND             GND

---

RS232与RS485特性对比流程

• RS232信号是单端的，容易受到地线电位差影响；
• RS485是差分信号，能抵抗共模干扰。

RS232单端信号波形：

电平变化： +12V（逻辑0） 和 -12V（逻辑1）

时间轴：    -------___-------___

RS485差分信号波形：

差分电压变化： (A-B) > 0 (逻辑1)；(A-B) < 0 (逻辑0)

A信号:       ____----____----____
B信号:       ----____----____----

---

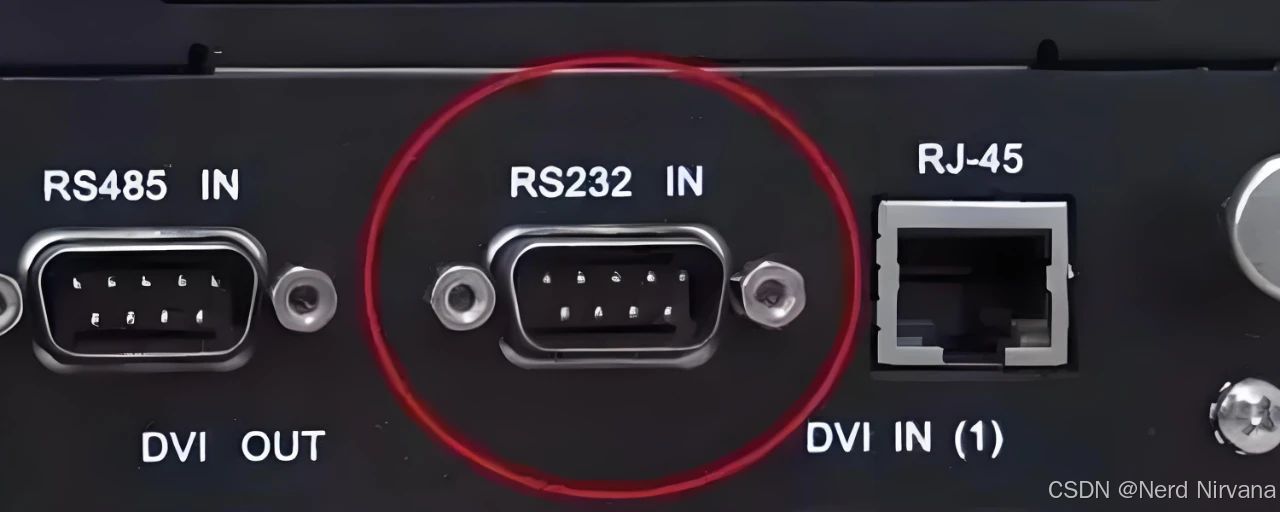

RS232接口

1. 电气特性

• 电压范围：
  RS232采用单端信号传输，电压范围定义如下：

  • 逻辑“1”（Mark）：-3V 至 -15V（典型值 -12V）
  • 逻辑“0”（Space）：+3V 至 +15V（典型值 +12V）
  • 中间区域（-3V 至 +3V）：为不确定状态。
  • 信号是单端传输，相对于地线（GND）发送信号。

• 最大传输距离：

  • 理论上，最大传输距离为15米。传输距离受通信速率影响，速率越高，距离越短。

• 信号电缆：

  • 通常需要三根线：
    • TX（发送信号）
    • RX（接收信号）
    • GND（地线）

• 抗干扰能力：

  • 抗干扰能力较弱，容易受到电磁干扰影响。

2. 通信方式

• 点对点通信：
  RS232只支持一对一通信，两个设备之间独占通信链路。

• 全双工通信：

  • 支持同时发送和接收数据，使用独立的发送和接收线。

• 数据帧格式：
  通信过程中数据以帧形式传输，帧格式如下：

  起始位（1位） + 数据位（5~8位） + 可选校验位（1位） + 停止位（1~2位）


  • 起始位：表示数据帧的开始（逻辑0）。
  • 数据位：传输的实际数据位数（通常为8位）。
  • 校验位：可选的奇偶校验，用于检测数据错误。
  • 停止位：表示数据帧的结束（逻辑1）。

---

RS485接口

1. 电气特性

• 电压范围：
  RS485采用差分信号传输，通过两根信号线A和B传输信号：

  • 逻辑“1”：A - B > +0.2V
  • 逻辑“0”：A - B < -0.2V
  • 信号是差分传输，与GND无关，因此抗干扰能力强。

• 最大传输距离：

  • 理论上，最大传输距离可达1200米（9600bps）。
  • 传输距离和通信速率成反比，速率越高，距离越短。

• 信号电缆：

  • 通常需要两根差分信号线：
    • A线
    • B线
  • 推荐使用双绞屏蔽线以降低干扰。

• 抗干扰能力：

  • 差分信号具有良好的抗共模干扰能力，适用于工业环境。

2. 通信方式

• 多点通信：

  • RS485支持总线拓扑结构，允许多达32个（标准）或更高数量的设备连接在同一条总线上。

• 半双工通信：

  • RS485常采用半双工通信模式，即同一时间只能发送或接收数据，但不能同时进行。
  • 通信时需要通过主设备控制方向（方向由发送/接收使能信号控制）。

• 数据帧格式：
  与RS232类似，RS485也采用数据帧传输，帧格式如下：

  起始位（1位） + 数据位（5~8位） + 可选校验位（1位） + 停止位（1~2位）


  • 在多设备通信中，数据帧前会添加设备地址，用于标识目标设备。

---

RS232与RS485的电气特性对比

特性	RS232	RS485
信号类型	单端信号	差分信号
信号电平	±12V（逻辑高低电平）	差分信号：A-B > 0 表示逻辑“1”，A-B < 0 表示逻辑“0”
传输距离	最远15米	最远1200米
通信速率	支持最高1Mbps	支持最高10Mbps
拓扑结构	点对点	总线拓扑，支持多点通信
抗干扰能力	抗干扰能力较弱	抗干扰能力强

---

RS232与RS485的通信方式对比

特性	RS232	RS485
通信方式	点对点，全双工通信	多点通信，常用半双工通信
控制方式	无需控制方向	需要主设备控制方向
应用场景	短距离设备间通信，如计算机和外设	远距离工业通信，如PLC、传感器等

---

示意流程

1. RS232单端通信：

   设备A                   设备B
      TX ----------------> RX
      RX <---------------- TX
     GND ---------------- GND


2. RS485差分通信：

   主设备             从设备1             从设备2
      A总线 ----------- A总线 ------------ A总线
      B总线 ----------- B总线 ------------ B总线
     GND             GND                GND


   • 每条A、B总线末端需要加装120Ω终端电阻以消除反射。

---
