HLS接口类型:

        在HLS中Xilinx有很多接口类型可以选择，主要记录有关AXI的接口使用，在HLS中一共有三种AXI接口，分别是m_axi、s_axilite、axis。

        m_axi：

        仅在阵列和指针（以及C++中的引用）上指定。m_axi模式用于指定AXI4存储器映射接口。可以将多个实参组合到单个m_axi接口内。

•         m_axi优势：

                1、此接口具有独立的读取通道和写入通道。

                2、它基于突发的访问，潜在性能可达~17GB/S。

                3、它可为未完成传输事务提供支持（我理解就是具备缓存多个读或写命令）。

•         vivado ip流程默认设置：

                1、默认操作模式为offset = off，但可对此进行更改。

                2、已分配的指针和阵列实参都映射到单个接口捆绑。

                3、vivado ip流程中默认对齐设置为1个字节。

                4、默认情况下，最大读/写突发长度设置为16。

•         单独数据传输：

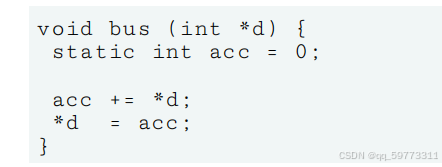

        在图一中，显示了官方单独数据传输的代码，（acc += *d;）为读数据操作，(*d = acc;)为写操作。

        图一

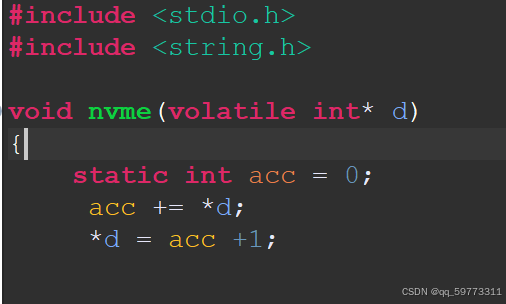

        自己测试编写代码：

        图二

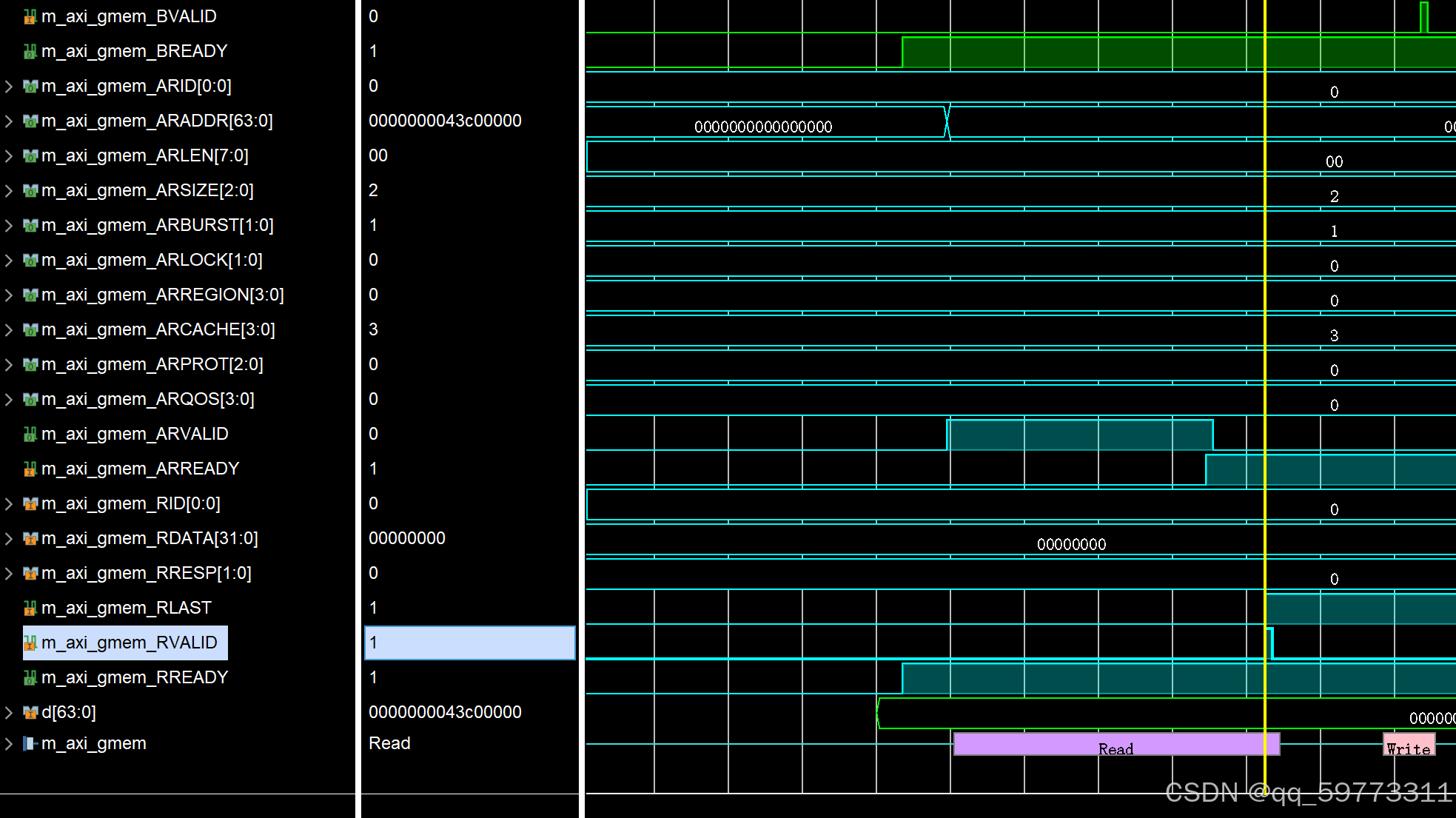

        仿真验证，图三可以看到一开始axi发出了一个读事务，地址为0x0000_0000_43c0_0000;至于为什么的地址是64位而不是32位，是因为默认设置是64位，可以通过修改变为32位地址。

图三

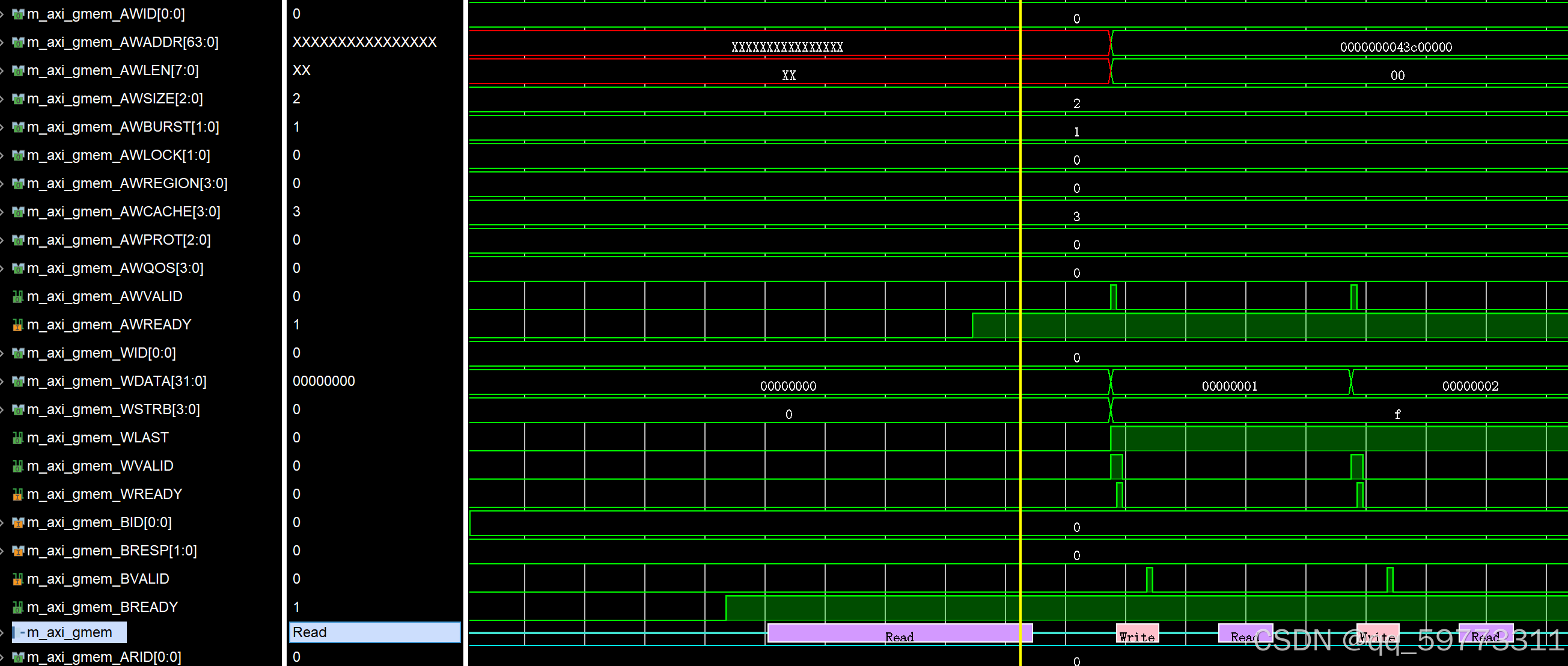

        在图四中可以看到，axi产生了一个写事务，地址为0x0000_0000_43c0_0000;数据为1，为什么数据是1，是因为读回来的数据为0，在程序中加了1，所以数据为1，方便区分。后面就一直在循环这个读写过程。

图四

---

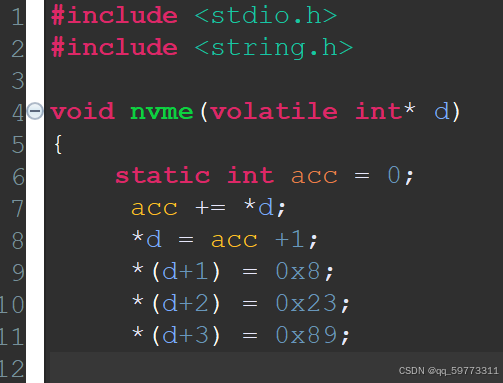

        以上传输的地址其实都是基地0x0000_0000_43c0_0000；至于基地址如何设置后面再说，接下来修改代码如图五。

图五

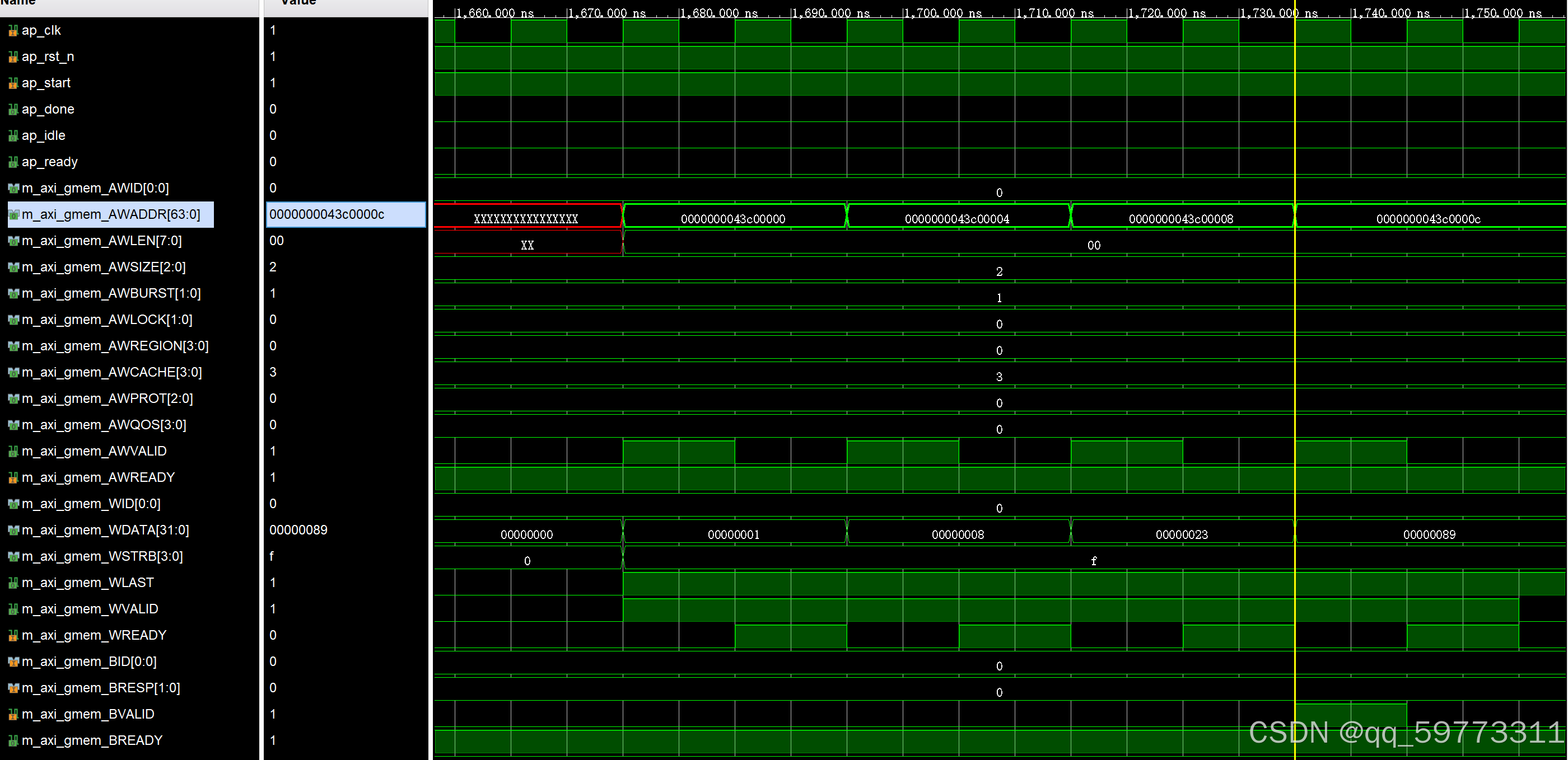

        这样的修改结果如何，从图六中我们可以看到连续四个写事务，且地址偏移从0开始，每次偏移4。这就实现了不同地址偏移的读写操作。

图六

•         突发模式传输：

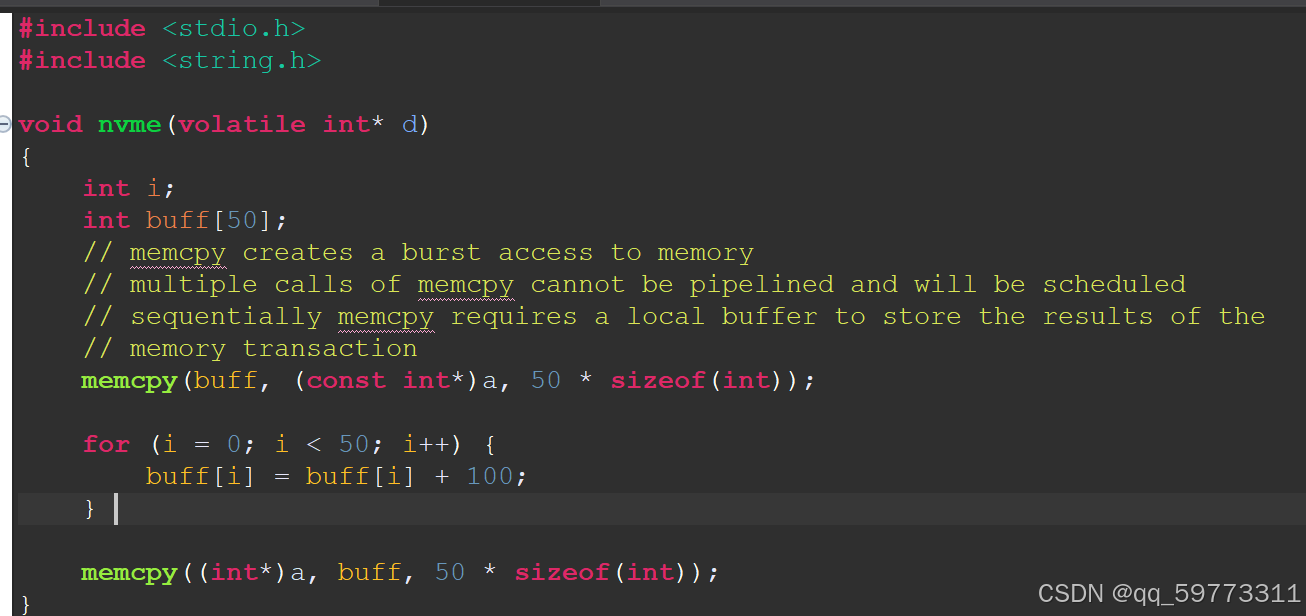

        图七是官方给出的例程，使用C语言中的memcpy函数实现突发模式操作；还可以通过流水打拍的for循环实现。memcpy函数用于在使用AXI4主接口指定的顶层函数实参上执行双向数据出入传输时，才支持对其进行综合。

图七

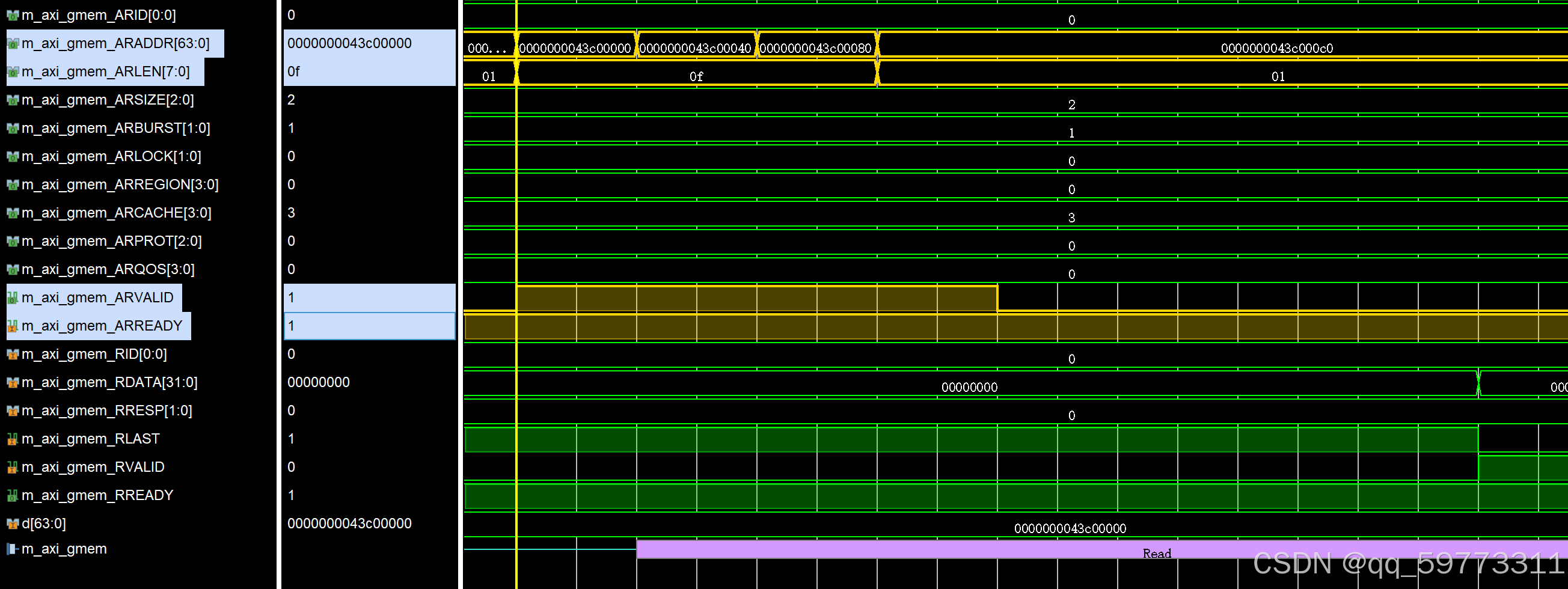

        从图八中可以看到可以看到AXI发出了四次读突发，前三次ARLEN为16，最后一次为2，加起来一共就是50次，对应这段代码memcpy(buff, (const int*)d, 50 * sizeof(int));上面提到过，不额外设置，突发长度默认为16，地址也随之偏移。

图八

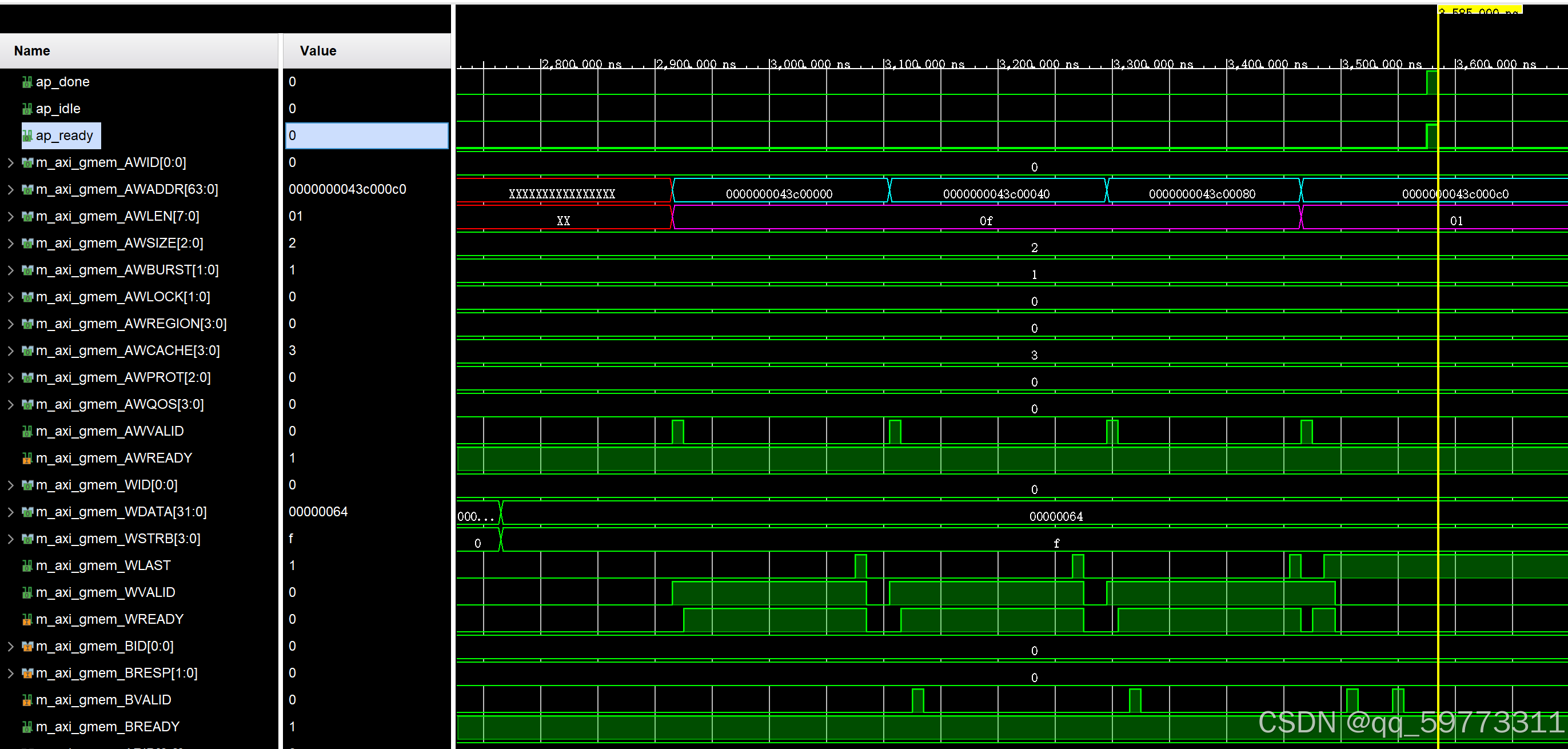

        从图九可以看出，axi发出了四次写突发，前三次AWLEN为16，最后一次为2，加起来一共就是50次，对应这段代码memcpy((int*)d, buff, 50 * sizeof(int));不额外设置，突发长度默认为16，地址也随之偏移。

图九

        偏移和操作模式：

        偏移在上面已经展示过了，如果不修改指针，地址就会从偏移地址开始，根据所给数据长度开始往后偏移；如果需要修改一开始的偏移地址，将指针加相应的数就可以了。如上面突发例子，如果基地址为0x000_0000；读取或写入地址就会从0x000_0000到0x0000_00c7。

        操作模式：操作模式就是如何修改基地址，一共有三种操作模式可以选择，offset = off;

offset = direct; offset = slave;

        offset = off：在 Vivado IP integrator 工具中使用 IP 时，Vitis HLS 会为 m_axi 接口设置基址。这种方法的缺点之一是在运行时间内无法更改基址。

        offset = direct：

        Vitis HLS 会在 IP 上生成端口用于设置地址。请注意在下图中添加的 a 端口。它支持您在运  行时间更新地址，这样即可通过同一个 m_axi 接口来读取和写入不同位置。图十是我验证代码的测试框图，在下图中可以看到我们综合出来的模块，nvme_0有一个端口a，这个端口就是用来配置基地址的。

图十

        offset = slave：

        在这模式下，基地地址是通过axilite接口来配置的，我的理解是跟上面一样，只是接口方式不一样。

        s_axilite：仅限在除串流外的任意类型的实参上指定此协议。s_axilite模式用于指定AXI4_Lite从接口。可以将多个实参组合到单个s_axilite接口内。

        axis：仅限在输入实参或输出实参上指定此协议，而不得在（输入/输出）实参上指定。axis模式用于指定AXI4-Stream接口。
