资料参考B站周老师的视频

1.LED应用领域：

照明、背光灯、指示灯、显示屏、汽车灯

优点：节能（电光转换） 环保（无毒） 长寿  安全易控（低压直流） 色彩丰富（芯片+荧光粉）

正确的使用才能体现它的优点。

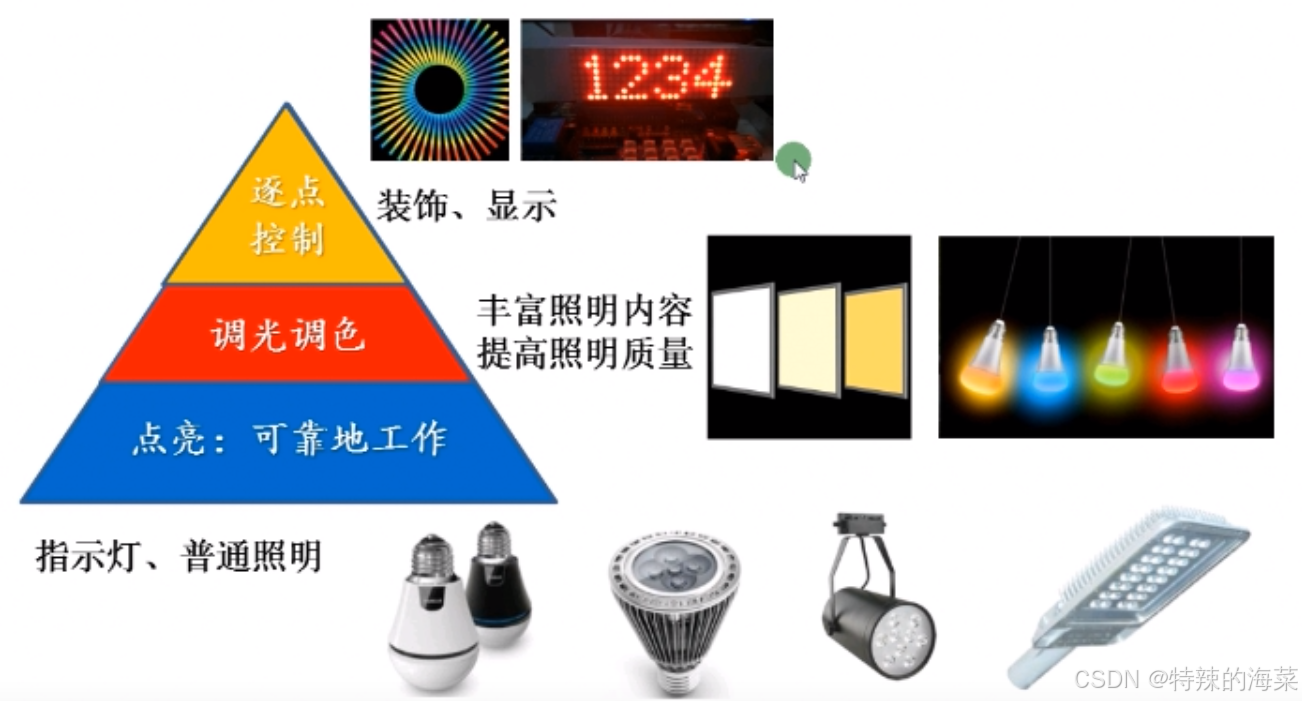

2.LED应用的三个层次：

1、点亮   2、调光调色  3、多个控制实现

对应三个层次有三个驱动

3.LED的基本特性：

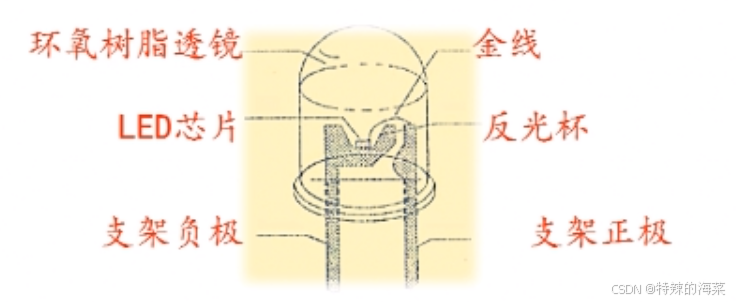

LED封装：1、直插式封装（指示灯）2、贴片式封装（背光、点阵屏、小功率照明）3、直接一个大LED灯（路灯、大功率照明）

根据应用场景选择合适的封装。

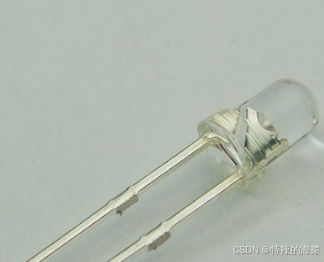

直插式LED（红外等直插式二极管）   用万用表来区分正负极

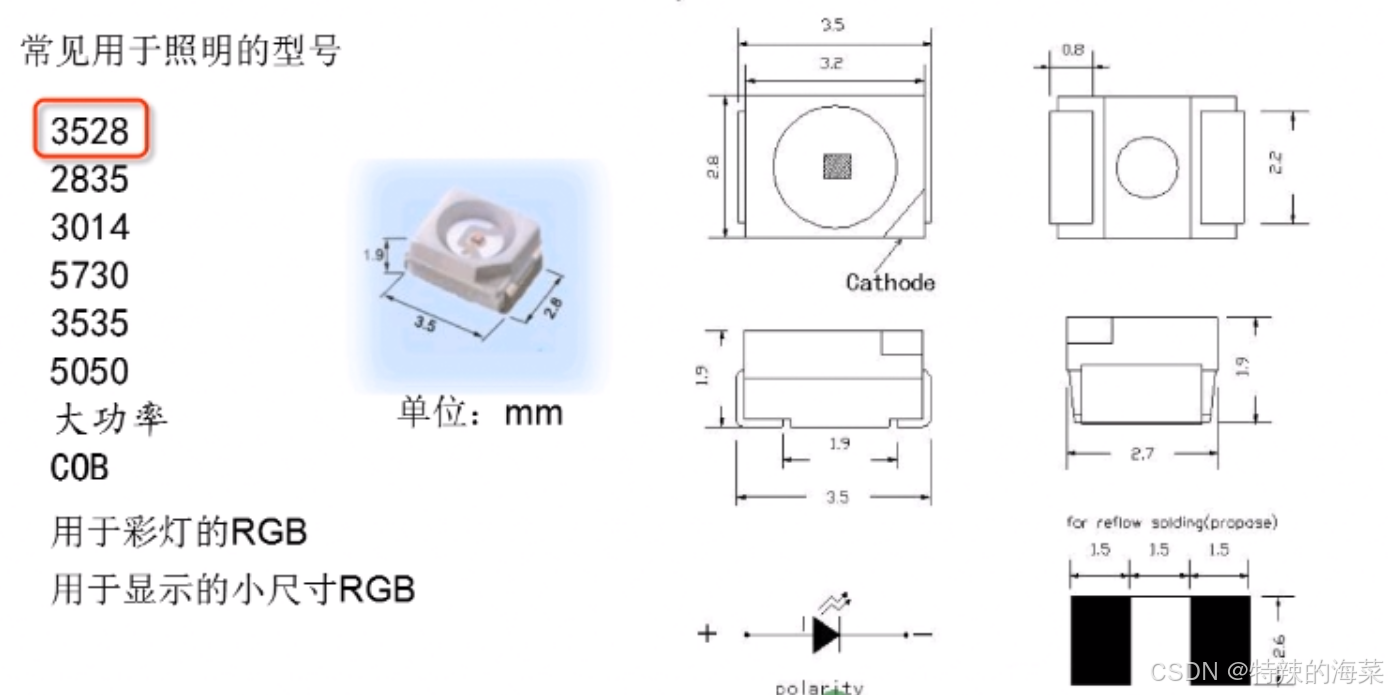

贴片式分装 ：容易散热（功率可以高一点）   用两个两位数字组成表示（长乘宽）单位mm

4.LED的电气特性：

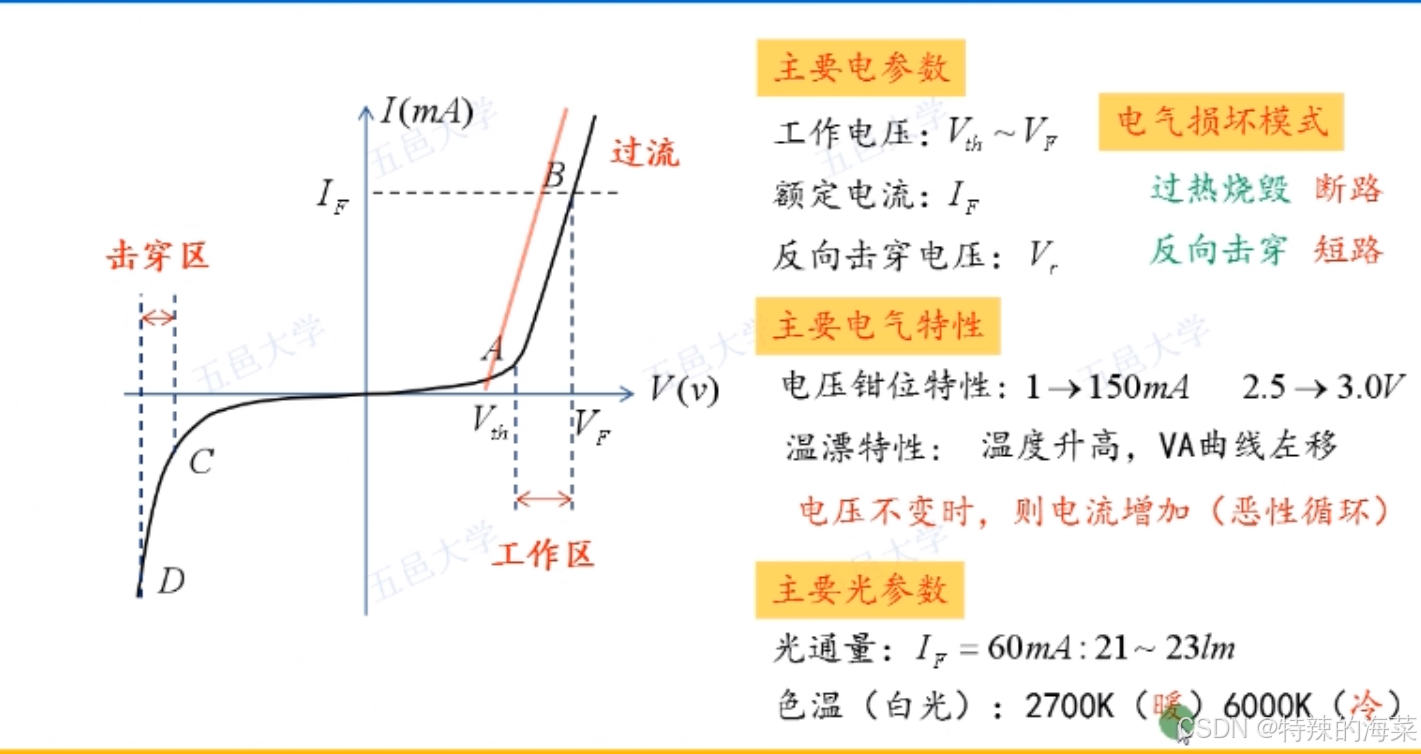

二极管的伏安特性曲线：

温漂：温度升高，同等电压下，高温度的电流大 能量分配：电能=光能+热能（注意考虑散热）

光通量：数据手册上有标明额定电流下的光通量。

波长越短，正向导通电压越高（红、橙、黄、绿、青、蓝、紫七种颜色组成的光谱，其中红光波长最长，紫光波长最短）

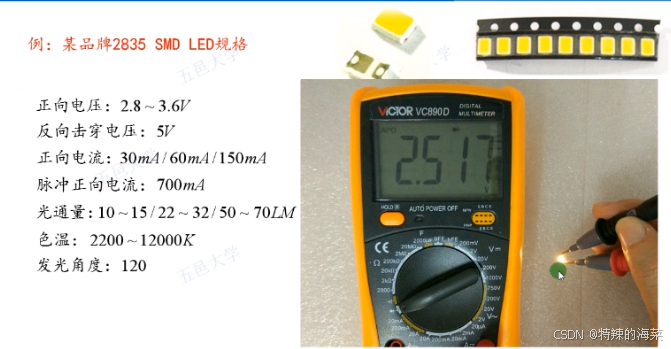

5.LED的参数：

脉冲正向电流（最大）：用于PWM调光。

万用表二极管档测LED的正负极与导通电压。

6.LED的连接方式：

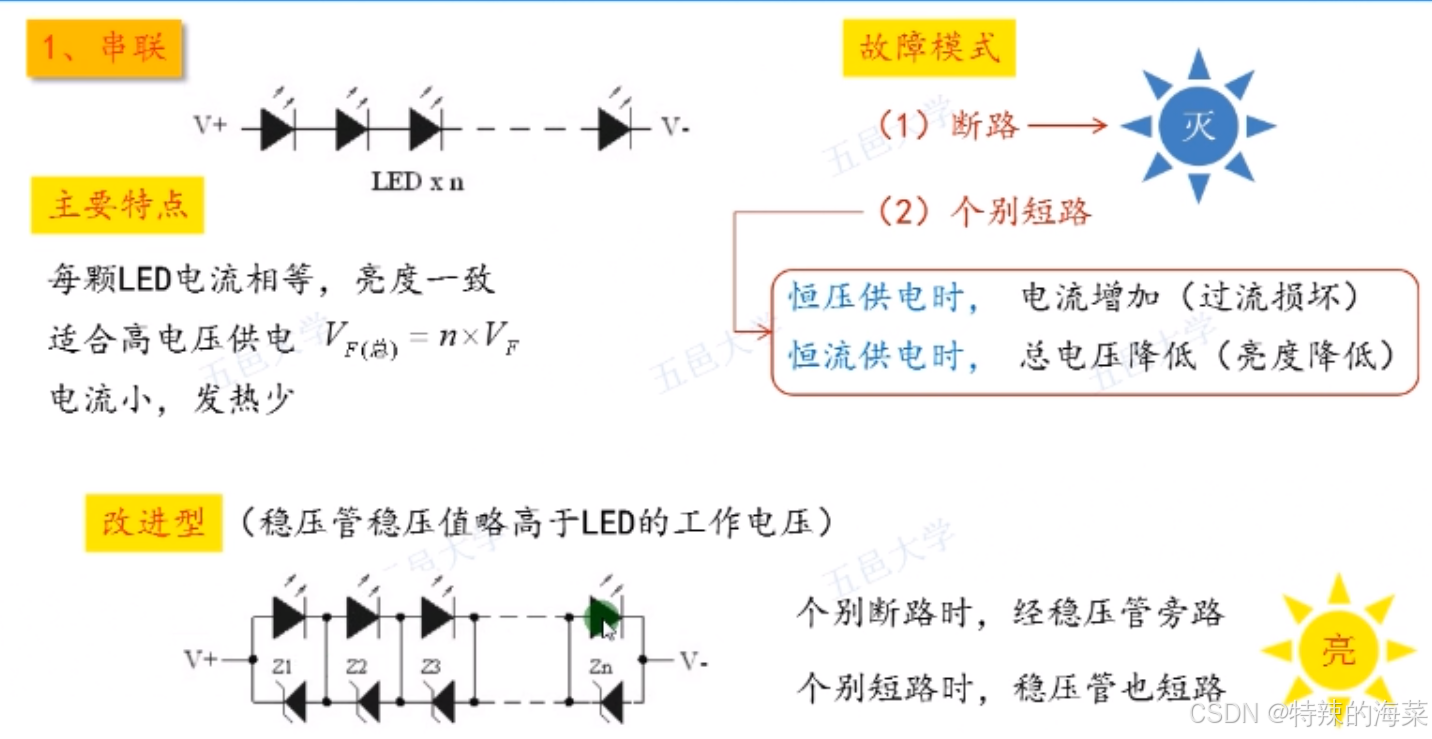

串联：

串联LED时，当有一个LED断路，全部串联的LED都灭；恒压供电时，有一个短路了，其他LED分得的电压升高，电流变大；恒流供电时，串联的电流不变，少了一个LED的电压，总电压就减少,其他LED的亮度减弱；

改进后：正常工作时，因为稳压二极管的稳压值大于LED的工作电压，电流直接全部流向LED。当个别断路了，那个支路的只能流过稳压二极管。LED短路了直接当LED是导线流过，断路稳压二极管。

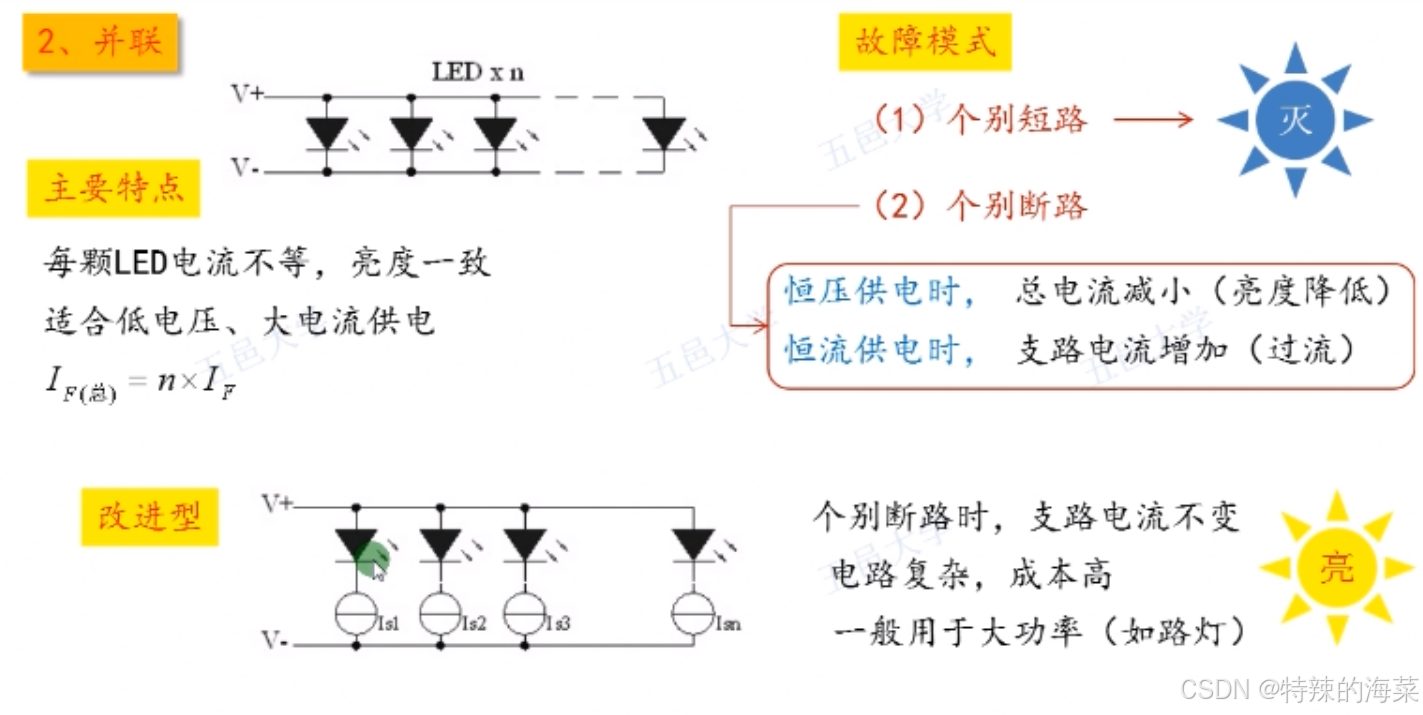

并联：

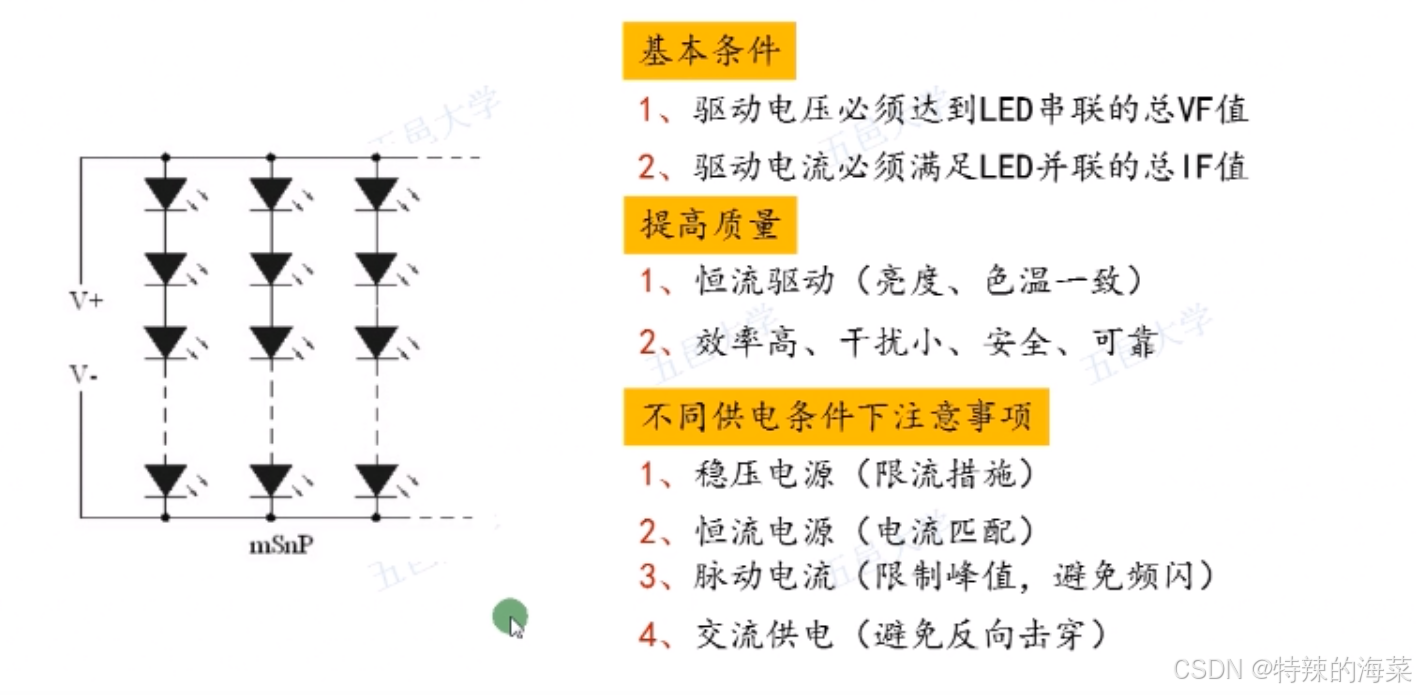

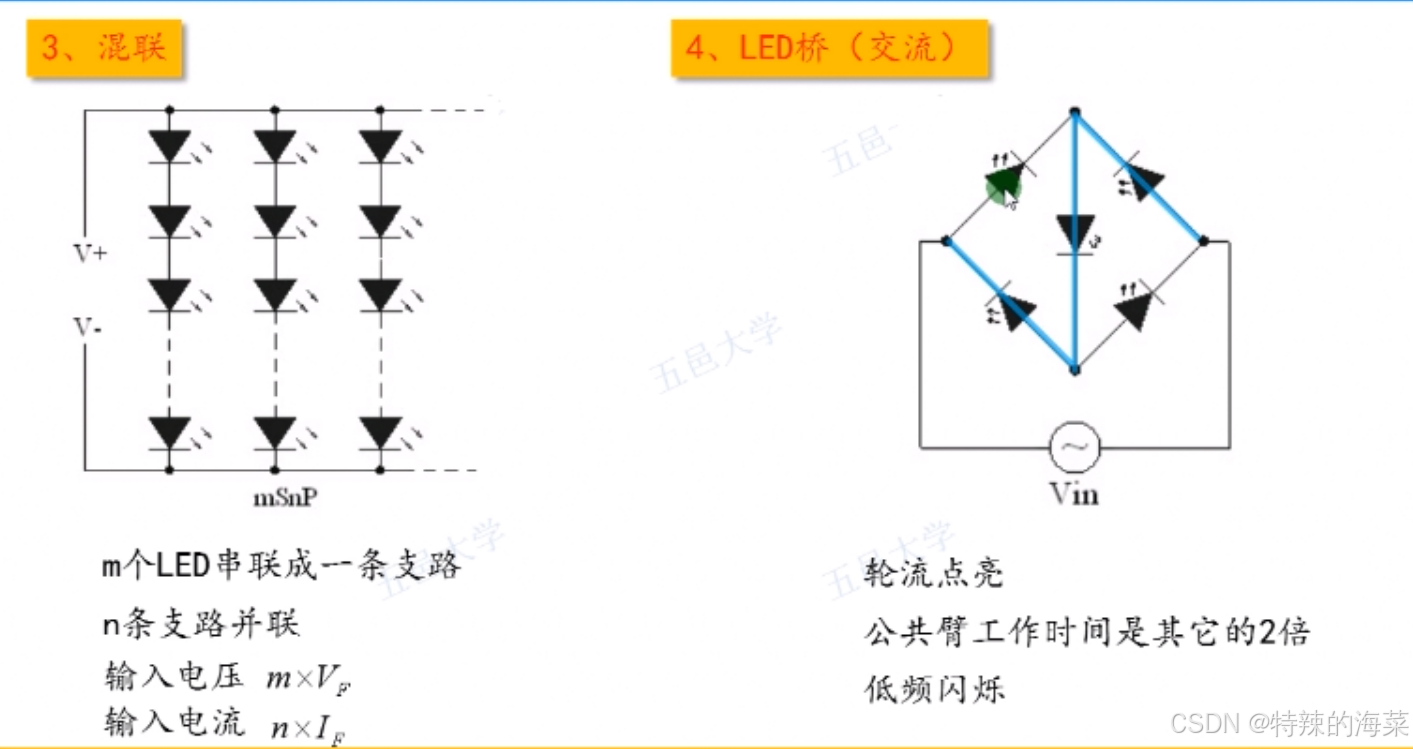

混联：先并后串、先串后比

先串后并：其中一条支路上的一个LED断路，那条支路LED全灭，其他支路不受影响。其中一条支路上的一个LED短路，那条支路其他LED变亮（注意过流）。其他支路不受影响。

LED桥（交流）：

LED桥接法要注意（电压不能超过LED的反向电压）其中中间的LED工作时间是其他的两倍。

假如右上的LED过流了，LED就断路，那跟他电流与箭头同一个方向的LED就会不亮。

假如左下的LED反向击穿了，LED就短路，结果剩下右下LED上闪烁，时间久了也会短路（过流了）。

7.LED的驱动要求：

效率高：消耗能量小；   干扰：被其他用电器和自身影响（开关电源谐波等影响）；  安全：要有保护（电压变化要不影响LED的效果）（外接有变化自身变化小）(电源要隔离,外壳，隔离电源对人身安全）（避免产生短路引起火灾的消防安全）；  可靠：满足前面的条件才能可靠的工作；

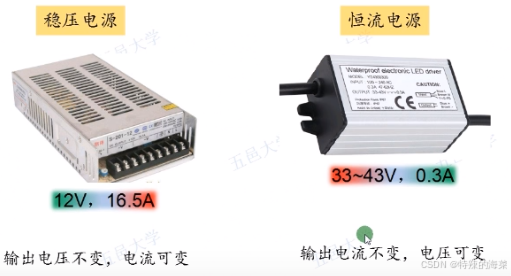

8.恒流和稳压电源的识别：

恒流电源有过流保护（可以短路）,稳压电源没有（除非电源配置了过流保护电路）；

恒流电源要接好负载（LED）再上电（不能开路,否则就输出最高值电压，容易导致LED烧坏），稳压电源可以没有；

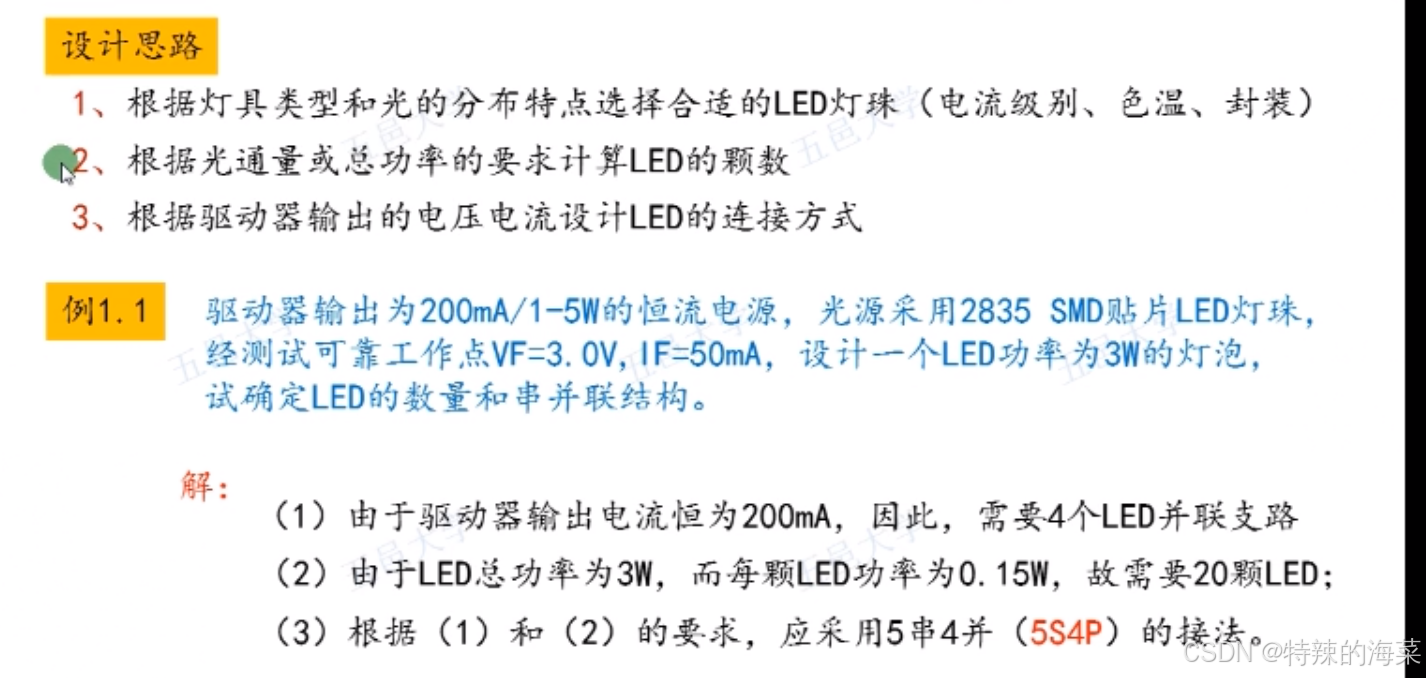

9.LED灯板设计

分析，先选好LED的型号，算多少颗LED，想怎么布局再连线。

条件->连接方式  ：    恒流电源->并联  ；  稳压电源->串联 ；

如果算出来需要的LED数除以已知的数（串联或并联数），除出来的商可以四舍五入。

最后要验算是否符合给出条件；
