输出比较简介

OC（Output Compare）输出比较
输出比较可以通过比较CNT与CCR寄存器值的关系，来对输出电平进行置1、置0或翻转的操作，用于输出一定频率和占空比的PWM波形。
每个高级定时器和通用定时器都拥有4个输出比较通道。基本定时器是没有的。
高级定时器的前3个通道额外拥有死区生成和互补输出的功能。

PWM简介

PWM（Pulse Width Modulation）脉冲宽度调制
在具有惯性的系统中，可以通过对一系列脉冲的宽度进行调制，来等效地获得所需要的模拟参量，常应用于电机控速等领域

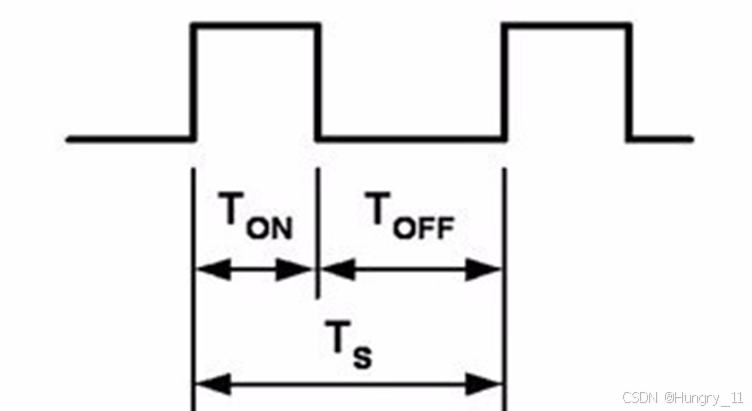

PWM参数：
频率 = 1 / TS 占空比 = TON / TS 分辨率 = 占空比变化步距
在这里插入图片描述

输出比较通道

在这里插入图片描述

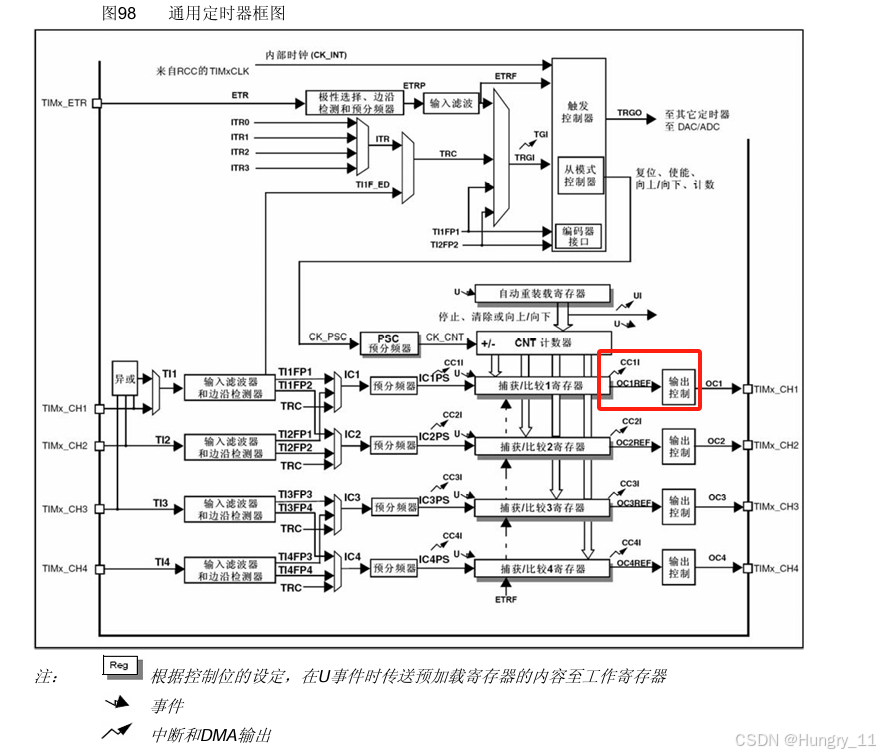

红色框图圈出的部分就是输出比较电路。捕获比较寄存器就是CCR（CC是捕获/比较的意思，R是Register）捕获/比较寄存器是输入捕获和输出比较共用的，当使用输入捕获时，他就是捕获寄存器，当时用输出比较时，它就是比较寄存器。输入捕获就是左边输入捕获，输出比较是与上面的比较。

输出比较这里这块电路会比较CNT和CCR的值，CNT计数自增，CCR是我们给定的一个值，当CNT大于CCR、小于CCR、等于CCR时，输出就会输出对应的置1或置0。这样就可以输出一定频率的占空比的PWM波形

通用定时器输出比较通道

在这里插入图片描述
在这里插入图片描述

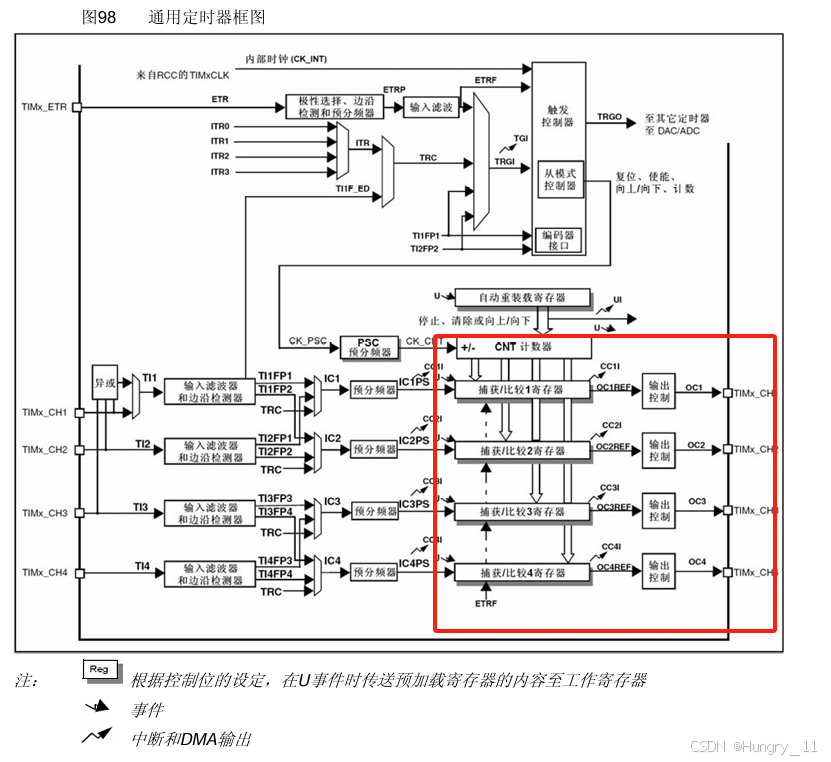

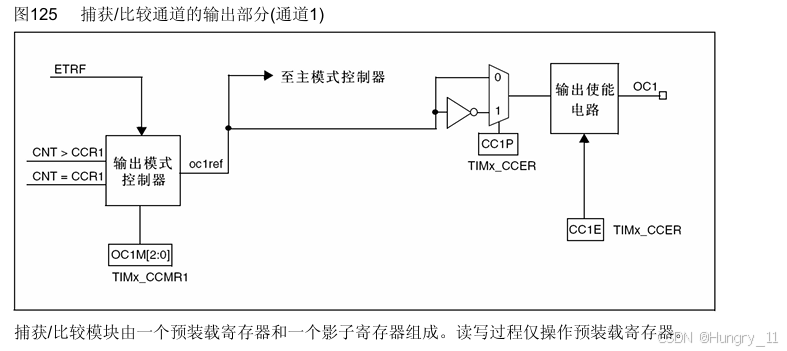

图示就是通用定时器输出比较的结构。就是通用定时器框图框出来的那部分，左边就是CNT与CCR比较的结果。右边是输出比较电路，最后通过TIM_CH1输出到GPIO引脚上。上图只是显示了通道1的结构。最左边是CNT计数器和CCR1第一路的捕获/比较寄存器。当CNT>CCR1或者CNT = CCR1的时候就会向输出模式传一个信号。然后输出模式控制器就会改变它输出OC1REF的高低电平（REF时reference的缩写，意思是参考信号），OC1REF就是框图中输出控制左边的信号。然后上面还有个ETRF输入，这是定时器的一个小功能。接着REF信号可以前往主模式控制器，你可以把这个REF映射到主模式的TRGO输出上去，但主要还是下面那一路（极性选择部分），给这个寄存器(CC1P)写0，信号会往上走，信号电平不翻，写1的话，信号就会往下走，信号通过一个非门取反，输出信号就是输入信号高低电平反转的信号。再往后就是输出使能电路就是选择要不要输出，最后就是OC1引脚，这个引脚就是CH1的通道的引脚。在引脚定义表中可以知道具体是哪个GPIO。

输出模式控制器工作原理

输出模式控制器输入时CNT和CCR的大小关系，输出时REF的高低电平，控制器可以选择多种模式来更加灵活地控制REF输出。模式可以通过它下方的寄存器（OC1M）来配置。

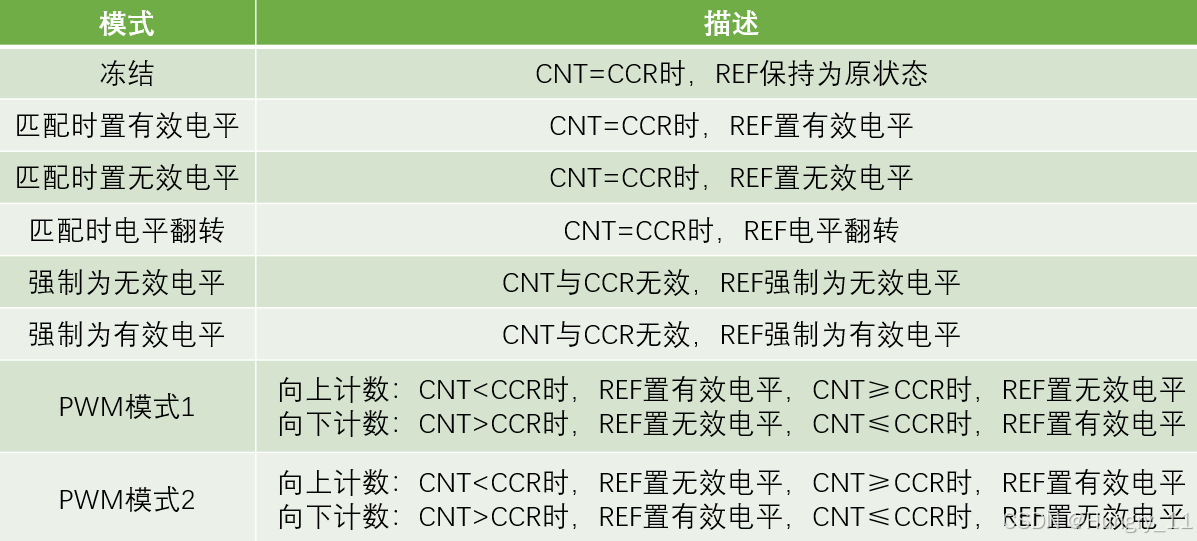

输出模式控制器的执行逻辑如下：
在这里插入图片描述
1：第一个模式是冻结，描述的实CNT=CCR时，REF保持原态，比如在输出PWM波，突然想暂停一会儿输出，就可以设置成这个模式，高低电平维持在暂停时刻。因为都是条件满足时才会执行相应的逻辑操作，不满足时电平又不变。所以可以理解为CNT与CCR无效。
2：匹配时值置有效电平(可以简单的将有效电平理解为高电平，将无效电平理解为低电平)，匹配时值置无效电平，匹配时值电平翻转，就是CNT=CCR时，REF分别置高电平，低电平，电平翻转，在匹配时值电平翻转模式下，可以产生一个占空比为50%的方波。但是有效和无效的那两个操作都是一次性的，操作完后就没变化了。
3：强制为无效电平和强制为有效电平两个模式和冻结模式相似，如果想暂停波形输出，并且在暂停期间保持低电平或者高电平，就可以设置这两个模式。
4：PWM2就是PWM1的取反。最常用的就是PWM1模式。

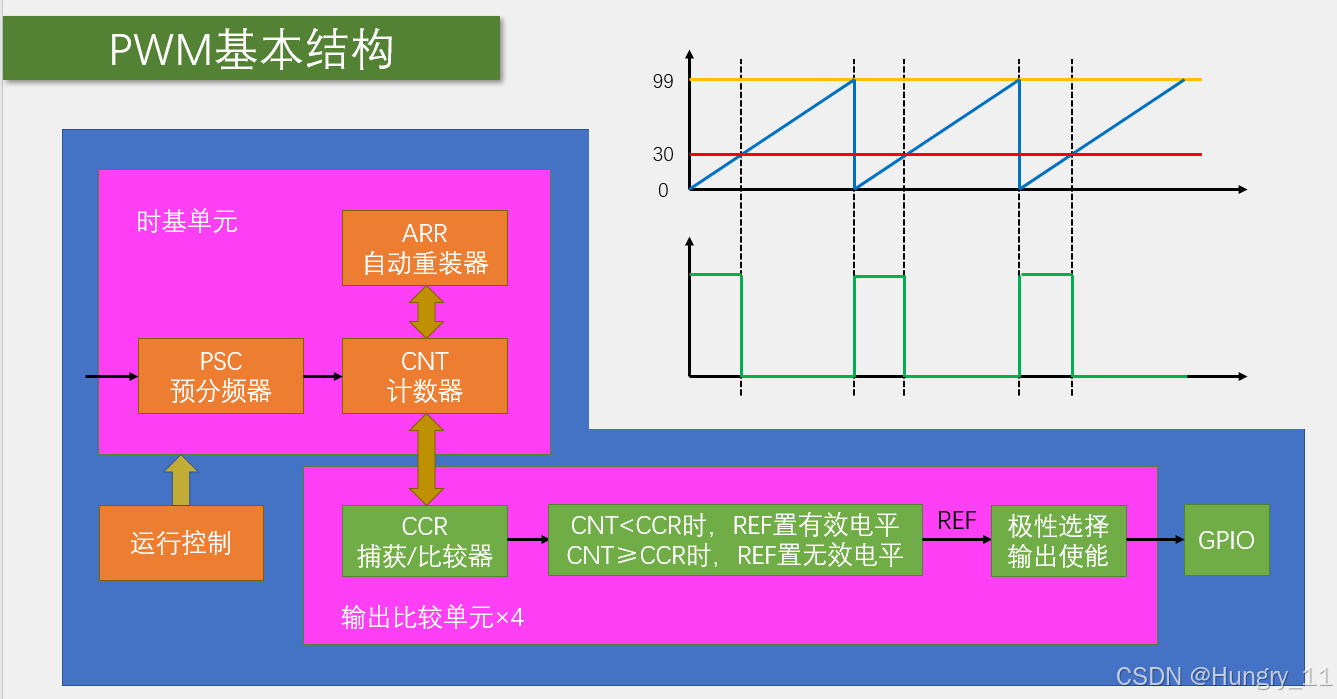

PWM基本结构

PWM模式是怎样输出的呢？
在这里插入图片描述

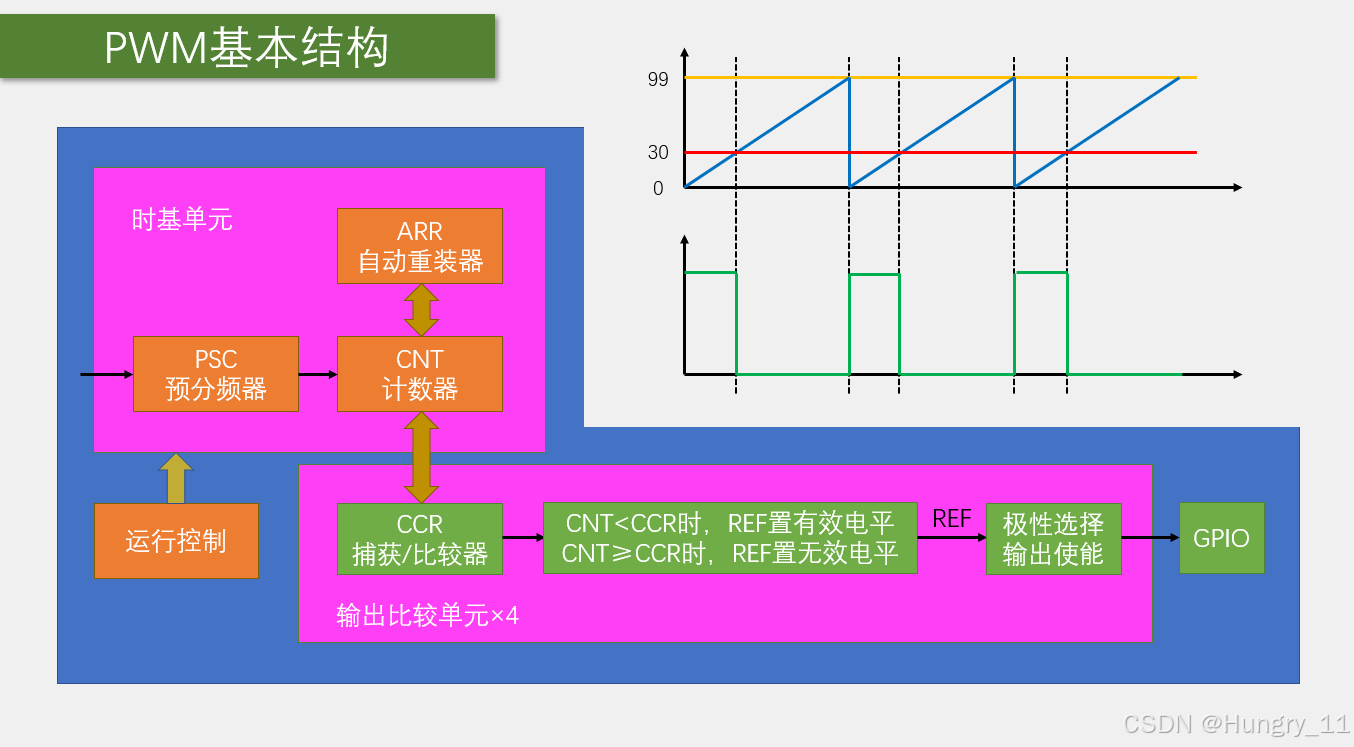

首先左上角这里，是时基单元和运行控制的部分，再左边是时钟源选择，这里省略了，配置好时基单元，这里的CNT就可以开始不断地自增运行。因为是PWM输出，所以就不需要配置中断了。
通用定时器输出比较单元电路总共有四路。最开始，是CCR捕获/比较寄存器，CCR是我们自己设置的，CNT不断自增运行同时他俩还在不断的比较，后面就是输出模式控制器，以PWM1模式为例，在右上角的图中，在CNT还未计数到CCR时，置高电平，大于CCR时，置低电平，当计数到ARR然后归零时，又置高电平，往复循环，且占空比随CCR改变，如果CCR设置的高，那么输出的占空比就大，CCR设置的低一些，占空比就小一些，最后经过极性选择和输出使能就可以输出了。

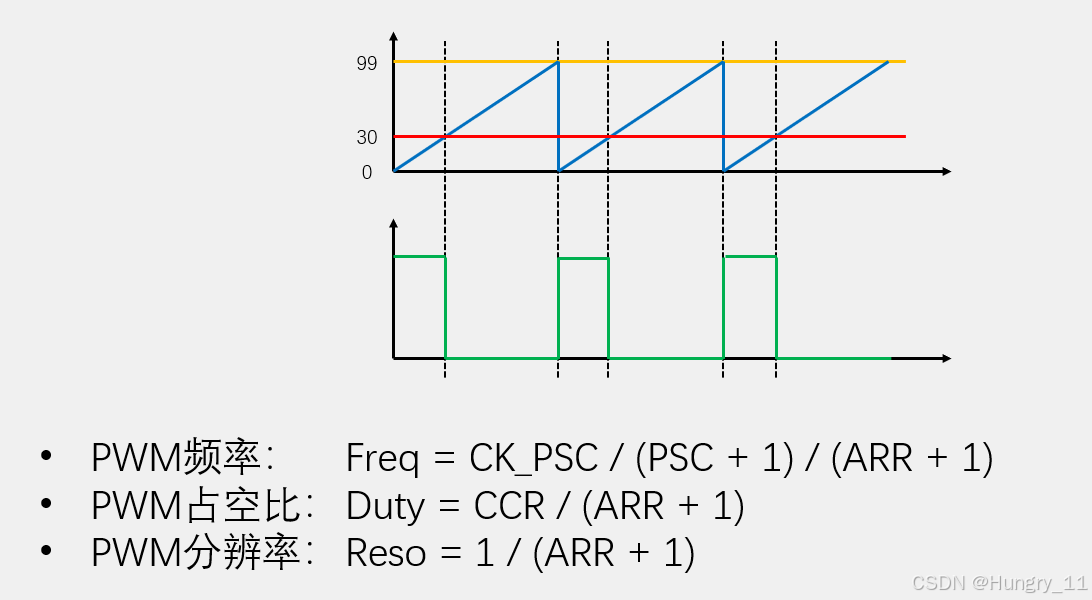

PWM参数计算

在这里插入图片描述

高级定时器输出比较通道

在这里插入图片描述

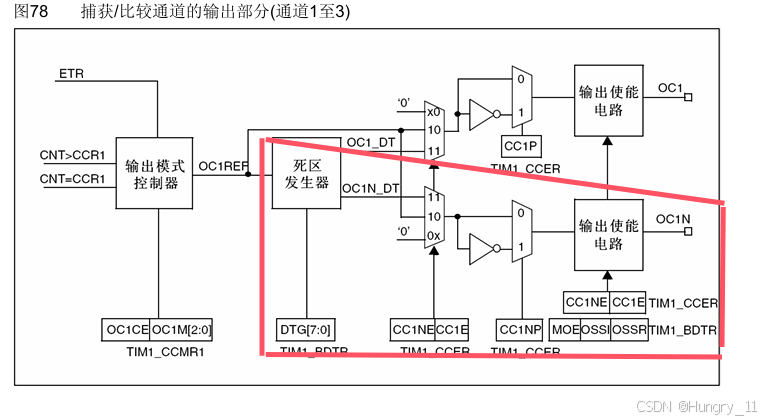

图示就是高级定时器前三个通道的输出比较部分电路。将红色框中的去掉就和通用定时器一样了。多加一部分电路主要是为了驱动三相无刷电机。右边是OC1和OC1N，两个引脚去控制外面的电路。外面接推挽电路，推挽电路的上下管的导通和断开，如果有两个推挽电路就可以构成H桥电路，可以控制直流电机的正反转。如果有三个推挽电路就可以控制三相无刷电机。如果用单片机控制电路，就必须让两个引脚输出相反，所以OC1和OC1N是互补输出，让MOS管一个导通，另一个断开。但是这个操作是瞬间的，如果器件不好，会存在同时导通的情况，此时就会短路，为了避免这个情况就有了死区生成电路，会在一个管关闭的时候延迟一小段时间，再导通另一个管。

pwm配置代码

配置PWM只需要将PWM配置模块打通即可
在这里插入图片描述
打开库函数
在这里插入图片描述

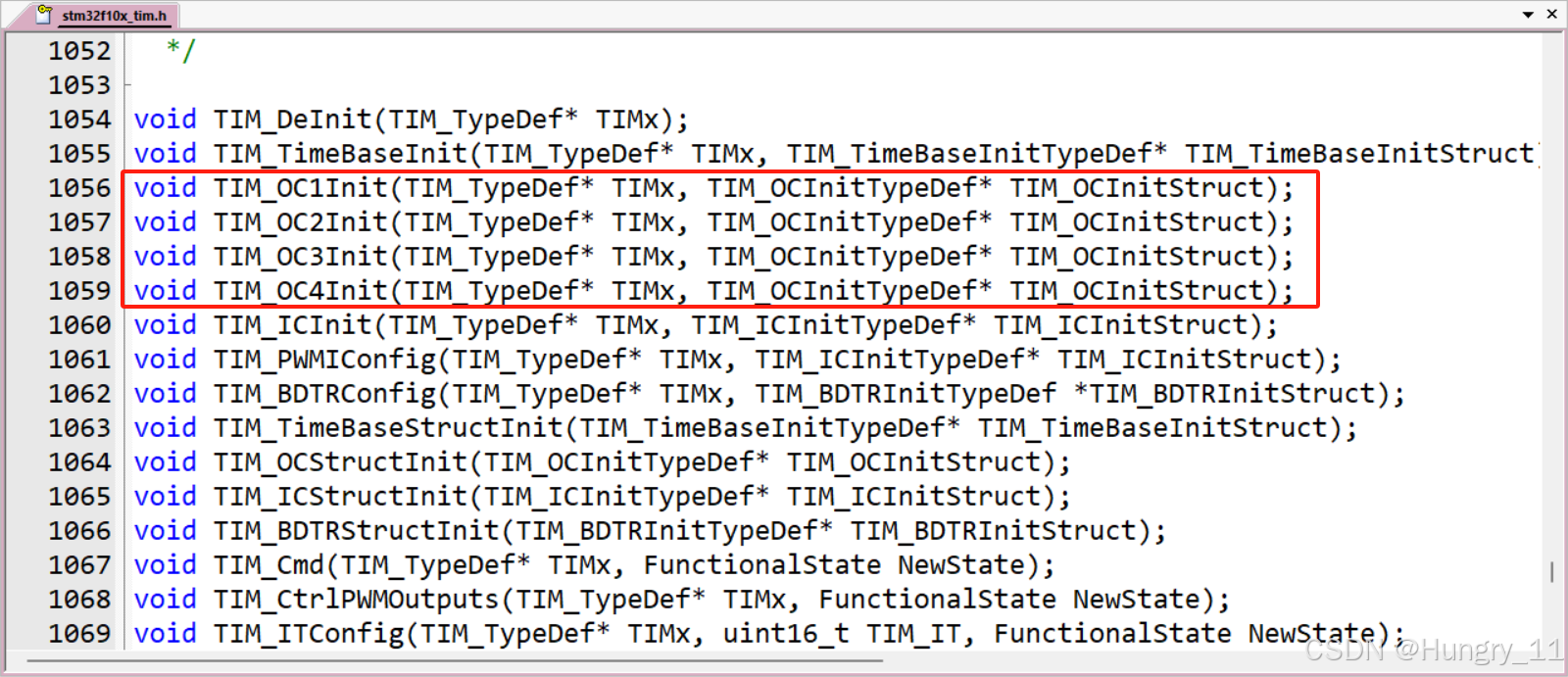

OC就是output compare的意思，就是输出比较，就是配置图中输出比较模块的。输出比较总共4个，4个函数，一个函数配置一个单元。参数TIMx选择定时器，第二个结构体，就是输出比较的那些参数。

void TIM_OCStructInit(TIM_OCInitTypeDef* TIM_OCInitStruct);

这个函数用来给输出比较结构体赋一个默认值的。

上面几个函数其实就已经配置好输出比较的功能了。

void TIM_ForcedOC1Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC2Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC3Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC4Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);

如果在运行中想要暂停输出波形并且强制输出高或者低电平。但是强制输出高低电平和输出占空比是100和0是一样的。所以用的不多

void TIM_OC1PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC3PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC4PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);

这四个函数是用来配置CCR寄存器的预装功能的，这个预装功能就是影子寄存器。

void TIM_OC1FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC2FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC3FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC4FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);

上面这四个函数是用来配置快速使能的，介绍在手册中单脉冲模式那一节。

void TIM_ClearOC1Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC2Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC3Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC4Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);

上面四个函数在手册中外部事件时清除REF信号有介绍。

void TIM_OC1PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC1NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC2PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC2NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC3PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC3NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC4PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);

上面这些函数是用来单独设置输出比较的极性的，带N的就是高级定时器里互补通道的配置，OC4没有互补通道，所以没有OC4N函数。这些函数可以设置极性，但是在结构体初始化的那个函数也可以设置极性。这两个地方设置极性的作用是一样的，只不过用结构体是一起初始化的。

void TIM_CCxCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCx);
void TIM_CCxNCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCxN);

上面两个函数用来单独修改输出使能参数的。

void TIM_SelectOCxM(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_OCMode);

选择输出比较模式，用来单独输出比较模式的函数

void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);
void TIM_SetCompare2(TIM_TypeDef* TIMx, uint16_t Compare2);
void TIM_SetCompare3(TIM_TypeDef* TIMx, uint16_t Compare3);
void TIM_SetCompare4(TIM_TypeDef* TIMx, uint16_t Compare4);

这四个单独用来更改CCR寄存器值的函数。在运行的时候更改占空比就使用这几个函数。

void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState);

这个函数是用来使能高级定时器输出PWM的，仅限高级定时器使用，需要调用这个函数使能主输出，否则PWM将不能正常输出。

代码

首先配置时基单元部分。但是不需要配置中断，所以也不需要打开NVIC了。

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	TIM_InternalClockConfig(TIM2);//上电后默认就是内部时钟，不写这个函数也行

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;//ARR重装寄存器的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;//PSC预分频器的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;//重复计数器的值，这是高级定时器的，我们配置TIM2，所以直接给0
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

然后配置输出比较通道，需要初始化哪个通道就调用哪个函数，不同的通道对应的GPIO口也是不一样的。所以要按照GPIO口的需求。我们使用PA0口，对应的第一个输出比较通道，所以调用TIM_OC1Init()
参数第一个是TIMx，我们使用的是TIM2，所以给TIM2.第二个参数是一个结构体的地址。但是结构体的参数比较多，我们只需要写出我们需要的参数即可。

但是不给结构体赋初始值，后面代码如果直接使用了高级定时器，初始化函数直接修改TIM2为TIM1，但是高级定时器的结构体成员没有赋初始值，此时就会出错。所以我们要给结构体赋初始值，但是又不一一列举出来。所以此时就使用了TIM_OCStructInit()。赋完初始值后直接修改我们需要的参数。

当配置好各种参数后，我们要知道PWM是借用IO口才能输出，但是TIM2的OC1通道借用了哪个GPIO呢？

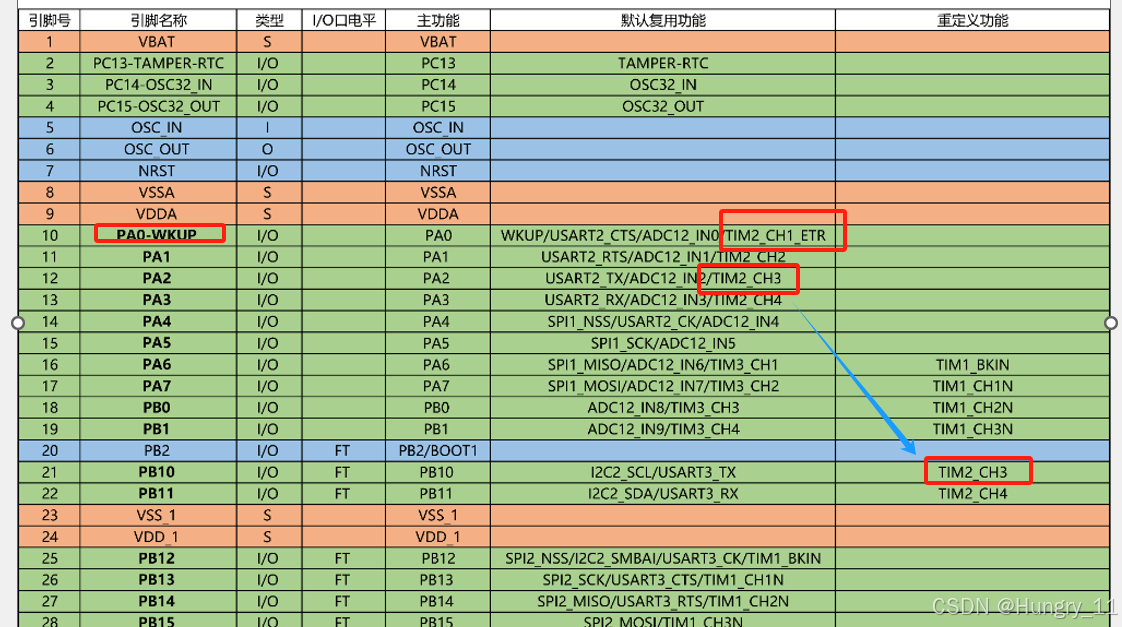

在引脚定义表中可以看到
在这里插入图片描述
默认复用功能就是片上外设的端口和GPIO的连接关系。可以看到TIM2_CH1_ETR和PA0一起的，这说明TIM2的ETR引脚和通道1的引脚都是借用了PA0引脚的位置。所以如果要使用TIM2的OC1也就是CH1通道输出PWM就需要使用PA0引脚，不能使用其他的引脚。同样的TIM2的CH2只能在PA1引脚输出。其他外设也同理。但是STM32有重定义或者叫重映射，假如我们要使用USART2的TX引脚，又要使用TIM2的CH3通道，就可以将TIM2_CH3换到PB10引脚。但是这样使用必须能在重映射中找到。配置重映射是用AFIO来完成的。

所以，输出比较模块的配置如下。

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//输出模式
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//输出极性
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//输出使能
	TIM_OCInitStructure.TIM_Pulse = 50//CCR的值
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);

此时还需要将GPIO也配置一下，因为GPIO我们需要配置输出模式，如果是输出的话，PWM就无法输出了。因为只有配置为复用推挽输出，引脚控制权才来自片上外设，所以此时要使用复用推挽输出。

所以最终要配置一个频率为1kHz，占空比为50的PWM波形，代码如下。

void PWM_Init()
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);//上电后默认就是内部时钟，不写这个函数也行

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;//ARR重装寄存器的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;//PSC预分频器的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;//重复计数器的值，这是高级定时器的，我们配置TIM2，所以直接给0
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);


	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//输出模式
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//输出极性
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//输出使能
	TIM_OCInitStructure.TIM_Pulse = 50;//CCR的值
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);

	TIM_Cmd(TIM2, ENABLE);//启动定时器
}

后面再修改可以直接使用

void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);

这样修改CCR的值来改变占空比。

引脚重映射

如果要使用引脚重映射，就需要开启引脚重映射的时钟，打开AFIO时钟。RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
GPIO引脚重映射也要打开
void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);

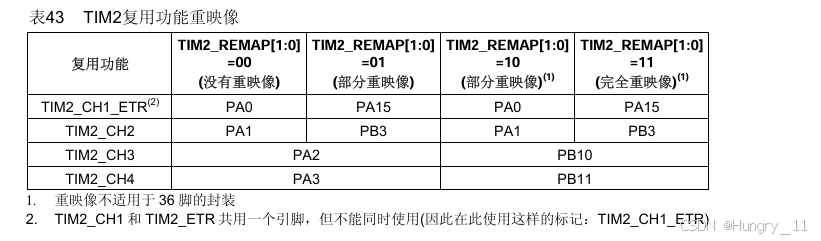

第一个参数，参数有很多，都是重映射方式。每个方式对应的重映射关系可以在手册中找到。找到TIM2复用功能重映像这个表，里面有四种重映射的方式，第一种，没有重映射，TIM2的四个通道对应的引脚不变。第二种，部分引脚重映射，就可以将前两个通道映射到PA15和PB3，剩下的一样的原理。
在这里插入图片描述

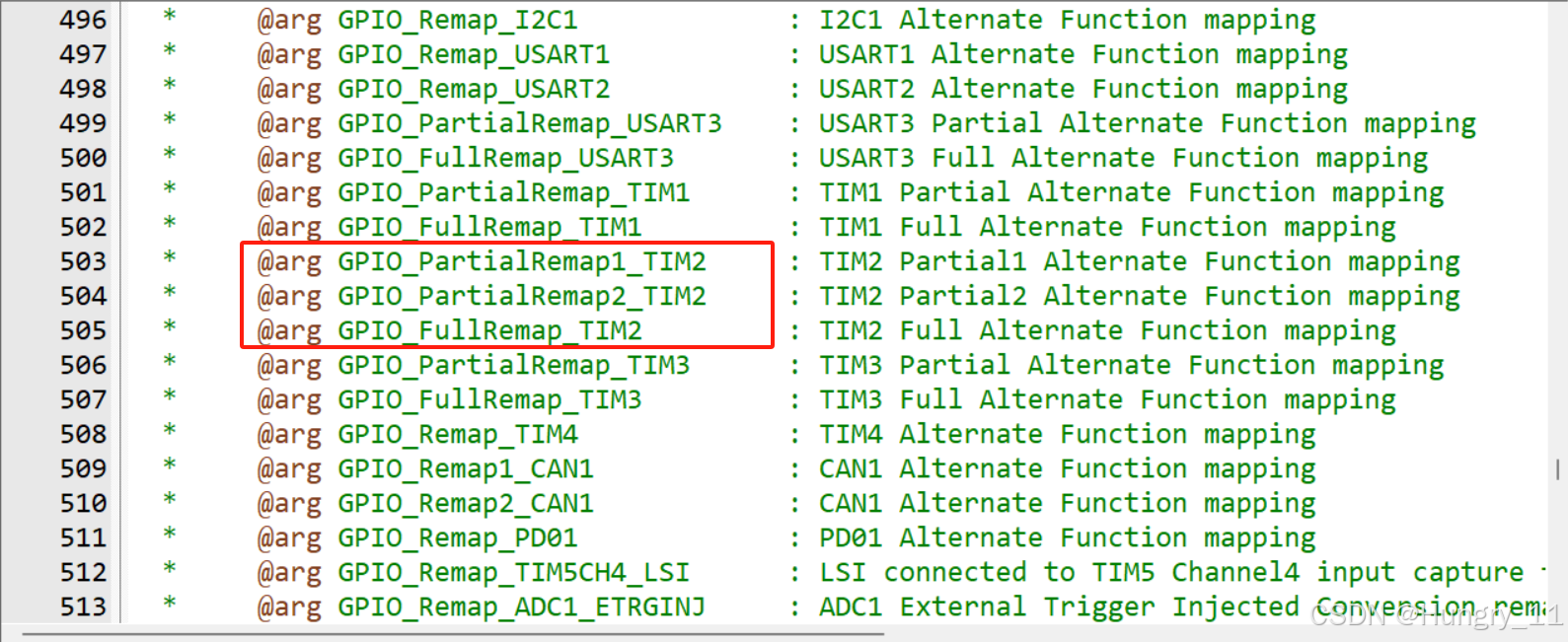

然后看函数的参数就有TIM2的重映射方式，如果都不使用就没有重映射。

在这里插入图片描述
我们可以使用重映射方式1，将PA0映射到PA15。

GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);

使用上述代码就能将PA0复用到PA15了。
但是PA15上电默认是调试端口JTDI，不是GPIO功能。如果需要这个端口是普通的GPIO或者复用功能（定时器通道），就需要关闭调试端口的复用。关闭它也是使用这个函数。
参数可以给
在这里插入图片描述

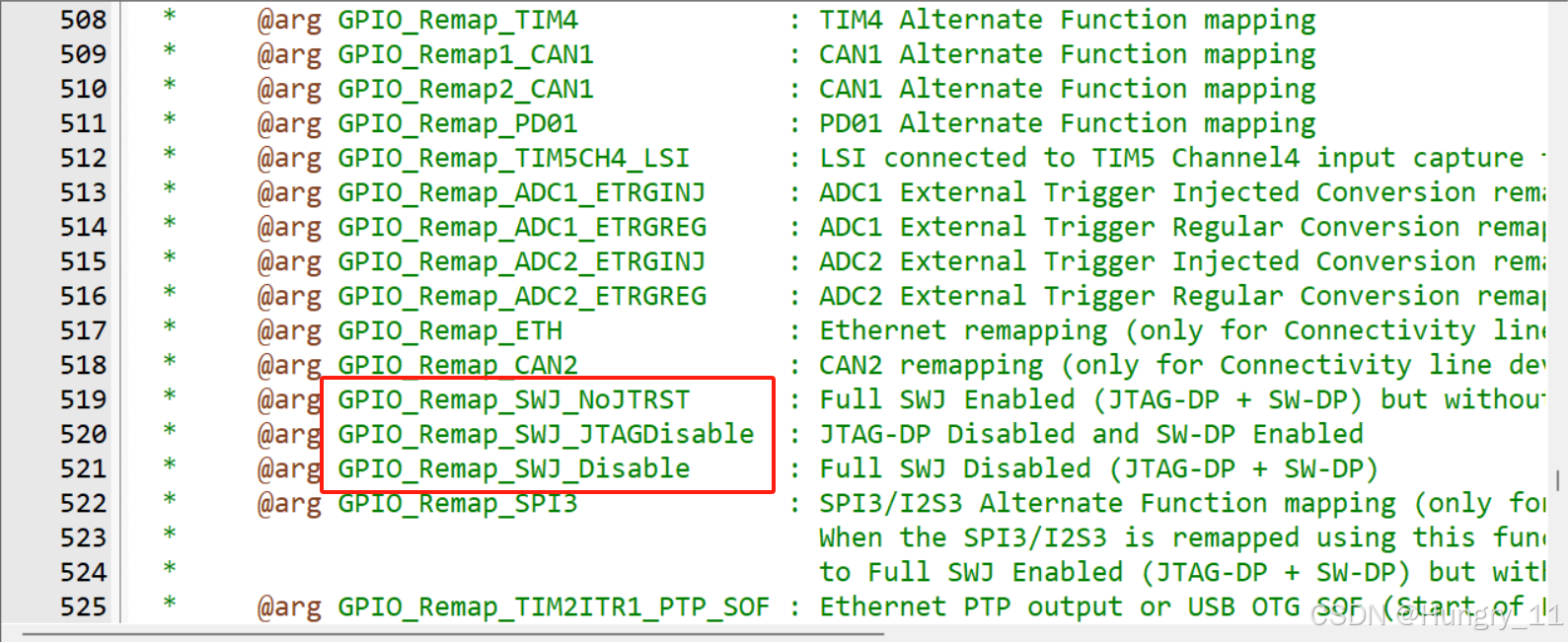

SWJ就是SWD和JTAG两种调试方式，第一个NoJTRST就是解除JTRST引脚（PB4）的复用功能。第二个JTAGDisable，就是解除JTAG调试端口的复用，此时PA15，PB3，PB4这三个端口变回GPIO。第三个SWG_Disable，就是将SWD和JTAG的调试端口全部解除。在引脚定义中，就是5个引脚全部变回普通的GPIO，此时没有调试功能，此时也就不能通过STLINK下载程序了。
所以此时为了解除复用就使用第二个参数JTAGDisable。

所以当需要这几个IO口当普通GPIO来配置的话，就需要先打开AFIO，然后改变GPIO的映射。如果需要复用功能重映射就再加上对应的参数再执行一次就行。

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);

	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

什么时候该打开AFIO时钟呢？
只要配置了AFIO相关的寄存器都需要开启AFIO时钟。

AFIO 相关的寄存器有：

  1. 事件控制寄存器 (AFIO_EVCR)
  2. 复用重映射和调试 I/O 配置寄存器 (AFIO_MAPR)
  3. 外部中断配置寄存器 1 (AFIO_EXTICR1)
  4. 外部中断配置寄存器 2 (AFIO_EXTICR2)
  5. 外部中断配置寄存器 3 (AFIO_EXTICR3)
  6. 外部中断配置寄存器 4 (AFIO_EXTICR4)

上面我们配置的就对应了复用重映射和调试 I/O 配置寄存器
