具体实现功能

按下按键，喇叭发出声音，实现门铃功能。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

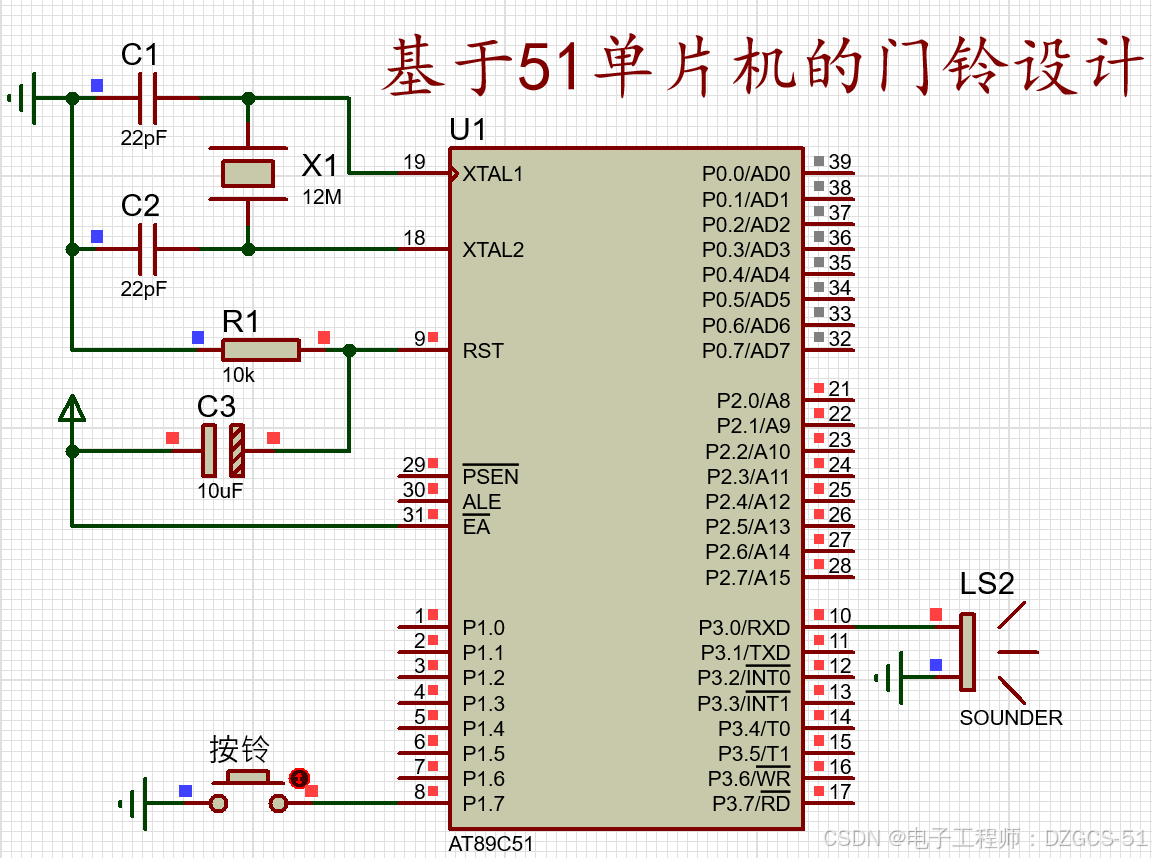

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit Key = P1^7;
sbit DoorBell = P3^0;
uint p = 0;

void Timer0() interrupt 1
{
 	DoorBell = ~DoorBell;
	p++;
	if(p<400)
	{
	 	TH0 = (8192-700)/32;
		TL0 = (8192-700)%32;
	}
	else if(p<800)
	{
	 	TH0 = (8192-1000)/32;
		TL0 = (8192-1000)%32;
	}
	else
	{
	 	TR0 = 0;
		P = 0;
	}
}

void main()
{
 	IE = 0x82;
	TMOD = 0x00;
	TH0 = (8192-700)/32;
	TL0 = (8192-700)%32;
	while(1)
	{
	 	if(Key == 0)
		{
		 	TR0 = 1;
			while(Key==0);
		}
	}
}

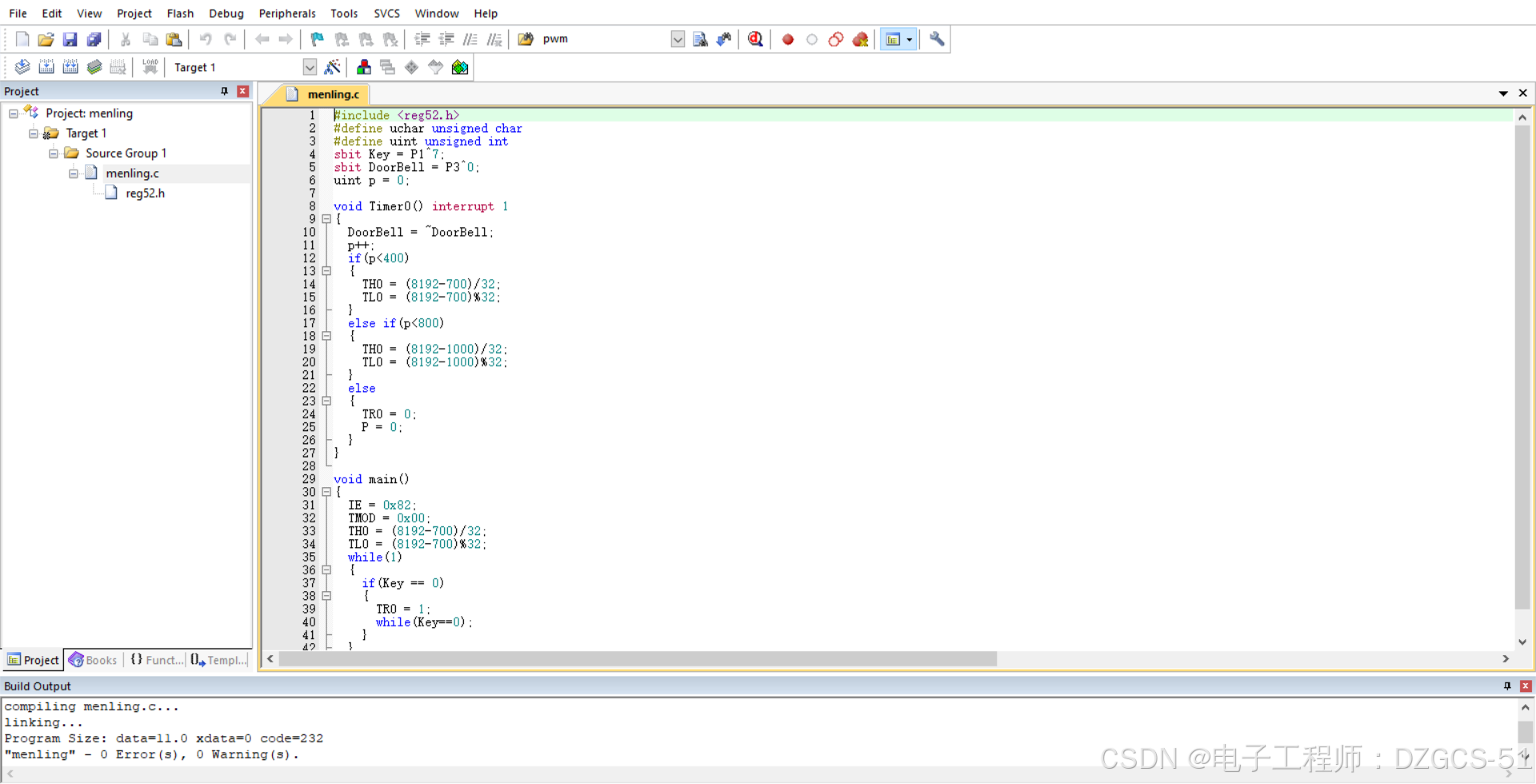

代码运行截图：

仿真实现（protues8.7）

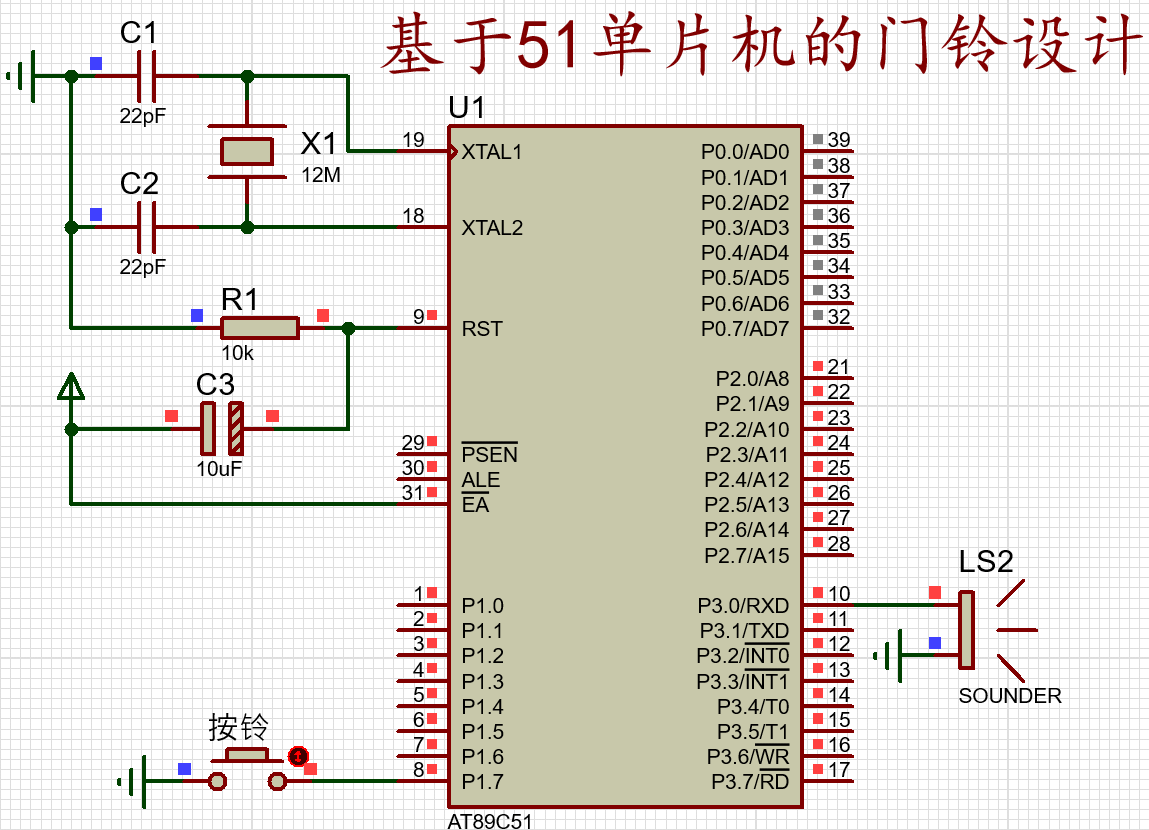

本设计利用protues8.7软件实现仿真设计。
