002A模拟红绿灯设计(程序+仿真+原理图+设计报告)

功能介绍

十字路口交通灯A道，B道各有两组红、黄、绿三种灯，同色灯都连在一起。
基本任务：
A道绿灯默认状态亮30秒，切换为黄灯闪烁3秒，然后切换为红灯默认状态亮30秒；B道的控制顺序与A道相同，但A道红灯亮时B道绿灯亮。
进阶任务：
1.显示灯亮时间并倒计时。
2.对红、绿灯亮的时间能通过功能键在10~60秒范围内设置。

系统结构框图

基于51单片机的模拟交通灯设计系统框图中，单片机作为核心控制器，接收来自时钟电路、复位电路和按键模块的输入信号，并通过数码管进行输出显示。时钟电路为单片机提供稳定的时钟信号，确保系统能够按照设定的时间间隔控制交通灯的切换；复位电路则用于在系统出现异常或需要重新启动时，将单片机恢复到初始状态，保证系统的稳定运行；按键模块允许用户手动干预交通灯的通行时间。单片机根据这些输入信号，通过内部程序逻辑控制数码管的显示内容，比如当前交通灯的状态（红灯、绿灯、黄灯）、倒计时时间等，从而实现交通灯的模拟控制功能。

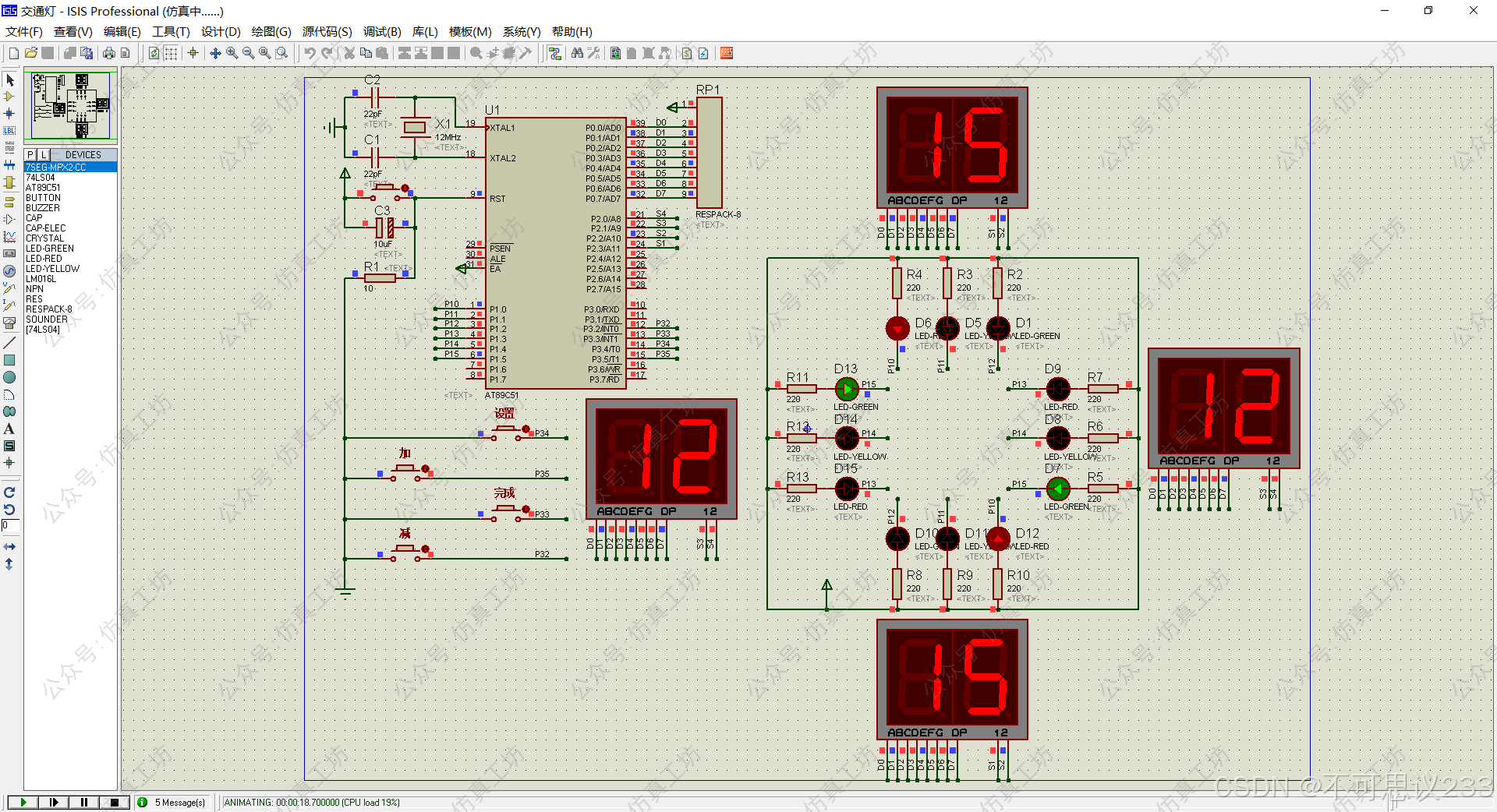

仿真图

仿真使用Proteus7和Proteus8两个版本设计，所有Proteus均可打开，资料内有详细操作教程。

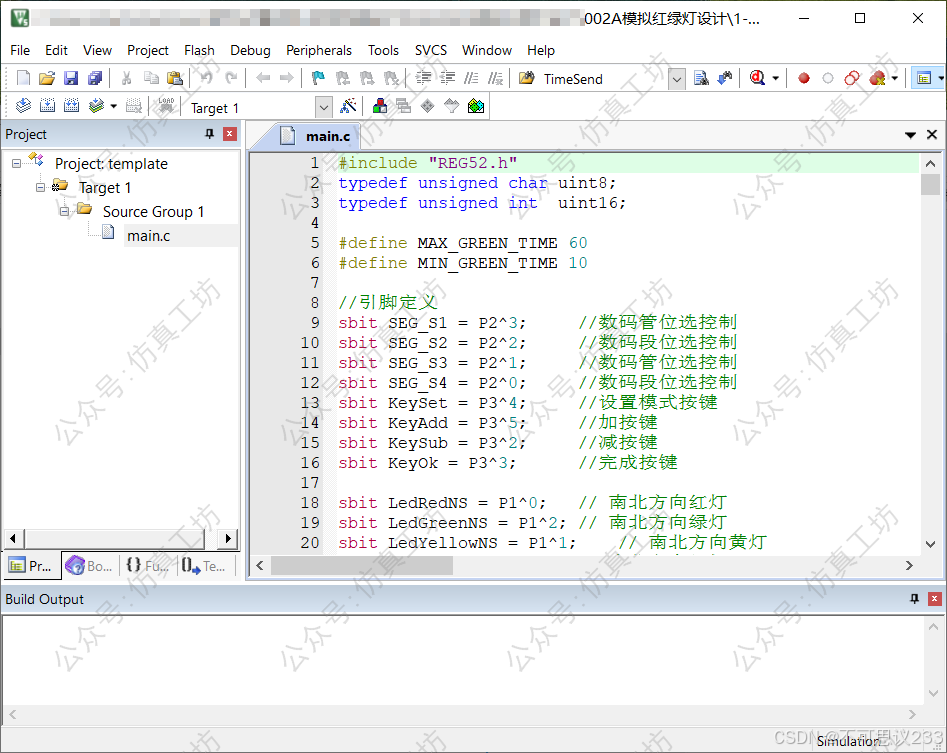

程序设计

代码结构清晰，注释详细。工程使用keil2创建，支持所有keil版本使用。

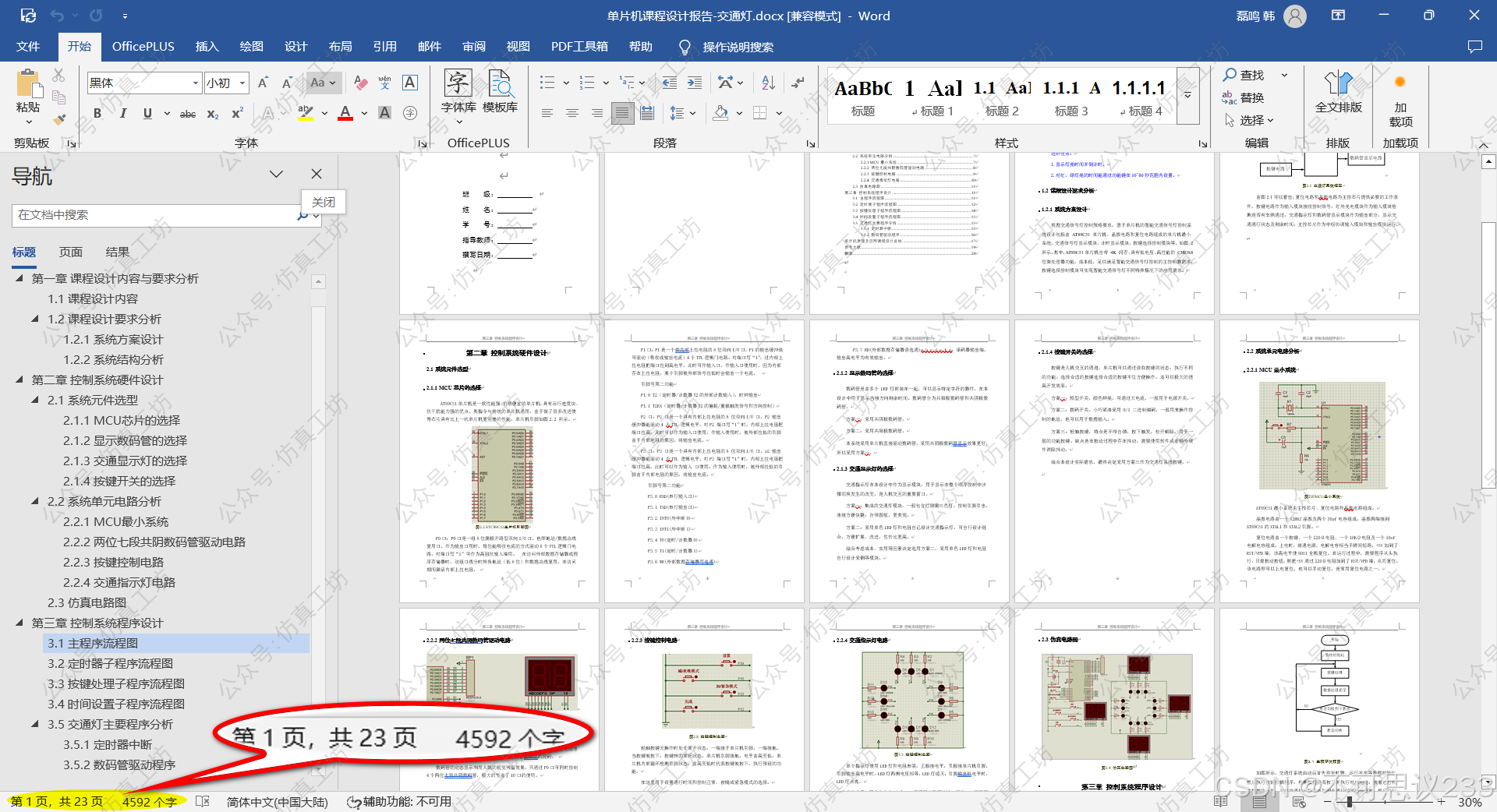

设计报告

设计报告内容包含软硬件设计、器件选型、单元电路分析等部分，覆盖常见设计报告需求。

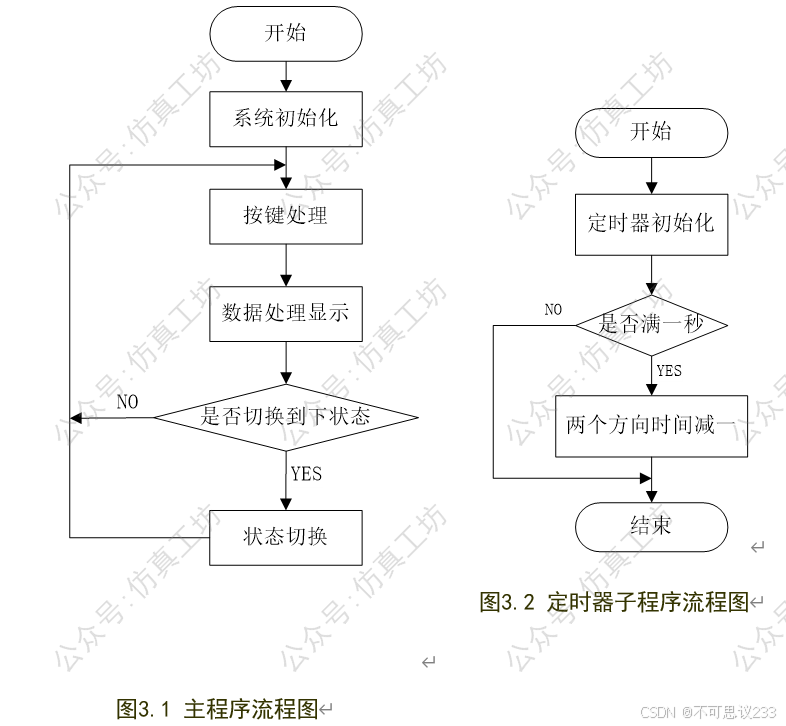

程序流程图

使用visio制作的程序流程图，设计报告中双击可修改。

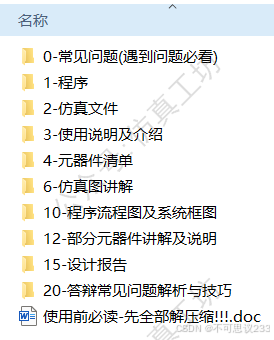

资料概览

设计已经过实物验证，请放心使用。

点赞收藏，共同进步！
