第一章项目开发背景

随着现代农业的科技进步，传统的孵化技术已逐渐无法满足高效、自动化孵化需求。传统孵化过程中，人工控制繁琐，监测和调节环境条件不够灵活，容易导致孵化率低下。为了提高孵化效率和孵化成功率，智能孵化系统应运而生。基于STM32的智能远程孵化系统旨在通过自动化控制和远程监控技术，帮助用户在不受时间和空间限制的情况下，实现对孵化环境的精确控制，提升孵化效率和成功率。

本项目利用STM32F103RCT6微控制器作为核心控制单元，集成温湿度监测、加热和通风控制、自动翻蛋、报警等功能，并通过OneNet物联网平台进行远程监控与管理。

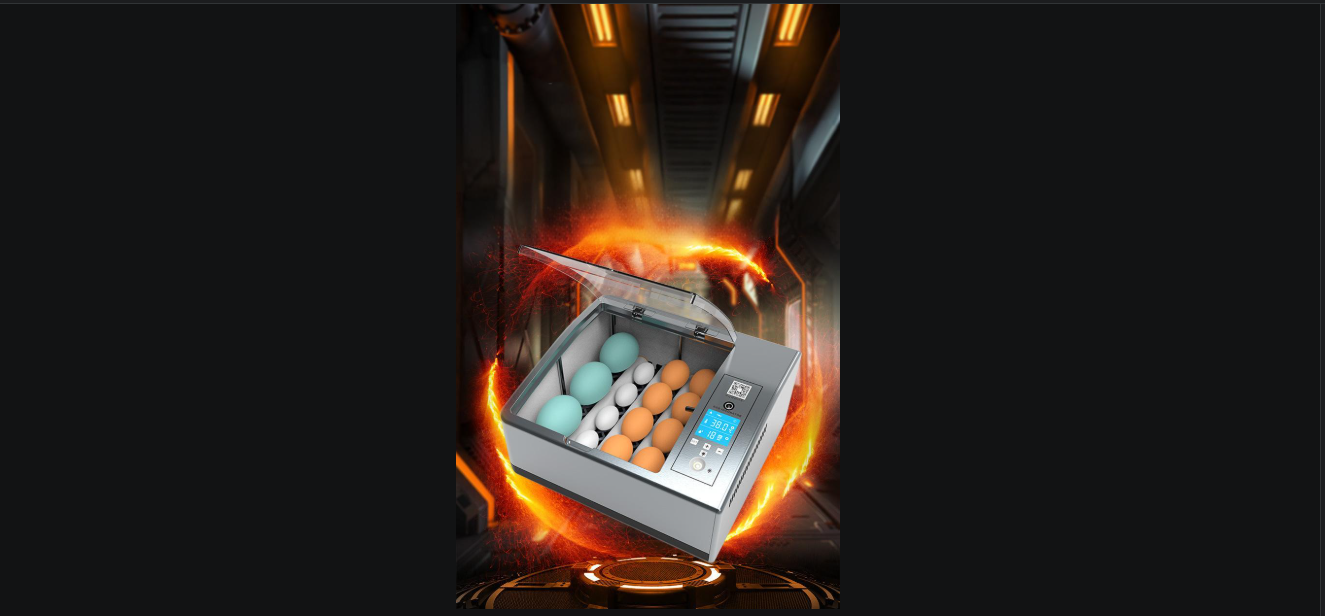

基于STM32设计的智能远程孵化系统_上传

第二章设计实现的功能

温湿度监控与自动调节： 系统能够实时监测孵化箱内的温度与湿度，并根据预设值自动调节加热和加湿装置，确保孵化环境保持在最佳状态。
自动翻蛋： 利用电机驱动系统实现定时自动翻蛋功能，防止孵化期间蛋孵化不均匀。
远程监控与控制： 通过OneNet物联网平台，用户可以实时查看温湿度数据，并远程控制加热、加湿、通风和翻蛋等功能。
报警功能： 当温湿度超过设定的阈值时，系统自动发出报警，通知用户及时进行调整。
数据存储与分析： 系统将实时数据上传至云平台进行存储，用户可查看历史数据并进行分析，便于优化孵化条件。
系统状态指示： OLED显示屏实时显示孵化系统的当前状态，包括温湿度、翻蛋周期等信息。

第三章项目硬件模块组成

STM32F103RCT6微控制器： 作为系统的核心控制单元，负责各个硬件模块的控制和数据处理。
DHT11温湿度传感器： 用于实时监测孵化箱内部的温度和湿度，数据由STM32处理并反馈到控制系统。
继电器模块： 控制加热、加湿、风扇等设备的开关操作。
电动机驱动模块： 用于控制自动翻蛋的电动机，确保每个蛋在孵化过程中都能得到适当的翻动。
OLED显示屏： 显示系统的当前状态，包括温湿度、翻蛋周期、报警信息等。
OneNet云平台： 用于存储孵化数据，支持远程监控和控制功能。
按钮和指示灯： 提供人工干预功能，用户可以通过按钮手动控制设备，并通过指示灯查看系统状态。
电源模块： 提供稳定的电源支持各个硬件模块的正常运行。

第四章设计思路

硬件设计： 通过STM32F103RCT6微控制器与各个模块之间的接口设计，将温湿度监测、自动翻蛋、电源控制等功能进行集成。每个模块的功能在设计上都是独立的，通过串口、GPIO口等方式与主控芯片进行通信。
软件设计： 系统的软件设计采用实时操作系统(RTOS)进行任务调度，保证温湿度数据采集、翻蛋控制、远程监控等任务能够实时响应。通过OneNet平台实现远程数据上传与控制功能，用户可以在任何地方实时监控孵化箱内的环境变化。
数据通信： 采用OneNet物联网平台作为云端数据处理平台，确保系统的远程控制和数据存储功能得以实现。通过MQTT协议与云端进行通信，实现实时数据上传、远程控制、报警推送等功能。
系统优化： 在系统设计过程中，为确保孵化过程的稳定性，设计了自动校准功能，对传感器的数据进行定期校准，减少误差。同时，系统也设有自动恢复机制，当系统出现故障时，会自动进行重启和故障排查。

第五章系统功能总结

功能模块	说明	实现方式
温湿度监控	实时监控孵化箱内的温度和湿度，确保环境稳定	使用DHT11传感器进行数据采集，并通过STM32处理和显示
自动调节	自动调节温湿度，保持孵化环境在最佳状态	通过继电器控制加热器、加湿器等设备的开关
自动翻蛋	定时翻动孵化箱内的蛋，防止孵化不均匀	电动机驱动自动翻蛋装置，控制翻蛋周期
远程监控	通过云平台进行数据上传，用户可以随时查看孵化箱的状态	利用OneNet物联网平台，采用MQTT协议进行数据上传
数据存储与分析	实时上传孵化数据，支持历史数据查询与分析	云端存储功能，便于数据分析与优化孵化条件
报警功能	当温湿度超过设定阈值时，系统发出报警	系统监控数据异常，自动触发报警并通过云平台通知

第六章技术方案

硬件方案： 系统采用STM32F103RCT6作为主控芯片，具备较强的处理能力和丰富的I/O接口，能够支持多种外设的连接。DHT11传感器提供实时的温湿度数据，继电器模块用于控制外部设备。电动机驱动模块控制自动翻蛋的电动机，确保蛋在孵化过程中得到适当的翻动。
软件方案： 系统采用C语言开发，利用STM32 HAL库进行硬件驱动，RTOS进行任务调度。通信部分使用MQTT协议与OneNet云平台进行数据交互。为了确保系统的实时性，数据采集和处理部分进行了优化，避免出现延迟或数据丢失。
云平台方案： 通过OneNet物联网平台进行云端数据存储和管理，支持远程监控和控制功能。平台提供API接口，方便开发者进行二次开发和功能扩展。

第七章使用的模块的技术详情介绍

DHT11温湿度传感器： 该传感器采用数字信号输出，能够实时测量空气中的温度和湿度，具有较高的精度和稳定性。其工作电压为3.3V~5V，适合与STM32F103RCT6直接连接。
STM32F103RCT6： STM32F103RCT6是STMicroelectronics公司推出的一款基于ARM Cortex-M3内核的32位微控制器，具有较强的计算能力和丰富的外设接口，适用于各种嵌入式应用。它支持I2C、SPI、USART等通信方式，能够方便地与传感器、显示屏、继电器等外设进行交互。
OneNet平台： OneNet是华为推出的物联网平台，提供了数据采集、存储、分析、控制等功能。通过MQTT协议，用户可以轻松实现设备远程控制与数据监控。

第八章预期成果

实现一个基于STM32F103RCT6的智能远程孵化系统，具备温湿度自动调节、远程控制、自动翻蛋等功能。
完成OneNet物联网平台的数据上传与远程控制功能，实现用户对孵化系统的实时监控。
提高孵化率和孵化成功率，降低人工干预的需求，提升孵化效率。

第九章总结

本项目设计了一款基于STM32的智能远程孵化系统，通过集成温湿度监测、自动翻蛋、远程控制等功能，提升了孵化过程的自动化和智能化水平。通过OneNet平台的支持，用户可以随时随地对孵化过程进行监控和管理，为传统农业注入了智能化的元素。未来，随着技术的不断进步，该系统可以扩展更多的功能，如智能故障诊断、数据分析优化等，进一步提升孵化效率和成功率。

第十章 STM32代码设计

以下是完整的STM32 main.c 代码示例，其他子模块的代码已经写好(如温湿度传感器、继电器控制、电动机控制、云平台通信等)，该代码将重点整合这些子模块，完成主要功能。

当前项目使用的相关软件工具、模块源码已经上传到网盘： https://ccnr8sukk85n.feishu.cn/wiki/QjY8weDYHibqRYkFP2qcA9aGnvb?from=from_copylink

#include "stm32f10x.h"
#include "dht11.h"
#include "relay_control.h"
#include "motor_control.h"
#include "oled_display.h"
#include "mqtt.h"
#include "one_net.h"
#include "timing.h"

// 定义温湿度阈值
#define TEMP_THRESHOLD_HIGH 38
#define TEMP_THRESHOLD_LOW  36
#define HUMIDITY_THRESHOLD_HIGH 70
#define HUMIDITY_THRESHOLD_LOW 40

// 定义报警阈值
#define ALARM_TEMP_HIGH 38
#define ALARM_TEMP_LOW  36
#define ALARM_HUMIDITY_HIGH 75
#define ALARM_HUMIDITY_LOW 35

// 定时器计时周期(秒)
#define MONITOR_INTERVAL 5

// 孵化系统当前状态
volatile uint8_t currentTemp = 0;
volatile uint8_t currentHumidity = 0;

// 延时计时器，用于周期性任务
volatile uint32_t timerCounter = 0;

// 功能：系统初始化
void System_Init(void)
{
    // 初始化GPIO
    GPIO_Init();

    // 初始化DHT11温湿度传感器
    DHT11_Init();

    // 初始化继电器控制
    Relay_Init();

    // 初始化电动机控制
    Motor_Init();

    // 初始化OLED显示屏
    OLED_Init();

    // 初始化MQTT通信
    MQTT_Init();

    // 初始化定时器
    Timer_Init();
}

// 功能：定时器中断服务程序
void TIM2_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
    {
        // 清除定时器中断标志
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

        // 更新定时器计数器
        timerCounter++;

        if (timerCounter >= MONITOR_INTERVAL)
        {
            // 每5秒进行一次数据采集
            timerCounter = 0;

            // 读取温湿度数据
            currentTemp = DHT11_ReadTemperature();
            currentHumidity = DHT11_ReadHumidity();

            // 显示温湿度
            OLED_DisplayTemperatureHumidity(currentTemp, currentHumidity);

            // 判断是否超出温湿度阈值，进行报警或调整
            if (currentTemp > ALARM_TEMP_HIGH || currentTemp < ALARM_TEMP_LOW ||
                currentHumidity > ALARM_HUMIDITY_HIGH || currentHumidity < ALARM_HUMIDITY_LOW)
            {
                // 发出报警
                OLED_DisplayAlarm("ALARM: Check environment!");
                Relay_AlarmControl(ON);  // 打开报警继电器
            }
            else
            {
                // 关闭报警
                OLED_ClearAlarm();
                Relay_AlarmControl(OFF);  // 关闭报警继电器
            }

            // 控制温湿度调节
            if (currentTemp > TEMP_THRESHOLD_HIGH)
            {
                // 温度过高，启动风扇或空调等冷却装置
                Relay_Control(RELAY_FAN, ON);
            }
            else if (currentTemp < TEMP_THRESHOLD_LOW)
            {
                // 温度过低，启动加热装置
                Relay_Control(RELAY_HEATER, ON);
            }
            else
            {
                // 温度正常，关闭加热和冷却装置
                Relay_Control(RELAY_FAN, OFF);
                Relay_Control(RELAY_HEATER, OFF);
            }

            if (currentHumidity > HUMIDITY_THRESHOLD_HIGH)
            {
                // 湿度过高，启动除湿装置
                Relay_Control(RELAY_DEHUMIDIFIER, ON);
            }
            else if (currentHumidity < HUMIDITY_THRESHOLD_LOW)
            {
                // 湿度过低，启动加湿器
                Relay_Control(RELAY_HUMIDIFIER, ON);
            }
            else
            {
                // 湿度正常，关闭加湿和除湿装置
                Relay_Control(RELAY_DEHUMIDIFIER, OFF);
                Relay_Control(RELAY_HUMIDIFIER, OFF);
            }

            // 自动翻蛋控制
            Motor_Control_AutoEggTurn();

            // 数据上传到OneNet云平台
            OneNet_UploadData(currentTemp, currentHumidity);

            // 检查是否需要远程控制
            MQTT_ReceiveAndControl();
        }
    }
}

// 功能：主函数入口
int main(void)
{
    // 系统初始化
    System_Init();

    // 启动定时器
    TIM_Cmd(TIM2, ENABLE);

    // 启动中断
    __enable_irq();

    // 主循环
    while (1)
    {

    }
}

// 功能：主循环定时任务
void Timer_Init(void)
{
    // 定时器配置
    TIM_TimeBaseInitTypeDef TIM_InitStructure;
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    TIM_InitStructure.TIM_Prescaler = 7200 - 1;  // 72MHz / 7200 = 10KHz
    TIM_InitStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_InitStructure.TIM_Period = 10000 - 1;  // 10KHz * 1秒
    TIM_InitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_InitStructure.TIM_RepetitionCounter = 0;

    TIM_TimeBaseInit(TIM2, &TIM_InitStructure);
    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
    NVIC_EnableIRQ(TIM2_IRQn);
}

// 其他子模块代码
// DHT11, Relay, Motor, OLED, MQTT, OneNet等子模块的函数定义
// 比如：DHT11_Init(), Relay_Init(), Motor_Init(), OLED_Init(), MQTT_Init() 等

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
85.
86.
87.
88.
89.
90.
91.
92.
93.
94.
95.
96.
97.
98.
99.
100.
101.
102.
103.
104.
105.
106.
107.
108.
109.
110.
111.
112.
113.
114.
115.
116.
117.
118.
119.
120.
121.
122.
123.
124.
125.
126.
127.
128.
129.
130.
131.
132.
133.
134.
135.
136.
137.
138.
139.
140.
141.
142.
143.
144.
145.
146.
147.
148.
149.
150.
151.
152.
153.
154.
155.
156.
157.
158.
159.
160.
161.
162.
163.
164.
165.
166.
167.
168.
169.
170.
171.
172.
173.
174.
175.
176.
177.
178.
179.
180.
181.

说明：

系统初始化：System_Init() 初始化了GPIO、DHT11传感器、继电器控制、电动机、OLED显示屏、MQTT通信等模块。
定时器中断：TIM2_IRQHandler() 用于定时器中断处理，每5秒钟采集一次温湿度数据，判断是否需要报警、调节设备状态，并将数据上传到云平台。
温湿度调节：通过继电器控制加热器、加湿器、风扇等设备，在温度或湿度超出设定范围时启动相应的设备。
自动翻蛋：Motor_Control_AutoEggTurn() 函数控制电动机进行自动翻蛋。
数据上传与远程控制：OneNet_UploadData() 用于将数据上传到OneNet平台，MQTT_ReceiveAndControl() 用于处理远程控制。
OLED显示与报警：通过OLED显示屏展示当前的温湿度数据，并显示报警信息(如有)。
