蓝桥杯嵌入式：ADC采集的使用（三）

蓝桥杯比赛中我们adc’采集的应用主要是采集两个电压，我这里主要阐述如何简单快速的上手adc采集值，mcp4017如何通过iic设置我会在之后讲。

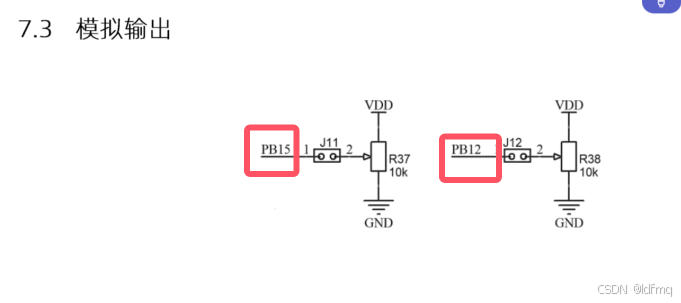

ADC采集对应的引脚

PB15和PB12。

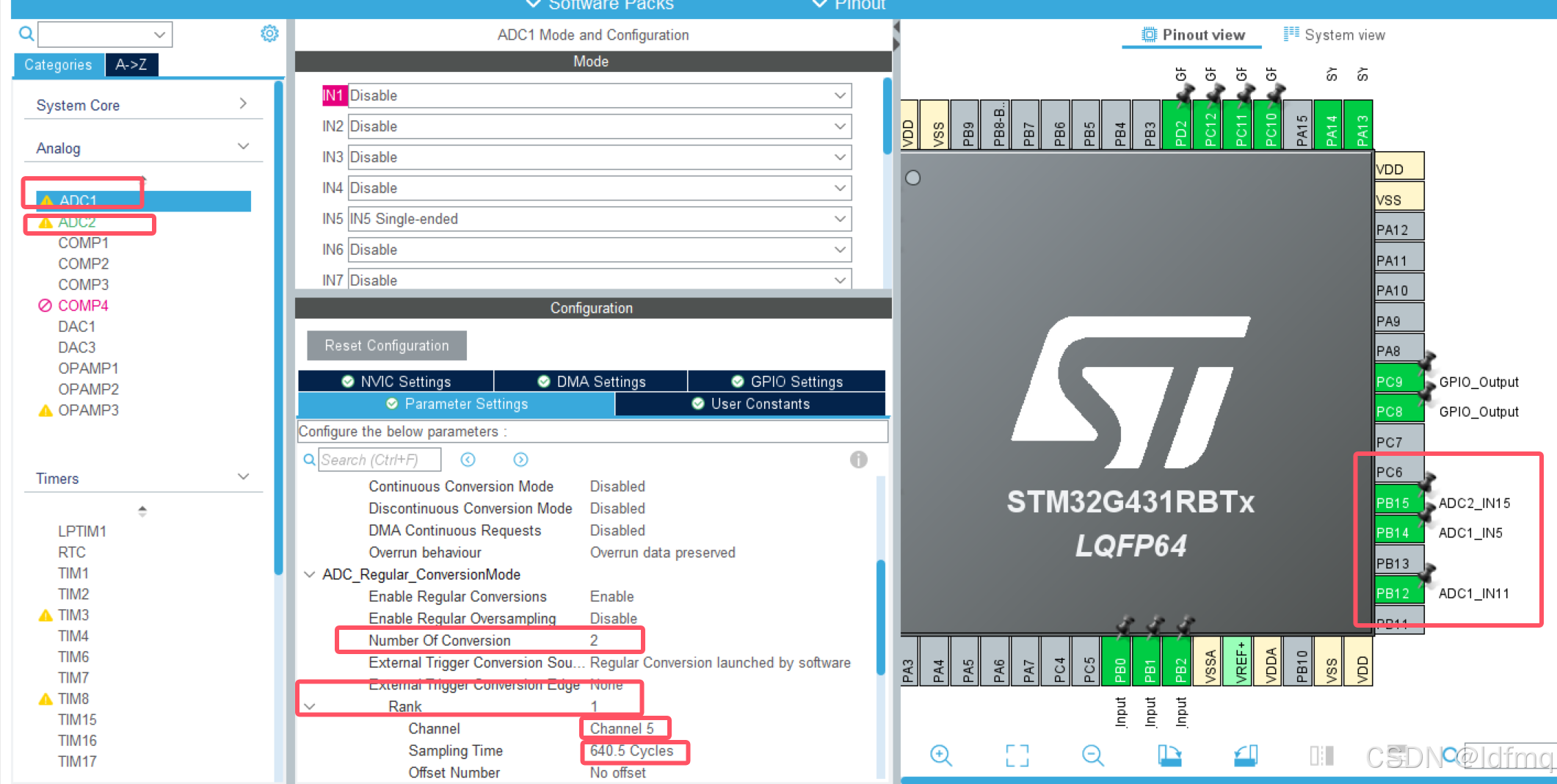

配置cubemx中ADC的设置

其实配置很简单，但是需要注意一些细节。

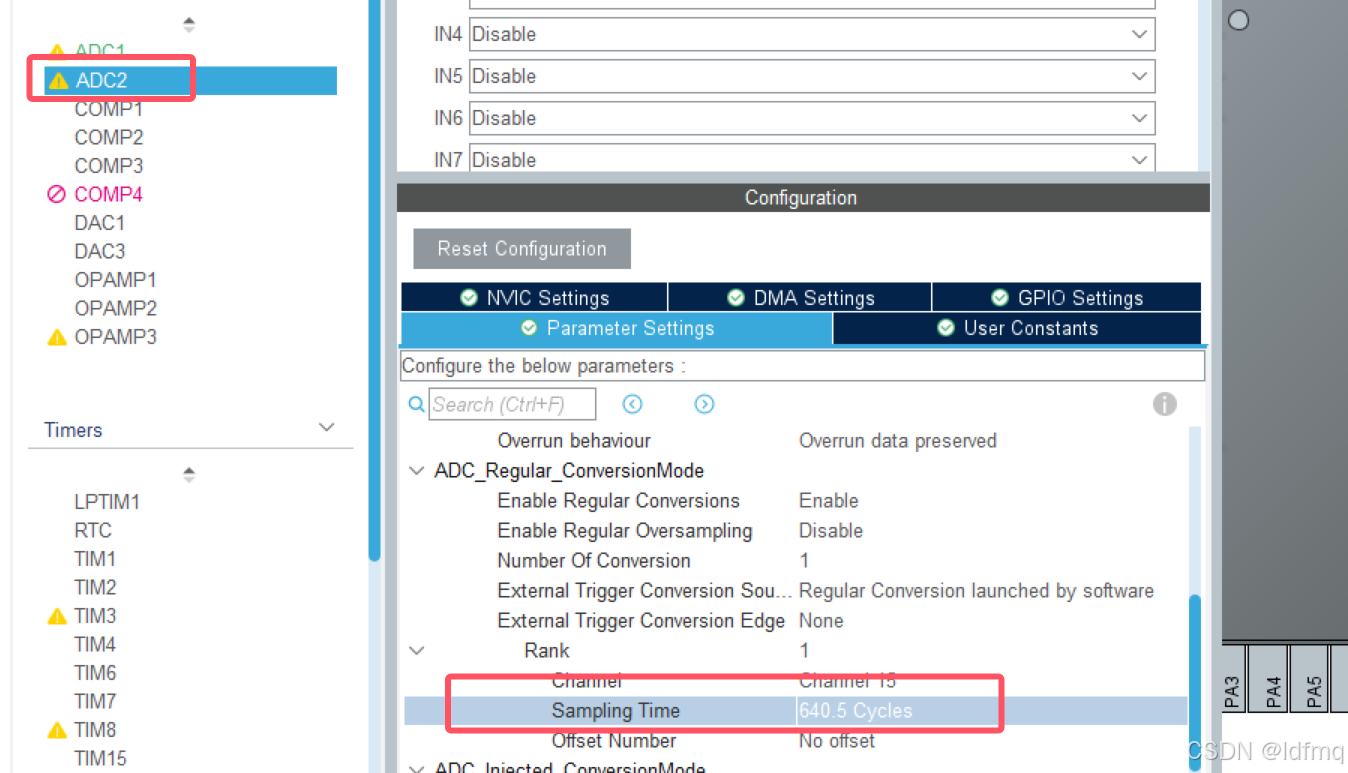

adc1我们会用到两个，adc2会用到一个，adc1多的一个是用来采集mcp4017的，可以和iic配合一起使用。将对应的通道配置成Single-ended,由于adc1有两个，我们还需要增加转换的数量（Number Of Convention）为2，此时的rank就会有两个，我们主要是把rank中的通道（rank）和采集频率（samping time）设置了，其他多余的可以暂时不用管。

工程代码

这里的采集主要是用到了HAL_ADC_Start(&hadcx)和HAL_ADC_GetValue(&hadcx)
这里我要强调一下，adc的采集结果是和通道的顺序对应，也就是和rank对应，比如adc1的rank中是通道五和通道十一，那第一次采集的就是mcp第二次就是r38。
对于最后的电压值计算我说一下：采集的电压值是3.3-0，而我们单片机的adc（12位）采集数量是0到4096个单位，所以0对应0，3.3对应4096，相当于是一个线性的一次函数，所以用如下的计算过程。

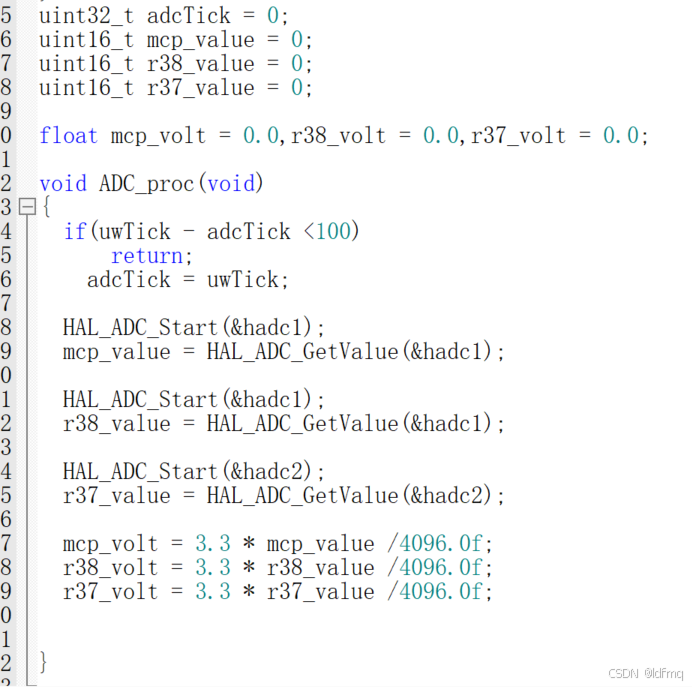

然后将一下代码放进while（1）进行运行

uint32_t adcTick = 0;
uint16_t mcp_value = 0;
uint16_t r38_value = 0;
uint16_t r37_value = 0;

float mcp_volt = 0.0,r38_volt = 0.0,r37_volt = 0.0;

void ADC_proc(void)
{
	if(uwTick - adcTick <100)
			return;
		adcTick = uwTick;

	HAL_ADC_Start(&hadc1);
	mcp_value = HAL_ADC_GetValue(&hadc1);

	HAL_ADC_Start(&hadc1);
	r38_value = HAL_ADC_GetValue(&hadc1);

	HAL_ADC_Start(&hadc2);
	r37_value = HAL_ADC_GetValue(&hadc2);

	mcp_volt = 3.3 * mcp_value /4096.0f;
	r38_volt = 3.3 * r38_value /4096.0f;
	r37_volt = 3.3 * r37_value /4096.0f;


}

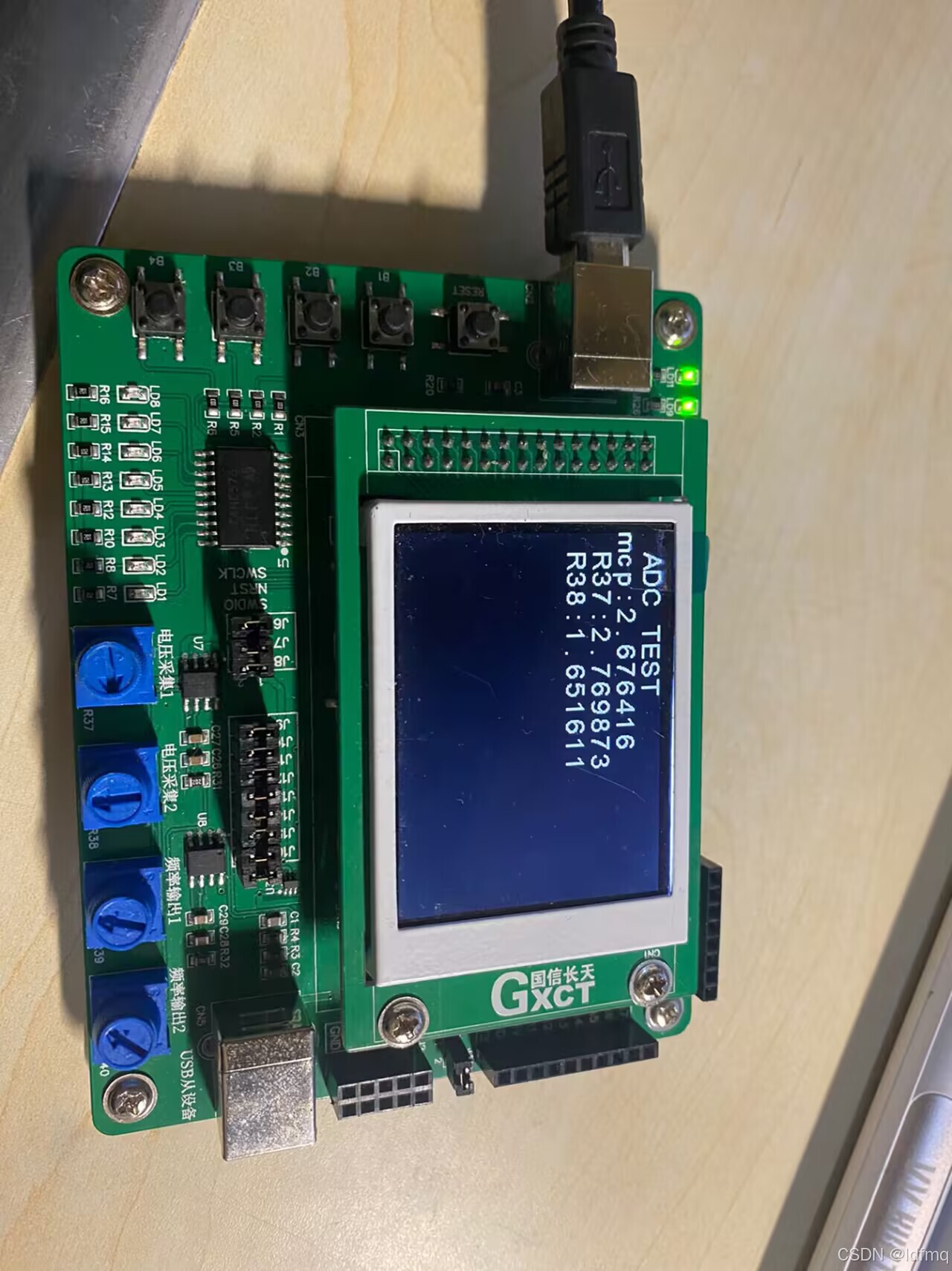

结果演示
