高压危险，建议使用隔离变压器，并在前端严格安装漏电保护器，在后端安装自耦调压器，如果完全没有经验不要尝试，如果完全没有经验不要尝试，如果完全没有经验不要尝试。不使用隔离变压器和漏电保护器有可能会造成触电危害。

电力电子技术都学过的单项桥式整流电路，大多数实验室内部使用的都是硬件触发电路，还要锯齿脉冲，麻烦至极。

又因为我的毕业设计里面涉及到晶闸管桥式整流和有源逆变，于是研究了一下。系统采用STM32F411CEU6，当然C8T6效果相同，他们都使用外部中断触发

首先先看一下cubemx的配置，由于交流电一个周期是0.02s，也就是20000us，所以我们需要微秒延时，但又又又，stm32hal库内部只有HAL_Delay，他是毫秒级延时，所以我们需要配置一个微秒延时。

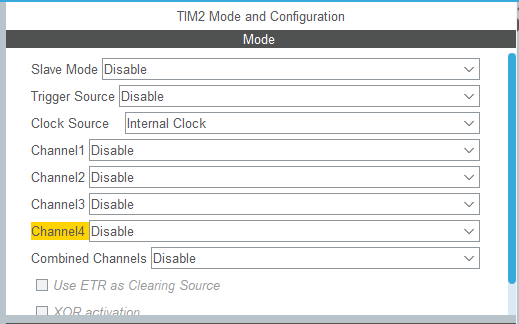

时钟选择Internal Clock

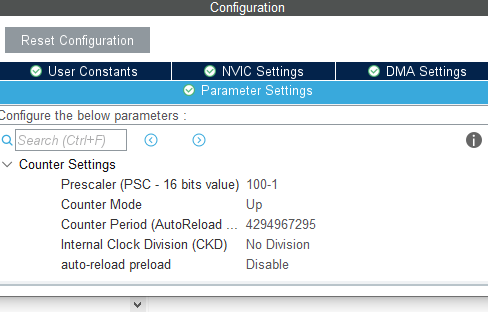

如果使用f411ceu6的话，如图配置，如果使用f103c8t6的话，请在第一个Prescaler位置改为72-1，下面的Counter Period改为65535即可，这就是微秒延时。其他的情况随意，我是在程序里开了一个ADC用于检测直流电压。

延时的程序如图：

#define TIM_HANDLE &htim2
#define KEY0 HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_5)//
void delay_us(int nus)
{
	__HAL_TIM_SET_COUNTER(TIM_HANDLE, 0); //把计数器的值设置为0
	__HAL_TIM_ENABLE(TIM_HANDLE); //开启计数
	while (__HAL_TIM_GET_COUNTER(TIM_HANDLE) < nus); //每计数一次，就是1us，直到计数器值等于我们需要的时间
	__HAL_TIM_DISABLE(TIM_HANDLE); //关闭计数
}

给与角度和ADC检测的代码如图:

  /* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, 50);//等待转换完成，第二个参数表示超时时间，单位ms.
    if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC)){
    AD_Value = (HAL_ADC_GetValue(&hadc1)*3300.0/4096);//读取ADC转换数据，数据为12位
    }
		if(bright<7)bright=7;
		if(bright>160)bright=160;
		opentime=cal_map(bright,0,180,0,10000);
    /* USER CODE END WHILE */

当给与bright角度0-180时，他会自动将角度转化为0-10000us，传给延时变量

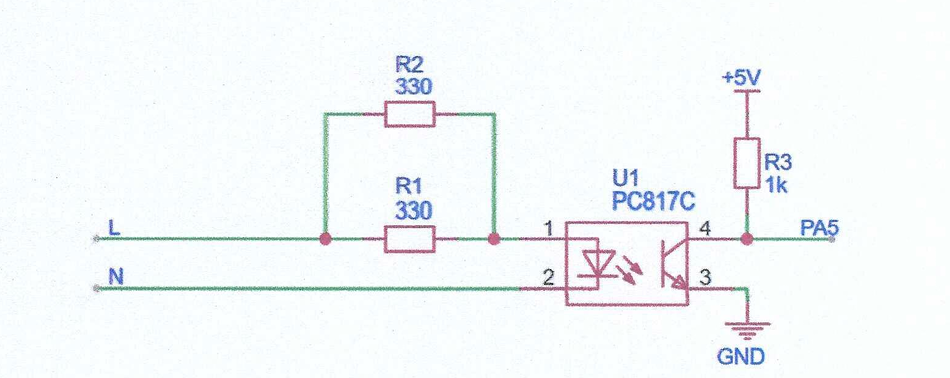

外部接线如图，火线和零线经过电阻分压，PC817光耦后端接成开漏输出，实现脉冲采集，并且配置外部中断

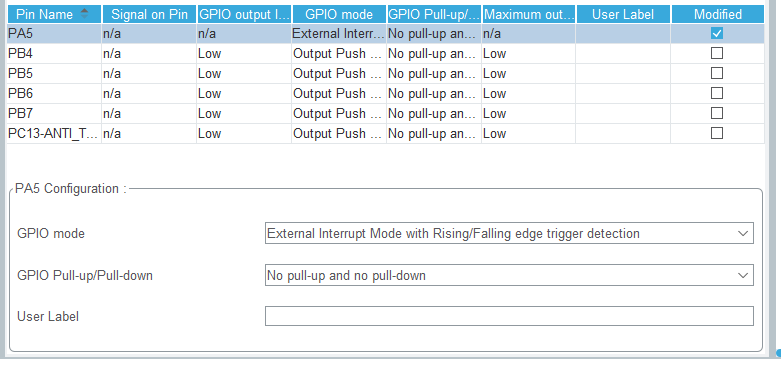

外部中断配置，同时配置上升沿和下降沿，因为我们要交替给4个晶闸管导通信号：

 核心代码：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if(GPIO_Pin == GPIO_PIN_5)//有中断就触发B7  B6  B5   B4,对应1234
	{
		if(KEY0==0)
		{
			delay_us(opentime);
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7,GPIO_PIN_SET); //13开
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5,GPIO_PIN_SET); //
			delay_us(50);
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7,GPIO_PIN_RESET); //13关
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5,GPIO_PIN_RESET); //
		}
		if(KEY0==1)
		{
			delay_us(opentime);
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6,GPIO_PIN_SET); //24开
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_4,GPIO_PIN_SET); //
			delay_us(50);
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6,GPIO_PIN_RESET); //24关
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_4,GPIO_PIN_RESET); //
		}
	}

}

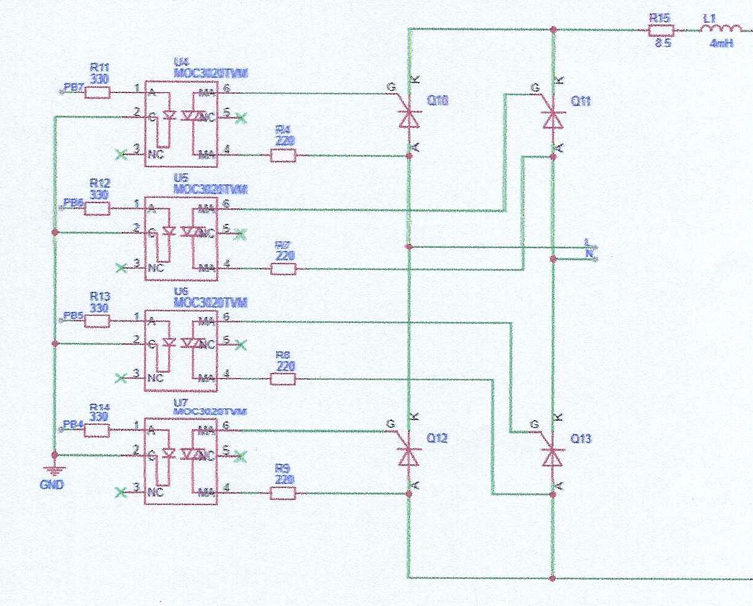

晶闸管接线参考

图：

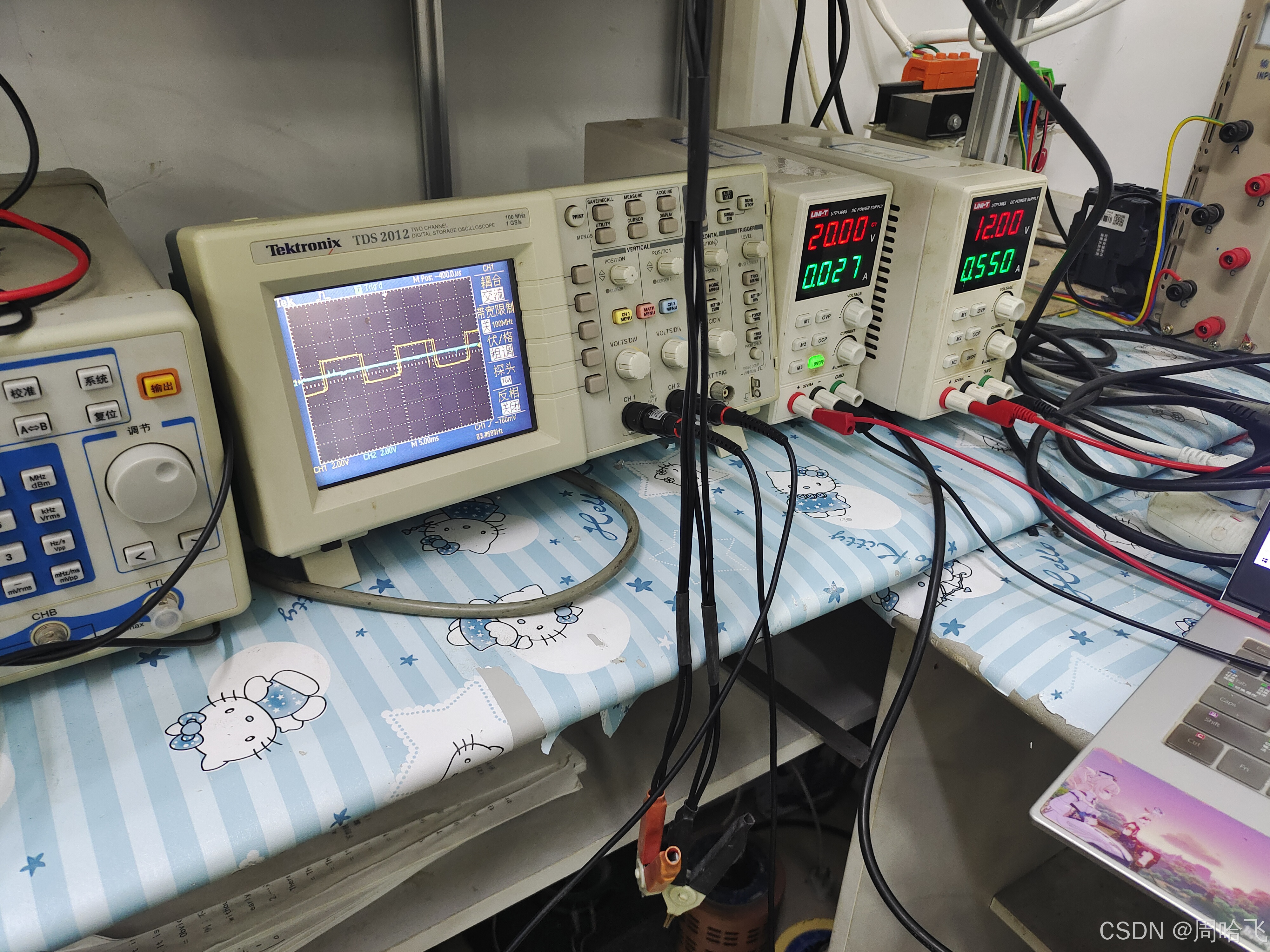

附一张采样效果的图片：

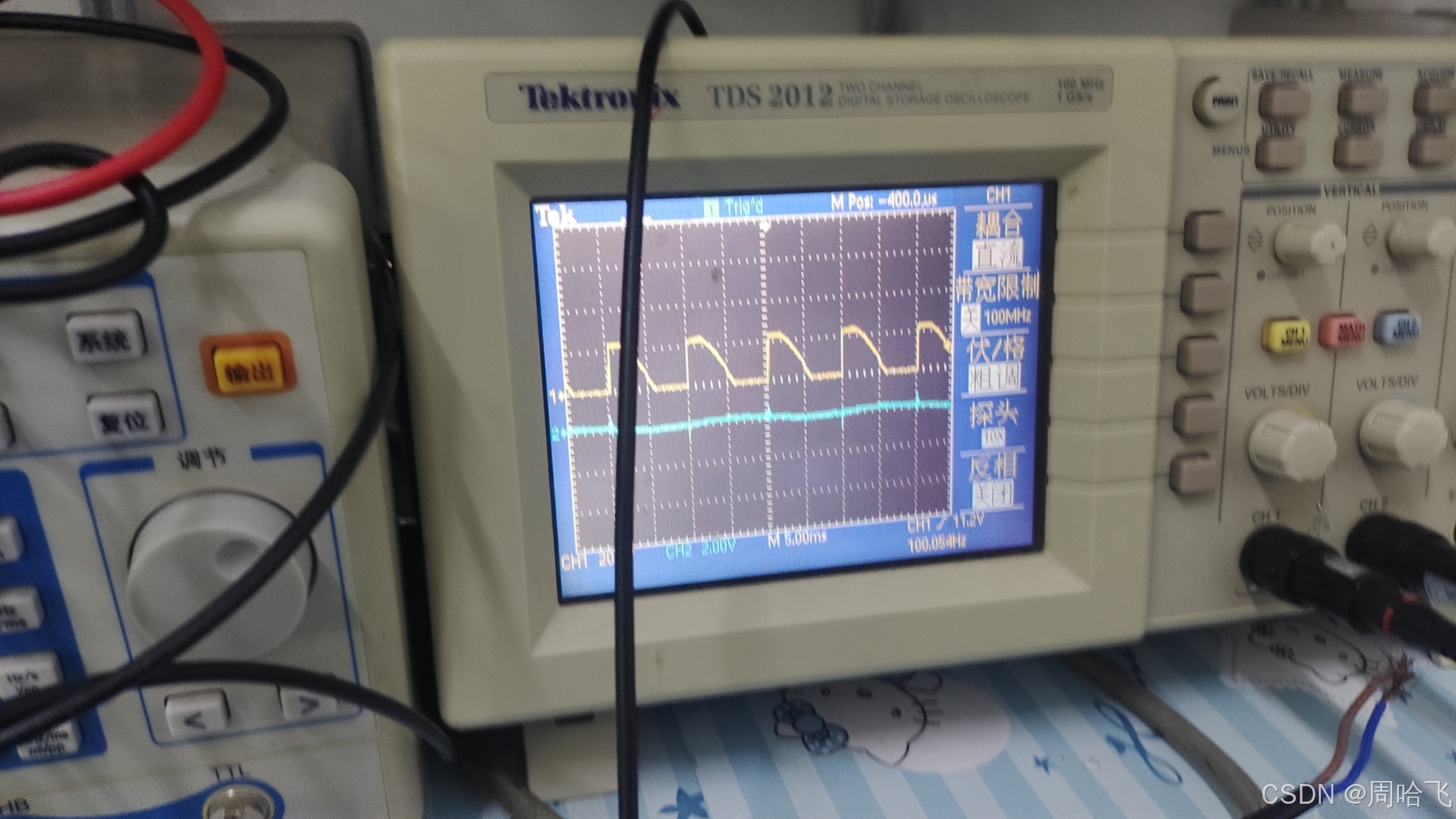

 纯电阻负载效果：
