关于BAT54S串联式二极管钳位保护电路
当JTAG信号输入的电压超过3.3V第二个二极管（接3.3V那端）就会导通此时二极管阳极电压高于阴极电压，二极管钳位为阴极的3.3V+二极管压降。1.以下图为例二极管一端接3.3V 另一端接GND 中间接JTAG的信号引脚，上拉电阻可以不看。JTAG信号外部输入的电平为0-3.3V之间，两个二极管都不导通。4.同理 当JTAG信号输入的电压低于GND时候也会被反向钳位。
·

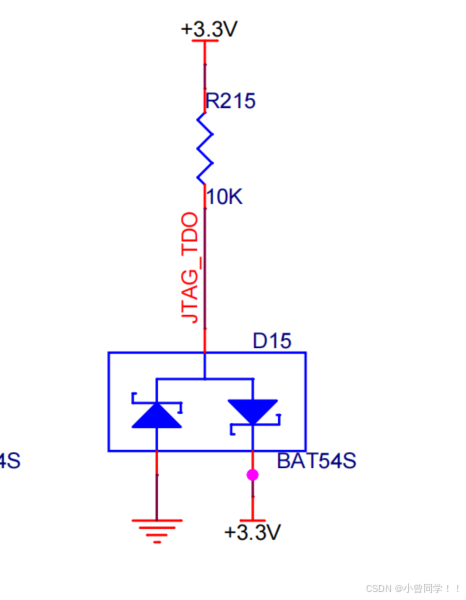

1.以下图为例二极管一端接3.3V 另一端接GND 中间接JTAG的信号引脚，上拉电阻可以不看

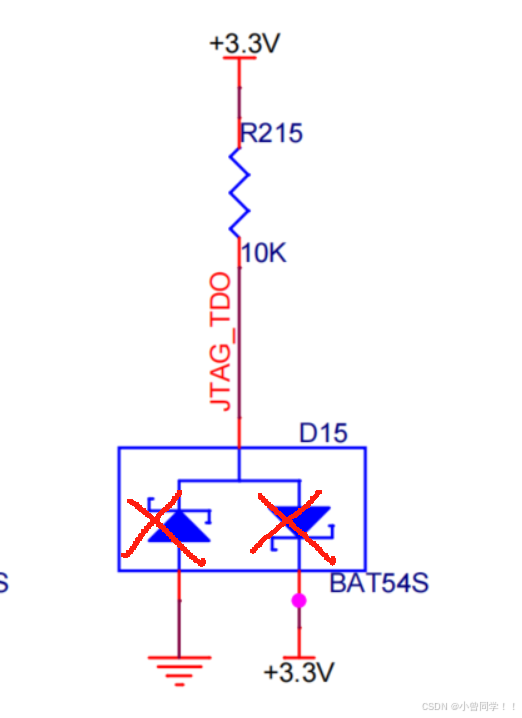

2. 先看情况1
JTAG信号外部输入的电平为0-3.3V之间，两个二极管都不导通

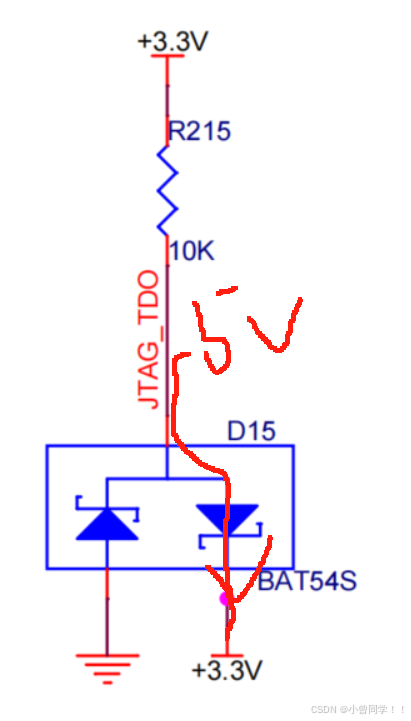

3.情况2
当JTAG信号输入的电压超过3.3V 第二个二极管（接3.3V那端）就会导通 此时二极管阳极电压高于阴极电压， 二极管钳位为 阴极的3.3V+二极管压降
4.同理 当JTAG信号输入的电压低于GND时候也会被反向钳位
