概述

本篇文章主要介绍如何使用e2studio对瑞萨单片机进行GPIO输出，并以LED显示。

最近在瑞萨RA的课程，需要样片的可以加qun申请：925643491。

视频教学

https://www.bilibili.com/video/BV1htRsYAEyM

样品申请

https://www.wjx.top/vm/rCrkUrz.aspx

硬件准备

首先需要准备一个开发板，这里我准备的是自己绘制的开发板，需要的可以进行申请。
主控为R7FA4L1BD4CFP

参考程序

https://github.com/CoreMaker-lab/RA4L1

https://gitee.com/CoreMaker/RA4L1

源码下载

https://download.csdn.net/download/xinzuofang/91622346

新建工程

工程模板

保存工程路径

芯片配置

本文中使用R7FA4L1BD4CFP来进行演示。

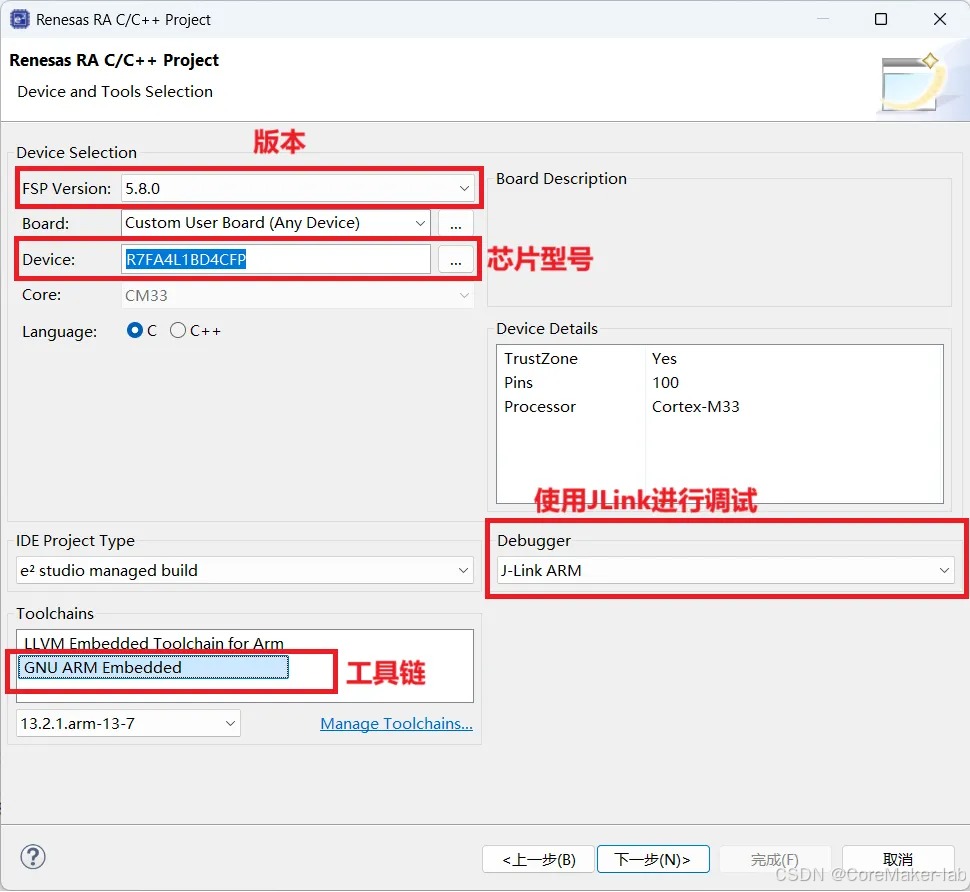

工程模板选择

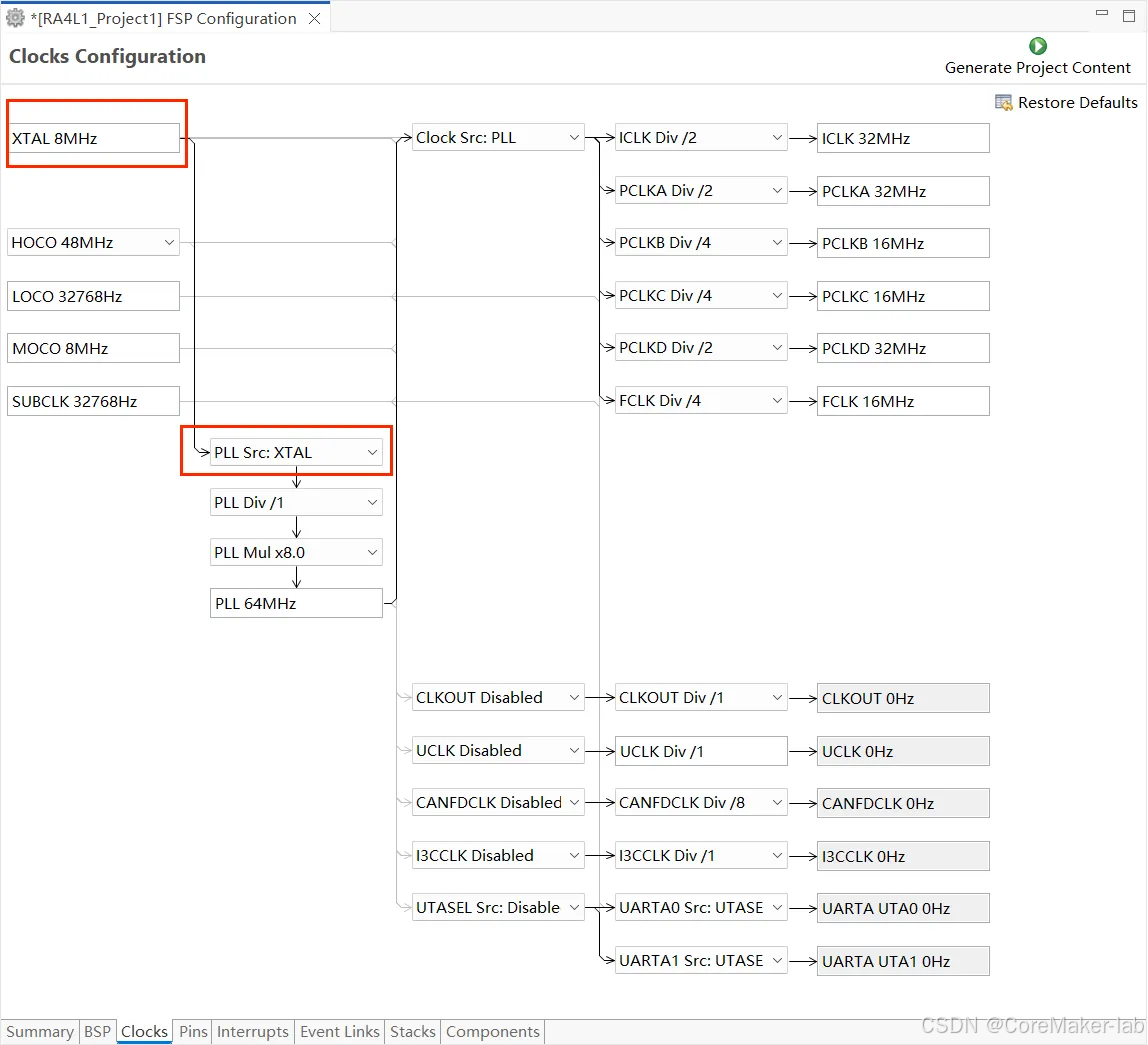

时钟设置

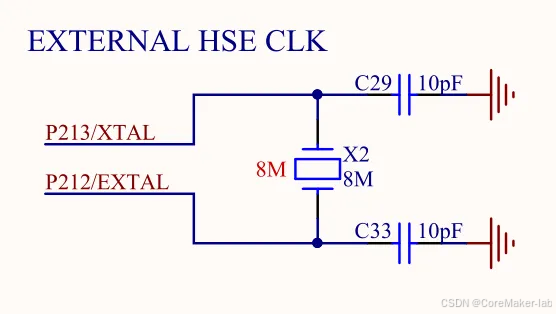

开发板上的外部高速晶振为8M.

需要修改XTAL为8M。

GPIO口配置

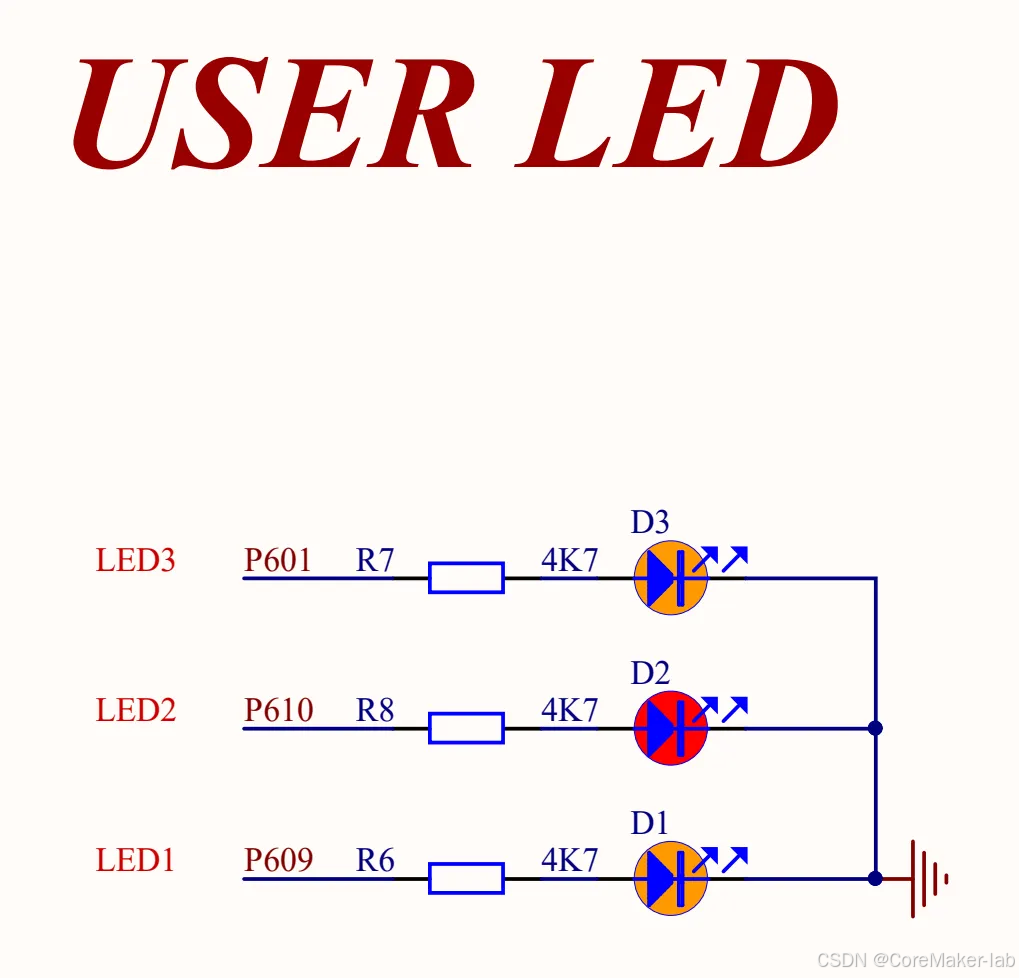

由下图我们可以得知，板子上有3个LED灯，同时需要给高电平才可以点亮，故以P601、P610、P609管脚为例，配置方式如下所示。

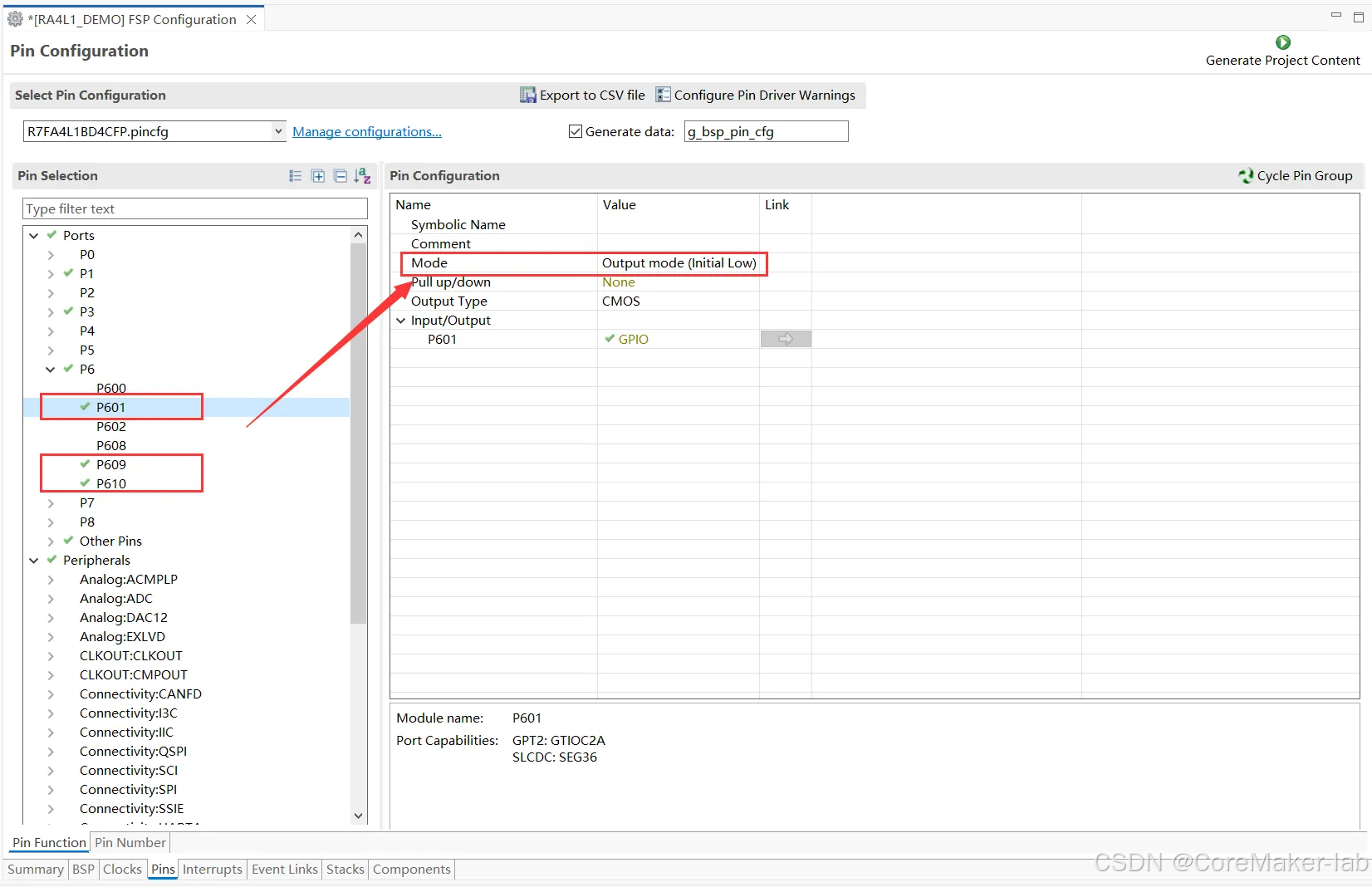

在e2studio中可以直接设置P601、P610、P609为输出口。

R_IOPORT_PinWrite()函数原型

故可以用R_IOPORT_PinWrite()函数进行配置，配置高电平如下所示。

    R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_06_PIN_01, BSP_IO_LEVEL_HIGH);

R_IOPORT_PortWrite()函数原型

R_IOPORT_PortWrite()函数是对一个Port的所有Pin脚进行写操作。

        /*向端口BSP_IO_PORT_06的第1、9位写入1，10位写入0
         * BSP_IO_PORT_06 是指定的端口。
         * 0x0202 是要写入的值，其中位3设置为1（0x0202 在二进制表示中为 0000 0010 0000 0010）。
         * 0x0602 是掩码，表示要更新的位是3位和第4位（0x0602 在二进制表示中为 0000 0000 0001 1000）。
         */
        R_IOPORT_PortWrite(&g_ioport_ctrl, BSP_IO_PORT_06, 0x0202, 0x0602);
        R_BSP_SoftwareDelay (500, BSP_DELAY_UNITS_MILLISECONDS);

代码

在hal_entry()中添加如下。

    while(1)
    {

//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_06_PIN_01, BSP_IO_LEVEL_HIGH);
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_06_PIN_10, BSP_IO_LEVEL_HIGH);
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_06_PIN_09, BSP_IO_LEVEL_HIGH);
//        R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);
//
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_06_PIN_01, BSP_IO_LEVEL_LOW);
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_06_PIN_10, BSP_IO_LEVEL_LOW);
//        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_06_PIN_09, BSP_IO_LEVEL_LOW);
//        R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);

        /*向端口BSP_IO_PORT_06的第1、9位写入1，10位写入0
         * BSP_IO_PORT_06 是指定的端口。
         * 0x0202 是要写入的值，其中位3设置为1（0x0202 在二进制表示中为 0000 0010 0000 0010）。
         * 0x0602 是掩码，表示要更新的位是3位和第4位（0x0602 在二进制表示中为 0000 0000 0001 1000）。
         */
        R_IOPORT_PortWrite(&g_ioport_ctrl, BSP_IO_PORT_06, 0x0202, 0x0602);
        R_BSP_SoftwareDelay (500, BSP_DELAY_UNITS_MILLISECONDS);
        /*向端口BSP_IO_PORT_06的第1、9位写入0，10位写入1
         * BSP_IO_PORT_06 是指定的端口。
         * 0x0400 是要写入的值，其中位10设置为1（0x0400 在二进制表示中为 0000 0100 0000 0000）。
         * 0x0602 是掩码，表示要更新的位是3位和第4位（0x0602 在二进制表示中为 0000 0000 0001 1000）。
         */
         R_IOPORT_PortWrite(&g_ioport_ctrl, BSP_IO_PORT_06, 0x0400, 0x0602);
         R_BSP_SoftwareDelay (500, BSP_DELAY_UNITS_MILLISECONDS);

    }
