蓝桥杯嵌入式组第十三届省赛题目(二)解析+STM32G431RBT6实现源码
STM32G431RBT6实现嵌入式组第十三届题目解析+源码,文章末尾附有第十三届题目。
文章目录
前言:STM32G431RBT6实现嵌入式组第十三届题目解析+源码,本文默认读者具备基础的stm32知识。文章末尾附有第十三届题目。
1.题目解析
十三届的第二套题和第一套,代码结构一样但是多了一个IIC。
1.1 分而治之,藕断丝连
还是那句话,将不同模块进行封装,通过变量进行模块间的合作。
函数将模块分而治之,变量使模块间藕断丝连。
1.2 模块化思维导图
下图根据题目梳理。还是使用思维导图。
1.3 模块解析
1.3.1 KEY模块
还是控制按一次处理一次。老朋友了我们就不多说了,题目限制了按键消抖和单次处理,所以我们要加上消抖,和前几届的处理一模一样。
正常按键逻辑:
开始按下—>按下—>释放;
但是题目要求得按一次处理一次,根据代码逻辑加了一种等待释放状态
根据机械按键的特性开始和结束都得消抖,加上按一次执行一次,所以我们的处理逻辑是:
开始按下—>按下消抖—>按下—>等待弹起—>弹起—>弹起消抖—>释放;
具体看源码
void gain_key_state()
{
key_volt[0] = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0);
key_volt[1] = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1);
key_volt[2] = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2);
key_volt[3] = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);
for(uint8_t i=0;i<4;i++){
if(!key_volt[i]){
switch(key_state[i]){
case key_released:
key_redu =uwTick;
key_state[i] = key_reduction;
break;
case key_reduction:
if(uwTick - key_redu >=10){
key_state[i] = key_pressed;
}
break;
case key_pressed:
key_state[i] = key_wait;
break;
case key_wait:
break;
}
}
else{
switch(key_state[i]){
case key_released:
break;
case key_reduction:
if(uwTick - key_redu >=10){
key_state[i] = key_released;
}
break;
default:
key_redu =uwTick;
key_state[i] = key_reduction;
break;
}
}
}
}
1.3.2 LED模块
ld1:B4按下5s后熄灭
ld2:库存为0时,以0.1s间隔闪烁
解决办法,设置一个标志位代表ld1~ld8,改变对应位的的值,再将标志位写入ODR寄存器中来控制led的亮灭。
具体实现看源码
1.3.3 LCD模块
lcd显示三个界面,注意首次切换的时候得清屏。

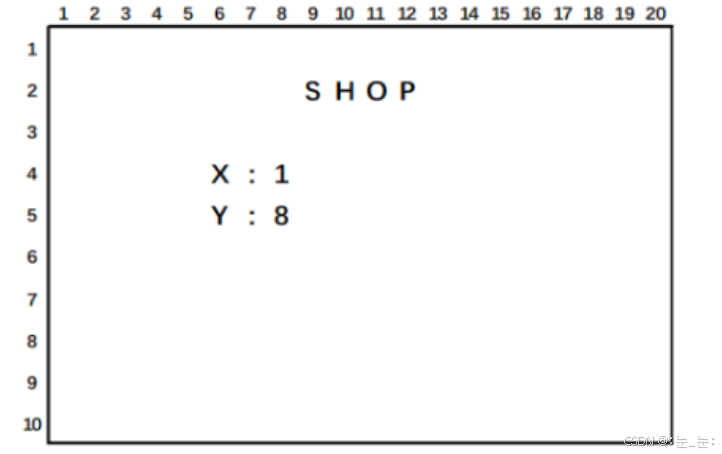

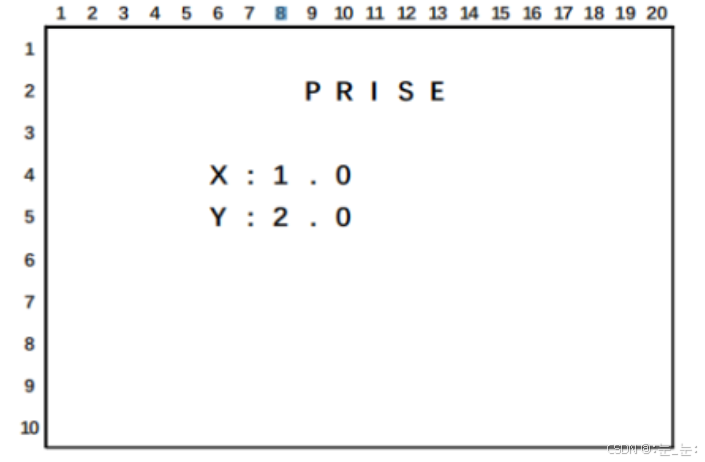

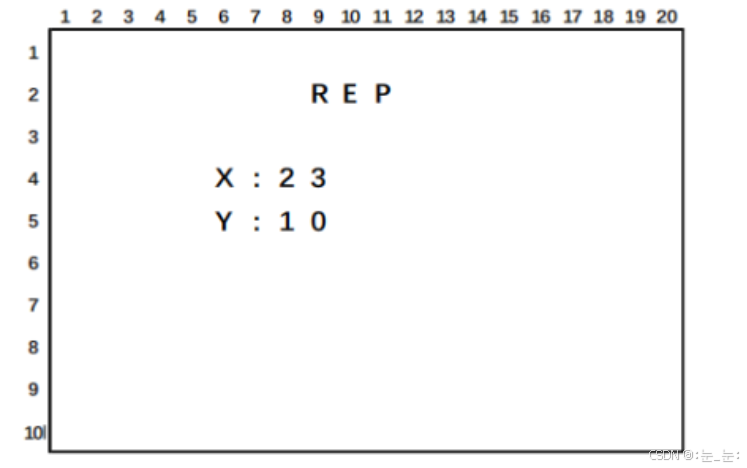

根据B1进行三个界面的切换;
状态0:SHOP;
状态1:PRICE;
状态1:REP。
具体实现看源码
1.3.4 TIM模块
TIM3产生0.1s时基。PSC:1699,ARR:9999;
TIM2通道2产生2kHzPWM。PSC:16,ARR:4999;
PSC和ARR计算公式(计算周期就是频率的倒数):
具体请看源码
1.3.5 UART模块
第二套比第一套多了一个接收,但是不做数据处理。
具体请看源码
1.3.6 IIC模块
完成eeprom中数据的读写。开发板的PB6和PB7设置为开漏输出,使用软件模拟实现单字节数据的读写。注意:魔术棒->c\c+±>optimization选项要设置成-O0,要不然代码执行后得不到想要的结果。
具体实现看第二部分源码。
2.源码
我所有的实现都在main.c文件中。

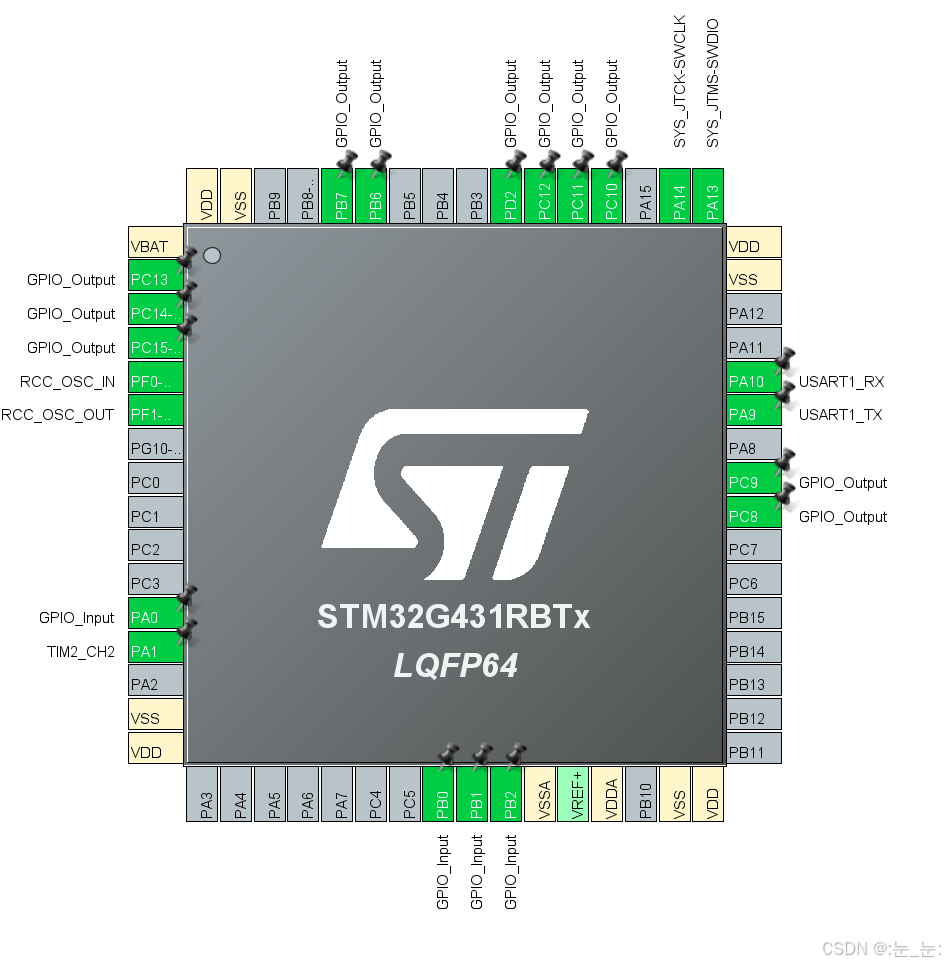

2.1cubemx配置

/* USER CODE BEGIN Header */
/**
******************************************************************************
* @file : main.c
* @brief : Main program body
******************************************************************************
* @attention
*
* Copyright (c) 2025 STMicroelectronics.
* All rights reserved.
*
* This software is licensed under terms that can be found in the LICENSE file
* in the root directory of this software component.
* If no LICENSE file comes with this software, it is provided AS-IS.
*
******************************************************************************
*/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "lcd.h"
#include "i2c_hal.h"
#include "string.h"
/* USER CODE END Includes */
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
/* USER CODE END PTD */
/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */
/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
typedef enum{
key_released = 0U,
key_reduction,
key_pressed,
key_wait,
}KEY_STATE;
KEY_STATE key_state[4] = {0};
uint8_t key_volt[4] = {0};
uint32_t key_redu = 0;
typedef enum{
Xrep = 0U,
Yrep,
Xprise,
Yprise,
}DATA_ADDR;
DATA_ADDR addr;
uint8_t lcd_conv_flag = 0;
uint8_t XYshop[2] = {0}, XYrep[2] = {10, 10}, XYprise[2] = {10, 10};
uint8_t lcd_clear_flag = 0;
char lcd_str[21] = {0};
uint8_t uart_rx_data = 0;
uint8_t uart_tx_data[20] = {0};
uint8_t at24c02_r_byte(DATA_ADDR addr);
void at24c02_w_byte(DATA_ADDR addr, uint8_t data);
uint8_t led_flag = 0,ld1_flag = 0,ld2_flag;
uint32_t ld1_5s_tim = 0, ld2_100ms_tim = 0;
void gain_key_state()
{
key_volt[0] = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0);
key_volt[1] = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1);
key_volt[2] = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2);
key_volt[3] = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);
for(uint8_t i=0;i<4;i++){
if(!key_volt[i]){
switch(key_state[i]){
case key_released:
key_redu =uwTick;
key_state[i] = key_reduction;
break;
case key_reduction:
if(uwTick - key_redu >=10){
key_state[i] = key_pressed;
}
break;
case key_pressed:
key_state[i] = key_wait;
break;
case key_wait:
break;
}
}
else{
switch(key_state[i]){
case key_released:
break;
case key_reduction:
if(uwTick - key_redu >=10){
key_state[i] = key_released;
}
break;
default:
key_redu =uwTick;
key_state[i] = key_reduction;
break;
}
}
}
}
//float XYprise[2] = {1.0, 1.0};
void key_process()
{
if(key_state[0] == key_pressed){
lcd_conv_flag = lcd_conv_flag!=2 ? lcd_conv_flag+1 : 0;
}
else if(key_state[1] == key_pressed){
switch(lcd_conv_flag){
case 0:
XYshop[0] = XYshop[0]!=XYrep[0] ? XYshop[0]+1 : 0;
break;
case 1:
XYprise[0] = XYprise[0]!=20 ? XYprise[0]+1 : 10;
at24c02_w_byte(2, XYprise[0]);
HAL_Delay(3);
break;
case 2:
XYrep[0] ++;
at24c02_w_byte(0, XYrep[0]);
HAL_Delay(3);
break;
}
}
else if(key_state[2] == key_pressed){
switch(lcd_conv_flag){
case 0:
XYshop[1] = XYshop[1]!=XYrep[1] ? XYshop[1]+1 : 0;
break;
case 1:
XYprise[1] = XYprise[1]!=20 ? XYprise[1]+1 : 10;
at24c02_w_byte(3, XYprise[1]);
HAL_Delay(3);
break;
case 2:
XYrep[1] ++;
at24c02_w_byte(1, XYrep[1]);
HAL_Delay(3);
break;
}
}
else if(key_state[3] == key_pressed && lcd_conv_flag == 0){
XYrep[0] -= XYshop[0];
XYrep[1] -= XYshop[1];
if(XYshop[0]>0){
at24c02_w_byte(0, XYrep[0]);
HAL_Delay(3);
}
if(XYshop[1]>0){
at24c02_w_byte(1, XYrep[1]);
HAL_Delay(3);
}
memset(uart_tx_data, 0, strlen((char*)uart_tx_data));
sprintf((char*)uart_tx_data, "X:%hhu,Y:%hhu,Z:%.1f", XYshop[0],XYshop[1],
(XYshop[0]*XYprise[0]*0.1)+(XYshop[1]*XYprise[1]*0.1));
HAL_UART_Transmit_IT(&huart1, uart_tx_data, strlen((char*)uart_tx_data));
XYshop[0] = 0;
XYshop[1] = 0;
ld1_5s_tim = uwTick;
ld1_flag = 1;
}
}
void lcd_process()
{
switch(lcd_conv_flag)
{
case 0:
if(lcd_clear_flag == 2){
lcd_clear_flag = 0;
LCD_Clear(Black);
}
LCD_DisplayStringLine(Line1, (uint8_t*)" SHOP ");
sprintf(lcd_str, " X:%hhu ", XYshop[0]);
LCD_DisplayStringLine(Line3, (uint8_t*)lcd_str);
sprintf(lcd_str, " Y:%hhu ", XYshop[1]);
LCD_DisplayStringLine(Line4, (uint8_t*)lcd_str);
break;
case 1:
if(lcd_clear_flag == 0){
lcd_clear_flag = 1;
LCD_Clear(Black);
}
LCD_DisplayStringLine(Line1, (uint8_t*)" PRISE ");
sprintf(lcd_str, " X:%.1f ", XYprise[0]*0.1);
LCD_DisplayStringLine(Line3, (uint8_t*)lcd_str);
sprintf(lcd_str, " Y:%.1f ", (float)XYprise[1]*0.1);
LCD_DisplayStringLine(Line4, (uint8_t*)lcd_str);
break;
case 2:
if(lcd_clear_flag == 1){
lcd_clear_flag = 2;
LCD_Clear(Black);
}
LCD_DisplayStringLine(Line1, (uint8_t*)" REP ");
sprintf(lcd_str, " X:%hhu ", XYrep[0]);
LCD_DisplayStringLine(Line3, (uint8_t*)lcd_str);
sprintf(lcd_str, " Y:%hhu ", XYrep[1]);
LCD_DisplayStringLine(Line4, (uint8_t*)lcd_str);
break;
}
}
uint8_t at24c02_r_byte(DATA_ADDR addr)
{
uint8_t data;
I2CStart();
I2CSendByte(0xa0);
I2CWaitAck();
I2CSendByte(addr);
I2CWaitAck();
I2CStart();
I2CSendByte(0xa1);
I2CWaitAck();
data = I2CReceiveByte();
I2CSendNotAck();
I2CStop();
return data;
}
void at24c02_w_byte(DATA_ADDR addr, uint8_t data)
{
I2CStart();
I2CSendByte(0xa0);
I2CWaitAck();
I2CSendByte(addr);
I2CWaitAck();
I2CSendByte(data);
I2CWaitAck();
I2CStop();
}
void iic_read()
{
uint8_t temp = 0;
temp = at24c02_r_byte(0);
XYrep[0] = temp;
HAL_Delay(3);
temp = at24c02_r_byte(1);
XYrep[1] = temp;
HAL_Delay(3);
temp = at24c02_r_byte(2);
XYprise[0] = temp-10<=10 ? temp : 10;
HAL_Delay(3);
temp = at24c02_r_byte(3);
XYprise[1] = temp-10<=10 ? temp : 10;
HAL_Delay(3);
}
void led_pwm_process()
{
if(ld1_flag==1){
TIM2->CCR2 = (uint32_t)(TIM2->ARR+1)*0.3-1;
if(uwTick - ld1_5s_tim >= 5000){
ld1_flag = 0;
}
}
else{
ld1_flag = 0;
TIM2->CCR2 = (uint32_t)(TIM2->ARR+1)*0.05-1;
}
led_flag = ld1_flag;
if(XYrep[0]==0&&XYrep[1]==0){
if(uwTick - ld2_100ms_tim>=100){
ld2_100ms_tim = uwTick;
ld2_flag ^= 1;
}
}
else ld2_flag = 0;
led_flag += ld2_flag<<1;
HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2, 1);
GPIOC->ODR = 0xffff ^ led_flag<<8;
HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2, 0);
}
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
if(uart_rx_data == '?'){
memset(uart_tx_data, 0, strlen((char*)uart_tx_data));
sprintf((char*)uart_tx_data, "X:%.1f,Y:%.1f", XYprise[0]*0.1, (float)XYprise[1]*0.1);
HAL_UART_Transmit_IT(huart, uart_tx_data, strlen((char*)uart_tx_data));
}
}
/* USER CODE END 0 */
/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
LCD_Init();
LCD_SetBackColor(Black);
LCD_SetTextColor(White);
LCD_Clear(Black);
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_USART1_UART_Init();
MX_TIM2_Init();
/* USER CODE BEGIN 2 */
uint32_t period_start_IT = 0;
HAL_UARTEx_ReceiveToIdle_IT(&huart1, &uart_rx_data, 1);
HAL_TIM_PWM_Start_IT(&htim2, TIM_CHANNEL_2);
iic_read();
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
gain_key_state();
key_process();
lcd_process();
led_pwm_process();
if(uwTick - period_start_IT>=50){
period_start_IT=uwTick;
HAL_UARTEx_ReceiveToIdle_IT(&huart1, &uart_rx_data, 1);
}
}
/* USER CODE END 3 */
}
/**
* @brief System Clock Configuration
* @retval None
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
/** Configure the main internal regulator output voltage
*/
HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1);
/** Initializes the RCC Oscillators according to the specified parameters
* in the RCC_OscInitTypeDef structure.
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLM = RCC_PLLM_DIV3;
RCC_OscInitStruct.PLL.PLLN = 20;
RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
RCC_OscInitStruct.PLL.PLLQ = RCC_PLLQ_DIV2;
RCC_OscInitStruct.PLL.PLLR = RCC_PLLR_DIV2;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}
/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
Error_Handler();
}
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
__disable_irq();
while (1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t *file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

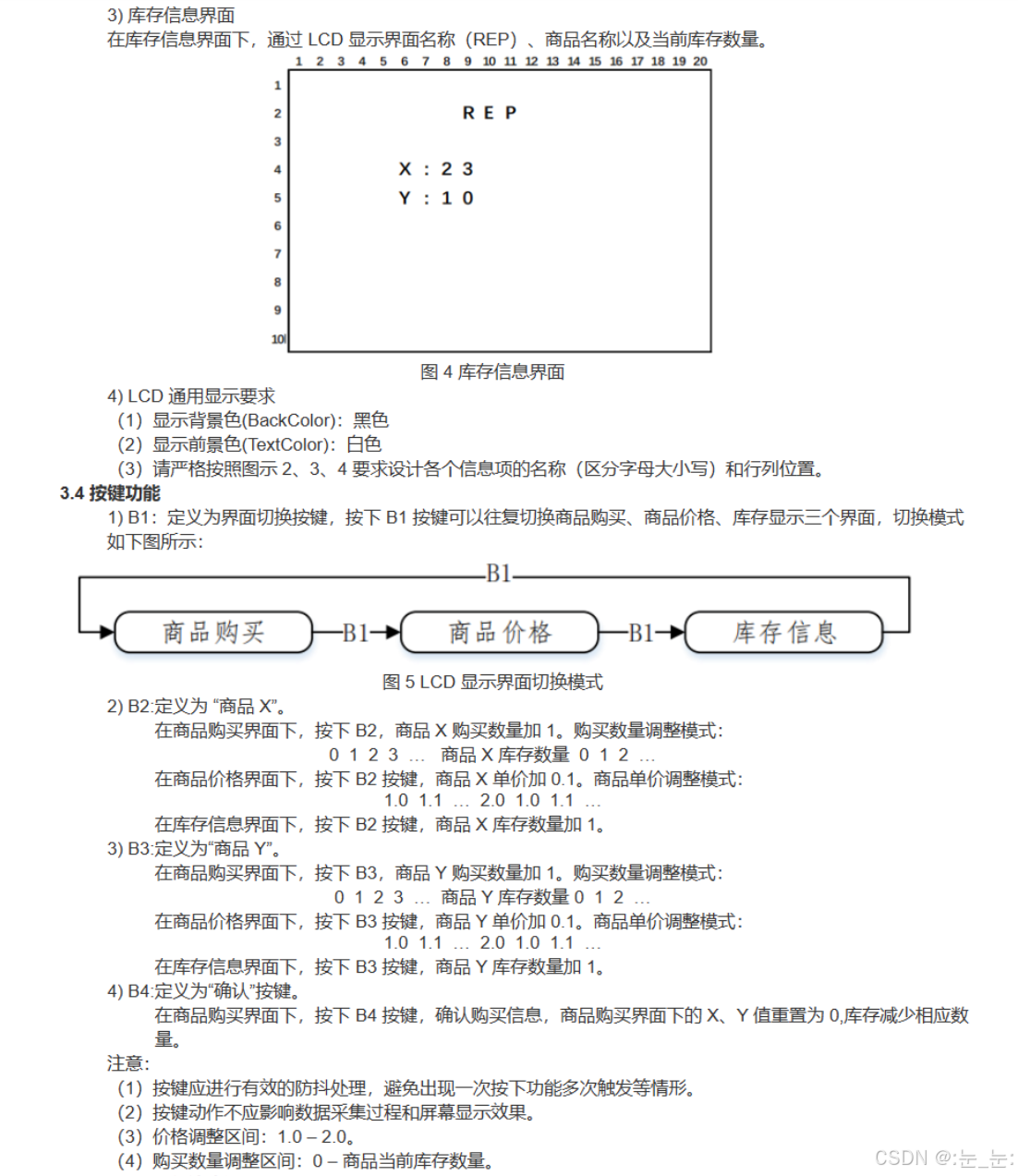

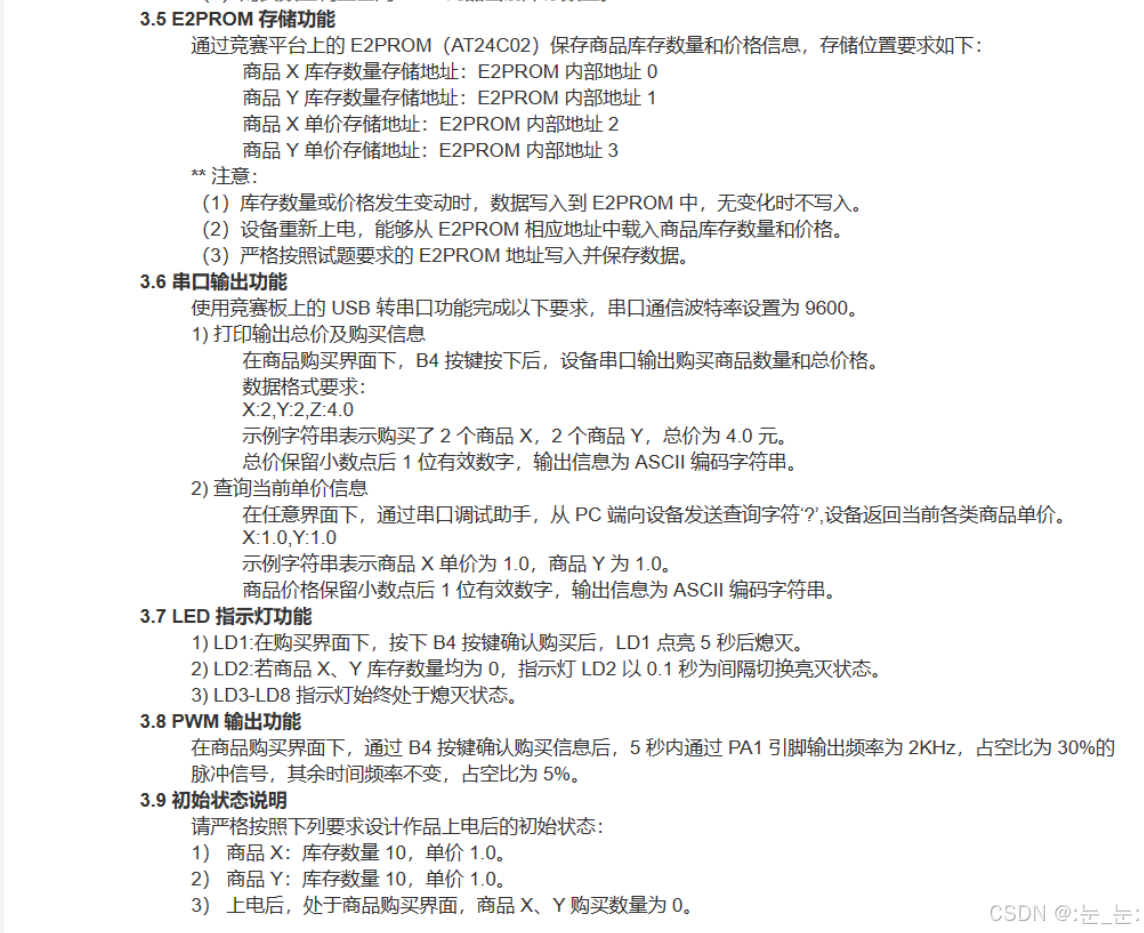

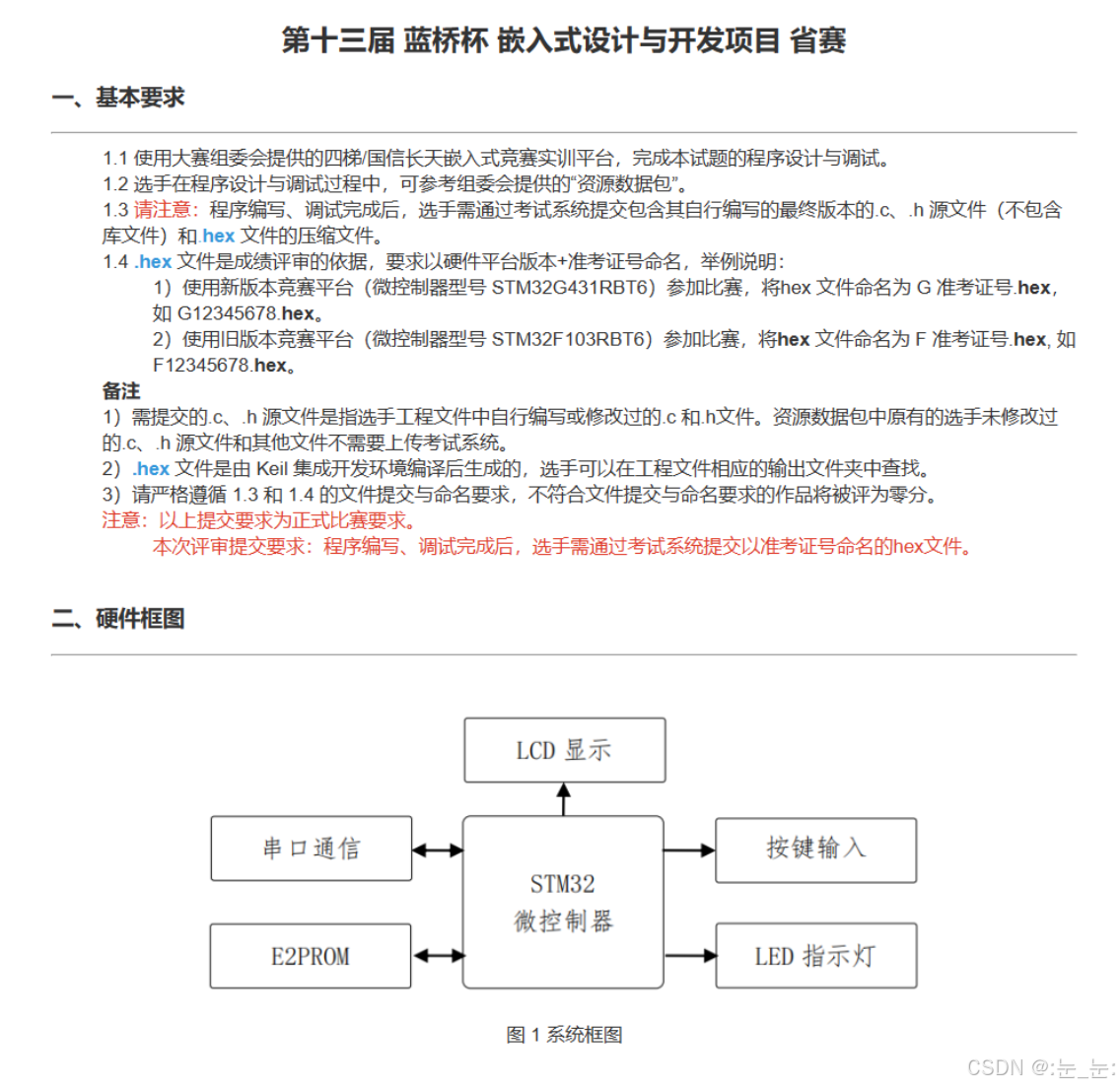

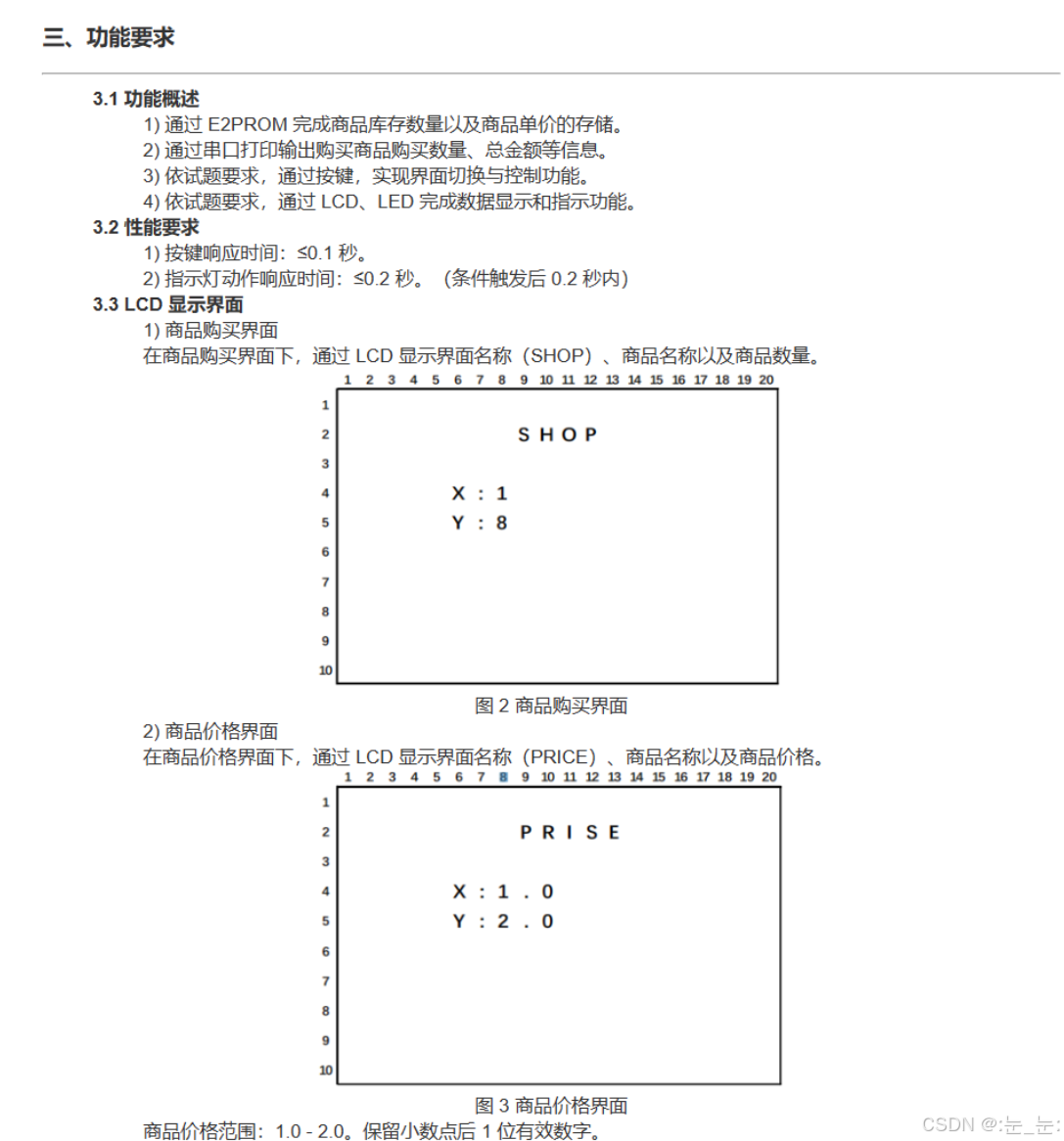

3.第十三届题目




更多推荐



所有评论(0)
