基础知识

IIC总线有两根总线：SCL（时钟线），SDA（数据线）

只有一根数据线，所以通讯方式是半双工 而且它是一个一主多从的模式

在我们这个板上，主机就是stm32芯片 从机24c02这个存储器就是其中一个从机

编写代码

将i2c_hal.c放在src中  i2c_hal.h放在Inc中 打开工程，然后将.c文件放到工程中。

调用一下初始化函数，在i2c_hal.h中找

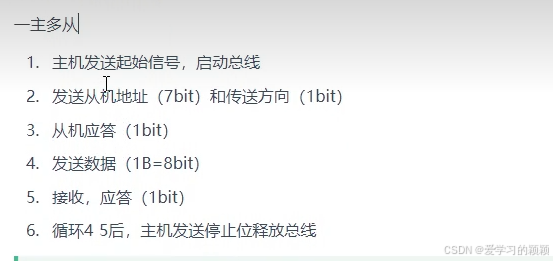

 I2C 通信的基本流程

无论是读还是写，I2C 通信的基本流程如下：

1. STM32 发送起始条件（Start Condition）。

2. STM32 发送从设备地址（24C02 的地址）和读写位（读或写）。

3. 24C02 应答（ACK）。

4. STM32 发送要读写的存储地址。

5. 24C02 应答（ACK）。

6. 如果是写操作，STM32 发送数据；如果是读操作，24C02 发送数据。

7. 通信结束时，STM32 发送停止条件（Stop Condition）。

在.c文件下写一下存储器的读写函数

先是读函数

三个参数（缓冲区，地址，读的大小/次数）

？？？下面第一个图感觉应该是0xa1，因为这是读函数啊，不是读1写0嘛

解答如下：

• 第一次I2CStart和发送0xA0是为了告诉24C02接下来要进行写操作，并写入要读取的内存地址（ucAddr)。

• 第二次I2CStart和发送0xA1是为了告诉24C02接下来要进行读操作，并从之前指定的内存地址开始读取数据。

• STM32通过I2CReceiveByte()函数逐个字节读取数据，并在每次读取后发送ACK或NACK信号。

• 如果还有更多数据要读取（ucNum不为0），STM32发送ACK信号，表示继续读取。

• 如果读取完成（ucNum为0），STM32发送NACK信号，表示读取结束。



然后写函数，跟它的形式差不多

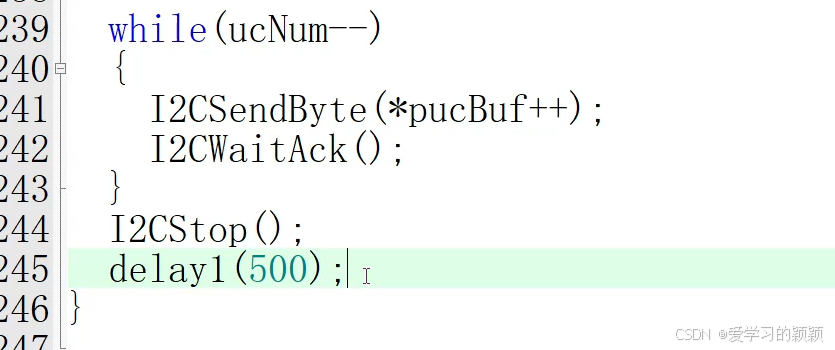

while里面要改 因为是写

• while(ucNum--)：循环发送ucNum个字节的数据。

  • I2CSendByte(*pucBuf++);：发送一个字节的数据（从pucBuf指向的缓冲区中读取）。

  • I2CWaitAck();：等待24C02的应答信号（ACK），表示从机已成功接收该字节。

• 这个循环会一直执行，直到所有数据发送完毕。

 写的话，不能速度太快，每写一次需要延迟一下

延时一段时间，确保24C02有足够的时间完成内部写操作（EEPROM写入需要一定时间）。

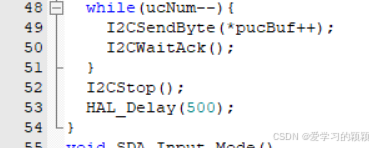

delay1我写的时候没有delay1函数，只有HAL_Delay这个函数，所以我就用的这个函数

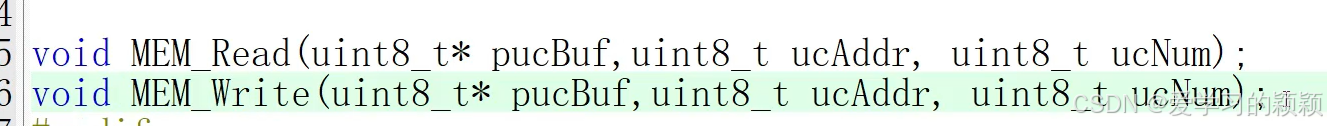

写好之后，把这两个函数在.h文件中申明一下

实际操作

 下面写一个程序来测试一下

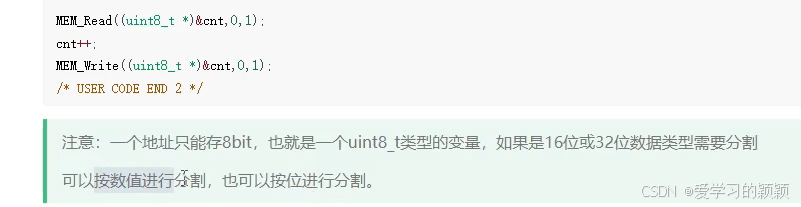

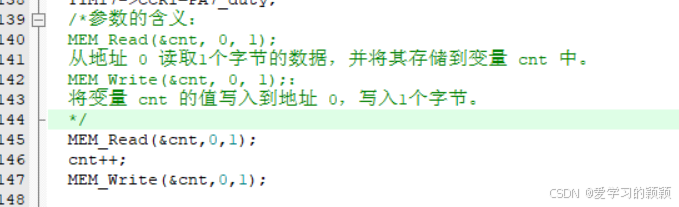

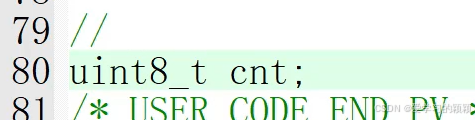

定义一个变量 来记录它上电的次数 每次按下reset键，重新上电之后，就把这个值读出来一次+1

它怎么知道cnt记录的是上电次数呢？

• 你的程序在每次上电时，都会从地址 0 读取一个值（cnt），将其加1，然后再写回地址 0。

• 通过这种逻辑，cnt 的值会随着每次上电而递增，因此它自然就代表了上电次数。

• EEPROM 的特点是数据在断电后不会丢失。因此，每次上电时，程序都可以从地址 0 读取之前保存的 cnt 值。

• 如果没有 EEPROM，cnt 的值会在每次断电后丢失，无法实现上电次数的记录。

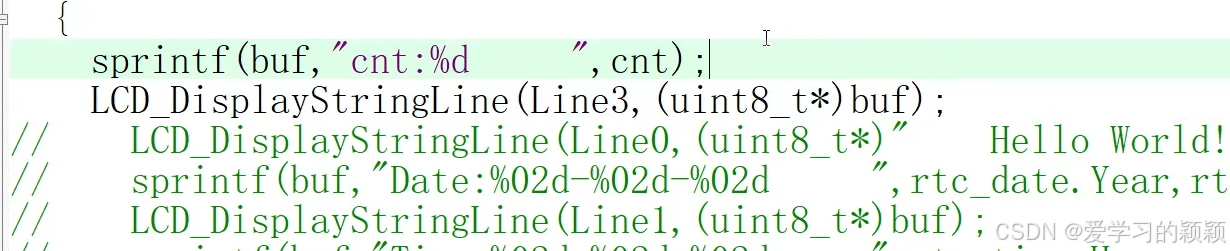

把值在lcd上显示一下
