蓝桥杯嵌入式：串口的使用（五）

本文带你速攻蓝桥杯嵌入式的发送和接收；
我们在比赛时用的开发板的串口一般都是串口一（PA9 PA10）（因为串口2需要转接器才能用，没有直接连接在dap上面）；

CUBEMX的配置

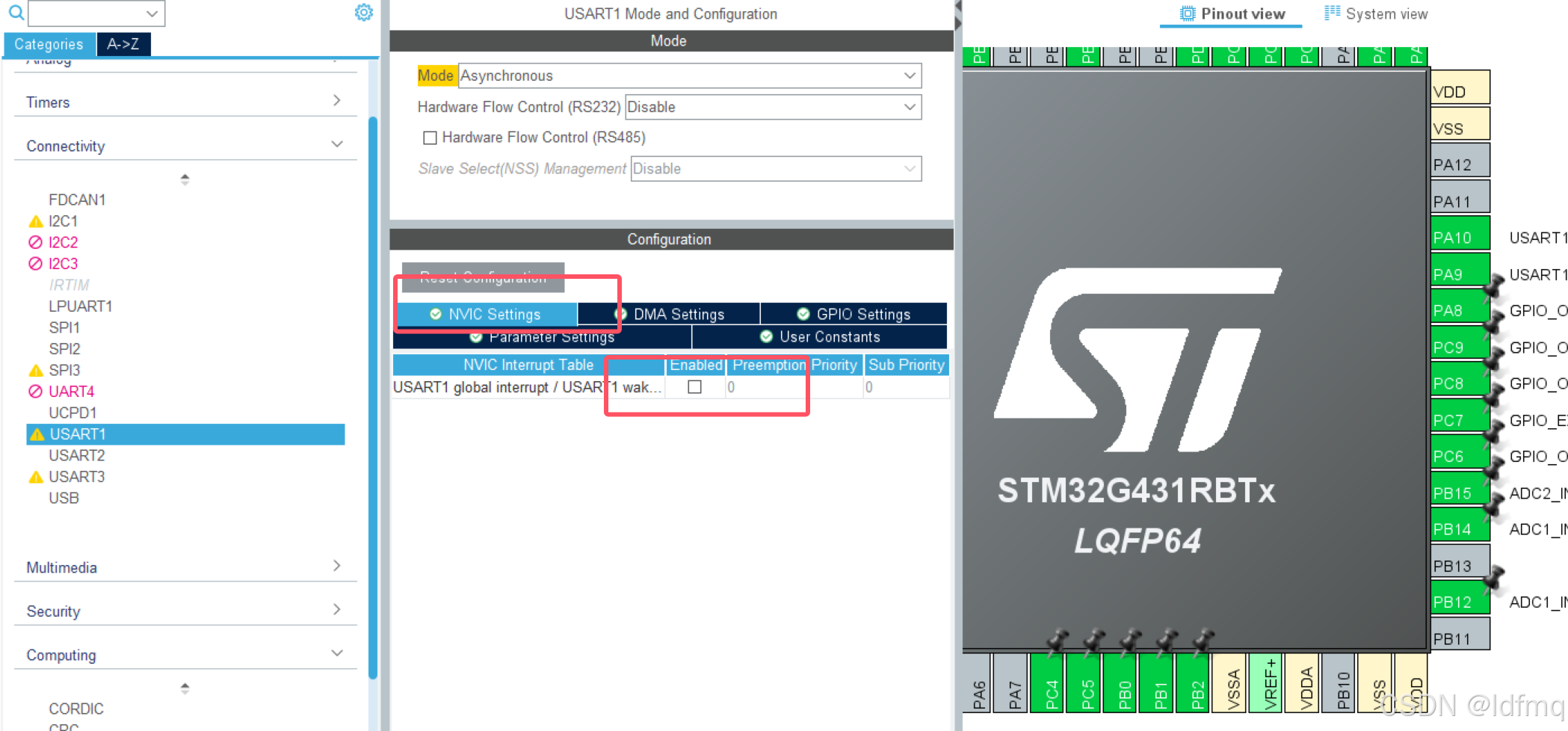

像我那样直接将USART1设置成Asynchronous模式就可以了，其他参数默认即可。
在这里插入图片描述
但这里的串口一中断请打开，因为我们的接收是需要在中断回调函数里面完成的。

单片机通过串口发送

在这里插入图片描述
先可以不用写printf，待会我会讲，我们先进行测试使用HAL_UART_Transmit这个函数，如果没问题串口助手上就可以看到写入的内容（记得波特率设置正确）

HAL_UART_Transmit(&huart1,"hello world\r\n",sizeof("hello world\r\n"),50);

我们在使用的时候会发现很不方便如果单单只用HAL_UART_Transmit的话，如果你要打印变量还得用sprintf把想要的变量加进缓存区再一起发送出去，所以我们使用重定向printf。

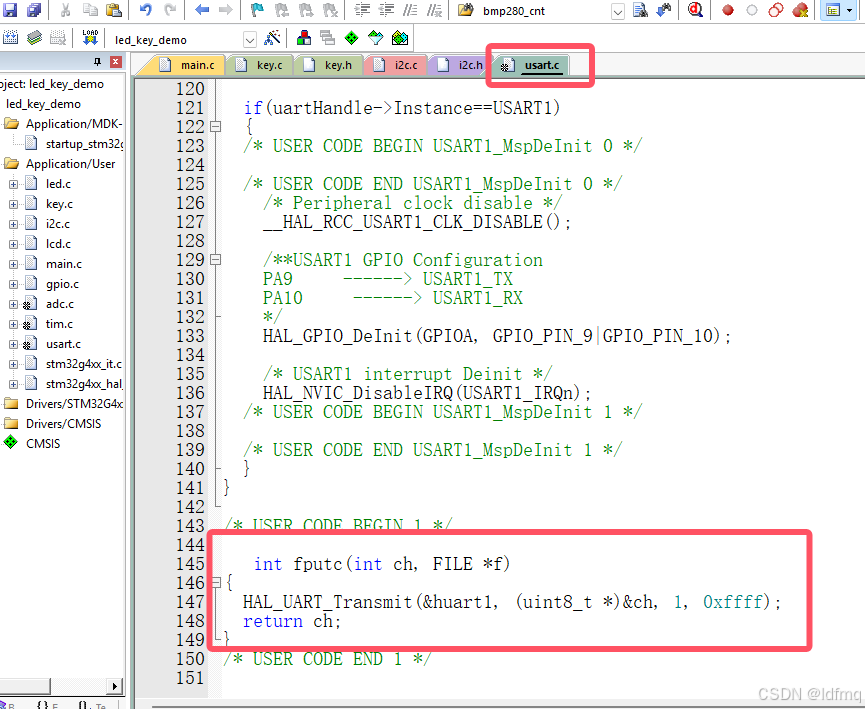

int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}

在这里插入图片描述

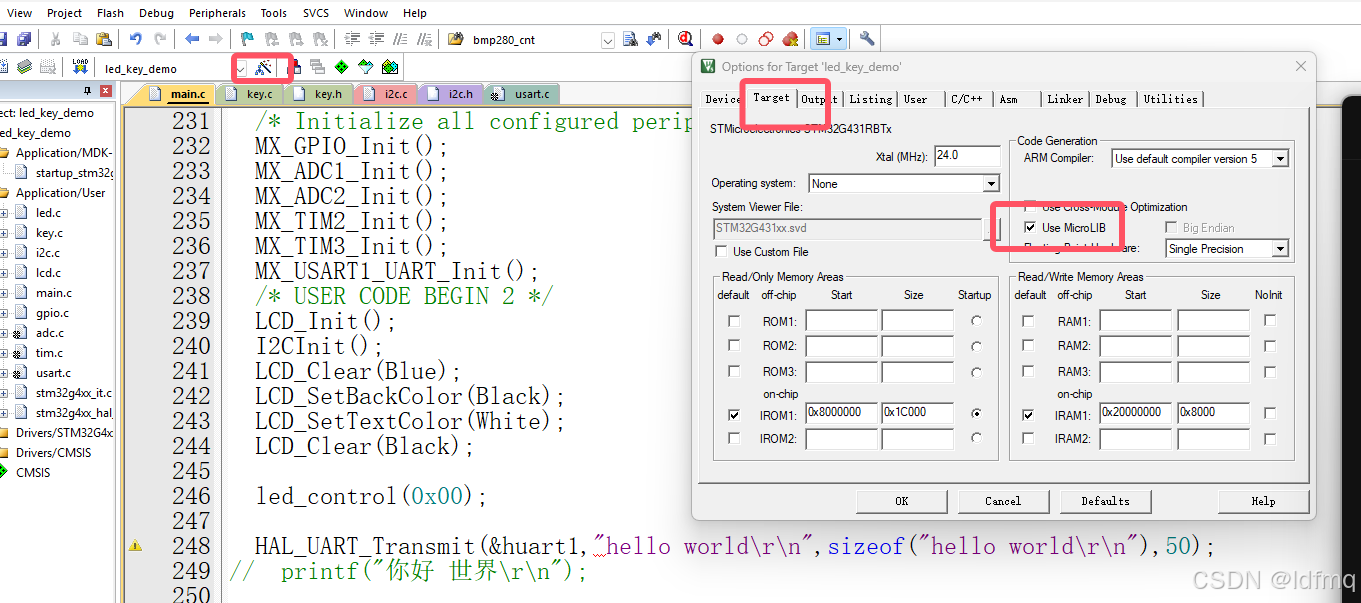

然后还有最重要的一点，你使用printf一定要打开微库，一定要！！！！！！！

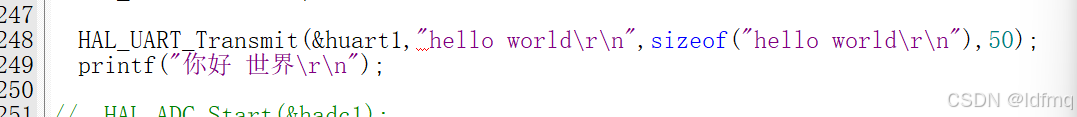

然后你的printf就可以将串口进行printf那些功能了，就像刚才我上面写的那样：

printf完全没问题

单片机通过串口接收

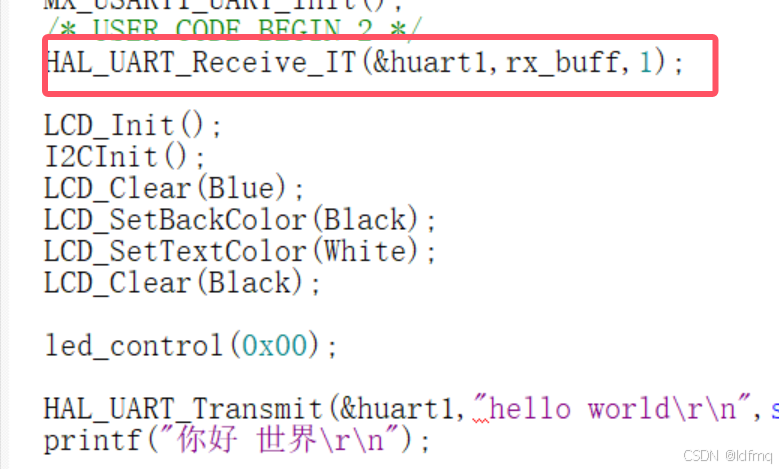

如果使用接收的时候需要初始化一下中断：

HAL_UART_Receive_IT(&huart1,rx_buff,1);

在这里插入图片描述
这里的rx_buff是中断接收到会存放的缓存区，后面的1就是每次中断接收1个字符，如果发送了10个字符，就需要十次中断，当触发中断后我们需要在回调函数里面进行操作：

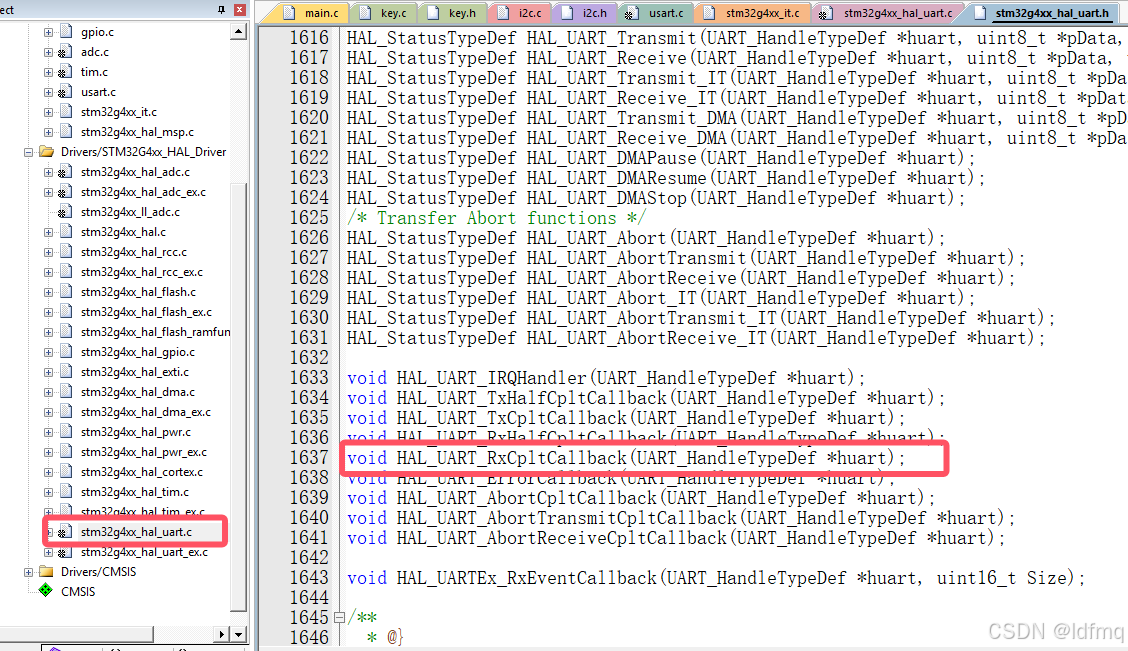

我马上讲在什么地方找回调函数在这里插入图片描述
我们需要用到的就是这个回调函数：

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart -> Instance == USART1)
	{
		//接收到的串口一发来的东西就可以在这里进行逻辑操作
	}
	HAL_UART_Receive_IT(&huart1,rx_buff,1);//这个不要忘记了，如果没有中断就只能发生一次
}
