【手把手】STM32驱动两个0.96寸OLED（IIC—— 一主多从）
【手把手】STM32F1利用IIC一主多从驱动两个oled
·
【手把手】STM32驱动两个0.96寸OLED（IIC —— 一主多从）
视频效果演示
IIC一主多从驱动两个oled效果演示
说明
本人为在校学生，在学习过程中，难免有错误之处，望有缘看到的朋友指出，我当感激不尽，也会及时更改。本篇文章，只为做一个简单的记录，作为学习过程中的一点回忆
硬件准备
1. STM32核心板（我用的是STM32F103VET6）
2. 0.96寸IIC协议的oled显示屏（两个）
3. ST-Link
4. 杜包线若干
硬件连线
STM32核心板 oled
3.3V/5V vcc
GND GND
PB8 SCL
PB9 SDA
修改oled从机地址（***）
在oled的背面，有一个从机地址选择电阻，电阻一般是一个4.7K的电阻，通过查看电阻焊接的位置，对从机的地址进行修改，一般0.96寸的oled的从机地址都为0x78或者0x7A，我们可以通过改变电阻的焊接位置修改oled的从机地址。修改的过程，如下图所示
该图是未修改地址之前的，oled的从机地址为0x78

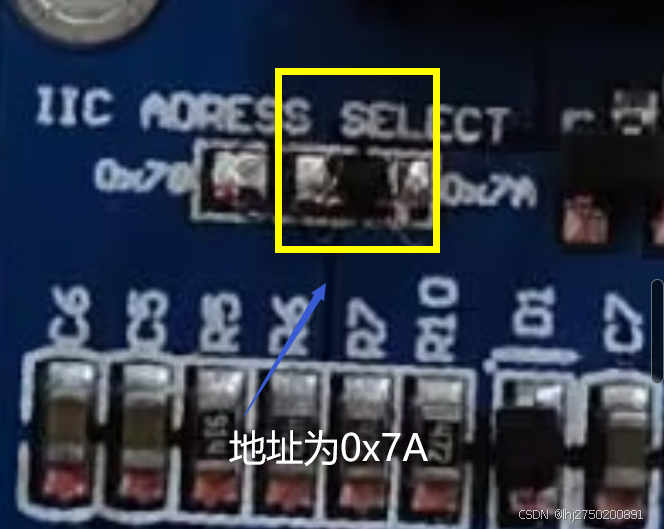

接下来将该电阻拆下，将拆下的电阻焊接在0x7A的这一段，就可以成功地把oled的从A机地址由0x78改为0x7A。
上图是修改oled地址以后的图片。
软件代码
软件代码，底层是基于江协科技的oled显示的代码，在此特别鸣谢江协科技。在本次学习中，依然采用的是模拟IIC协议进行驱动oled显示屏。在使用IIC的一主多从进行
在软件代码部分，我是基于江协科技的驱动代码直接移植的，对于代码部分，没有做过多的修改，只加入了地址选择的部分，对封装的函数进行了适当的修改。修改完成的代码如下所示：
oled.c
#include "stm32f10x.h"
#include "OLED_Font.h"
/* 引脚配置 */
#define OLED_W_SCL(x) GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x) GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))
/* OLED I2C地址 */
#define OLED1_ADDRESS 0x78
#define OLED2_ADDRESS 0x7A
/* 引脚初始化 */
void OLED_I2C_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_Init(GPIOB, &GPIO_InitStructure);
OLED_W_SCL(1);
OLED_W_SDA(1);
}
/**
* @brief I2C开始
* @param 无
* @retval 无
*/
void OLED_I2C_Start(void)
{
OLED_W_SDA(1);
OLED_W_SCL(1);
OLED_W_SDA(0);
OLED_W_SCL(0);
}
/**
* @brief I2C停止
* @param 无
* @retval 无
*/
void OLED_I2C_Stop(void)
{
OLED_W_SDA(0);
OLED_W_SCL(1);
OLED_W_SDA(1);
}
/**
* @brief I2C发送一个字节
* @param Byte 要发送的一个字节
* @retval 无
*/
void OLED_I2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i++)
{
OLED_W_SDA(Byte & (0x80 >> i));
OLED_W_SCL(1);
OLED_W_SCL(0);
}
OLED_W_SCL(1); //额外的一个时钟，不处理应答信号
OLED_W_SCL(0);
}
/**
* @brief OLED写命令
* @param Address OLED的I2C地址
* @param Command 要写入的命令
* @retval 无
*/
void OLED_WriteCommand(uint8_t Address, uint8_t Command)
{
OLED_I2C_Start();
OLED_I2C_SendByte(Address); //从机地址
OLED_I2C_SendByte(0x00); //写命令
OLED_I2C_SendByte(Command);
OLED_I2C_Stop();
}
/**
* @brief OLED写数据
* @param Address OLED的I2C地址
* @param Data 要写入的数据
* @retval 无
*/
void OLED_WriteData(uint8_t Address, uint8_t Data)
{
OLED_I2C_Start();
OLED_I2C_SendByte(Address); //从机地址
OLED_I2C_SendByte(0x40); //写数据
OLED_I2C_SendByte(Data);
OLED_I2C_Stop();
}
/**
* @brief OLED设置光标位置
* @param Address OLED的I2C地址
* @param Y 以左上角为原点，向下方向的坐标，范围：0~7
* @param X 以左上角为原点，向右方向的坐标，范围：0~127
* @retval 无
*/
void OLED_SetCursor(uint8_t Address, uint8_t Y, uint8_t X)
{
OLED_WriteCommand(Address, 0xB0 | Y); //设置Y位置
OLED_WriteCommand(Address, 0x10 | ((X & 0xF0) >> 4)); //设置X位置高4位
OLED_WriteCommand(Address, 0x00 | (X & 0x0F)); //设置X位置低4位
}
/**
* @brief OLED清屏
* @param Address OLED的I2C地址
* @retval 无
*/
void OLED_Clear(uint8_t Address)
{
uint8_t i, j;
for (j = 0; j < 8; j++)
{
OLED_SetCursor(Address, j, 0);
for(i = 0; i < 128; i++)
{
OLED_WriteData(Address, 0x00);
}
}
}
/**
* @brief OLED显示一个字符
* @param Address OLED的I2C地址
* @param Line 行位置，范围：1~4
* @param Column 列位置，范围：1~16
* @param Char 要显示的一个字符，范围：ASCII可见字符
* @retval 无
*/
void OLED_ShowChar(uint8_t Address, uint8_t Line, uint8_t Column, char Char)
{
uint8_t i;
OLED_SetCursor(Address, (Line - 1) * 2, (Column - 1) * 8); //设置光标位置在上半部分
for (i = 0; i < 8; i++)
{
OLED_WriteData(Address, OLED_F8x16[Char - ' '][i]); //显示上半部分内容
}
OLED_SetCursor(Address, (Line - 1) * 2 + 1, (Column - 1) * 8); //设置光标位置在下半部分
for (i = 0; i < 8; i++)
{
OLED_WriteData(Address, OLED_F8x16[Char - ' '][i + 8]); //显示下半部分内容
}
}
/**
* @brief OLED显示字符串
* @param Address OLED的I2C地址
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串，范围：ASCII可见字符
* @retval 无
*/
void OLED_ShowString(uint8_t Address, uint8_t Line, uint8_t Column, char *String)
{
uint8_t i;
for (i = 0; String[i] != '\0'; i++)
{
OLED_ShowChar(Address, Line, Column + i, String[i]);
}
}
/**
* @brief OLED次方函数
* @retval 返回值等于X的Y次方
*/
uint32_t OLED_Pow(uint32_t X, uint32_t Y)
{
uint32_t Result = 1;
while (Y--)
{
Result *= X;
}
return Result;
}
/**
* @brief OLED显示数字（十进制，正数）
* @param Address OLED的I2C地址
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~4294967295
* @param Length 要显示数字的长度，范围：1~10
* @retval 无
*/
void OLED_ShowNum(uint8_t Address, uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Address, Line, Column + i, Number / OLED_Pow(10, Length - i - 1) % 10 + '0');
}
}
/**
* @brief OLED显示数字（十进制，带符号数）
* @param Address OLED的I2C地址
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-2147483648~2147483647
* @param Length 要显示数字的长度，范围：1~10
* @retval 无
*/
void OLED_ShowSignedNum(uint8_t Address, uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length)
{
uint8_t i;
uint32_t Number1;
if (Number >= 0)
{
OLED_ShowChar(Address, Line, Column, '+');
Number1 = Number;
}
else
{
OLED_ShowChar(Address, Line, Column, '-');
Number1 = -Number;
}
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Address, Line, Column + i + 1, Number1 / OLED_Pow(10, Length - i - 1) % 10 + '0');
}
}
/**
* @brief OLED显示数字（十六进制，正数）
* @param Address OLED的I2C地址
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~0xFFFFFFFF
* @param Length 要显示数字的长度，范围：1~8
* @retval 无
*/
void OLED_ShowHexNum(uint8_t Address, uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i, SingleNumber;
for (i = 0; i < Length; i++)
{
SingleNumber = Number / OLED_Pow(16, Length - i - 1) % 16;
if (SingleNumber < 10)
{
OLED_ShowChar(Address, Line, Column + i, SingleNumber + '0');
}
else
{
OLED_ShowChar(Address, Line, Column + i, SingleNumber - 10 + 'A');
}
}
}
/**
* @brief OLED显示数字（二进制，正数）
* @param Address OLED的I2C地址
* @param Line 起始行位置，范围：1~4
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~1111 1111 1111 1111
* @param Length 要显示数字的长度，范围：1~16
* @retval 无
*/
void OLED_ShowBinNum(uint8_t Address, uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
uint8_t i;
for (i = 0; i < Length; i++)
{
OLED_ShowChar(Address, Line, Column + i, Number / OLED_Pow(2, Length - i - 1) % 2 + '0');
}
}
/**
* @brief OLED初始化
* @param Address OLED的I2C地址
* @retval 无
*/
void OLED_Init(uint8_t Address)
{
uint32_t i, j;
for (i = 0; i < 1000; i++) //上电延时
{
for (j = 0; j < 1000; j++);
}
OLED_I2C_Init(); //端口初始化
OLED_WriteCommand(Address, 0xAE); //关闭显示
OLED_WriteCommand(Address, 0xD5); //设置显示时钟分频比/振荡器频率
OLED_WriteCommand(Address, 0x80);
OLED_WriteCommand(Address, 0xA8); //设置多路复用率
OLED_WriteCommand(Address, 0x3F);
OLED_WriteCommand(Address, 0xD3); //设置显示偏移
OLED_WriteCommand(Address, 0x00);
OLED_WriteCommand(Address, 0x40); //设置显示开始行
OLED_WriteCommand(Address, 0xA1); //设置左右方向，0xA1正常 0xA0左右反置
OLED_WriteCommand(Address, 0xC8); //设置上下方向，0xC8正常 0xC0上下反置
OLED_WriteCommand(Address, 0xDA); //设置COM引脚硬件配置
OLED_WriteCommand(Address, 0x12);
OLED_WriteCommand(Address, 0x81); //设置对比度控制
OLED_WriteCommand(Address, 0xCF);
OLED_WriteCommand(Address, 0xD9); //设置预充电周期
OLED_WriteCommand(Address, 0xF1);
OLED_WriteCommand(Address, 0xDB); //设置VCOMH取消选择级别
OLED_WriteCommand(Address, 0x30);
OLED_WriteCommand(Address, 0xA4); //设置整个显示打开/关闭
OLED_WriteCommand(Address, 0xA6); //设置正常/倒转显示
OLED_WriteCommand(Address, 0x8D); //设置充电泵
OLED_WriteCommand(Address, 0x14);
OLED_WriteCommand(Address, 0xAF); //开启显示
OLED_Clear(Address); //OLED清屏
}
oled.h
#ifndef __OLED_H
#define __OLED_H
#include "stdint.h"
#define OLED1_ADDRESS 0x78
#define OLED2_ADDRESS 0x7A
void OLED_I2C_Init(void);
void OLED_Init(uint8_t Address);
void OLED_Clear(uint8_t Address);
void OLED_ShowChar(uint8_t Address, uint8_t Line, uint8_t Column, char Char);
void OLED_ShowString(uint8_t Address, uint8_t Line, uint8_t Column, char *String);
void OLED_ShowNum(uint8_t Address, uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowSignedNum(uint8_t Address, uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length);
void OLED_ShowHexNum(uint8_t Address, uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowBinNum(uint8_t Address, uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
#endif
在上述代码中，我主要加入了oled的两个地址，分别是0x78和0x7A，硬件的oled从机地址已经在硬件部分修改完成。
总结
在oled一主多从的通信中，主要是修改oled的地址，从初始化部分修改oled的地址，修改已经封装好的函数，加入地址选择的部分，在初始化时，初始化两个oled，在不同地址下，对两个oled进行驱动。
哔哩哔哩视频教程
