STC8G系列文章目录

提示：本内容仅供学习，切勿商用！

在学习STC8G1K08A单片机之前，环境搭建是必不可少的一步，这里不在赘述Keil软件、STC8G头文件安装、文件创建的过程！本文主要内容：根据芯片手册、用户手册来掌握编程思路！

本人只是一个普通的嵌入式低级（初级）玩家，文章主要针对新手，所以大佬要是发现文中有何不妥之处，还请口下留情，若能指出，我一定虚心改正。

---

---

前言

---

一、点亮LED的原理？

这里需要注意的是：你必须去学习电路原理知识！否则，你很难理解程序的意思！

这里简单说一下：我们常见的灯都是有正负极的！所以在两端给正-负就可以把灯点亮！（注意：LED灯所能承载的功率是有限的！）

如果，你还是不明白是什么意思！
请学习这个链接： 电路设计 ！

二、代码分析和手册查询

1.代码（已跑通）

代码如下：

#include <STC8G.H> //进入安装目录INC查询头文件

int t1 = 0;

void TM0_Isr() interrupt 1
{
	t1++;
	if(t1 == 1000)
	{
   P30=!P30;
		t1= 0;
	}
}


void main()
{

  P3M0 = 0x93;
  P3M1 = 0x94;
  P5M0 = 0x00;
  P5M1 = 0x00;


	TMOD = 0x00;
	TL0=0x66;
	TH0=0xfc;
	TR0=1;
	ET0=1;
	EA=1;

	while (1);
}

代码数量不多，这里烧录过程，请学习这个链接： 博主：那些年的代码！
这段代码的主要功能是利用 STC8G 单片机的定时器 0（Timer 0）来产生一个周期性的信号，通过定时器中断实现每隔一定时间对 P3.0 引脚的电平进行翻转，从而在 P3.0 引脚上输出一个方波信号。

2.分析和查询

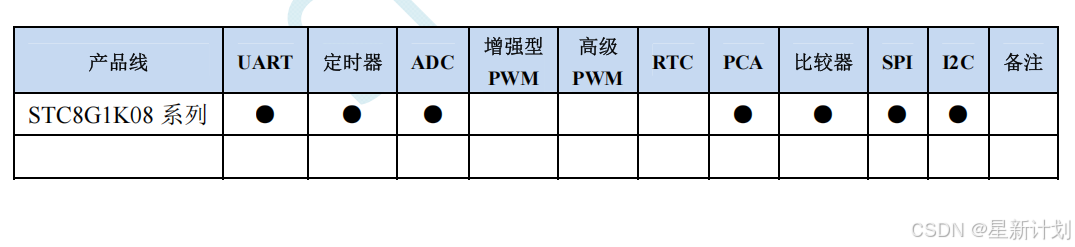

芯片的手册： STC8G1K08A ！
STC8G1K08A 的管脚，如下图所示：

这里说明一下：上面代码是控制P3.0引脚输出高低电平，使得LED延时翻转，用到了定时器进行延时，具体延时多少，哈哈！你暂时不需要知道，等到后续文章及你的实力差不多了，自然就明白了！

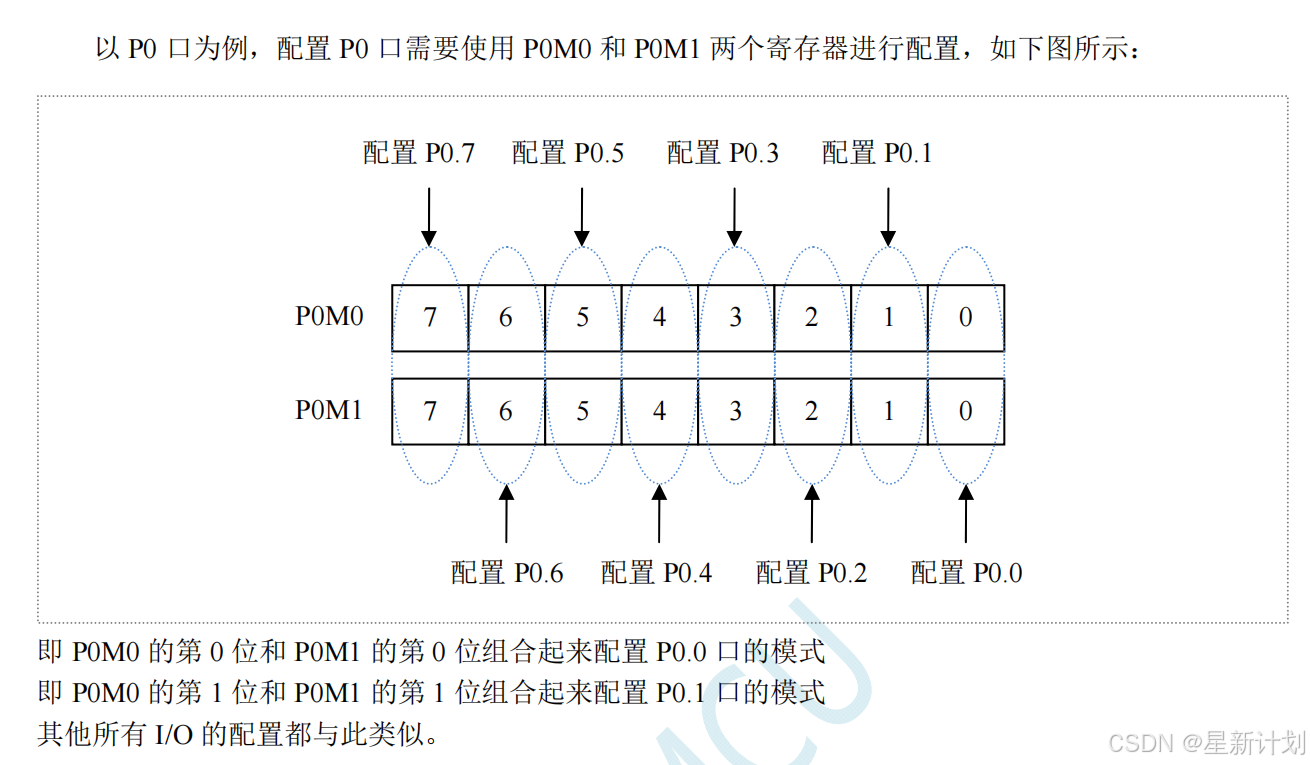

我这里，想要把P3.0改为P3.2来控制LED的亮灭，需要看以下图片：


那么，根据图片可知，我只需要关心P3.2的寄存器P3M1和P3M0对应的位，进行操作就行！对应改为P3M1=0，P3M0=1。

原始的代码：

P3M0 = 0x93;
P3M1 = 0x94;

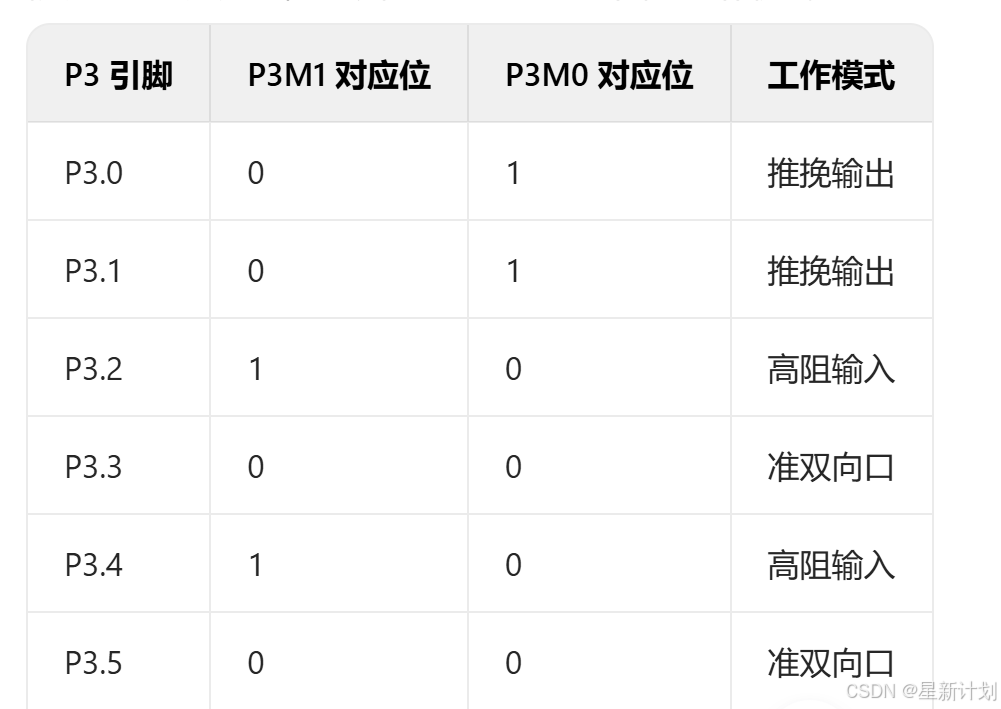

将它们十六进制转换为二进制：
P3M0 = 0x93 = 1001 0011B
P3M1 = 0x94 = 1001 0100B
低位对应P3.0，高位对应P3.7。

修改后的代码：

P3M0 = 0x04;// 0000 0100B
P3M1 = 0x00;// 0000 0000B

此时 P3M1 的第 2 位为 0，P3M0 的第 2 位为 1，满足推挽输出的模式设置要求，即 P3.2 引脚被设置为推挽输出模式。

---

总结

1.看懂芯片手册GPIO寄存器的每个bit的作用！
2.掌握GPIO寄存器配置输出模式，同样更换端口，也要掌握配置输出模式方法！

温馨提示：下一站，将会讲解I/O口在芯片内部电路的构成，并介绍他们各自的作用！同时，讲解按键控制LED灯亮灭！
