1. RS-232

• 电压范围：
  逻辑高电平（1）：-3V 至 -15V
  逻辑低电平（0）：+3V 至 +15V
• 用途：
  • 长距离串行通信（理论可达 15-100 米），常用于工业设备、调制解调器、老式计算机等。
  • 抗干扰能力强（因电压差大），适合噪声环境。
• 特点：
  • 需专用驱动芯片（如 MAX232）转换电平，不能直接与 TTL/CMOS 接口连接。
  • 支持全双工通信，速率较低（通常 ≤ 115200 bps）。

2. TTL（Transistor-Transistor Logic）

• 电压范围：
  逻辑高电平（1）：2.4V 至 5V
  逻辑低电平（0）：0V 至 0.8V
• 用途：
  • 板内或短距离通信（如微控制器、传感器、显示器接口）。
  • 低功耗场景，常见于数字电路和旧式设备。
• 特点：
  • 直接驱动能力有限，需额外电路增强信号。
  • 电压范围固定，不兼容 RS-232 或 CMOS 电平。

3. CMOS（Complementary Metal-Oxide-Semiconductor）

• 电压范围：
  逻辑高电平（1）：3.3V 或 5V（取决于工艺）
  逻辑低电平（0）：0V
• 用途：
  • 低功耗设备（如现代微控制器、FPGA、SoC）。
  • 长距离传输需电平转换，抗干扰能力弱于 RS-232。
• 特点：
  • 功耗极低，适合电池供电设备。
  • 电压范围灵活（如 3.3V CMOS 与 5V TTL 不兼容）。

核心区别总结

实际应用场景

• RS-232：连接老式设备（如 CNC 机床、串口打印机）或长距离通信。
• TTL/CMOS：微控制器（如 Arduino、STM32）与传感器、显示屏等外设通信。
• 混合连接：需通过电平转换芯片（如 CH340、MAX232）实现 RS-232 ↔ TTL/CMOS 转换。

注意事项

• 直接连接风险：TTL/CMOS 设备与 RS-232 设备直连可能因电压不匹配损坏芯片。
• 电平匹配：跨标准通信时，务必使用电平转换电路或模块。

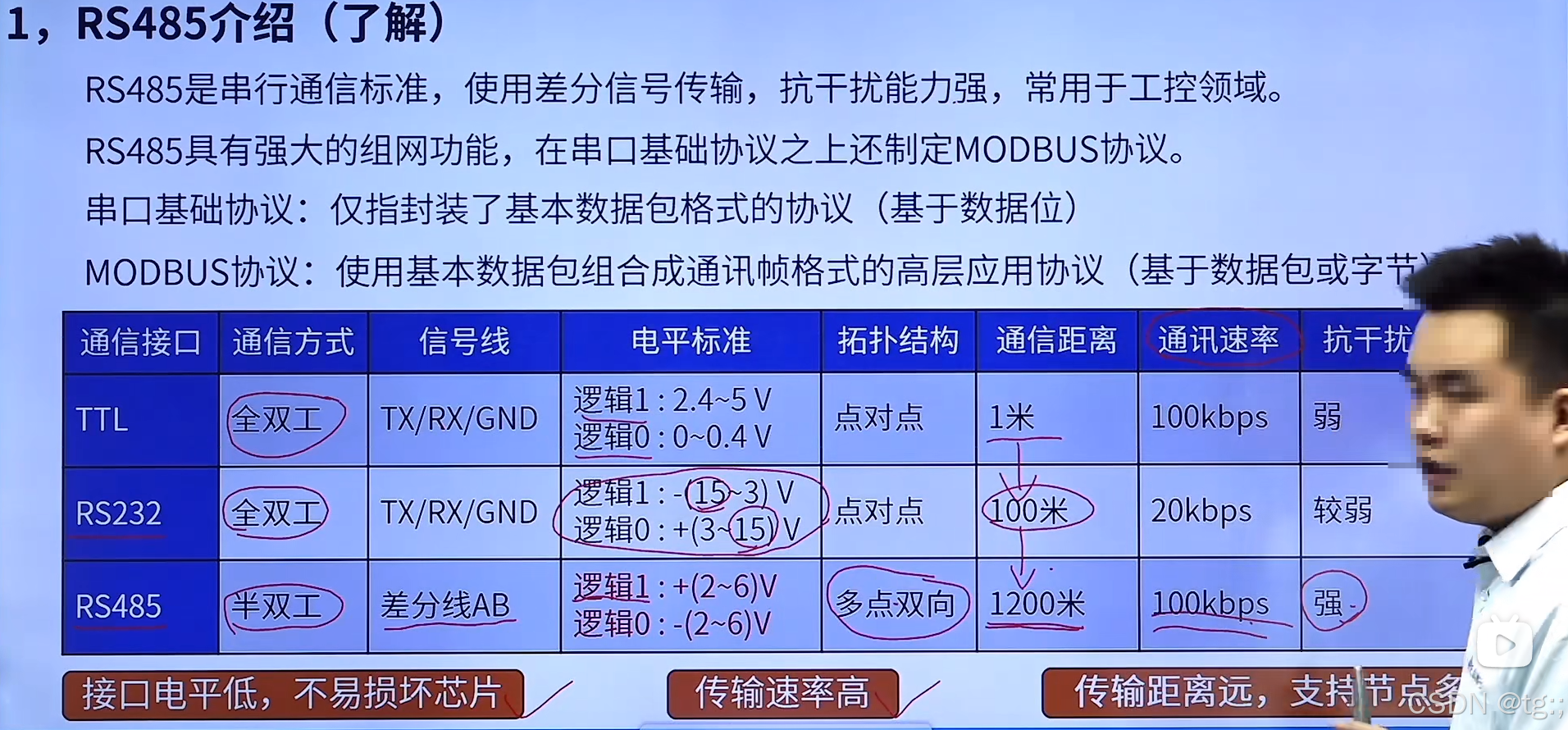

RS485同一时间内只能有一个设备发送数据。
