企业级基于stm32的BMS电池管理源代码-带u基于stm32的BMS电池管理源代码-带ucos操作，代码整齐规范，企业级别

企业级基于STM32 + uC/OS的BMS电池管理源代码剖析

在现代电子设备尤其是电动汽车、储能等领域，BMS（电池管理）扮演着至关重要的角色。今天咱们就来深入聊聊基于STM32且搭载uC/OS操作的企业级BMS电池管理源代码。

为什么选择STM32与uC/OS

STM32系列微控制器凭借其高性能、丰富的外设、低功耗以及高性价比，在嵌入式领域广受欢迎。而uC/OS操作是一款开源、可裁剪、抢占式的实时操作，能够有效管理多任务，让BMS各功能模块有条不紊地运行。

代码结构概览

整个项目代码结构清晰规范，就像一栋精心设计的大楼，每个模块都有其特定的功能和位置。

初始化部分

以时钟初始化代码为例：

void SystemClock_Config(void)
{
    RCC_OscInitTypeDef RCC_OscInitStruct = {0};
    RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

    // 这里使用外部高速时钟（HSE）
    RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
    RCC_OscInitStruct.HSEState = RCC_HSE_ON;
    RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
    RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
    RCC_OscInitStruct.PLL.PLLM = 4;
    RCC_OscInitStruct.PLL.PLLN = 72;
    RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
    RCC_OscInitStruct.PLL.PLLQ = 4;

    if (HAL_RCC_OscConfig(&RCC_OscInitStruct)!= HAL_OK)
    {
        // 初始化失败处理，这里简单举例为死循环
        while (1);
    }

    // 配置时钟分频
    RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK
                                  | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
    RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
    RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
    RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
    RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

    if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2)!= HAL_OK)
    {
        while (1);
    }
}

这段代码主要配置了STM32的时钟，先设置外部高速时钟（HSE）作为PLL的输入源，通过设置PLLM、PLLN、PLLP、PLLQ等参数来确定PLL输出时钟频率，进而设置时钟（SYSCLK）、AHB时钟（HCLK）以及APB1、APB2总线时钟的分频因子。如果初始化过程中出现错误，就进入死循环以避免异常运行。

uC/OS相关代码

在uC/OS中，任务创建是关键部分。比如创建一个电池数据采集任务：

// 任务堆栈定义
OS_STK BatteryDataCollectTaskStk[BATTERY_DATA_COLLECT_TASK_STK_SIZE];

// 任务函数
void BatteryDataCollectTask(void *p_arg)
{
    (void)p_arg;
    while (1)
    {
        // 采集电池电压、电流、温度等数据
        float voltage = GetBatteryVoltage();
        float current = GetBatteryCurrent();
        float temperature = GetBatteryTemperature();

        // 数据处理与存储，这里简单举例
        StoreBatteryData(voltage, current, temperature);

        // 任务延时，保证合适的采集频率
        OSTimeDlyHMSM(0, 0, 0, 100);
    }
}

// 任务创建代码
void CreateBatteryDataCollectTask(void)
{
    OS_ERR err;
    OSTaskCreate((OS_TCB     *)&BatteryDataCollectTaskTCB,
                 (CPU_CHAR   *)"Battery Data Collect Task",
                 (OS_TASK_PTR )BatteryDataCollectTask,
                 (void       *)0,
                 (OS_PRIO     )BATTERY_DATA_COLLECT_TASK_PRIO,
                 (OS_STK     *)&BatteryDataCollectTaskStk[0],
                 (OS_STK_SIZE)BATTERY_DATA_COLLECT_TASK_STK_SIZE / 10,
                 (OS_STK_SIZE)BATTERY_DATA_COLLECT_TASK_STK_SIZE,
                 (OS_MSG_QTY  )0,
                 (OS_TICK     )0,
                 (void       *)0,
                 (OS_OPT      )OS_OPT_TASK_STK_CHK | OS_OPT_TASK_STK_CLR,
                 (OS_ERR     *)&err);
    if (err!= OS_ERR_NONE)
    {
        // 任务创建失败处理
        while (1);
    }
}

这里首先定义了任务堆栈，然后编写任务函数BatteryDataCollectTask，在函数中不断采集电池数据并进行存储，采集完后通过OSTimeDlyHMSM函数延时，以控制采集频率。CreateBatteryDataCollectTask函数则用于创建这个任务，设置任务的优先级、堆栈大小等参数，如果创建失败则进入死循环。

电池管理核心功能代码

电池电量计算

float CalculateSOC(float voltage, float current, float temperature)
{
    // 简单的基于电压的SOC估算模型，实际可能更复杂
    if (voltage >= FULL_CHARGE_VOLTAGE)
    {
        return 100.0;
    }
    else if (voltage <= EMPTY_CHARGE_VOLTAGE)
    {
        return 0.0;
    }
    else
    {
        return ((voltage - EMPTY_CHARGE_VOLTAGE) / (FULL_CHARGE_VOLTAGE - EMPTY_CHARGE_VOLTAGE)) * 100.0;
    }
}

这段代码通过电池电压来简单估算电池的荷电状态（SOC），实际企业级应用中可能会结合电流积分、温度补偿等更复杂的算法，但这里展示了基本的思路。

总的来说，这套基于STM32和uC/OS的企业级BMS电池管理源代码，从底层的硬件初始化到上层的任务管理和核心功能实现，都设计得整齐规范，为高效、稳定的电池管理提供了坚实的基础。

搞过BMS的兄弟都知道，电池管理这玩意儿就像给锂电池当保姆——电压得盯着、温度得哄着、均衡得伺候着。最近扒了一套基于STM32F407的企业级BMS源码，带uCOS-III实时操作，代码质量看得我这种代码强迫症患者直呼舒适。

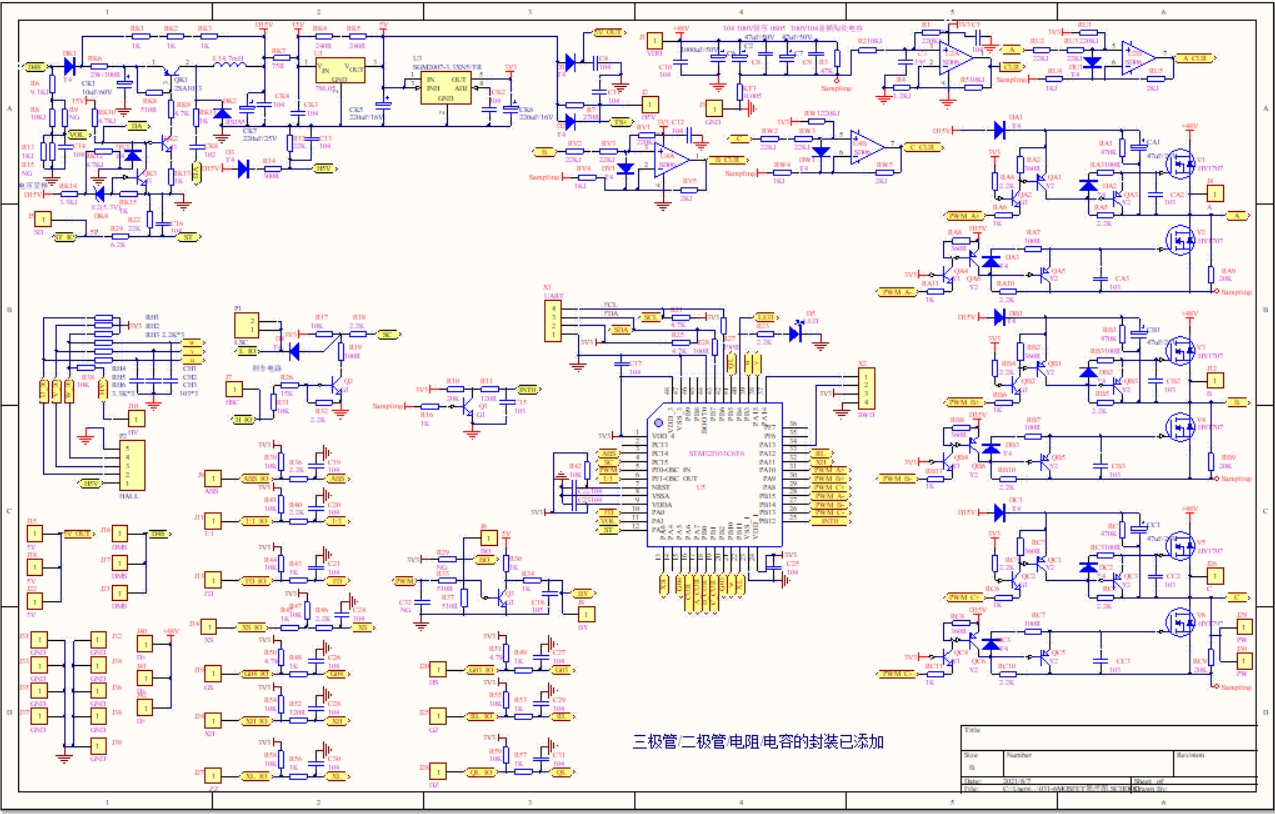

先看整体架构，主控用的是STM32F407的ADC+DMA组合拳。这配置对多通道采样简直天选，12位精度ADC配合DMA搬运数据，不用CPU亲自下场搬砖。看看这初始化代码：

void ADC1_DMA_Init(void)
{
    __HAL_RCC_ADC1_CLK_ENABLE();
    hadc1.Instance = ADC1;
    hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    hadc1.Init.ScanConvMode = ENABLE;  // 多通道扫描模式
    hadc1.Init.ContinuousConvMode = ENABLE; // 连续转换
    hadc1.Init.DiscontinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
    HAL_ADC_Init(&hadc1);

    // DMA配置
    hdma_adc1.Instance = DMA2_Stream0;
    hdma_adc1.Init.Channel = DMA_CHANNEL_0;
    hdma_adc1.Init.Direction = DMA_PERIPH_TO_MEMORY;
    hdma_adc1.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_adc1.Init.MemInc = DMA_MINC_ENABLE;  // 内存地址自增
    hdma_adc1.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;
    hdma_adc1.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
    HAL_DMA_Init(&hdma_adc1);

    __HAL_LINKDMA(&hadc1, DMA_Handle, hdma_adc1);
    HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_buffer, ADC_CHANNEL_COUNT);
}

这代码有两点值得说：一是DMA配置里MemInc开启，自动把ADC数据存到数组不同位置；二是直接HAL库走起，企业项目就这个好处——能用库绝对不造轮子，毕竟稳定性第一。

任务调度这块，uCOS-III玩得贼溜。把电池监控拆成三个任务：

高优先级的紧急故障检测（比如过压/过温）
中优先级的均衡控制
低优先级的通信任务

看看任务创建代码：

void TaskCreate(void)
{
    OSTaskCreate(&Task_FaultCheck_TCB,
                "Fault Check",
                Task_FaultCheck,
                0,
                FAULT_CHECK_PRIO,
                Task_FaultCheckStk,
                TASK_FAULT_CHECK_STK_SIZE/10,
                TASK_FAULT_CHECK_STK_SIZE,
                0,
                0,
                0,
                OS_OPT_TASK_STK_CHK | OS_OPT_TASK_STK_CLR,
                &err);

    // 其他任务类似...
}

这里优先级数值越小越高，FAULT_CHECK_PRIO设的是2，比后面任务都高。堆栈大小TASK_FAULT_CHECK_STK_SIZE定义成1024，uCOS的堆栈检测功能也开了，防止跑着跑着堆栈溢出翻车。

通信协议用了自定义的轻量级帧结构，帧头+命令字+数据+CRC16。重点看CRC校验部分：

uint16_t Calc_CRC16(uint8_t *data, uint8_t len)
{
    uint16_t crc = 0xFFFF;
    while(len--)
    {
        crc ^= *data++;
        for(int i=0; i<8; i++)
        {
            if(crc & 0x0001)
                crc = (crc >> 1) ^ 0xA001;
            else
                crc >>= 1;
        }
    }
    return (crc << 8) | (crc >> 8); // 大小端转换
}

这个CRC16_Modbus的实现用查表法更高效，但项目里选择了直接计算，估计是为了节省ROM空间。注意最后的大小端转换，很多新手会栽在这个坑里。

安全机制方面，除了硬件看门狗，层面还有双重保护。比如电压检测函数：

uint8_t Check_Cell_Voltage(void)
{
    static uint8_t error_count = 0;
    float max_voltage = Get_Max_Cell_Voltage();

    if(max_voltage > CELL_OVER_VOLTAGE_THRESHOLD)
    {
        error_count++;
        if(error_count > 3)  // 连续3次超标才触发
        {
            Fault_Shutdown();
            return FAULT;
        }
    }
    else
    {
        error_count = 0;
    }
    return NORMAL;
}

这里用静态变量做错误计数，避免偶发干扰误触发。阈值比较也不是直接判断，而是引入滞回比较，比如过压恢复点会比触发点低50mV，防止在临界值反复跳变。

这套代码最让我惊喜的是均衡策略，不是无脑放电，而是根据SOC和温度动态调整。均衡触发时先开MOS，再通过PWM控制放电电流：

void Balance_Control(uint8_t cell_num)
{
    PWM_SetDuty(BALANCE_PWM_CH, 70); // 70%占空比
    HAL_GPIO_WritePin(BALANCE_MOS_GPIO, BALANCE_MOS_PIN, GPIO_PIN_SET);

    // 温度超过45度降频
    if(Get_Temperature() > 45)
    {
        PWM_SetFreq(BALANCE_PWM_CH, 1000); // 从2kHz降到1kHz
    }
}
