1.设备介绍

相控阵学习曲线陡峭，涉及多个技术和工程学科，包括微波射频电子、连续和离散时间信号处理、嵌入式系统、模拟至数字转换器和数字至模拟转换器、数字设计以及计算机网络。

商用相控阵系统通常为特定应用设计，如雷达探测或卫星通信，由于其工程中涉及的精确性和复杂性，这些系统的成本很高。这些商用相控阵系统通常不提供修改或实验的灵活性，使得学习者和研究人员难以探索基础概念和试验新想法。这在相控阵技术领域创造了一个创新和教育的障碍，本公司销售的X波段相控阵雷达产品专门针对相控阵教学和科研。

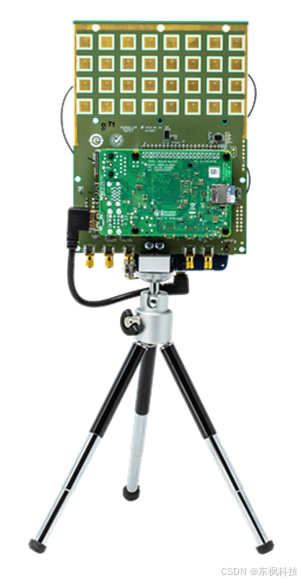

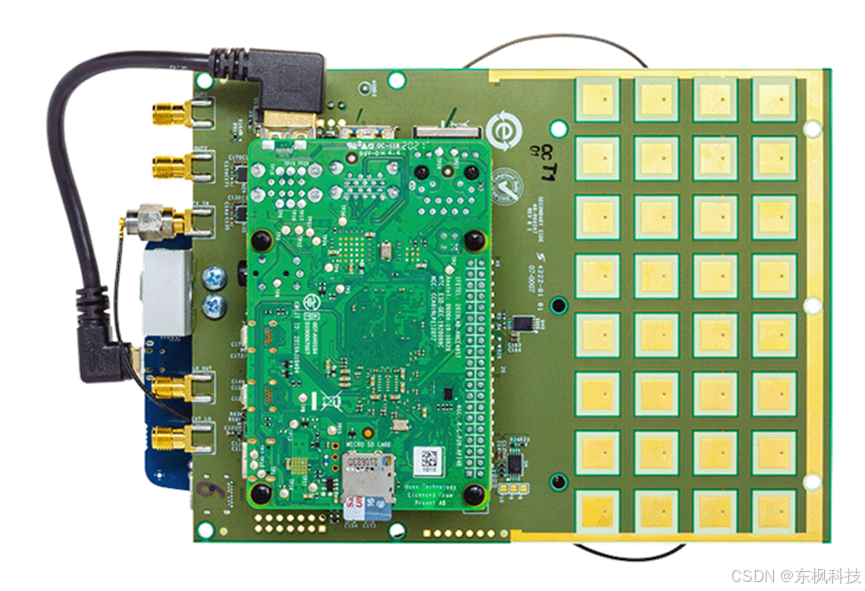

上图所示的产品是一个低成本、简化版的相控阵波束形成演示平台，提供了一种实用的方法来学习相控阵天线的原理和应用。这套完整的系统为概念验证或更复杂系统的调试提供了理想的工具。它提供了探索和理解高级概念的机会，如波束形成、波束转向、天线缺陷、频率调制连续波（FMCW）雷达和合成孔径成像。该设计包括射频组件、信号处理硬件，并含有一个板载的8元素线性阵列天线，工作频率从10.0 GHz到10.5 GHz（X波段）。这一频率范围允许使用常见的低成本运动传感器模块作为微波源。

该电路设计为直接安装在树莓派上，并使用PlutoSDR低成本软件定义无线电（SDR）模块来数字化中频（IF）输出。软件接口通过Linux工业输入/输出（IIO）框架提供，提供大量的调试和开发工具，并且支持跨平台应用编程接口（API），包括Python、GNU Radio和MATLAB的支持。

应用软件可以在树莓派上本地运行，也可以通过有线或无线网络连接远程运行。

如果你是一个初学者，请自行了解：树莓派，Pluto SDR等相关产品的概念。

2.设备清单

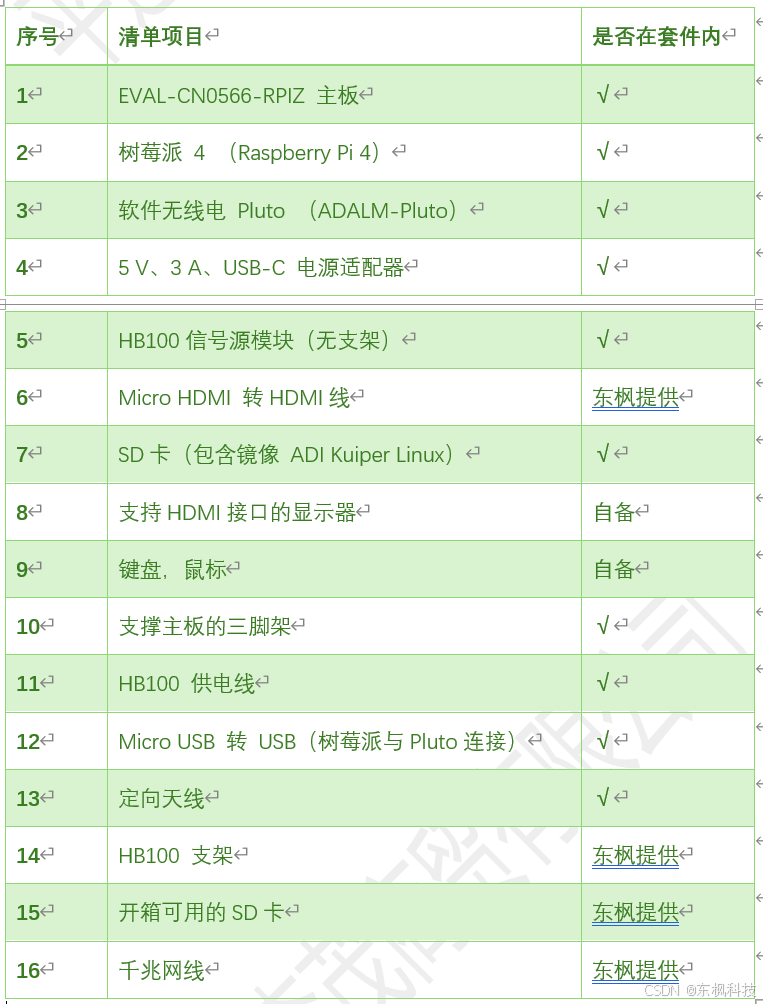

2.1. 开箱列表

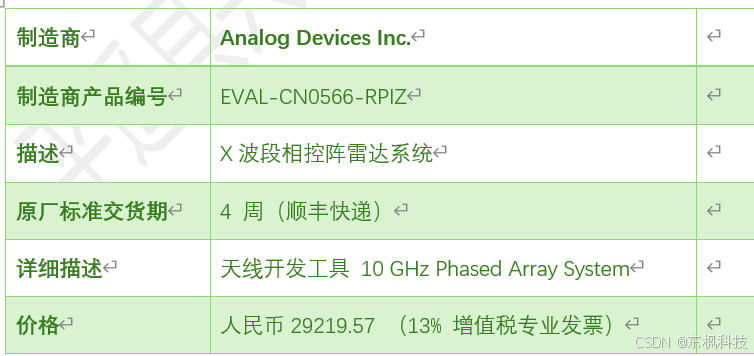

2.2. 商务描述

公司信息：
纳税人名称：平遥县兴森茂商贸有限公司，
纳税人识别号：91140728MA0H0L2K6J
地址：山西省晋中市平遥县顺城路南康宁苑小区西106号
联系电话：0354－5620921
开户行：中国工商银行股份有限公司平遥支行
账号:0508014409201813389

爱企查：https://aiqicha.baidu.com/company_detail_14833972276874

3. 技术参数

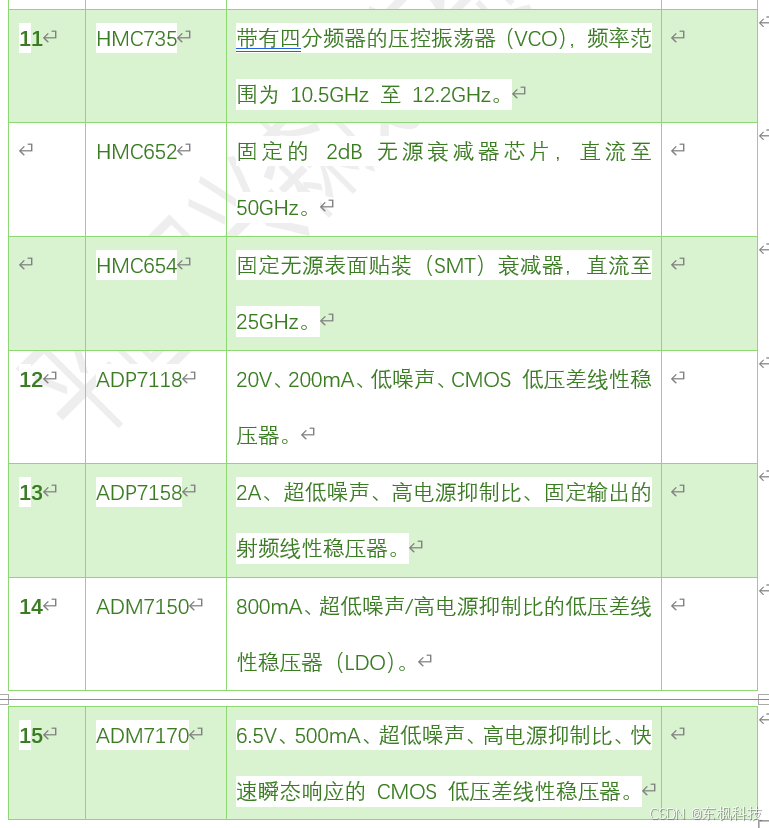

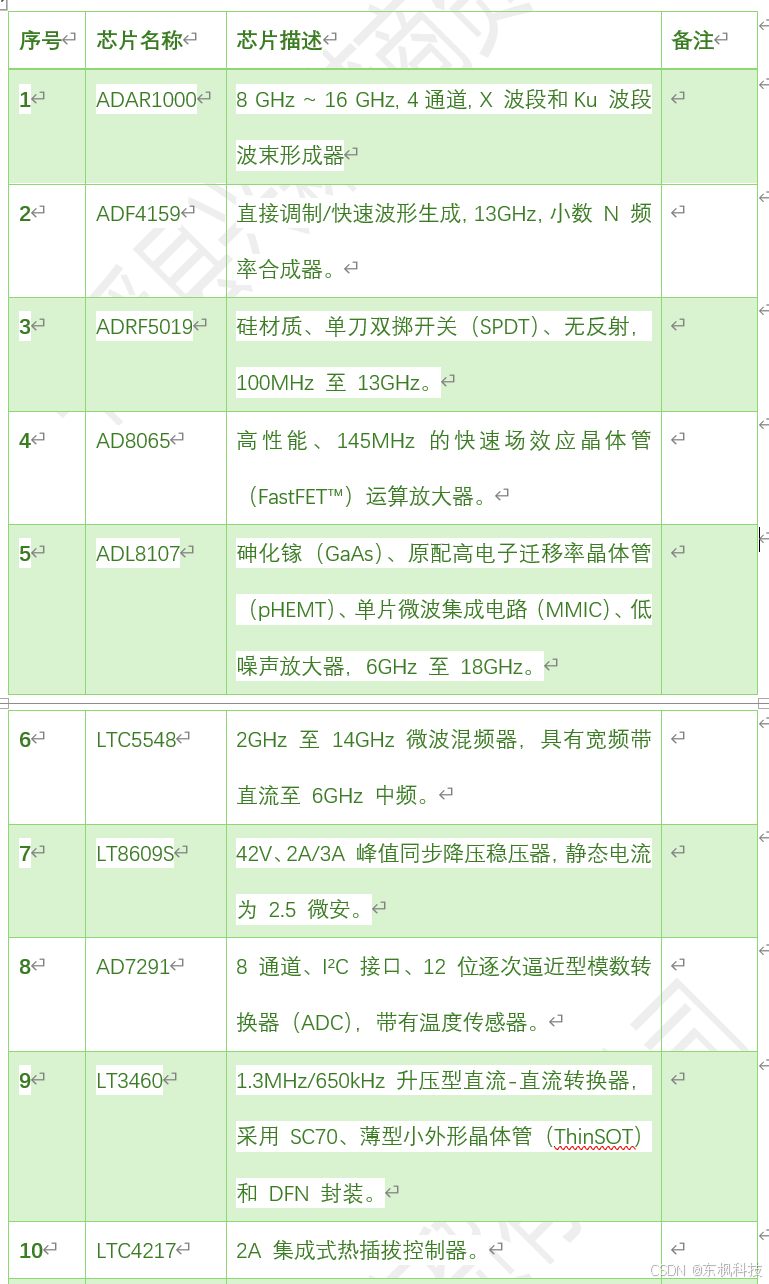

3.1. 开发板核心芯片

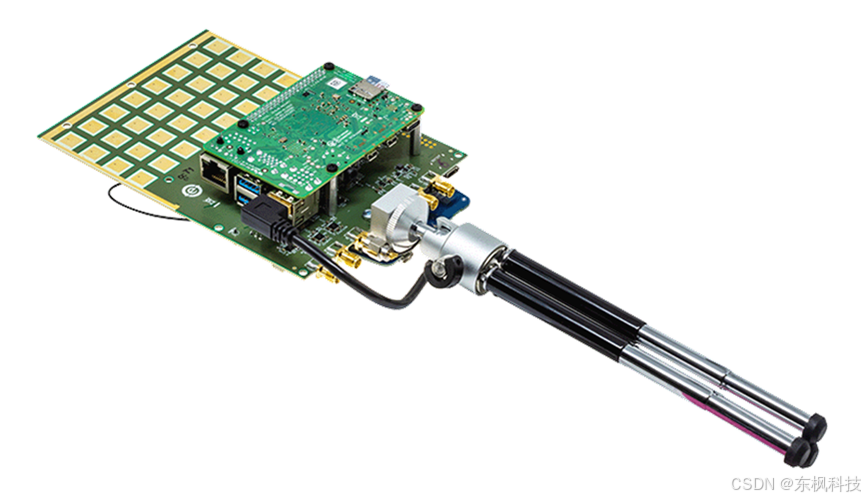

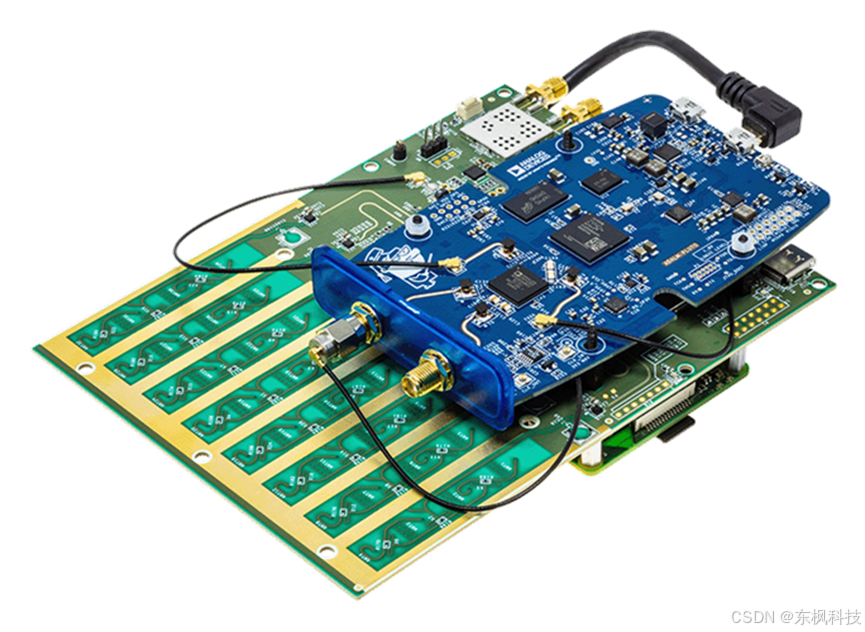

3.2. 开发主板照片

3.3. 硬件设计文件

本产品将会提供开发板得硬件设计文件：
 原理图（Schematic）
 物料清单（BOM）
 Gerber 文件
 装配文件（Assembly）
 布局文件（Layout）

3.4. 技术指标

 10 GHz 至 10.5 GHZ 波束控制平台
 360 度相移，分辨率为 2.8 度
 31 dB 幅度调谐范围，0.5 dB 分辨率。
 8 单元线性阵列天线
 使用 PlutoSDR 进行数字化
 直接在 Raspberry Pi 上运行

3.5. 技术支持

产品提供如下的技术支持：
 系统搭建，提供安装好软件的SD卡。
 HB100 支架打印
 技术咨询

4. 案例

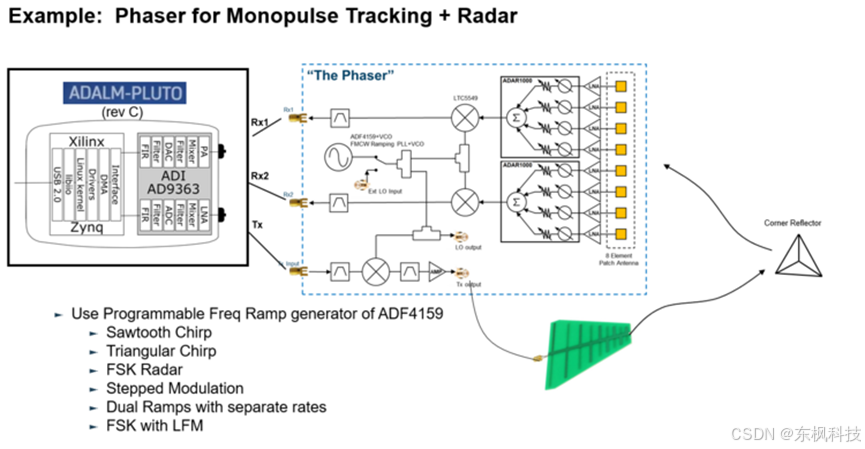

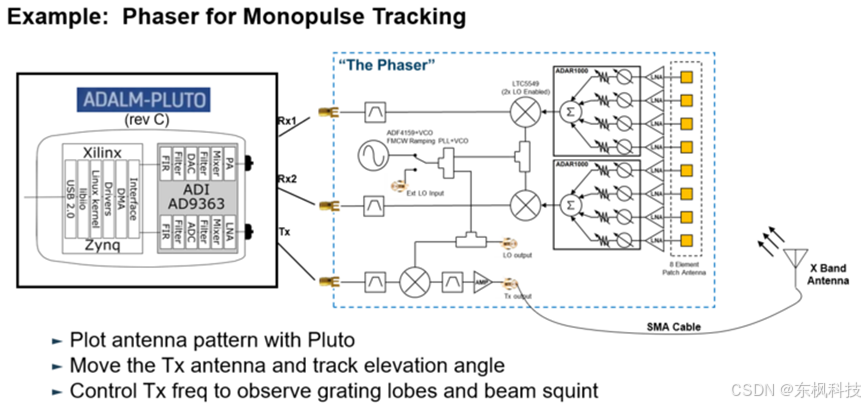

4.1. 用于单脉冲跟踪的相控阵+雷达

4.2. 用于单脉冲跟踪的相控阵

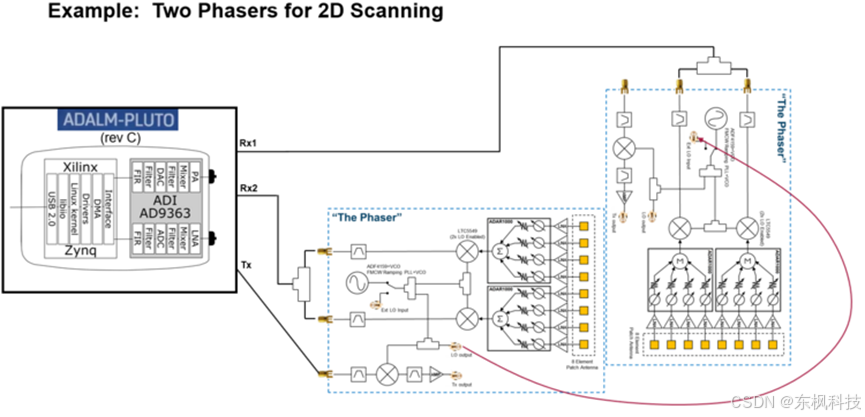

4.3. 两台相控阵用于 2D 扫描

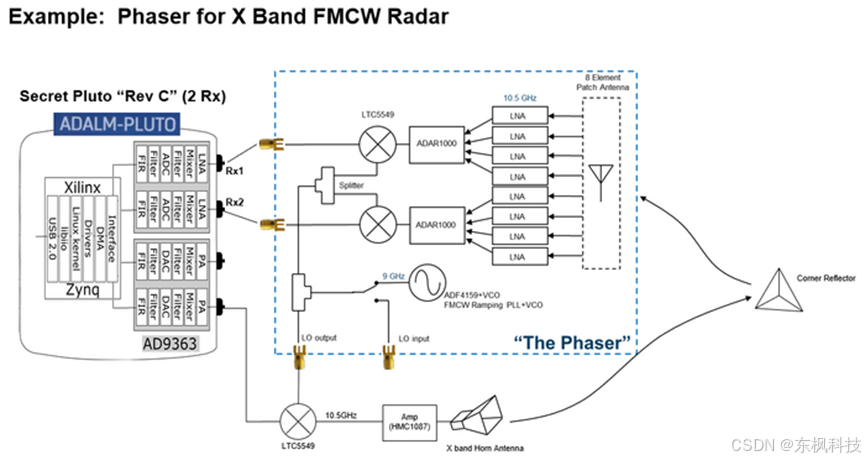

4.4. X波段 FMCW 雷达
