外部中断的使用





一，项目目的

该项目打算利用外部中断，来控制一盏小灯打断另一盏持续闪烁的小灯。





二，新建工程进行初始化配置

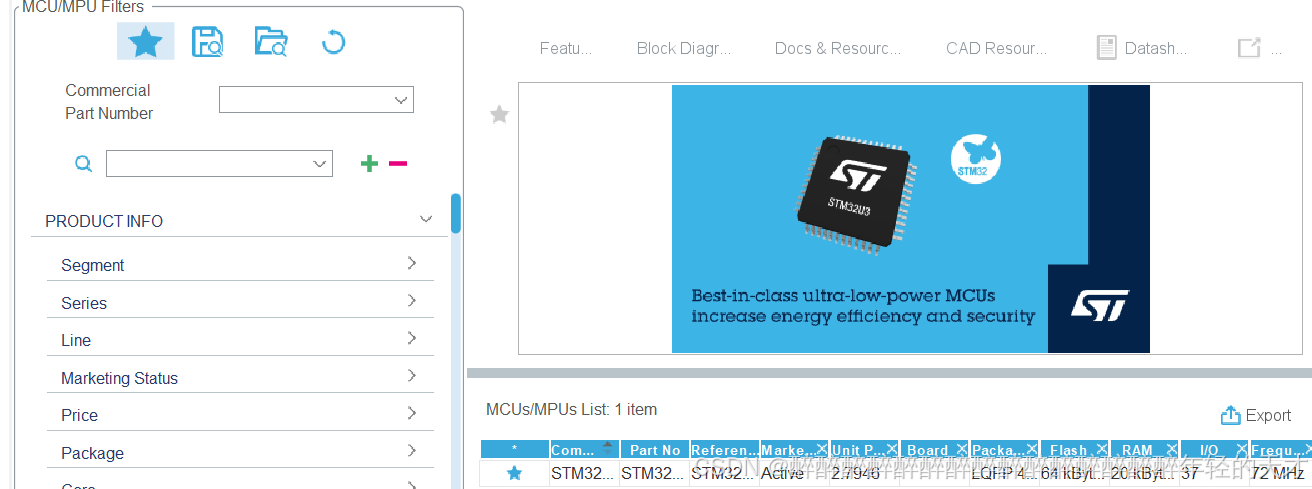

点击蓝色星星选择我们收藏的STM32F103C8T6型号芯片

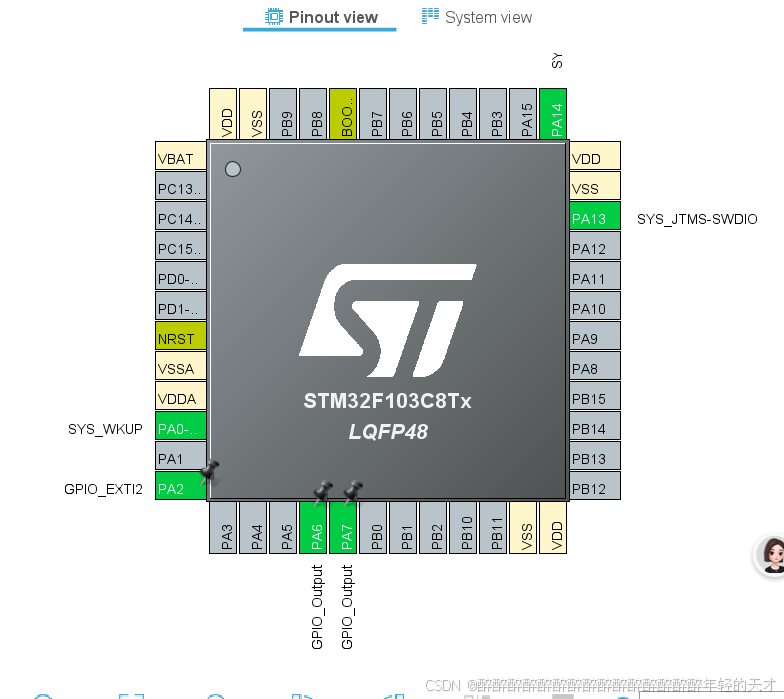

将引脚配置如下，PA7和PA6是LED小灯的输出引脚，配置为GPIO_Output输出模式，PA2为按键引脚，设置为GPIO_EXTI2外部中断事件线2。

点击左边GPIO，为选中的引脚配置具体的模式及参数

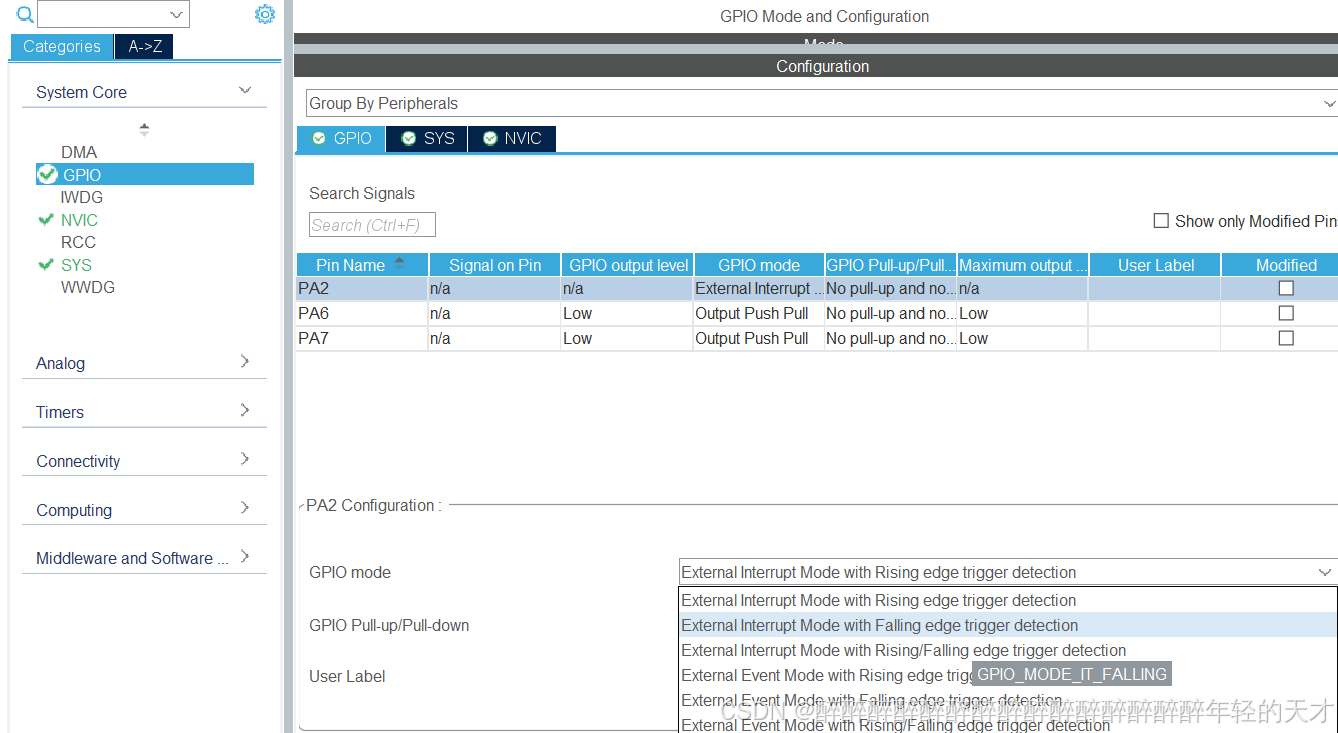

如图可以看到，我们选择PA2为EXTI2，所以这里出现了关于外部中断的配置，模式配置从上到下分别为，上升沿触发中断，下降沿触发中断，上升沿和下降沿都触发中断，在我们小学二年级就学过，当我们按下按键时，会给单片机输入一个低电平，所以当然我们这里需要将外部中断设置为下降沿触发。

对于PA7和PA6的引脚配置保持不变。

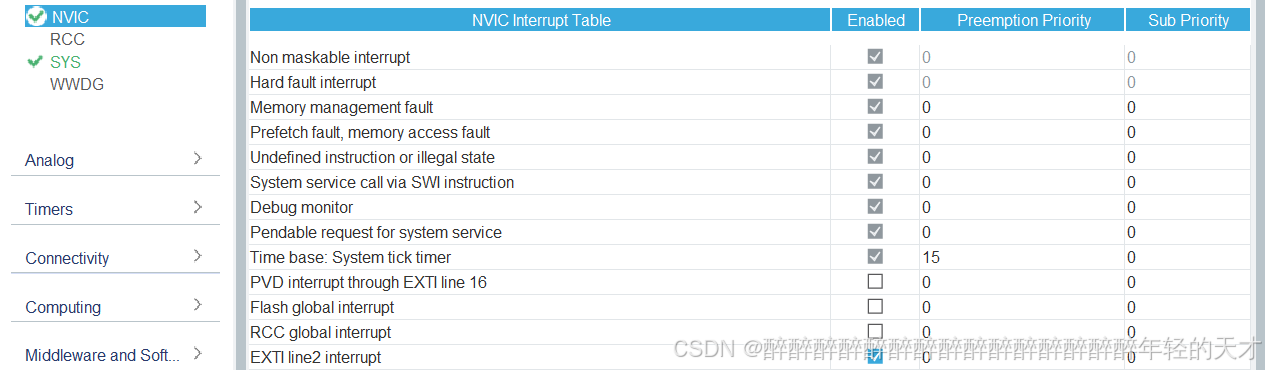

之后点击NVIC对外部中断线2进行优先级配置，将底下的EXTI line2选项勾选

最后使用快捷键Ctrl+S保存设置等待自动初始化代码即可。





三，代码部分实现基本功能

1，实验思路

先初始化PA7上的小灯，使其以1000ms的速率持续闪烁，之后通过判断位于PA2引脚上的按键电平来点亮PA6上的小灯，期间PA7上的小灯不再按照正常顺序闪烁，而是直接熄灭。这便需要运用到外部中断，当按键按下时跳出PA7小灯的循环闪烁程序，直接执行点亮PA6小灯的代码。

2，代码部分

每隔1000ms翻转一次PA7小灯电平

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, GPIO_PIN_SET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, GPIO_PIN_RESET);
HAL_Delay(1000);

找到STM32CubeIDE为我们生成的中断服务程序，双击stm32f1××_it.c文件进入中断程序代码的执行文档

找到右边大纲最后一个EXTI2_IRQHandler(void)，这就是软件为我们生成的执行EXTI2事件线的中断服务程序，没有大纲的话，直接下滑也可以找到这个函数，我们就要在这里书写我们的中断程序。

之后在EXTI2_IRQHandler(void)函数里，写以下代码

HAL_Delay(10);
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_2) == GPIO_PIN_RESET)
{
HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_6);
}

通过读取按键按下的低电平来翻转PA6LED灯的电平实现亮灭。

3，注意事项

但需要注意的是，由于在中断服务程序里加入了延时函数进行对按键的软件消抖，但延时函数的优先级要比中断服务程序低，为了使延时函数生效，所以需要更改优先级。

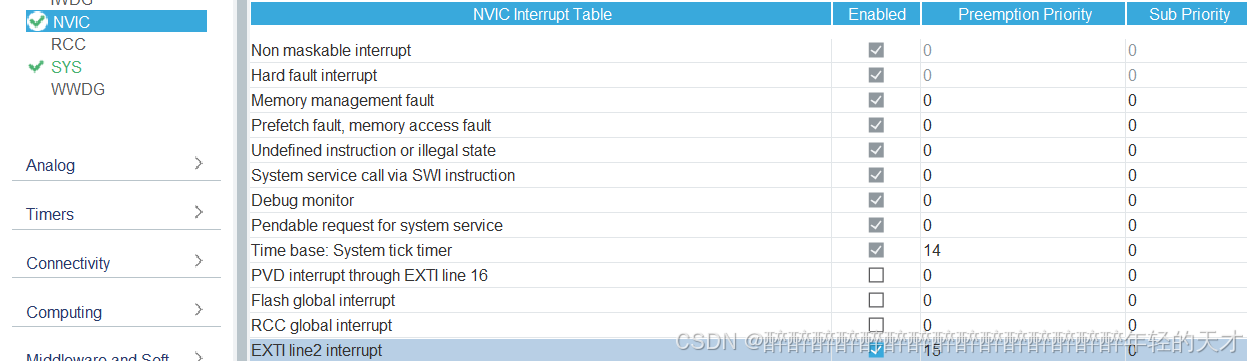

我们来到之前勾选EXTI line2的位置，将他的优先级改的比Time base要低即可。





四，实验现象分析

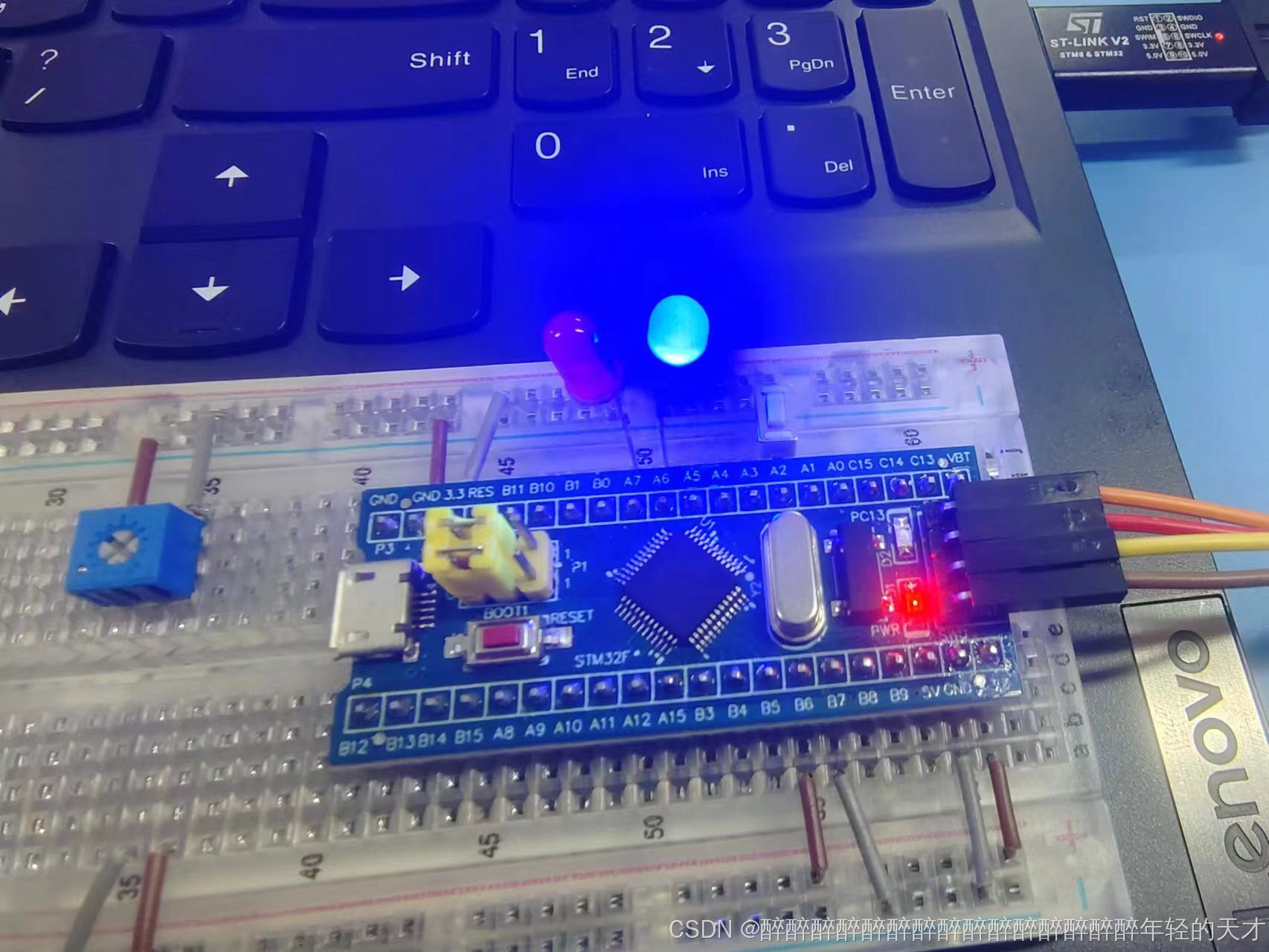

现象可以看出，当按下按键时，位于PA7的红灯不再闪烁，位于PA6的蓝灯常亮，符合实验预期。





五，实验小结

本项目使用了外部中断，并对优先级也进行了配置，代码依旧是非常简单的点灯，只是将对于PA6的翻转电平部分放入了中断服务程序中，利用按下按键触发低电平执行中断服务程序达到给PA6翻转电平并阻止PA7小灯闪烁的的目的。通过这个小项目，希望大家可以学会利用STM32CubeIDE来进行对外部中断及优先级的初始化。需要学习的还有很多，小项目也有很多需要改进的部分，希望以后可以写出更加厉害的代码，也能写出更好的文章！！！
