在电源管理领域，寻找高性能且成本低廉的解决方案一直是工程师们追求的目标。U3012，这款由绍兴芯谷科技有限公司推出的高精度低成本电源开关电路，无疑是该领域的一颗新星。本文将深入剖析U3012的特性、应用及其典型工作原理。

一、芯片概述

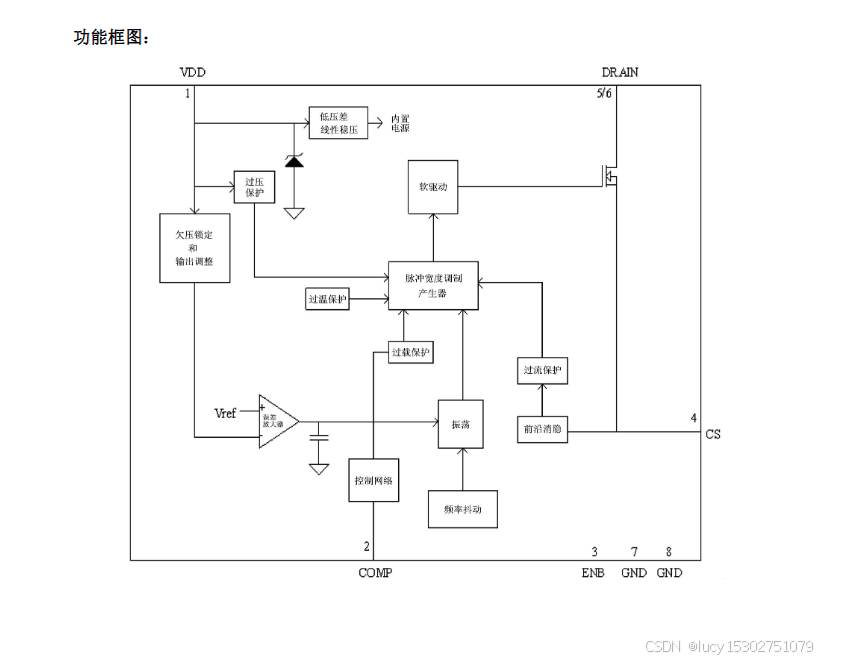

U3012是一款专为非隔离降压型和反激式应用设计的高性能、高精度、低成本PWM电源开关电路。它内部集成了一个电流模式PWM控制器、高压功率MOSFET以及误差放大器，采用SOP8/DIP8封装形式，具有外围元器件数量少、成本低的优势，同时在全电压交流输入范围内能通过内部精密电阻分压和误差放大器精确的参考电压使输出电压稳定在12V。

二、主要特点

1. 成本与元器件优势 ：在降压应用中，U3012以其低成本和少外围元器件的特点脱颖而出，大大简化了电路设计，降低了整体成本。

2. 控制模式与效率提升 ：采用电流模式控制，具备良好的动态响应多模式控制特性。为提高效率，芯片运用了降频和突发模式控制的固定最大开关频率振荡器，同时引入频率抖动技术和软驱动设计，优化了EMI性能。

3. 完善的保护功能 ：内置电上软启动控制和带自动重启的多种保护功能，包括逐周期限流、过载保护、输出短路保护、片上过温保护、VDD过压保护和欠压锁定等，确保电源系统的高可靠性。

4. 封装形式 ：提供DIP8和SOP8两种封装形式，满足不同应用场景的需求。

5.

三、电特性分析

在25℃环境温度下，VDD=16V时，U3012展现出一系列关键电特性：

1. 电源电压（VDD）部分 ：待机电流在VDD=UVLO(off)-1V时为3-10µA；工作电流在CS=0V, VDD=12V时为0.9-1.5mA，当CL=0.5nF时为1.2-1.7mA。VDD进入欠压锁定电压为6.0-8.0V，退出欠压锁定电压为12.5-14.5V，过压保护阈值电压为23-27V。

2. 电流检测输入部分 ：LEB时间为200ns，过流阈值电压为890-960mV，OCP传播延迟为100ns，输入阻抗为50Kohm。

3. 频率部分 ：IC最大频率为27-33kHz，频率抖动范围±7抖%，动频率60Hz，突发模式开关频率20kHz。

4. PWM部分 ：最大占空比50%，进入节能模式阈值电压1.65V，退出突发模式阈值电压0.7V，进入突发模式阈值电压0.6V。

5. 误差放大器部分 ：误差放大器直流增益70dB，跨导110µs。

6. 保护部分 ：过载保护时Comp脚电压3.6V，过载去抖动时间为110-126ms（频率=30kHz），退出过温保护温度点105℃，进入过温保护温度点135℃。

7. 功率MOSFET部分 ：MOSFET源漏击穿电压200V，导通电阻1.76Ω。

四、典型应用电路

U3012的典型应用电路简洁高效，以降压应用为例，其外围元器件主要包括输入滤波电容、输出滤波电容、电感、反馈电阻等。芯片通过内部的误差放大器和PWM控制器，根据反馈的输出电压信号调整占空比，实现稳定的12V输出。这种简洁的电路设计不仅降低了成本，还提高了系统的可靠性和稳定性。

##五、总结

U3012凭借其高精度、低成本、外围元器件少、多种保护功能以及良好的EMI性能，在低功耗AC/DC离线开关电源、电器以及替换线性稳压器/RCC变换器等应用领域具有广阔前景。对于追求高效、稳定且经济的电源解决方案的工程师来说，U3012无疑是一个值得深入研究和应用的优秀选择。
