一.SPI通信的特点

SPI是全双工，同步，串行通讯

二.SPI协议

1. SPI物理层（物理层负责数据的物理传输）

2. SPI协议层（协议层负责数据传输的规则和标准）

一.SPI通信的特点

SPI是全双工，同步，串行通讯

全双工：同时收发数据（半双工是分时收发数据）
同步：多任务全部执行完成才结束（异步为可以同时执行完成多个任务，不需要等待其他任务结束）
串行：对于一个字节数据，分八次由低位到高位一次一次传输（对于异步，同样一个字节，可以由多条数据线一次传输）

串行和并行通常在选择上，企业应用更偏向串行。并行在传输速度上更快，但是多个数据线在传输上会造成干扰，影响数据准确性，而串行只有一个数据线，可以保证数据传输准确，现在串行在传输速度上已经发展成为高速串行，更为符合实际用途，所以现在串行更为普遍，SPI广泛应用在ADC，LCD等设备与MCU之间。

二.SPI协议

1. SPI物理层（物理层负责数据的物理传输）

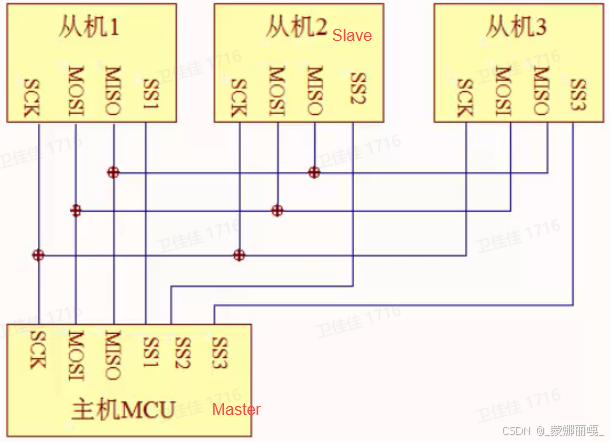

SPI接口采用主从模式架构：支持一主一从和一主多从模式，但是不支持多主模式。

STM32和GD32在SPI物理层上一致，图1为STM32的SPI架构，图2为GD32的SPI架构

图1：

图2：

SCK/SCLK：时钟信号，由主机产生并控制
MOSI：Master output Slave input，主数据输出，从数据输入
MISO：主数据输入，从数据输出
SS/NSS：从机片选使能信号，主机SPI通讯

2. SPI协议层（协议层负责数据传输的规则和标准）

SPI协议定义通讯的起始和停止信号，数据有效性，时钟同步

起始和停止信号：NSS/SS置低开始，置高结束，除此之外，拉低片选哪个从机通信。
数据有效性：在NSS拉低之后，在SCK的上升沿时MISO和MOSI进行数据准备, SCK的下降沿时读取MISO和MOSI上的数据。在NSS为高时,MISO和MOSI上的数据无效。
时钟同步：需要SCK时钟信号严格同步。

STM32的采样

（奇数/偶数边沿采集配置）（见下图）

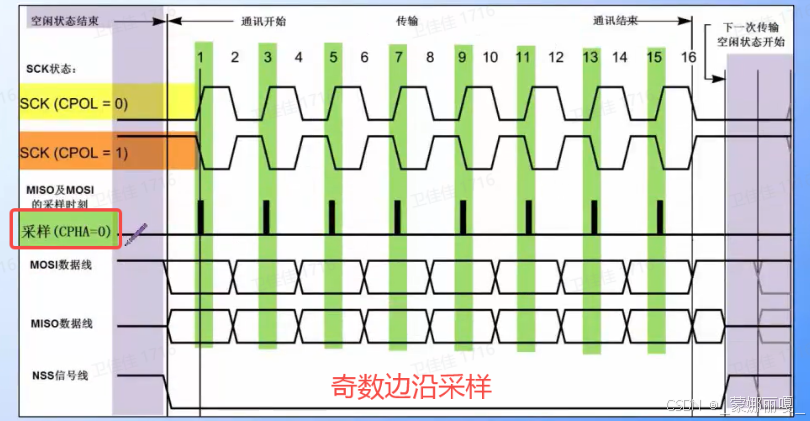

CPHA=0，奇数边沿采样

CPHA=1，偶数边沿采样

GD32采样

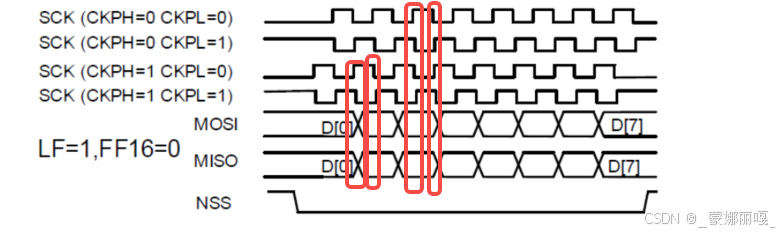

CKPH=0，奇数边沿采样

CKPH=1，偶数边沿采样

三.SPI结构框图

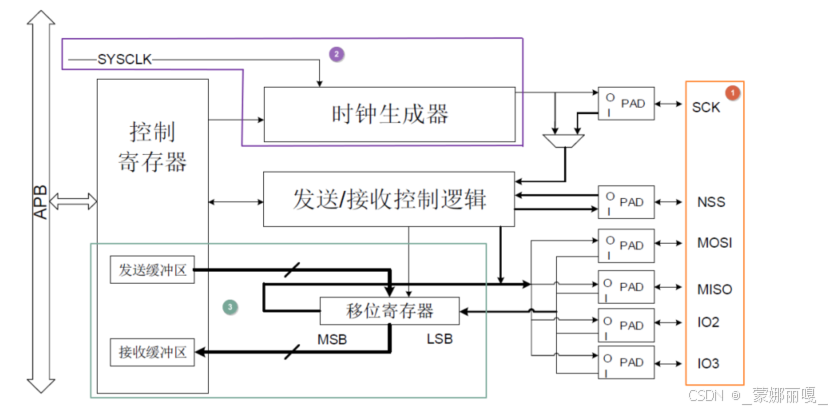

STM32外设结构：

GD32结构：

四.使用注意事项

(1) 在切换SPI时钟前要关闭SPI,切换完成后再使能SPI。
(2) 在采用SPI发送数据时,发送buf空标志TBE置位,并不代表数教据发送完成,仅代表数据从发
送数据寄存器移到发送移位寄存器中,如果通过查询TBE标志来拉高CS片选,由于GD32系列MCU代码执行效率较高,当发送速率较低时可能会出现当TBE置位时,拉高CS片选,此时数据还未完成发送,造成从机接受数据出错。可以通过查询接收数据寄存器非空RBNE和TRANS标志位来判断数据发送完成,然后再拉高CS片选。
(3) SPI的MISO管脚需配置为浮空输入模式,否则有可能数据按收异常

五.软件配置

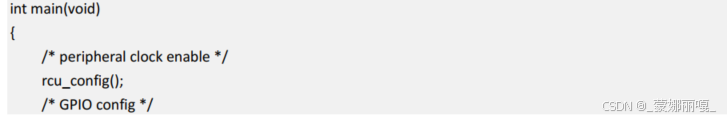

配置步骤：

1.配置时钟

STM32： RCC_APBxPeriphClockCmd

GD32： RCU_periph_clock_enable

2.GPIO引脚配置

STM32:

#define FLASH_SPIx                      SPI1
#define FLASH_SPI_APBxClock_FUN         RCC_APB2PeriphClockCmd
#define FLASH_SPI_CLK                   RCC_APB2Periph_SPI1

//CS(NSS)
#define FLASH_SPI_CS_APBxClock_FUN      RCC_APB2PeriphClockCmd
#define FLASH_SPI_CS_CLK                RCC_APB2Periph_GPIOB
#define FLASH_SPI_CS_PORT               GPIOB
#define FLASH_SPI_CS_PIN                GPIO_Pin_6

//SCK
#define FLASH_SPI_SCK_APBxClock_FUN     RCC_APB2PeriphClockCmd
#define FLASH_SPI_SCK_CLK               RCC_APB2Periph_GPIOA
#define FLASH_SPI_SCK_PORT              GPIOA
#define FLASH_SPI_SCK_PIN               GPIO_Pin_5

//MOSI
#define FLASH_SPI_MOSI_APBxClock_FUN    RCC_APB2PeriphClockCmd
#define FLASH_SPI_MOSI_CLK              RCC_APB2Periph_GPIOA
#define FLASH_SPI_MOSI_PORT             GPIOA
#define FLASH_SPI_MOSI_PIN              GPIO_Pin_7

#define FLASH_SPI_CS_LOW() GPIO_ResetBits( FLASH_SPI_CS_PORT, FLASH_SPI_CS_PIN )
#define FLASH_SPI_CS_HIGH() GPIO_SetBits( FLASH_SPI_CS_PORT, FLASH_SPI_CS_PIN )

#define Dummy_Byte 0xFF

void SPI_FLASH_Init(void)
{
 SPI_InitTypeDef SPI_InitStructure;
 GPIO_InitTypeDef GPIO_InitStructure;

 FLASH_SPI_APBxClock_FUN ( FLASH_SPI_CLK, ENABLE );

 FLASH_SPI_CS_APBxClock_FUN ( FLASH_SPI_CS_CLK|FLASH_SPI_SCK_CLK|FLASH_SPI_MOSI_PIN, ENABLE );


 GPIO_InitStructure.GPIO_Pin = FLASH_SPI_CS_PIN;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_Init(FLASH_SPI_CS_PORT, &GPIO_InitStructure);

 /*  SCK */
 GPIO_InitStructure.GPIO_Pin = FLASH_SPI_SCK_PIN;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
 GPIO_Init(FLASH_SPI_SCK_PORT, &GPIO_InitStructure);
 /* MISO */
// GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MISO_PIN;
// GPIO_Init(FLASH_SPI_MISO_PORT, &GPIO_InitStructure);

 /* MOSI  */
 GPIO_InitStructure.GPIO_Pin = FLASH_SPI_MOSI_PIN;
 GPIO_Init(FLASH_SPI_MOSI_PORT, &GPIO_InitStructure);

 /*CS */
 FLASH_SPI_CS_HIGH();

GD32:

void gpio_config(void)
{
#if defined GD32F10X_HD || GD32F30X_HD || GD32F20X_CL || GD32E10X
/* SPI0 GPIO config:SCK/PA5, MISO/PA6, MOSI/PA7 */
gpio_init(GPIOA, GPIO_MODE_AF_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_5 | GPIO_PIN_7);
gpio_init(GPIOA, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_50MHZ, GPIO_PIN_6);
/* PA3 as NSS */
gpio_init(GPIOA, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_3);
#elif defined GD32F1X0 || GD32F4XX || GD32F3X0 || GD32E23X
#if defined GD32F1X0 || GD32F3X0 || GD32E23X
/* SPI0 GPIO config: SCK/PA5, MISO/PA6, MOSI/PA7 */
gpio_af_set(GPIOA, GPIO_AF_0, GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7);
#elif defined GD32F4XX
gpio_af_set(GPIOA, GPIO_AF_5, GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7);
#endif
gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7);
gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7);
gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_3);
gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_3);
#endif
SET_SPI0_NSS_HIGH
}

3.SPI外设配置

STM32:

SPI_InitStructure.SPI_Direction = SPI_Direction_1Line_Tx;
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CRCPolynomial = 7;
SPI_Init(FLASH_SPIx, &SPI_InitStructure);

/* SPI */
SPI_Cmd(FLASH_SPIx, ENABLE);

GD32:
