STM32F4串口数据乱码与定时器定时不准确解决策略

说明

本人为在校学生，在学习过程中，难免有错误之处，望有缘看到的朋友指出，我当感激不尽，也会及时更改。本篇文章，只为做一个简单的记录，作为学习过程中的一点回忆
此类问题，大多出现在自己新建的工程里，如果直接拿别人能用的工程，此类问题基本是不会出现的，除非别人的板子使用的晶振和自己的不同。
在此感谢信盈达欧工的帮助，才让我解决了此类问题。

硬件准备

1. STM32F4核心板
2. ST-Link或J-Link等下载设备
3. 串口转TTL模块

硬件接线

硬件接线部分，没有特别之处，能下载程序即可，串口接线也只要公地、TXRX交叉接线即可。

错误现象

1. 串口进行接收数据时，串口调试助手中显示的数据是乱码的
2. 用定时器做定时中断，定时器定出的时间误差很大

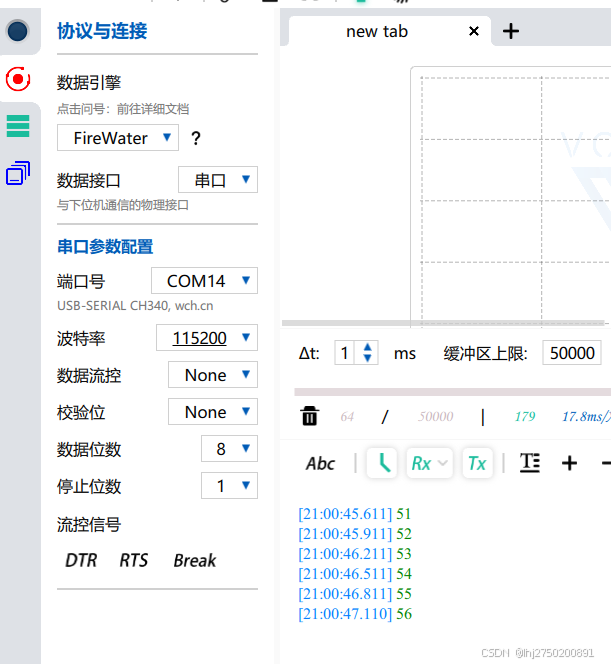

   从以上图片可以看出，我理想的是每300ms打印一次，但是串口助手中打印出来的大概是每2s打印一次，误差较大。但是定时器的配置是没有问题的（因为是从正确的代码中CV过来的）

解决策略

一、对于串口助手出现乱码

1. 检查波特率是否一致
2. 检查串口配置
3. 有必要的话可以检查对应文件的编码格式
4. 以上都没有问题的情况下，需要用户检查自己工程的晶振频率是否正确，我自己的板子的晶振是8MHz，但是ST官方的固件库的默认晶振是25MHz，所以需要进行修改才可以

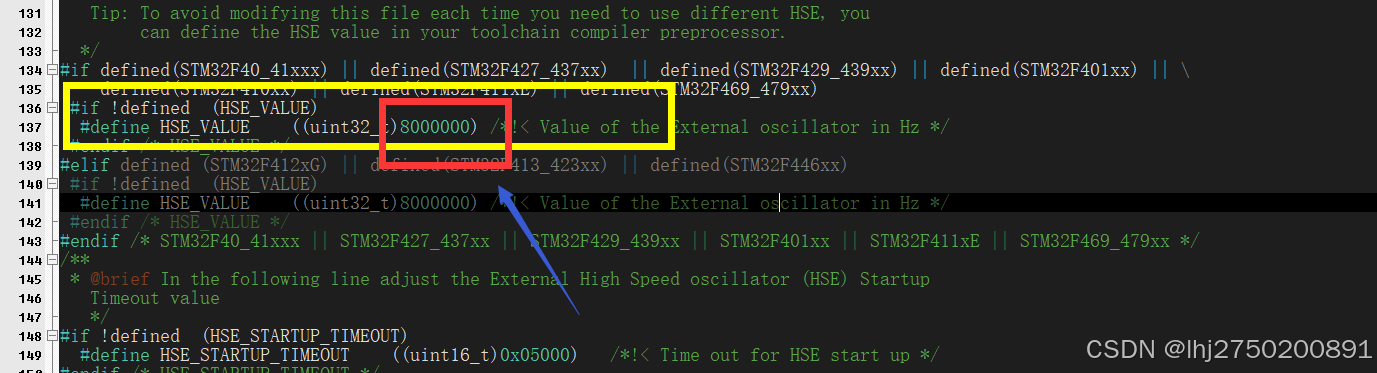

第一步 打开#include "stm32f4xx.h"
第二步 找到 HSE_VALUE 的宏定义，修改为自己的晶振的频率即可
完成以上步骤，我的串口输出才正常显示，希望可以帮到和我一样问题的朋友

二、 解决定时器定时误差较大策略

1. 检查定时器基础配置是否有误
2. 当自己的定时器的基础配置没有问题之后，如果定时器依然出现误差较大的情况，则继续修改

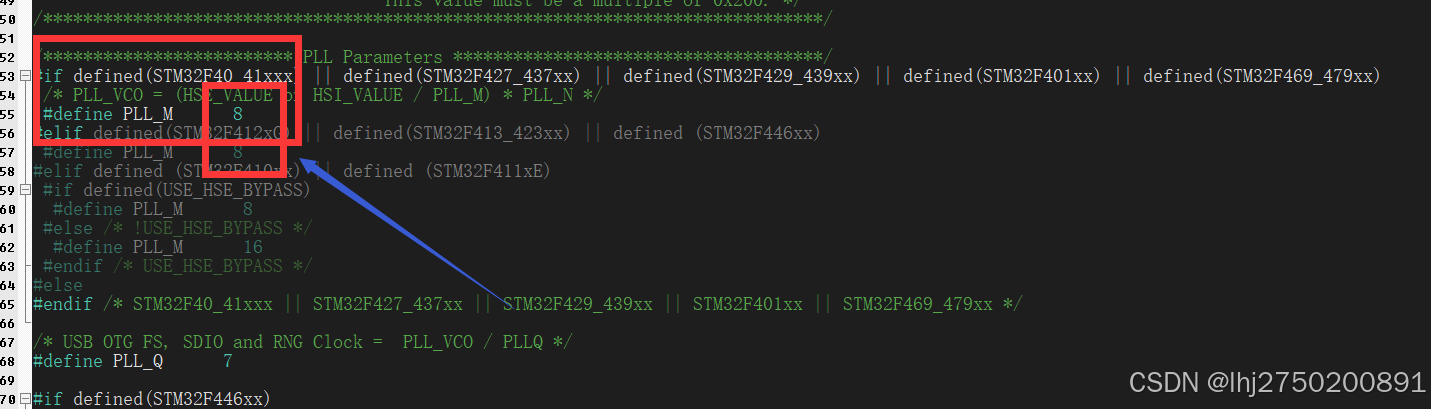

3. 第一步 打开 system_stm32f4xx.c
4. 第二步 找到PLL_M 的宏定义，修改为自己的晶振频率即可

   完成以上步骤，我的定时器的定时没有问题了。300ms打印一次，基本没有什么问题

   做个简单记录，希望帮助到和我有同样问题的朋友。
