说明

在使用正点原子的 MiniPro750 开发板时，想移植在CubeMX生成的项目上，虽然正点原子提供了HAL库下屏幕的驱动，但是正点原子也对HAL库进行了修改，所以不能无脑直接将屏幕驱动拷贝到MX生成的项目中去。我在移植过程中也发现了一些问题，特在此做以记录。

我在移植时参考了该文章“HAL库移植正点原子屏幕显示和触摸驱动_正点原子屏幕驱动-CSDN博客”，讲的很详细，只不过是博主是移植在了F407的芯片上，与H750芯片还是有很多区别的。该文章也在此文章的基础上进行H750移植总结（为避免该文章不能进行查看，我将文章进行了下载，链接放在了文章最下面）。建议在按照该文章进行移植后无法使用再查看该文章的问题总结。

延时问题

在参考文章中，博主重写了正点原子的us延时函数，重写的延时函数是不准确的，受制于芯片的频率，所以再次提供一个使用硬件定时器完成的us延时函数。

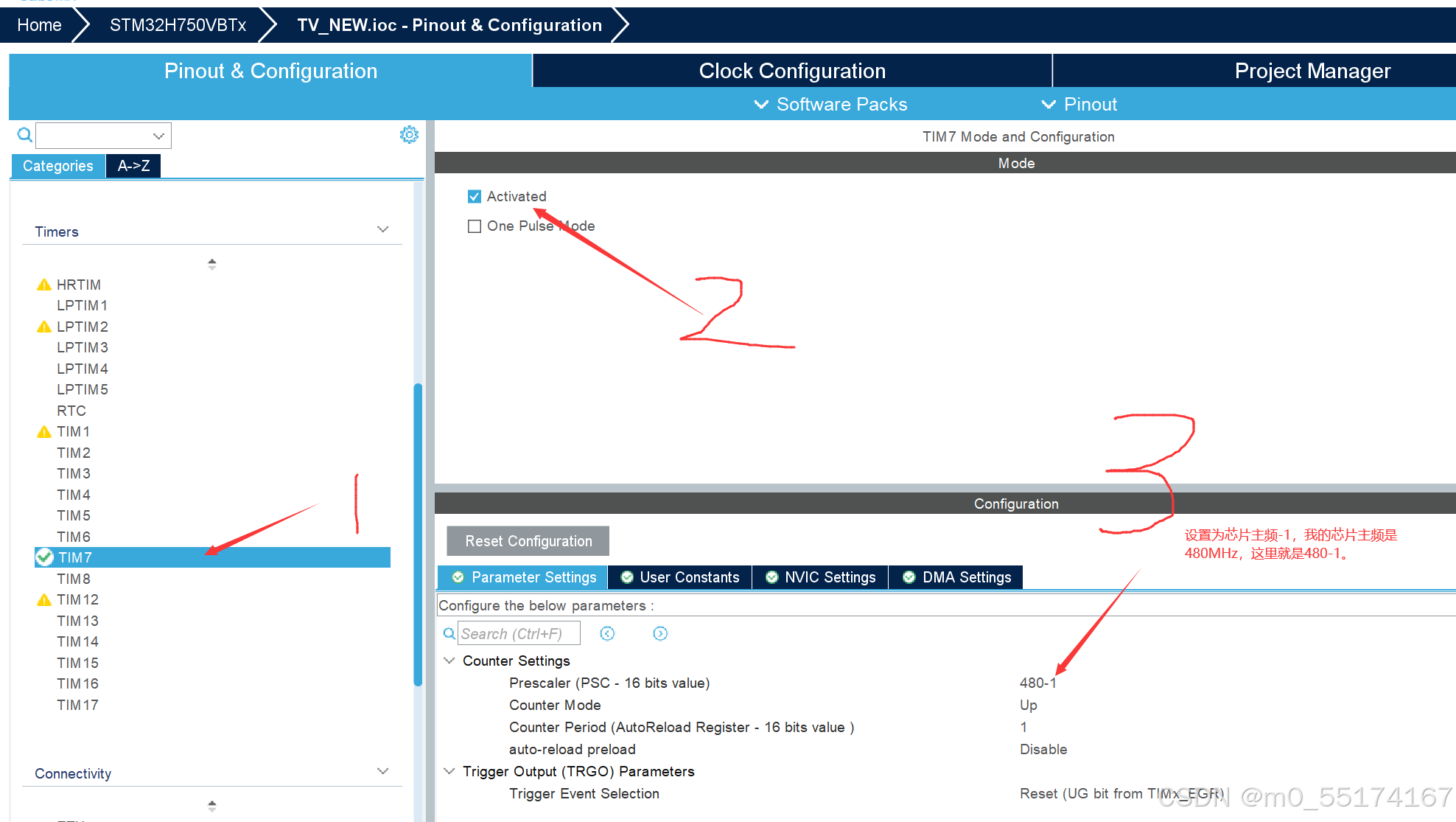

MX配置：

延时函数代码：

void delay_us(uint16_t nus)
{
		uint16_t differ = 65535-nus-5;

		HAL_TIM_Base_Start(&htim7);

	__HAL_TIM_SetCounter(&htim7,differ);

	while(differ<0xffff-5)
	{
		differ = __HAL_TIM_GetCounter(&htim7);
	}

	HAL_TIM_Base_Stop(&htim7);
}

记得更改对应的.h文件。

FMC/FSMC硬件配置

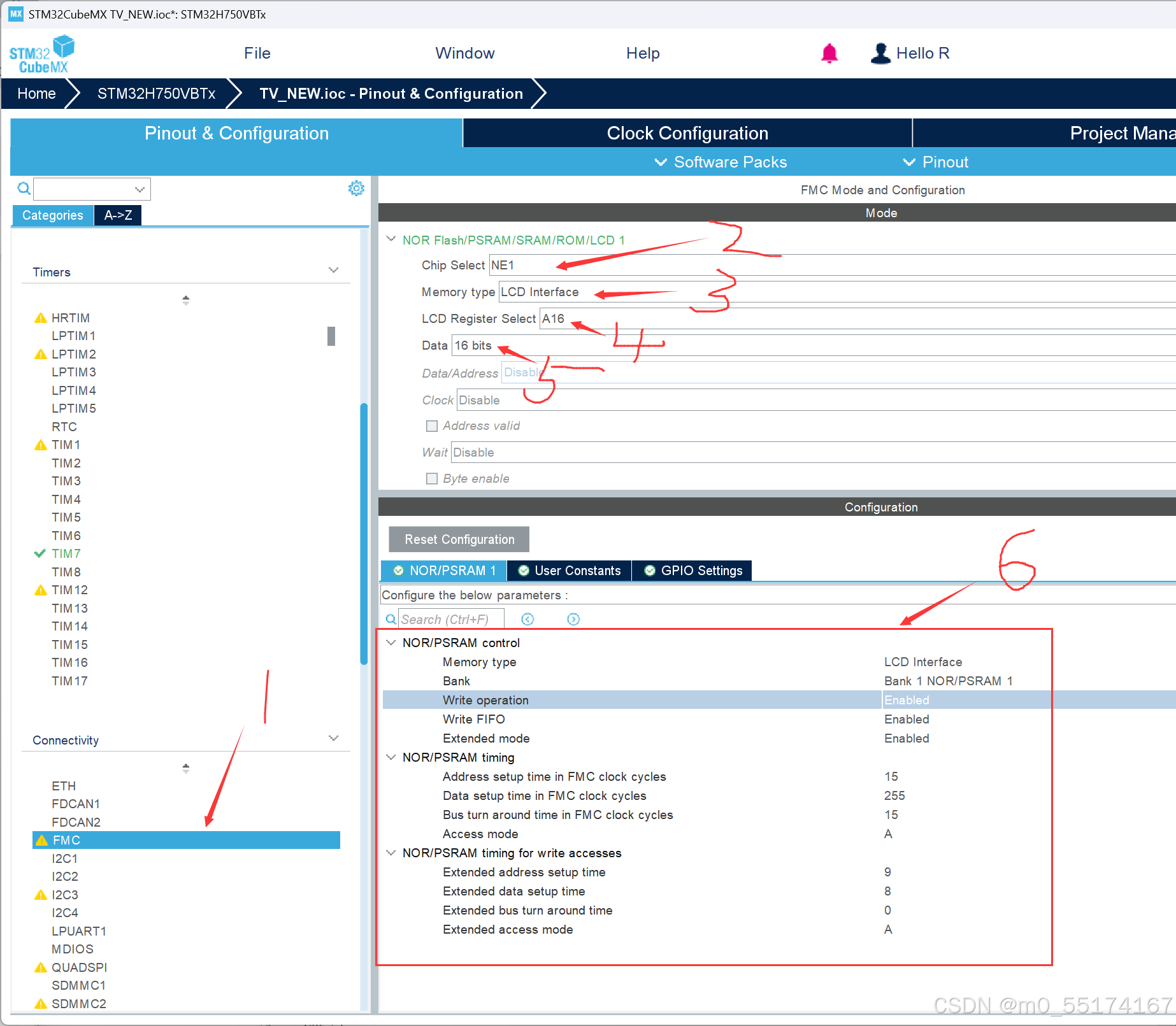

H750在MX中的FMC硬件就是F407的FSMC，这里配置不太一样，我也不是很理解这个硬件，我在配置时，只是将FMC进行了启用，目的是让MX将FMC的库进行启用，最后在项目中将MX的配置进行注释，只调用正点原子提供的 lcd_init 函数即可。因为这个函数中会再次配置FSMC。MX配置如下：

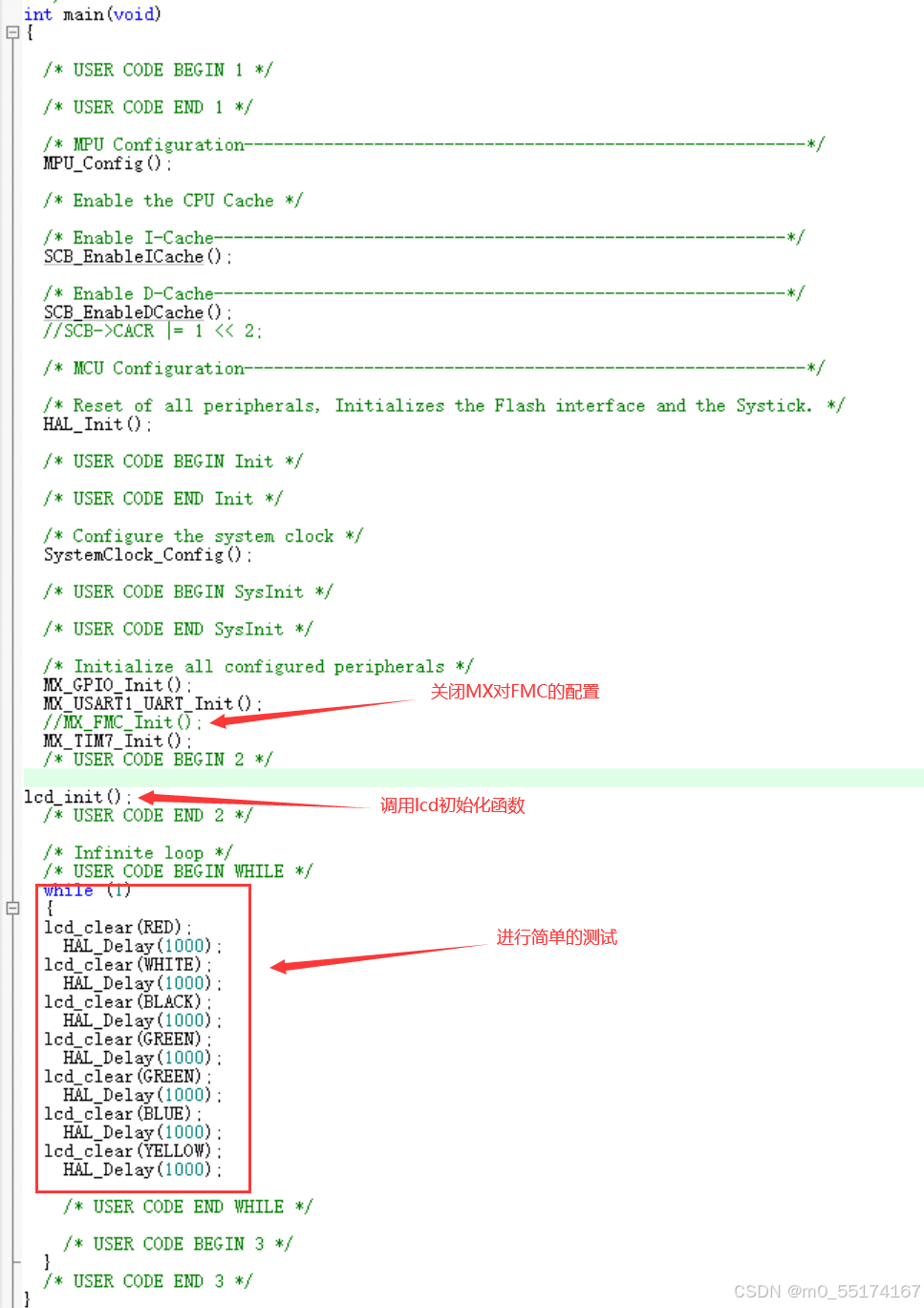

代码书写如下：

2025.3.26：今天测试了下，我对MX的配置是正确的，可以不讲MX_FMC_Init()函数注释掉也能运行，但不知道会不会预计什么奇怪问题，暂时还没遇到。

Cache配置

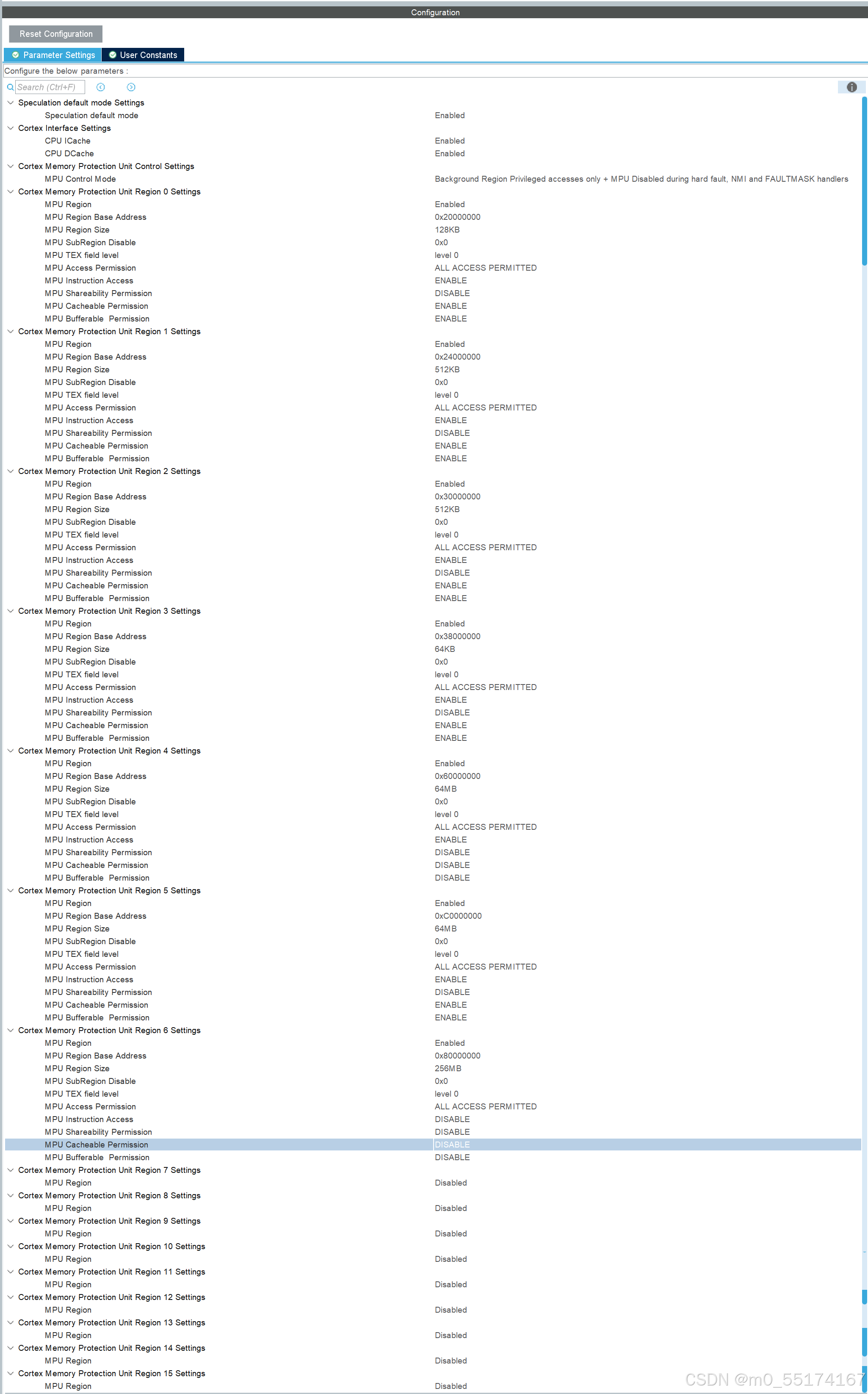

由于H750芯片需要配置cache缓存，F407芯片不需要，所以参考文章并没有进行cache的配置，这里对按照MiniPro H750的开发板进行了cache配置，MX截图如下：

这里的配置也是因为该开发板外扩了 flash，也就是按照正点原子提供的方案配置了下载算法，感觉应该是正点原子将部分资源写到了外部flash中，我没仔细看，如果脱离了该开发板，那么可能需要再按照具体项目去更新cache配置。正点原子的cache配置写的也很详细，源码如下：

/**
 * @brief       设置某个区域的MPU保护
 * @param       baseaddr: MPU保护区域的基址(首地址)
 * @param       size:MPU保护区域的大小(必须是32的倍数,单位为字节)
 * @param       rnum:MPU保护区编号,范围:0~7,最大支持8个保护区域
 * @param       de:禁止指令访问;0,允许指令访问;1,禁止指令访问
 * @param       ap:访问权限,访问关系如下:
 *   @arg       0,无访问（特权&用户都不可访问）
 *   @arg       1,仅支持特权读写访问
 *   @arg       2,禁止用户写访问（特权可读写访问）
 *   @arg       3,全访问（特权&用户都可访问）
 *   @arg       4,无法预测(禁止设置为4!!!)
 *   @arg       5,仅支持特权读访问
 *   @arg       6,只读（特权&用户都不可以写）
 *   @note      详见:STM32H7编程手册.pdf,4.6.6节,Table 91.
 * @param       sen:是否允许共用;0,不允许;1,允许
 * @param       cen:是否允许cache;0,不允许;1,允许
 * @param       ben:是否允许缓冲;0,不允许;1,允许
 * @retval      0, 成功; 1, 错误;
 */
uint8_t mpu_set_protection(uint32_t baseaddr, uint32_t size, uint32_t rnum, uint8_t de, uint8_t ap, uint8_t sen, uint8_t cen, uint8_t ben)
{
    MPU_Region_InitTypeDef mpu_region_init_handle;           /* MPU初始化句柄 */
    HAL_MPU_Disable();                                       /* 配置MPU之前先关闭MPU,配置完成以后在使能MPU */

    mpu_region_init_handle.Enable = MPU_REGION_ENABLE;       /* 使能该保护区域 */
    mpu_region_init_handle.Number = rnum;                    /* 设置保护区域 */
    mpu_region_init_handle.BaseAddress = baseaddr;           /* 设置基址 */
    mpu_region_init_handle.Size = size;                      /* 设置保护区域大小 */
    mpu_region_init_handle.SubRegionDisable = 0X00;          /* 禁止子区域 */
    mpu_region_init_handle.TypeExtField = MPU_TEX_LEVEL0;    /* 设置类型扩展域为level0 */
    mpu_region_init_handle.AccessPermission = ap;            /* 设置访问权限 */
    mpu_region_init_handle.DisableExec = de;                 /* 是否允许指令访问 */
    mpu_region_init_handle.IsShareable = sen;                /* 是否允许共用 */
    mpu_region_init_handle.IsCacheable = cen;                /* 是否允许cache */
    mpu_region_init_handle.IsBufferable = ben;               /* 是否允许缓冲 */
    HAL_MPU_ConfigRegion(&mpu_region_init_handle);           /* 配置MPU */
    HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);                  /* 开启MPU */
    return 0;
}

/**
 * @brief       设置需要保护的存储块
 * @note        必须对部分存储区域进行MPU保护,否则可能导致程序运行异常
 *              比如MCU屏不显示,摄像头采集数据出错等等问题
 * @param       无
 * @retval      nbytes以2为底的指数值
 */
void mpu_memory_protection(void)
{
    /* 保护整个DTCM,共128K字节,允许指令访问,禁止共用,允许cache,允许缓冲 */
    mpu_set_protection(0x20000000, MPU_REGION_SIZE_128KB, MPU_REGION_NUMBER1, MPU_INSTRUCTION_ACCESS_ENABLE,
                       MPU_REGION_FULL_ACCESS, MPU_ACCESS_NOT_SHAREABLE, MPU_ACCESS_CACHEABLE, MPU_ACCESS_BUFFERABLE);

    /* 保护整个AXI SRAM,共512K字节,允许指令访问,禁止共用,允许cache,允许缓冲 */
    mpu_set_protection(0x24000000, MPU_REGION_SIZE_512KB,MPU_REGION_NUMBER2, MPU_INSTRUCTION_ACCESS_ENABLE,
                       MPU_REGION_FULL_ACCESS, MPU_ACCESS_NOT_SHAREABLE, MPU_ACCESS_CACHEABLE, MPU_ACCESS_BUFFERABLE);

    /* 保护整个SRAM1~SRAM3,共288K字节,允许指令访问,禁止共用,允许cache,允许缓冲 */
    mpu_set_protection(0x30000000, MPU_REGION_SIZE_512KB,MPU_REGION_NUMBER3, MPU_INSTRUCTION_ACCESS_ENABLE,
                       MPU_REGION_FULL_ACCESS, MPU_ACCESS_NOT_SHAREABLE, MPU_ACCESS_CACHEABLE, MPU_ACCESS_BUFFERABLE);

    /* 保护整个SRAM4,共64K字节,允许指令访问,禁止共用,允许cache,允许缓冲 */
    mpu_set_protection(0x38000000, MPU_REGION_SIZE_64KB, MPU_REGION_NUMBER4, MPU_INSTRUCTION_ACCESS_ENABLE,
                       MPU_REGION_FULL_ACCESS, MPU_ACCESS_NOT_SHAREABLE, MPU_ACCESS_CACHEABLE, MPU_ACCESS_BUFFERABLE);

    /* 保护MCU LCD屏所在的FMC区域,,共64M字节,允许指令访问,禁止共用,禁止cache,禁止缓冲 */
    mpu_set_protection(0x60000000, MPU_REGION_SIZE_64MB, MPU_REGION_NUMBER5, MPU_INSTRUCTION_ACCESS_ENABLE,
                       MPU_REGION_FULL_ACCESS, MPU_ACCESS_NOT_SHAREABLE, MPU_ACCESS_NOT_CACHEABLE, MPU_ACCESS_NOT_BUFFERABLE);

    /* 保护SDRAM区域,共64M字节,允许指令访问,禁止共用,允许cache,允许缓冲 */
    mpu_set_protection(0XC0000000, MPU_REGION_SIZE_64MB, MPU_REGION_NUMBER6, MPU_INSTRUCTION_ACCESS_ENABLE,
                       MPU_REGION_FULL_ACCESS, MPU_ACCESS_NOT_SHAREABLE, MPU_ACCESS_CACHEABLE, MPU_ACCESS_BUFFERABLE);

    /* 保护整个NAND FLASH区域,共256M字节,禁止指令访问,禁止共用,禁止cache,禁止缓冲 */
    mpu_set_protection(0X80000000, MPU_REGION_SIZE_256MB, MPU_REGION_NUMBER7, MPU_INSTRUCTION_ACCESS_DISABLE,
                       MPU_REGION_FULL_ACCESS, MPU_ACCESS_NOT_SHAREABLE, MPU_ACCESS_NOT_CACHEABLE, MPU_ACCESS_NOT_BUFFERABLE);
}
